TCP/IP（Transmission Control Protocol/Internet Protocol，传输控制协议/网际协议）是指能够在多个不同网络间实现信息传输的协议簇。TCP/IP模型是建立在OSI七层模型之上的，TCP/IP模型始与实际的数据传输是一一对应的，目前官方认证的是TCP/IP的四层模型，但TCP/IP五层模型更贴近于数据的实际传输过程。

1、应用层

1.1、作用

为用户提供服务、操作界面；定义数据包的格式；加密、压缩数据包；确认文件的传递方式。

1.2、常见的网络协议

应用层的相关协议都是根据其作用进行划分的，每个协议在传输数据的过程中都有自己专属的端口，即数据的传输通道。
FTP(File Transfer Protocol)：文件传输协议
作用：传输网络文件
端口号：20、21
TFTP(Trivial File Transfer Protocol)：简单文件传输协议
作用：交换机、路由器的系统的重装
端口号：69
HTTP(Hyper Text Transport Protocol)：超文本传输协议
作用：用于访问网站的Web服务器
端口号：80、443
DNS(Domain Name System)：域名服务器
作用：解析域名和IP地址
端口号：53
SNMP(Simple Mangement Protocol)：简单网络管理协议
作用：监控集群服务器
端口号：161
SMTP(Simple Mail Transfer Protocol)：简单邮件传输协议
作用：发送邮件信息
端口号：25
IMAP( Mail Access Protocol)：交互邮件访问协议
作用：接收邮件信息
端口号：143
POP3(Post Office Protocol - Version 3)：邮件协议3代协议
作用：接收邮件信息（相比IMAP协议较老）
端口号：110

2、传输层

2.1、作用

报文的处理：对报文进行拆分和组装（数据包≤65535Byte）
协议的选择：根据传递数据的特点选择TCP协议或UDP协议；
端口封装：根据选择的传输协议封装对应协议的包头；
差错校验：对传输数据包的信息的校验，TCP协议会及时更改错误信息，而UDP不会更改错误信息；

2.2、常见的网络协议

传输层的协议共有TCP协议和UDP协议，此两种协议根据自己传输数据的特点，分别为应用层的所用协议服务。
TCP(Transfer contronl Protocol)：传输控制协议
作用：面向连接，可靠的文件传输协议
端口：拥有所用应用层的端口号
特点：传输速度快，准确传递
常用软件：网站、邮件、电子游戏等

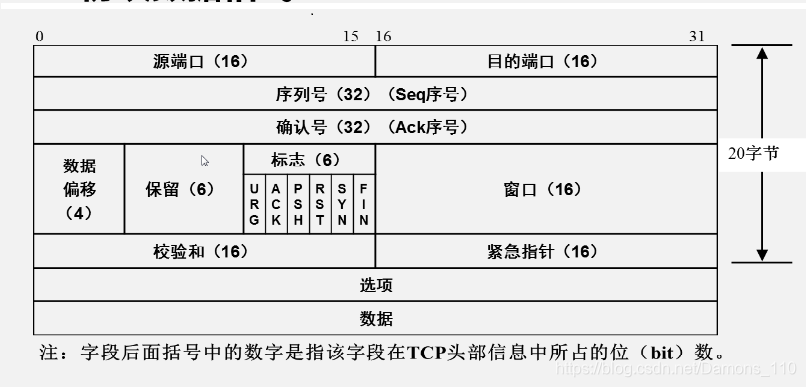

2.2.1、TCP协议数据格式

2.2.2、TCP包头

①、数量：2（16）=65535个
②、作用：
序列号：Seq序号 占32个bit，用于识别向目的端发的字节流，发送消息时会自动生成一个32bit 的随机数
确认号：Ack序号 占32个bit，只有Ack=1时，确认序号字段才有效，Ack=Seq+1。
标志位：共6个，即URG、ACK、PSH、RST、SYN、FIN等，具体含义如下：
UGR：紧急指针有效
ACK：确认序号有效
PSH：接收方应该尽快将这个报文交给应用层
RST：重置连接
SYN：发起一个新连接
FIN：释放一个新连接

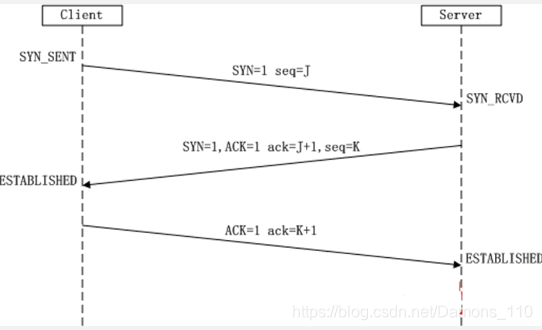

2.2.2、TCP协议的三次握手

①、Client端发送SYN=1，Seq=m，Client端状态置为SYN_SENT等待Server端确认；
②、Server端识别到SYN=1，Seq=1后，发送SYN=1，ACK=1，ack=m+1,Seq=n给Client端，Server端进入SYN_RCVD状态；
③、Client端检查ACK=1，ack=m+1，满足建立连接的条件，进入established状态再次将ACK=1，ack=n+1发送给Server端，Server端检查ACK=1，ack=n+1成立就进入established状态，完成三次握手，开始数据传输。

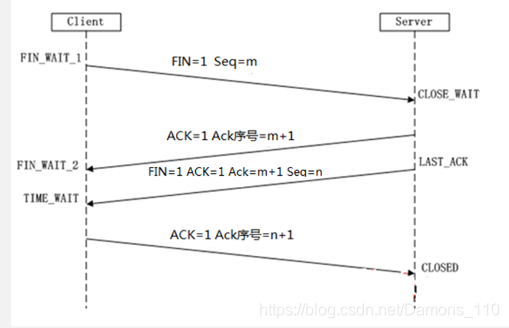

2.2.3、TCP协议的四次挥手

①、Client端发送FIN=1，Seq=n，Client端进入FIN_WAIT1状态；
②、Server端收到FIN=1的标志后，进入CLOSE_WAIT状态，发送ACK=1，和ack=n+1,给Client端，Client端收到ACK=1，ack=n+1后进入FIN_WAIT2状态；
③、Server端发送FIN=1，ACK=1，ack=n+1，Seq=m，进入LAST_ACK状态，Client端接收到FIN=1，ACK=1，ack=n+1，Seq=m，后进入TIME_WAIT状态；
④、Client端收到FIN=1，ACK=1，ack=n+1，Seq=m，后发送ACK=1，ack=m+1，Server端进入CLOSE状态，完成四次挥手，断开连接。
UDP(User Datagram Protocol)：用户数据报协议
作用：面向无连接，不可靠的文件传输协议
端口：53（DNS）、69（TFTP）、161（SNMP）
特点：传输速度快，不准确
常用软件：微信、QQ、短信等

3、网络层

3.1、作用

编辑数据的IP地址（打IP包头）、选择传递数据包的路由类型。

3.2、常见的网络协议

IP(Internet Protocol)：网际互联协议
作用：IP地址包的分割、重组和传送
IPv4地址
分类1：A、B、C、D、E；
A类：二进制位必须以0开头

00000001.00000000.00000000.00000000 			Min：1.0.0.0
01111111.11111111.11111111.11111111 			Max：126.255.255.255

全部可以使用
0.0.0.0无意义
127.0.0.1是本地回环IP任何人都可以Ping通（查看本地网络协议是否正常）整个127网段只有127.0.0.1可以使用，其他都被用作特殊用途
B类：二进制位必须以10开头

10000000.00000000.00000000.00000000 			Min：128.0.0.0
10111111.11111111.11111111.11111111 			Max：191.255.255.255

全部可以使用
C类：二进制必须以110开头

11000000.00000000.00000000.00000000 			Min：192.0.0.0
11011111.11111111.11111111.11111111 			Max：223.255.255.255

全部可以使用
D类：二进制必须以1110开头

11100000.00000000.00000000.00000000 			Min：224.0.0.0
11101111.11111111.11111111.11111111 			Max：239.255.255.255

整个D类不允许直接使用，只能用于组播地址，即动态路由之间相互学习通信时的使用
E类：二进制必须以1111开头

11110000.00000000.00000000.00000000				Min：240.0.0.0
11111111.11111111.11111111.11111111 			Max：255.255.255.255

255.255.255.255用作全网段广播使用，其余IP全部保留不允许直接使用
总结：只有A、B、C三类IP地址可以直接使用
由于IPv4的数量有限，所以将引入子网掩码将IP加以区分，子网掩码和IP地址同时存在才有意义，单独出现无意义。
默认子网
A类：255.0.0.0
B类：255.255.0.0
C类：255.255.255.0
由于IPv4数量不够用，将IP分为私有IP和公有IP
私有IP
特点 ：可以免费使用，可以重叠使用，节省IP地址，需要通过NAT地址转换才能上网。

	A类：	10.0.0.0 		- - - - - - -		10.255.255.255
	B类：	172.16.0.0		- - - - - - -		172.31.255.255
	C类：	192.168.0.0		- - - - - - -		192.168.255.255

地址表示：4组10进制数
IPv6地址
特点：
①、拥有更高的安全性
②、加入了对全自动配置的支持
③、使用更小的路由表，提高了路由的转发速度
④、地址数量大幅度提升，拥有2（128）个地址数量
⑤、更好的支持QOS（服务质量）能确保特定服务不受延迟或丢弃
地址表示：8组16进制数
ARP(Address Resolution Protocol)：地址解析协议
作用：将IP地址翻译为MAC地址
工作原理：广播
广播是网络层的广播，广播的是IP地址，查找MAC地址
广播域：广播可以到达的范围
RARP(Reverse Address Resolution Protocol)：反向地址协议
作用：将MAC地址翻译为IP地址
IGMP(Internet Group Management Protocol)：网络组管理协议
作用：管理同一个物理网段中的多播组
ICMP(Internet Control Message Protocol)：互联网控制信息协议
作用：互联网探测，Ping命令的原理

4、数据链路层

4.1、作用

MAC地址寻址，编辑MAC地址（打MAC包头），差错校验
差错校验：检验MAC地址是否正确；
MAC地址寻址：不同网段之间网络信息传递（路由器）之间的MAC地址查询；
编辑MAC地址：打MAC地址包头；

4.2、常见的网络协议

PPP(Point to Point Protocol)：点对点协议
网线直接连接的设备使用的协议
PPPOE(Point-to-Point Protocol Over Ethernet)：点对点拨号协议
拨号上网，涉及账号、密码登录上网使用

5、物理层

5.1、作用

数据包的实际传递。

5.2、常见的网络协议

IEEE 820.3（有线局域网标准）
IEEE 802.4（无线局域网标准）

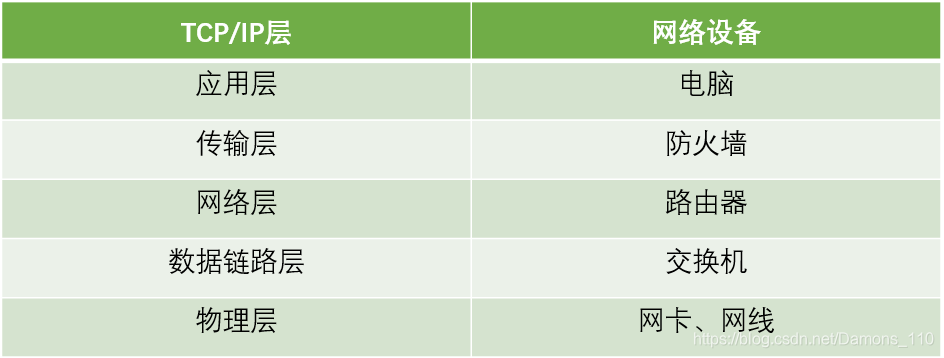

5、各层对应的网络设备
