本文介绍了一款基于STC89C52单片机、LCD12864液晶屏、MAX30102心率血氧传感器的多功能脉搏血氧测量仪设计。它能实时监测心率和血氧，异常时通过液晶显示和蜂鸣器报警提醒用户。

23-303、51的多功能脉搏血氧测量仪设计-LCD12864-MAX30102-KEY-BELL

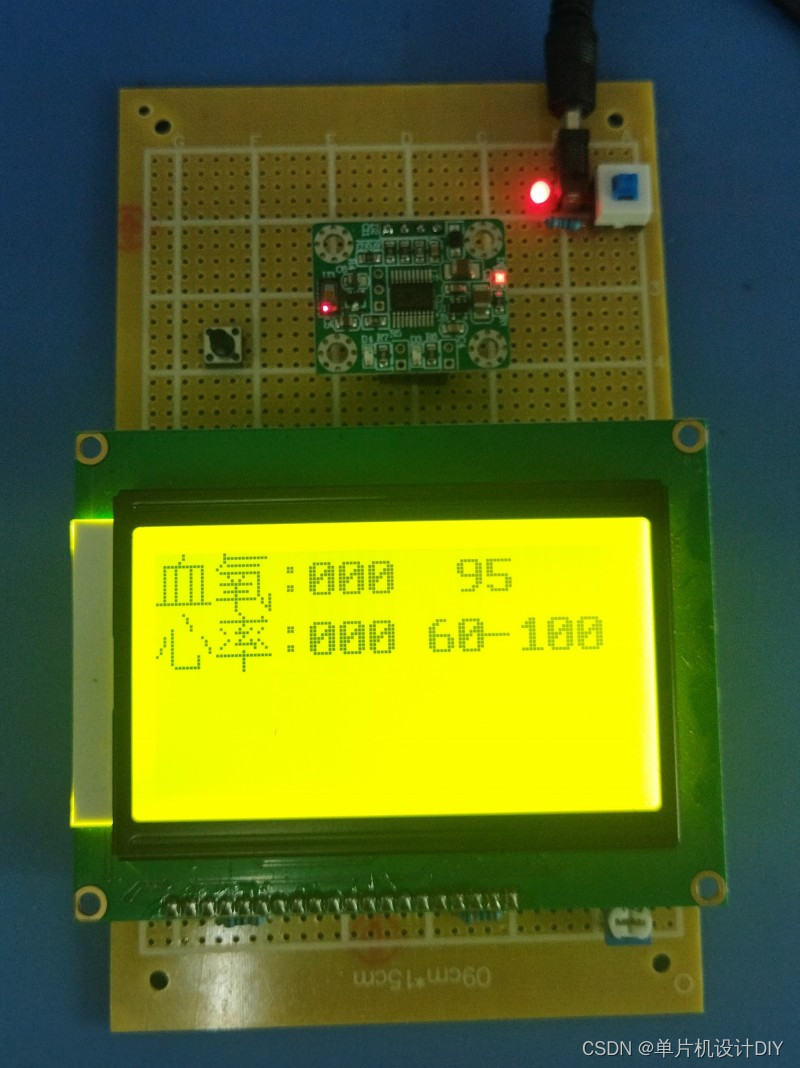

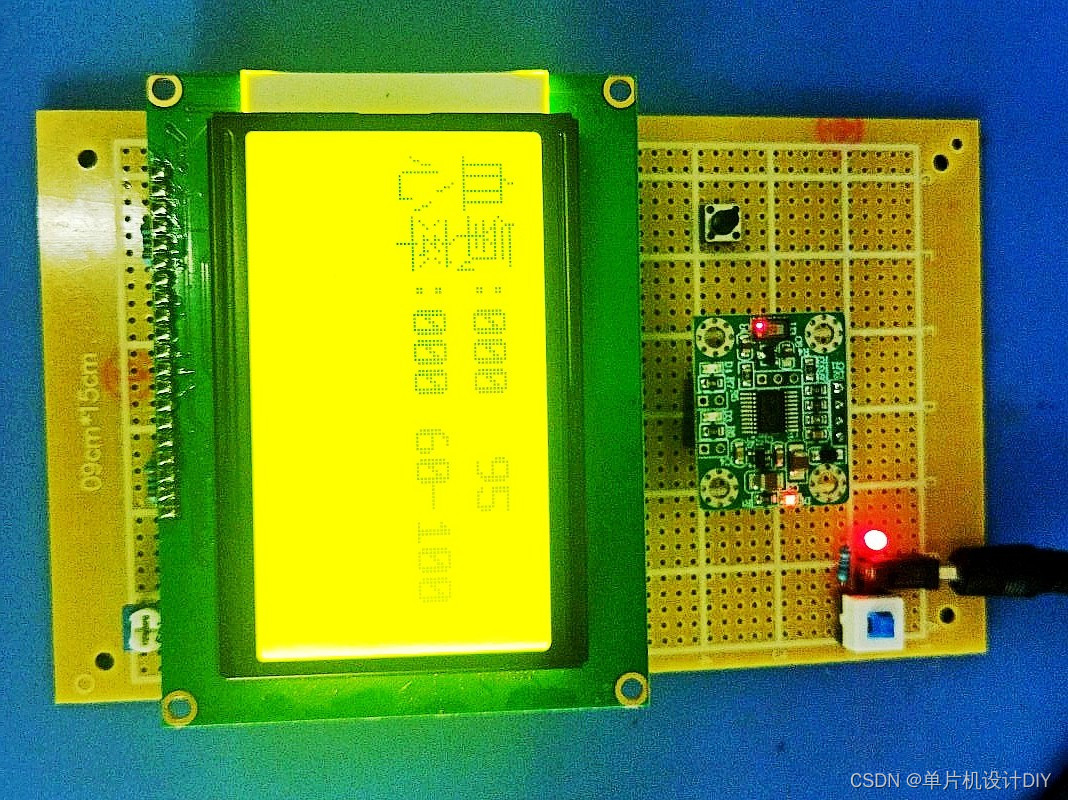

本设计由STC89C52单片机电路+LCD12864液晶显示电路+MAX30102心率血氧传感器电路+按键电路+蜂鸣器报警电路+电源电路组成。

1、手指放传感器上，模块检测心率血氧后，液晶显示心率和血氧值。

2、按键按下后，如果心率不在正常范围时，则液晶显示“心动过速”或“心动过缓”。如果血氧浓度低于一定值（具体值调试决定），则液晶显示“血氧过低”。如果血氧浓度低于一定值（具体值调试决定）或者心率不在正常范围时，则蜂鸣器报警3声报警提醒。
