论文矢量图svg文件绘画工具以及保存方法

小虎最近写论文时遇到插入论文的图片很糊的问题，但是在绘制软件中可以放大多倍而不失真，那是不是保存方式不对？确实，小虎在将图片保存为矢量图svg文件后，发现放大超多倍都不会糊哟。

示意图

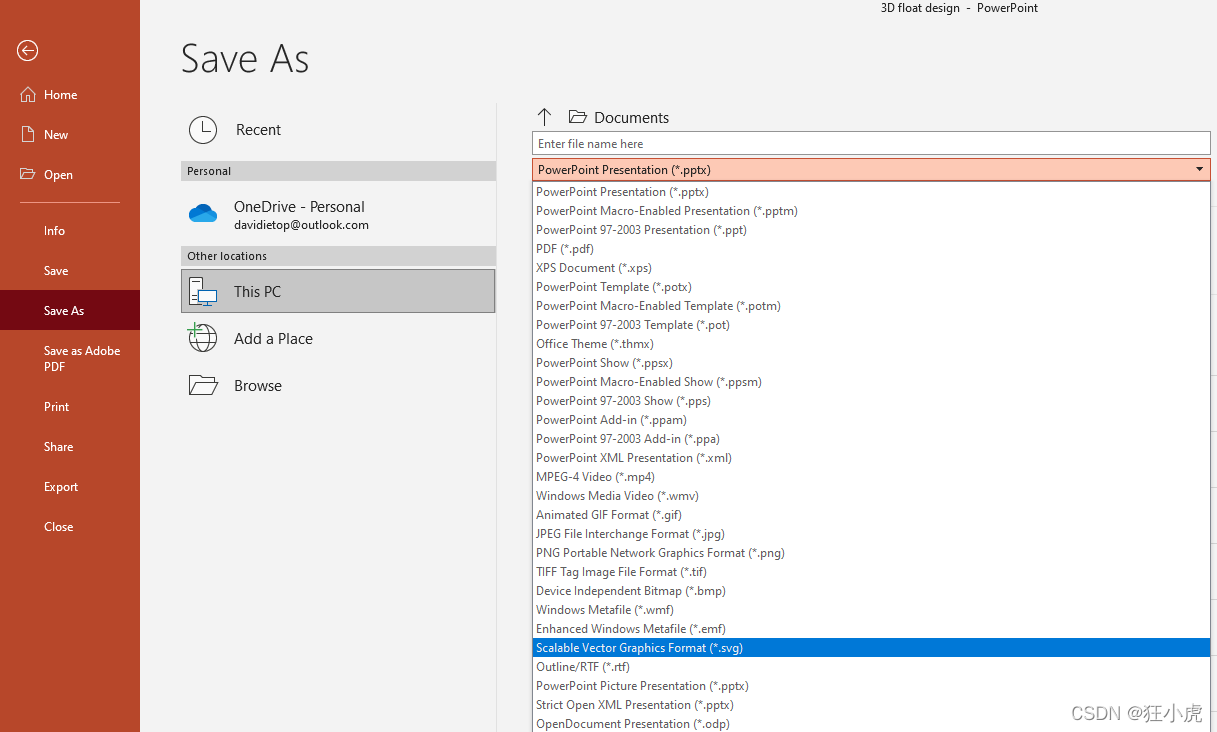

Microsoft powerpoint

ppt 2021及以后的版本画完后可以导出svg啦，简单又方便。

Adobe illustrator

很强大的示意图绘制软件，画好后save as svg就可以了，多个画板时可以选择某个画板导出。

Adobe PhotoShop

类似于上面的AI，Photoshop用来p图比较多，画图应该也行。图略。

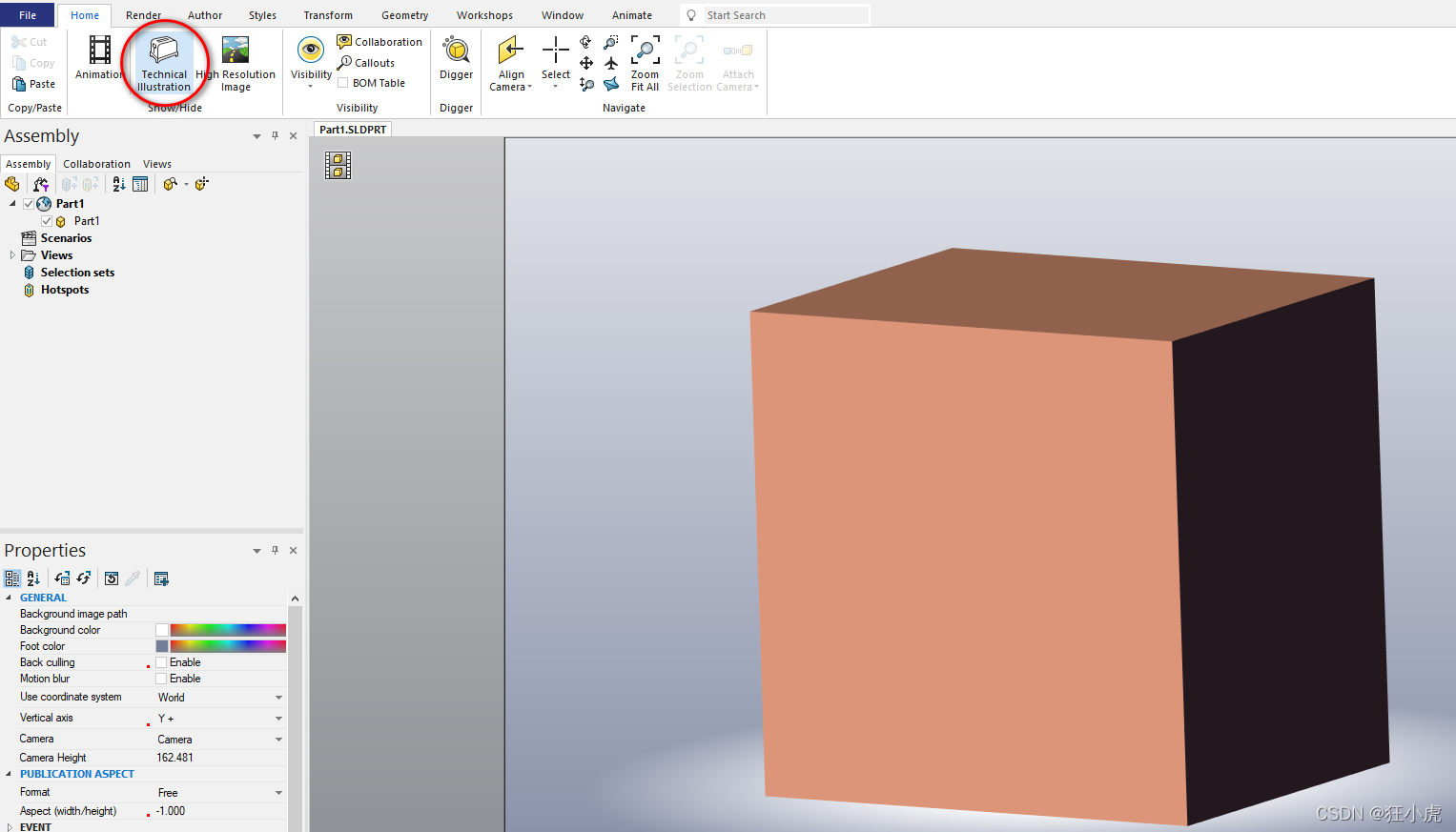

Solidworks Composer

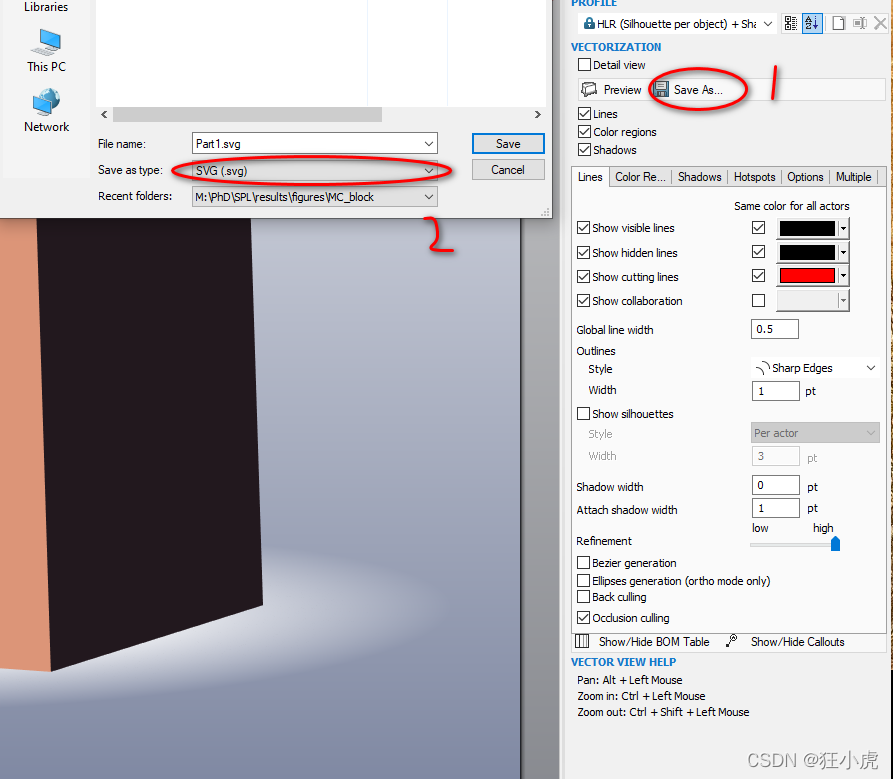

使用Solidwords Composer可以把Solidwords 绘制的3D图导出svg。

数据分析图

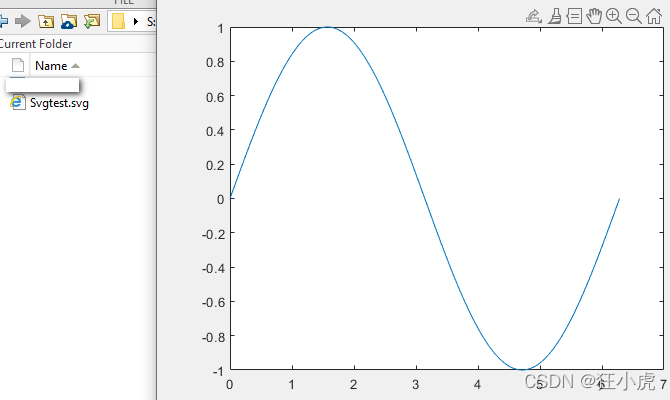

MATLAB

好久没用了，随便画个正弦函数看看。

x = 0:pi/100:2*pi;
y = sin(x);
plot(x,y)
print('Svgtest','-dsvg')

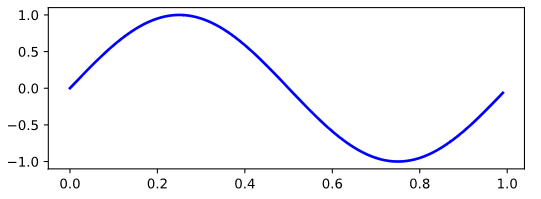

Matplotlib

保存代码还是比较简单的，改后缀就行了。

import matplotlib.pyplot as plt
import numpy as np
Fig = plt.figure()
Ax = Fig.add_subplot(2, 1, 1) # two rows, one column, first plot

t = np.arange(0.0, 1.0, 0.01)
s = np.sin(2*np.pi*t)
Line, = Ax.plot(t, s, color='blue', lw=2)

FigName = 'svg_figure'
plt.savefig('%s.svg' % (FigName), bbox_inches='tight')

其他

网上有一些在线画图网站也可以用来画和导出svg，但是很多都有收费限制。
另外，Google Chart我有在IEEE Fellow团队的朋友在用，他强推，也可以试试。
还有应用数学的数据分析软件可以看看另存为save as和导出export能不能存为svg图片。
