1、E1作用
对瑞萨CPU进行在线调试和程序下载。

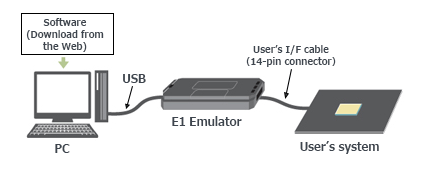

E1的连接示意图
在这里插入图片描述
2、驱动安装
安装以下烧写软件，自带E1的驱动。
Renesas_Flash_Programmer_Package_V30503.exe
可以在官网下载，但要注册之类的挺麻烦，耐心一点是没问题的

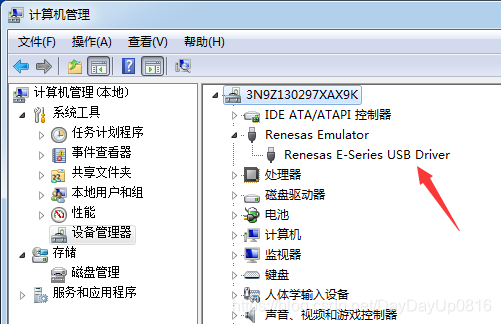

安装成功后
3、自检
安装以下自检软件
E1E20SCP.exe

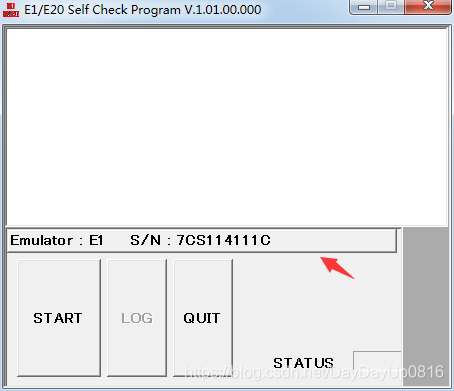

运行自检程序在这里插入图片描述

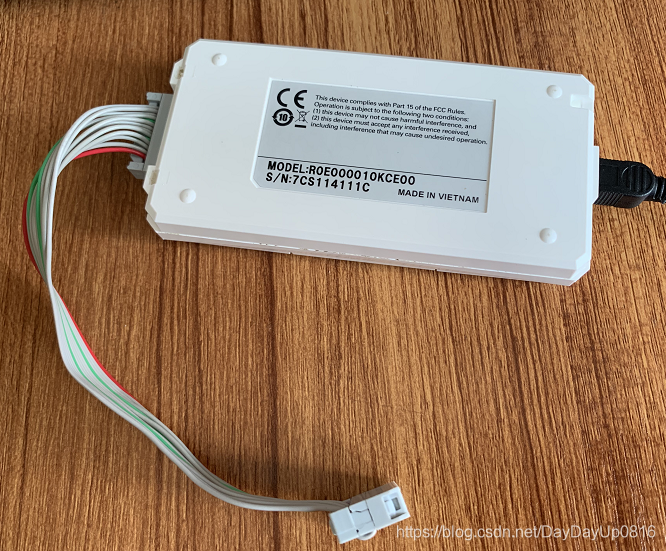

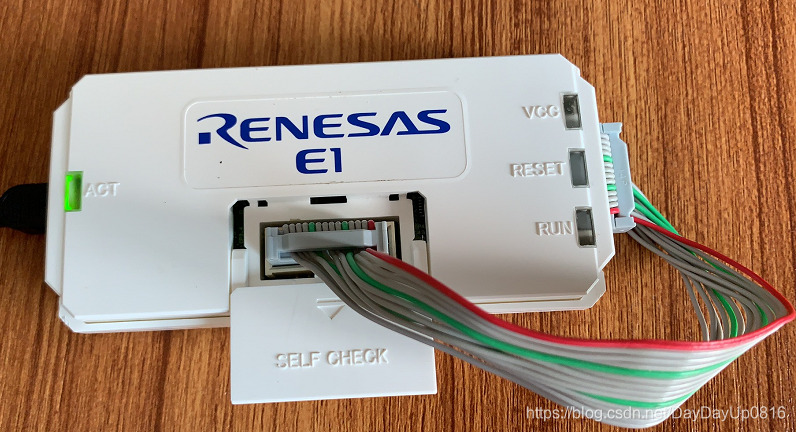

点START之前需要把连接线插入
在这里插入图片描述
