长话短说！

这篇新手教程会让你弄清楚什么是clang、clang AST、clang plugins 和clang tools 等等，让你大概知道clang 可以解决什么问题，而且小白也是可以用clang libraries 来开发工具的 :)

01 Clang 是什么

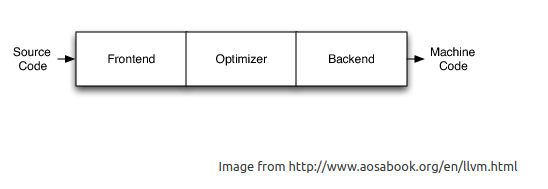

Clang 是一个以LLVM为后端的编译前端。编译前端主要负责parse 源码、检查错误，并生成抽象语法树 Abstract Syntax Tree (AST)。

相较于其他编译器生成的AST，clang 生成的AST 更加接近C++ 源码，所以我们可以更加准确地在源码中进行查找和定位。并且，clang 还提供了丰富的库和API，让我们能在AST 上很方便地做遍历，搜索和修改等操作。

我们在vscode 上用的代码自动补全工具clangd（或vim 的YouCompleteMe）就是用clang 来实现的。

（点击查看大图）

Ref：https://jonasdevlieghere.com/understanding-the-clang-ast/#clangfrontendast

02 什么时候会用到Clang

‣ 需要基于编译器的AST 对源码做精确的编辑

‣ 自动纠正不符合coding style 的源码

‣ 需要引入自定义的编译错误和警告

‣ 禁止用裸指针创建共享指针

‣ 声明了变量但是没有使用

‣ 基于C/C++ 源码的代码生成(code generation)

‣ 自动生成数据结构的序列化方法，反射方法

03 Clang AST 是什么

‣ Clang AST 的节点是由几种没有共同基类的类来组成（建模）的

Clang’s AST nodes are modeled on a class hierarchy that does not have a common ancestor. -- 《Introduction to the Clang AST》(https://clang.llvm.org/docs/IntroductionToTheClangAST.html#introduction-to-the-clang-ast)

‣ 其中比较常用的四种class 是 Type ， Decl , DeclContext , Stmt

‣ 每种节点都有专门的遍历函数来获取子节点

‣ ASTContext 里可以获取AST 的额外信息，比如源码的地址

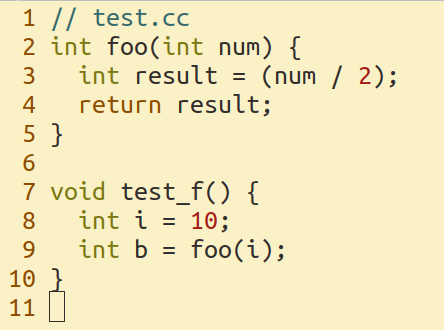

‣ 例子：下面是一段简单的c++ 源码，我们可以看一下这段源码对应的AST

（点击查看大图）

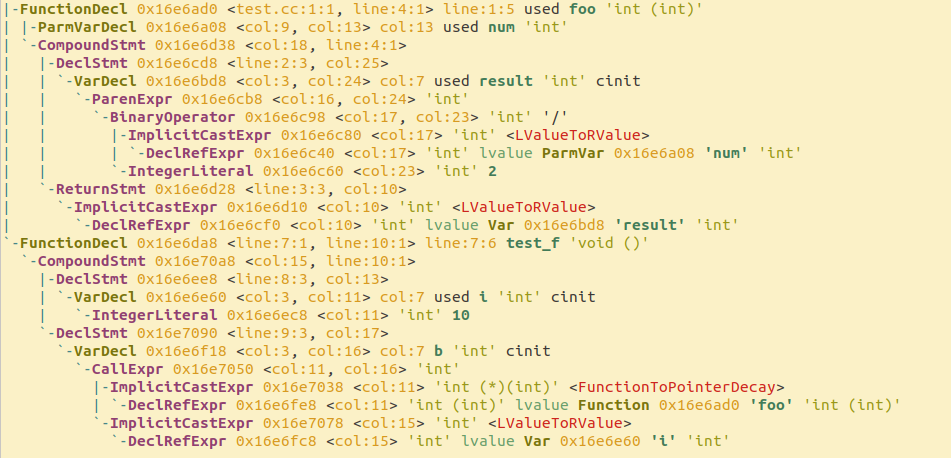

运行结果：

先忽略掉上面的（一堆看不懂而且很吓人的东西 TranslationUnitDecl ），我们可以看到我们定义的两个函数在AST 的节点类型是 FunctionDecl (也就是 Decl 的子类)。另外， CompoundStmt 是函数体的节点类型。其他的节点类型如果我们对照着源码来看的话，其实还是很好看懂的，比如 VarDecl 是变量声明， IntegerLiteral 是整数文字。

（点击查看大图）

Ref:https://clang.llvm.org/docs/IntroductionToTheClangAST.html

04 Clang APIs

‣ Clang 提供C 和C++ API

‣ C API (libClang) 稳定但是不完整

‣ C++ API（LibTooling）完整但是不稳定

‣ LibTooling 主要用于开发standalone 工具，并且plugins 只能使用LibTooling 开发

下面的教程都是关于C++ API —— LibTooling 的

Ref:https://clang.llvm.org/docs/Tooling.html

什么是Clang plugins 和Clang tools

用LibTooling 可以开发两种形式的clang 工具：plugins (clang 插件) 或standalone tools (不依赖clang 运行的独立工具)。

Clang plugins 会在编译时对AST 进行一些额外的检查或操作。plugin是动态库（.so），在运行时由编译器（也就是clang）加载，所以可以很容易地集成到编译环境中。

Clang tools 是独立的(standalone) 可执行程序，比如clang-check，clang-format，clang-tidy 这些llvm project 官方提供的standalone tools。

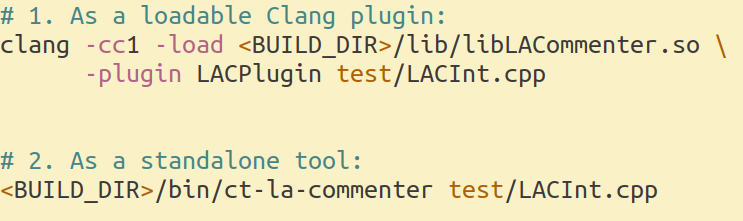

有时候两种形式的工具都能解决问题。例如下面是一个叫LAComment 的工具，提供了两种工具形式：

（点击查看大图）

这时候我们可以思考下面的问题，来决定是开发plugin 还standlone 工具：

‣ 能不能选择用哪个编译器？clang / gcc?

‣ 需不需要make 或者break build

‣ Clang 6.0 写的plugin Clang 7.0 不一定能用（API 不稳定！）

‣ 部署环境（如CI pipeline）使用哪种工具用户接入成本更低？

RecursiveASTVisitor v.s. ASTMatcher

上面提到的LibTooling 库有两种API framework: RecursiveASTVisitor 和ASTMatcher：

‣ RecursiveASTVisitor 为大多数的AST 节点提供访问节点的hook bool VisitNodeType(NodeType *) ;

‣ ASTMatcher 是一套用来匹配和遍历AST 的DSL;

‣ 两种framework 的选择并不互斥，必要时可以一起使用来解决比较复杂的问题！

例子：https://github.com/banach-space/clang-tutor/blob/main/README.md#unusedforloopvar

‣ 建议优先考虑用ASTMatcher，因为可以用clang-query 来验证DSL 是否正确。

感兴趣的同学可以尝试运行下面的命令，用clang-query 查看test.cc 里的函数节点。

（点击查看大图）

Ref:https://clang.llvm.org/docs/LibASTMatchersTutorial.html

05 如何写一个Clang 工具

1. 想清楚目的。这应该是最值得花时间，也有可能是最难的一步。因为当我们剖析清楚目的之后，我们可能会发现我们要做的事情其实可以用比clang 更简单的工具来完成。而且，如果我们一定要用clang，只有当目的足够清晰，我们才能知道要在AST 上查找哪种类型的节点，并对其进行操作；

2. 写一些最小的测试用例源码并用 clang -Xclang -ast-dump 来观察生成的AST；

3. 找到想要匹配的AST 节点；

4. 使用clang-query 来在测试用例上检验ASTMatcher；

5. 将ASTMatcher 的DSL集成到clang LibTooling 的脚手架里。

06 怎么创建Clang 工具项目

Llvm 的官方教程是用in tree的方法来创建工具的（即在 clang-llvm 的目录内加入工具代码）。In tree 虽然setup 会比较简单，但是不便于做代码管理。

https://clang.llvm.org/docs/LibASTMatchersTutorial.html

所以如果我想要有更好的版本管理，甚至是接入CI/CD，就应该用Out of tree 的方式来创建工具（即在 clang-llvm 目录外创建工具代码）。Out of tree 创建方式下面的开源教程非常详细，感兴趣的同学可以参考一下：

https://github.com/banach-space/clang-tutor/blob/main/README.md
