振动噪声采集器

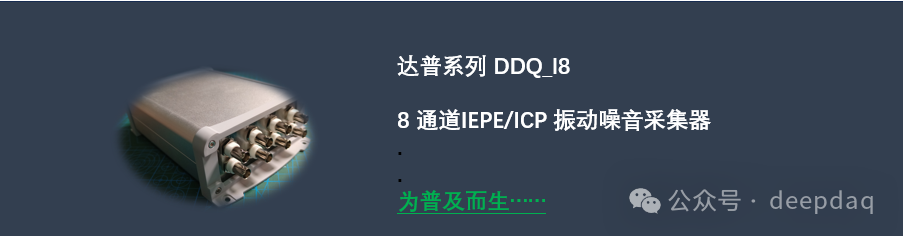

本文内容主要介绍一款“轻松入门级”8通道IEPE/ICP振动噪音采集器的性能参数，及其配套软件。该系统用于支持振动噪音领域的研究和应用，并开放通讯协议。

产品优势：

• 售价1500元，性价比高，功能强大，适用于振动噪音的数据采集和算法研究、车辆NVH测试、设备预测性维护；兼容电压输出型的传感器，如温度、压力、转速等。

• 同步高采样，最大200Khz。

• 灵活的IP配置，方便设备联网。

• 免费的商用级配套软件，通道灵活配置，支持滤波设计，A计权，实时滤波、FFT、传感器标定、总级计算、阶次分析、脉冲转速计算等。

• 接近上百个振动噪音DSP函数可供选择，通过创建虚拟通道进行数据实时处理，10分钟搭建振动监测系统。

性能指标：

• 通道：    8 通道、BNC接口；支持IEPE/ICP、AC/DC等耦合模式;

• 量程：    ±10V、±5V 两个量程;

• 频率响应：    1%-5%（5Hz-10KHz）；-3dB (@25KHz);

• 零位偏置：    0.035V / 0.017V;

• 位数：    16bit;

• 最高采样频率:    200KHz，8通道同步采集；

• 数据通讯：    以太网，CAN、RS232；

• 信噪比：    80dB;

• 外形尺寸:    160×125×35 mm(不含外壳)

• 供电电源:    5V tpye_C、DC 9-36 V；

• 工作温度：    -55℃-85℃

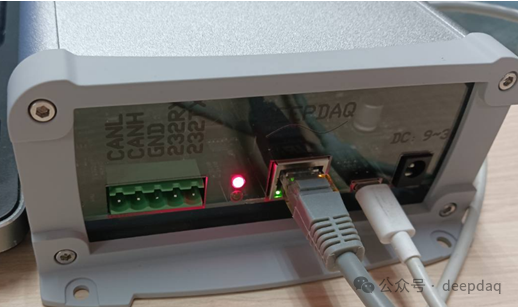

                                       硬件连接示意图

系统软件：

软件分析为通道设置、标定、数据跟踪、在线监测、离线分析等5个模块。

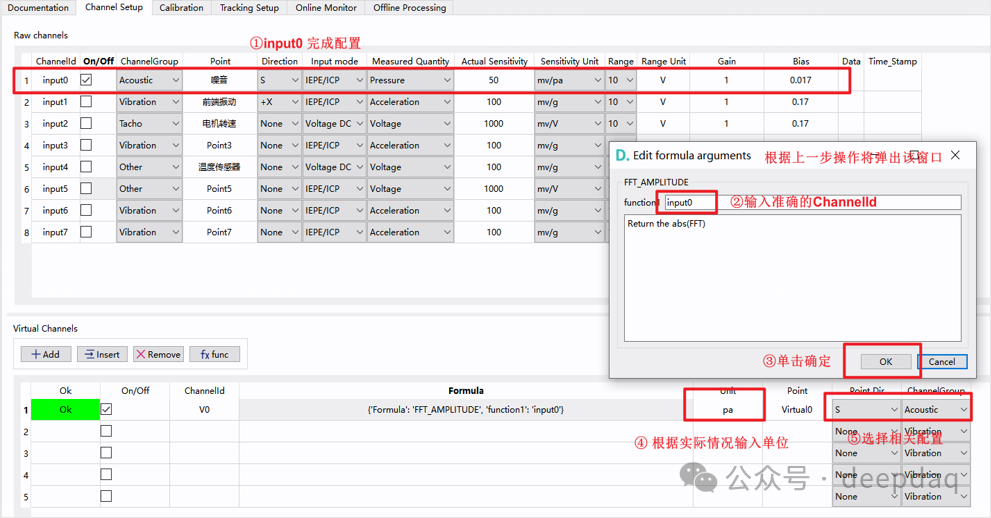

通道设置（channel Setup）：

• 原始通道配置（Raw channels）：实现通道选择，耦合方式、命名，灵敏度设置、通道量程设置，偏置修正。每个软件通道对应着采集器上的响应通道。

• 虚拟通道配置（Virtual channels）: 通过软件提供的函数实现对原始通道、虚拟通道的实时处理，进一步可以tracking setup中进行数据结果观察和分析或者在Online Mointor 中直接显示数值，曲线，colormap等，这个虚拟通道提供：数学、统计、滤波、谱分析、动平衡、时域分析，AI模型训练等函数。

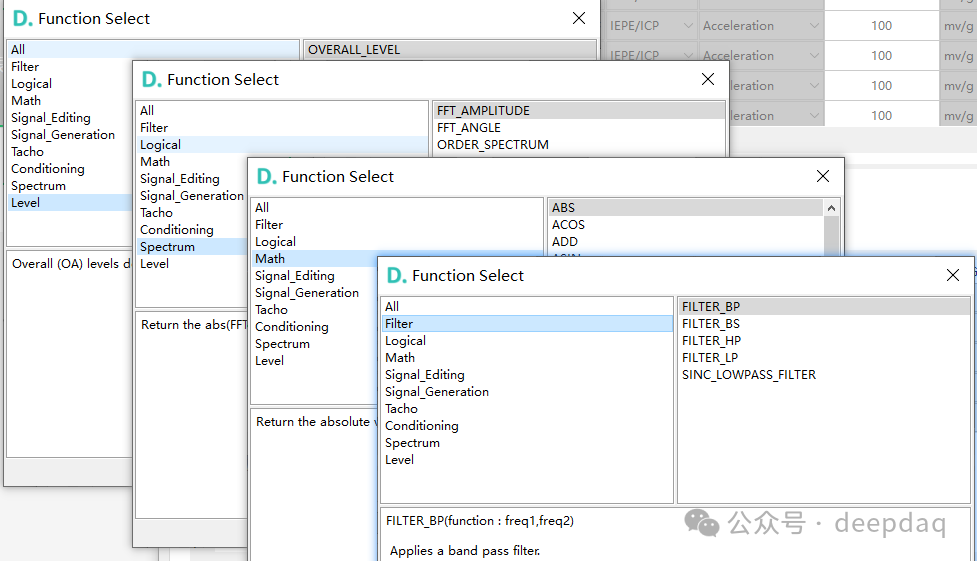

不断进化的函数库：

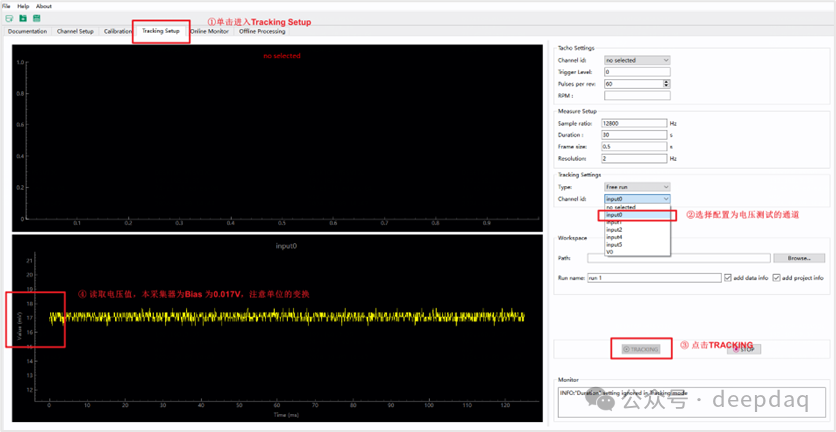

跟踪设置(Tracking Steup):

采样率、采集步长、重叠率、触发、转速跟踪等都在这里设置。

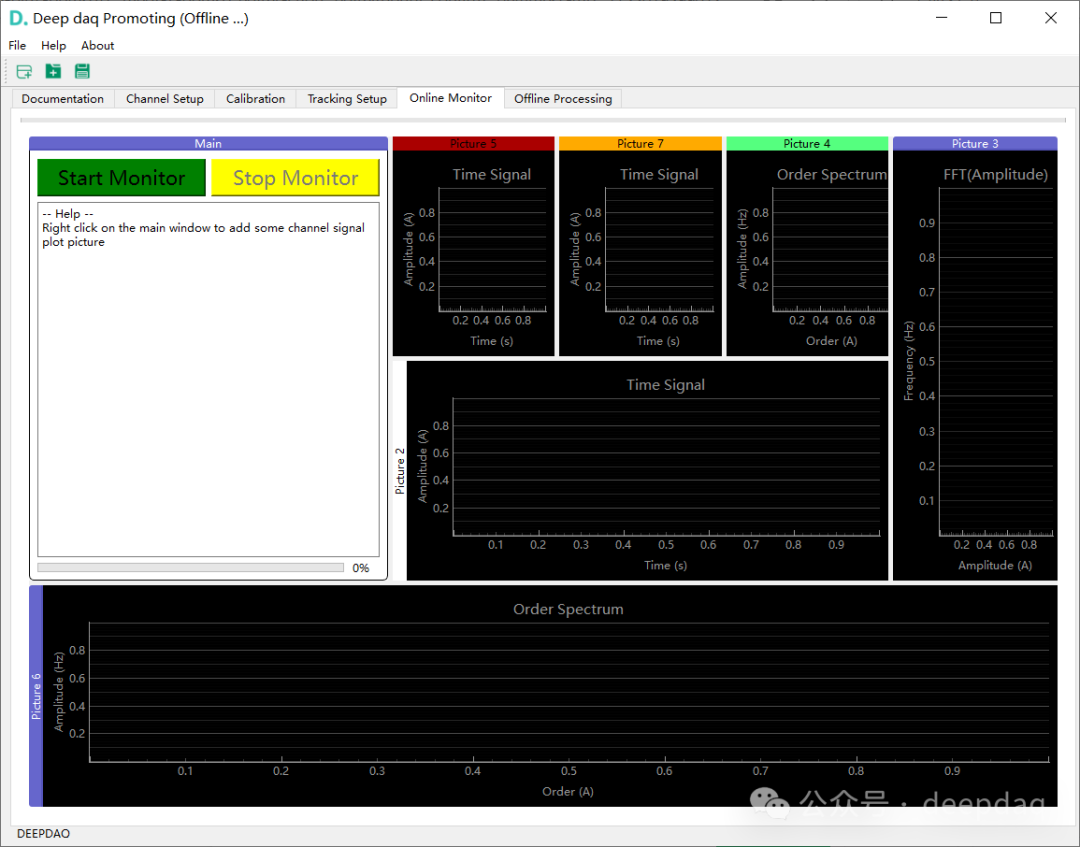

在线监测 （Online Mointor)：

在Online Mointer 模块中可以显示Raw channels 和Virtual Channels的各种数据和曲线，或者colormap 图，XY图等。每一个图框的颜色、大小、标题、均可以自主任意设置，直到自己觉得美观为止，包含隐藏标题等。

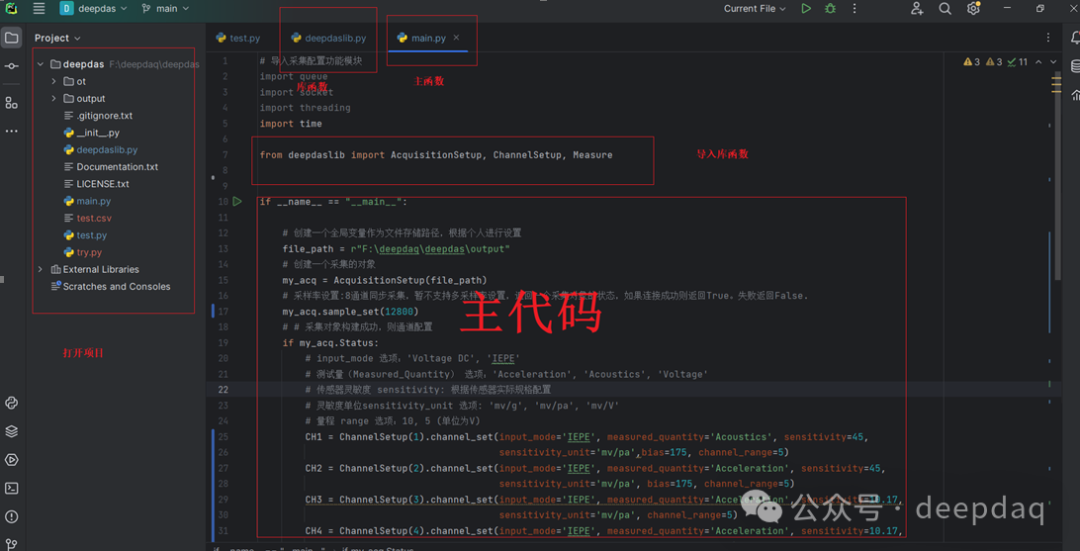

开源协议

采集器通讯协议开源代码：地址https://gitee.com/deepdaq/ddq_-l8.git,目前支持数据保存为csv\wav\bin等

目前咸鱼有售。
