树莓派安装LibreELEC并配置红外遥控

LibreELEC 安装

• 方法一：使用官方工具
  LibreELEC官方工具
• 方法二：使用Bootloader或PINN
  树莓派官方刻录工具

红外遥控设置

1. 配置文件修改(config.txt)

方法二安装的系统在开机shift之后菜单中修改
方法一安装的系统在电脑上直接修改config.txt即可

dtoverlay=gpio-ir,gpio_pin=18 # gpio 18 非 pin 18

• 红外接收模块安装

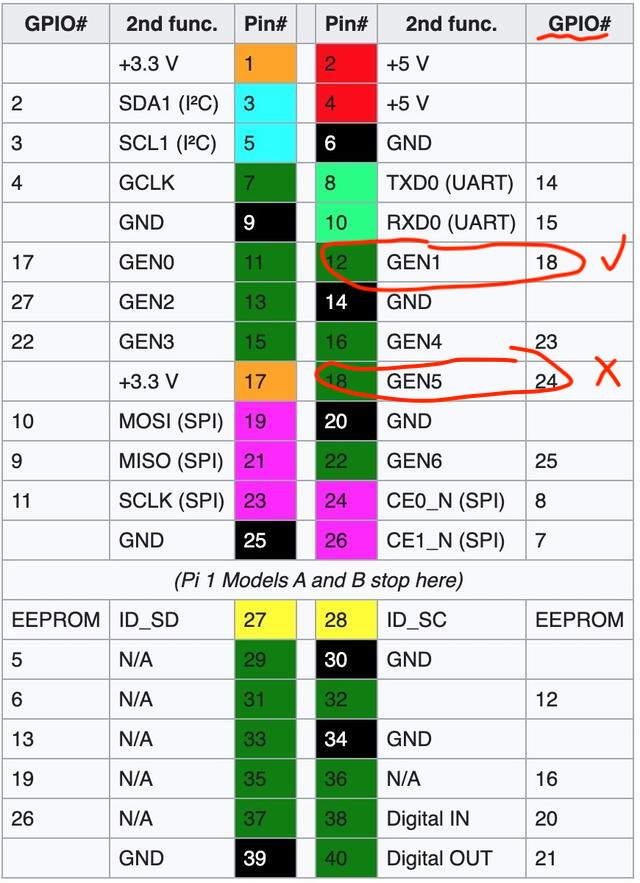

  正极接 +3.3V 即可，负极接 GND，S 信号端接GPIO18(也就是Pin12)


2. 测试按键输出代码，建立keymaps

ir-keytable -t
Testing events. Please, press CTRL-C to abort.
293.356686: lirc protocol(nec): scancode = 0x46
293.406665: lirc protocol(nec): scancode = 0x46 repeat
293.636664: lirc protocol(nec): scancode = 0x46
293.690013: lirc protocol(nec): scancode = 0x46 repeat
294.560006: lirc protocol(nec): scancode = 0x15
294.613348: lirc protocol(nec): scancode = 0x15 repeat
294.879998: lirc protocol(nec): scancode = 0x15
295.180040: lirc protocol(nec): scancode = 0x15
295.436699: lirc protocol(nec): scancode = 0x15
295.786679: lirc protocol(nec): scancode = 0x15
295.836676: lirc protocol(nec): scancode = 0x15 repeat
296.059997: lirc protocol(nec): scancode = 0x15
296.556677: lirc protocol(nec): scancode = 0x44
297.140018: lirc protocol(nec): scancode = 0x44

3. 创建文件(my_controller)

/storage/.config/rc_keymaps/下创建my_controller

注意nec是上面的协议，可再用ir-keytable -t -p nec进行测试

# table my_controller, type: nec
0x46 KEY_UP
0x15 KEY_DOWN
0x44 KEY_LEFT
0x43 KEY_RIGHT
0x40 KEY_OK
0x7 KEY_BACK
0x9 KEY_MENU

4. 停止服务

systemctl stop kodi
systemctl stop eventlircd

5. 载入按键映射

# 载入配置
ir-keytable -c -w /storage/.config/rc_keymaps/my_controller
# 测试
ir-keytable -t
# 编辑/storage/.config/rc_maps.cfg，追加
* * my_controller

6. 开启服务

systemctl start kodi
systemctl start eventlircd
