ZStack Cloud4.2.10部署手册

1、环境准备
1.1 准备软件工具
• 系统镜像 ZStack-Cloud-x86_64-DVD-4.2.10-c76.iso
• Zstack安装包 ZStack-installer-4.2.10.bin
• http://www.zstack.io/product_downloads/
请准备以上的软件，并通过 MD5 校验工具核对校验码，以确保软件完整无损。
1.2 核对硬件设备
• 以单节点服务器作为部署案例，对服务器硬件需求如下
• 服务器 ：CPU 支持 64 位，支持 Intel VT 或 AMD VT 硬件虚拟化技术，不低于 8 核心；内存不低于 16GB；至少 1 个 SATA 硬盘，容量不低于 1TB；至少配备1 块千兆网卡；
• 网络交换机 ：至少配备 1 个千兆交换机，推荐万兆交换机；若干五类跳线；
1.3 镜像刻录U盘
• 前文所述，管理员已经获取安装光盘。在 Windows 环境下，管理员使用 UltraISO 工具可 把 ISO 文件刻录到 U 盘。

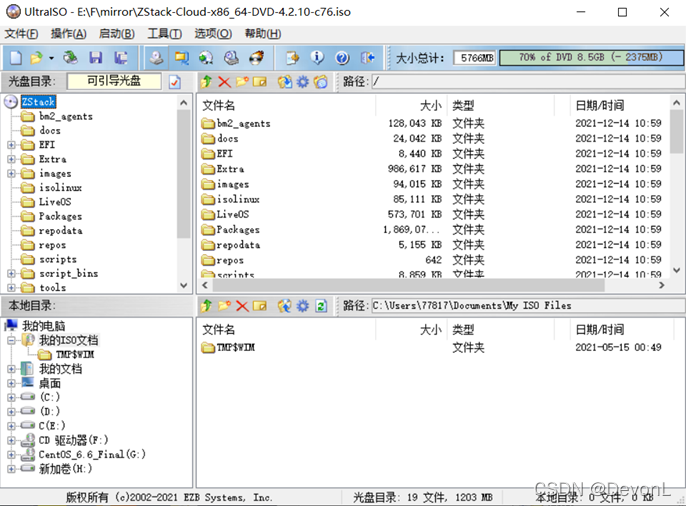

• 打开 UltraISO，点击“文件”按钮，选择打开已下载好的 ISO 文件：

                               图1.1 在 UltraISO 打开 ZStack DVD 镜像

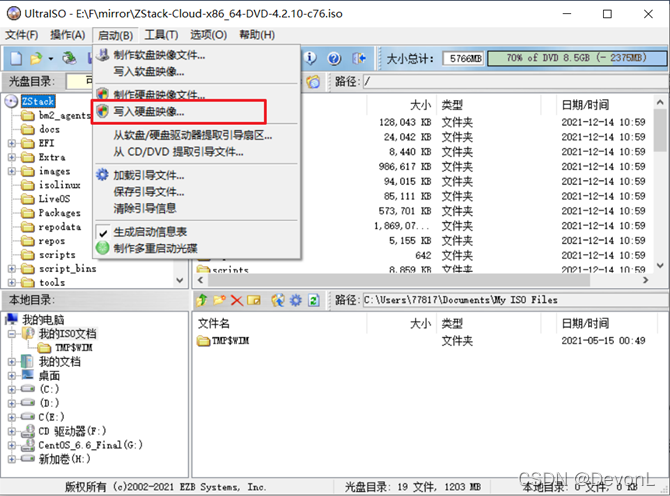

• 在 UltraISO 点击“启动”按钮，选择“写入硬盘镜像”：

                               图1.2 在 UltraISO写入ZStack DVD镜像

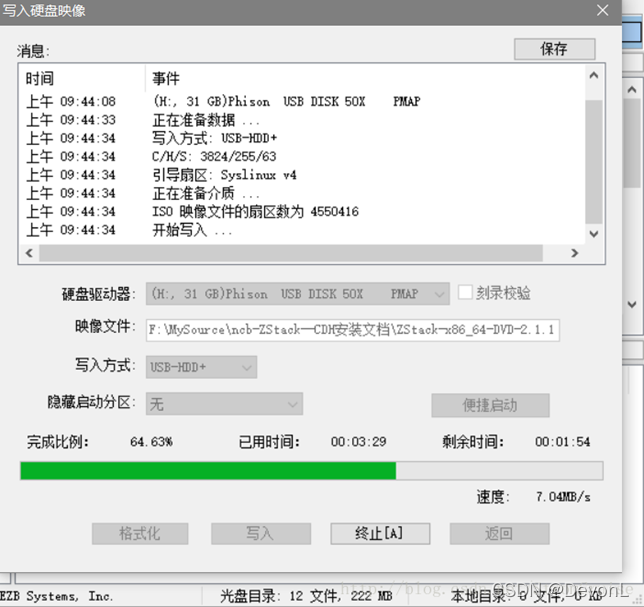

在硬盘驱动器列表选择相应的 U 盘进行刻录，如果系统只插了一个 U 盘，则默认以此 U盘进行刻录和写入，在刻录前，注意备份 U 盘内容。 其他选项，按照默认设置。点击“写入”按钮。在新界面中点击“是”按钮进行确认，UltraISO 将会把此 ISO 刻录到 U 盘。

                        图1.3 在UltraISO确认写入 ZStack DVD 镜像

至此，ISO 镜像已经刻录到 U 盘。此时 U 盘可用来作为启动盘，支持 Legacy 模式和 UEFI模式引导。
1.4安装操作系统
管理员需要预先在服务器进行以下配置：
• 确认服务器内硬盘的数据已作备份，安装过程会覆盖写入；
• 进入 BIOS，开启 CPU VT 选项；开启超线程 HT 选项；
• 进入阵列卡配置，合适的 RAID 级别，以提供一定的数据冗余特性；
• 设置 U 盘为第一启动顺序；
以上设置完毕后，服务器重启或上电后，进入 U 盘操作系统安装引导界面：

                                          图1.4 U盘引导界面

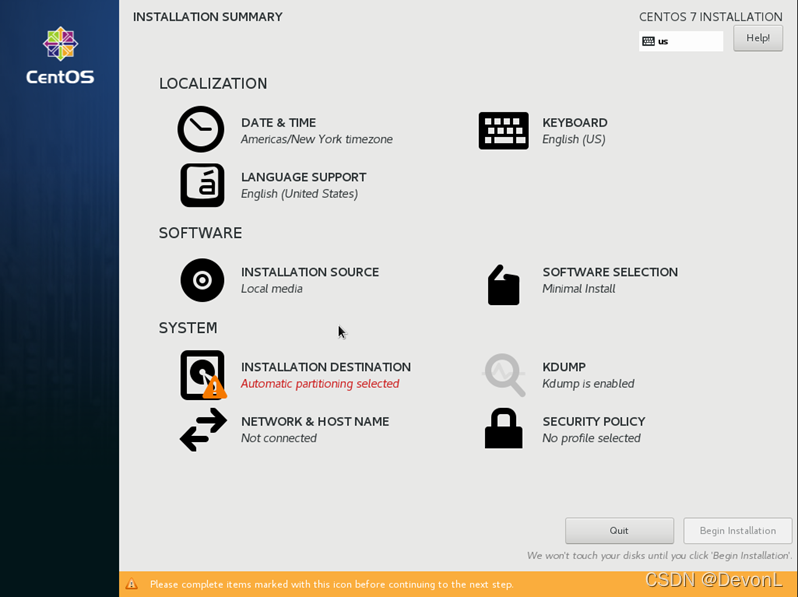

默认选择“Install ZStack”开始安装操作系统。在进入安装界面后，已经预先配置默认选项：
时区—Asia/Shanghai，键盘–English(United States)，一般情况下管理员无需更改配置，选择安装 ZStack

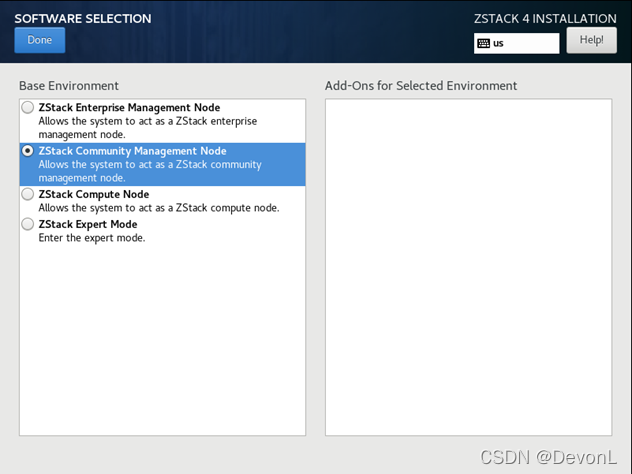

管理节点角色：1. ZStack Community Management Node 社区版（无限期使用社区版所有功能） 2. ZStack Enterprise Management Node （无限期免费试用版：可以免费添加 1台物理主机，并无限期使用全部功能。）教程选择社区版安装。

                                        图1.5 选择安装ZStack管理节点角色

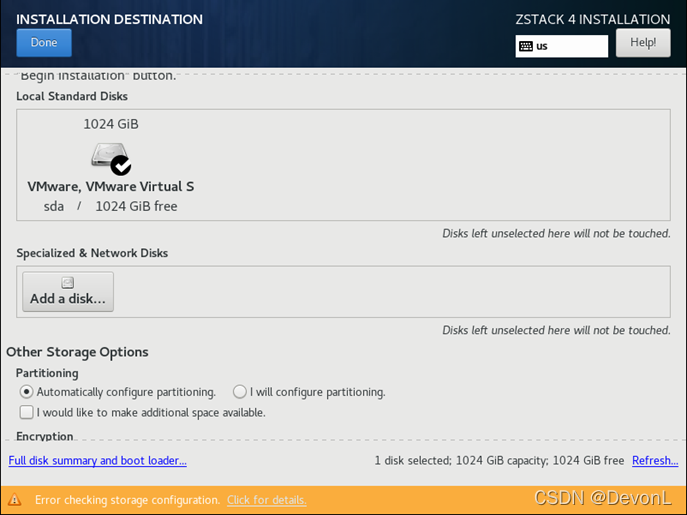

管理员选择指定的物理硬盘，执行自动分区：

                                                                     图1.6 进行自动分区

• 管理员在网卡配置设置不需要做操作，默认情况会把网卡开启。
• 注意 Host name 选项不设置为带点的 hostname，如果设置带点”.”之后，安装 ZStack 管理节点后，会启动不起来。

                                                            图1.7 网卡配置信息

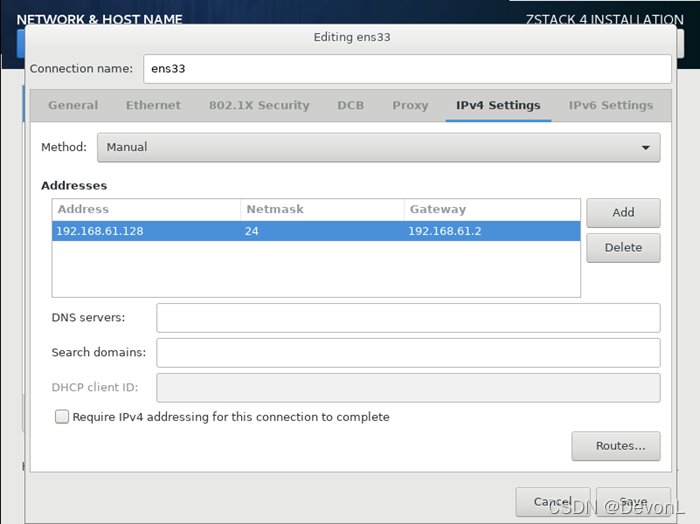

如果默认网络配置方案不能满足需要，或者实际环境中无 DHCP 服务，可以选择“NETWORK & HOST NAME”进入网络配置页面：

1. 选中待配置网卡

2. 点击“Configure”唤出网卡配置选项卡

3. 点击“IPv4 Settings”

4. 点击“Add”添加配置项，并填写 IP 地址等信息

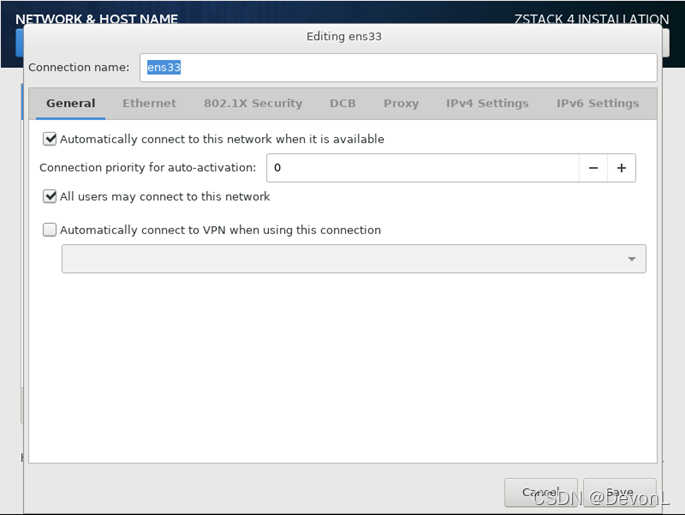

5. 点击“General”选项卡

6. 进入“General”选项卡后，勾选“Automatically connect to this networkwhen it is available”，确保该网卡在每次机器重启后都能自动启动。

7. 点击“Save”保存配置信息

8. 点击确认


                                                                 图1.8 网卡配置信息


9. 确认自定义网络配置信息

10. 建议根据所 IP 地址配置 HOSTNAME，将地址中的点变短横，并点击“Apply”

11. 点击确认退回主界面


                                                           图1.9 主机名设置信息


上述过程完成后，点击“Begin Installation”进行安装。
安装过程会自动进行。安装过程中，管理员需填写账号 root 的默认密码，建议配置合适的密码强度。
注意
如果安装 ISO 选择是 ZStack Expert Mode 在安装 ZStack 时有两种情况：

1. 安装社区版本 命令如下：
   [root@zstack-1 ~]# bash ZStack-installer-2.0.1.bin

2. 安装无限期免费试用版 命令如下：
   [root@zstack-1 ~]# bash ZStack-installer-2.0.1.bin -E
   • 2、安装软件
   安装 ZStack 操作系统后，在重新引导的过程，会自动化安装管理节点。 安装结束后，有帮助信息输出到屏幕。在 ZStack 安装过程默认设定 MariaDB 的 root 密码为zstack.mysql.password，同时在 MariaDB 创建用户 zstack，默认密码为 zstack.password ZStack 云管理软件安装到目录/usr/local/zstack/，并在系统执行环境提供命令行工具/usr/bin/zstack-ctl 和/usr/bin/zstack-cli。打开网址 http://your-zstack-ipaddress:5000/，将会访问 ZStack 网页控制台。

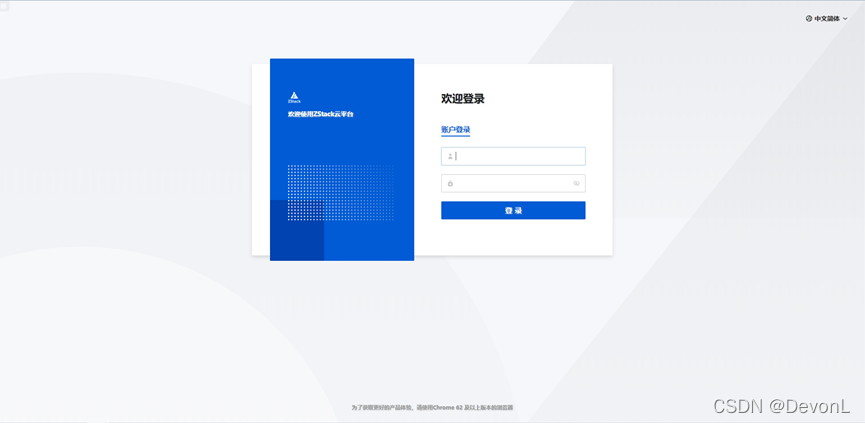

                                                            图2.1 ZStack 登录界面


3、快速使用
3.1 配置资源
• 通过浏览器（推荐 Firefox 或 Chrome）访问 ZStack
网页控制台：http://your-zstack-ipaddress:5000/
• 默认管理员账户为 admin,密码为 password，登陆访问。
• 进入初始化向导后，一共有 9 个步骤需要添加物理资源，分别是：区域、集群、物理机、主存储、镜像服务器、计算规格、镜像文件、二层网络和三层网络。
1.新建区域：

                                               图3.1 ZStack 登陆后进入初始化新建区域

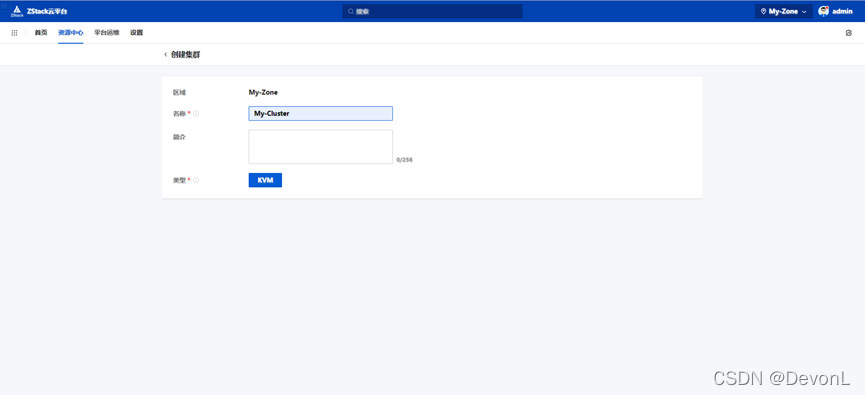

2.新建集群：

                                                 图3.2  ZStack 登陆后进入初始化新建集群

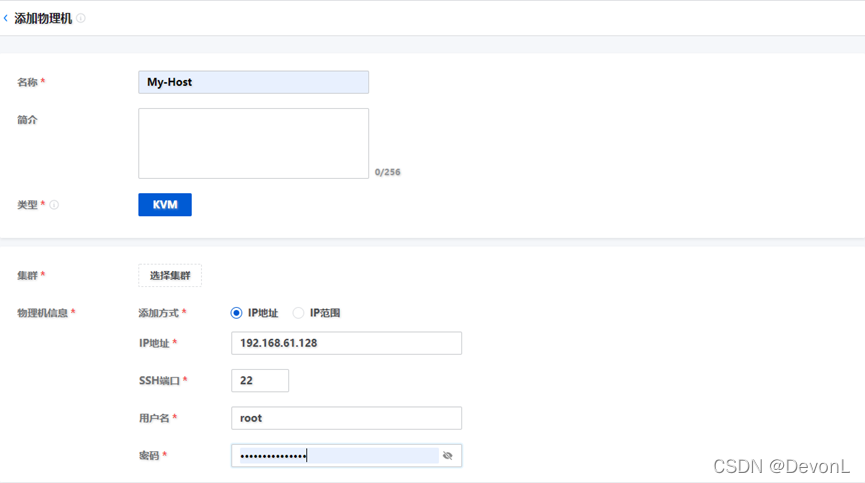

3.添加物理机：填写物理主机的 IP 地址或域名，填写 SSH 端口号和 root 用户名及密码。

                                           图3.3 ZStack初始化填写物理服务器资源

4.添加镜像服务器: 选择【Sftp】类型，填写目标镜像存储的 IP 地址（可以写当前服务器 IP），输入ZStack服务器的IP地址挂载路径为/zstack_bs

                                            图3.4 ZStack初始化填写镜像服务器资源

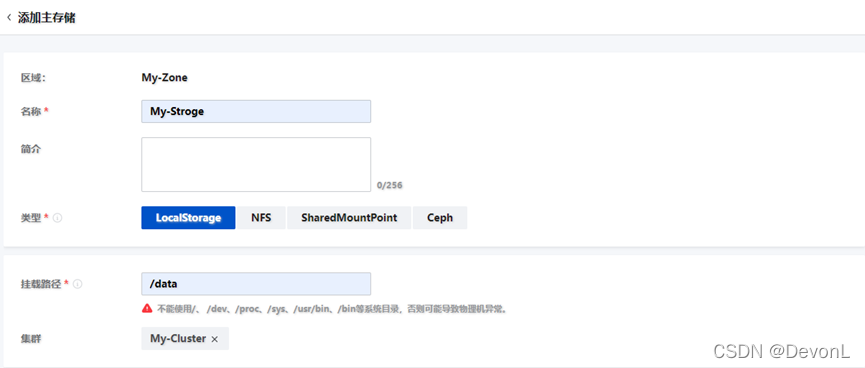

5.添加主存储： 这里以本地存储为例，选择类型 LocalStorage，设置挂载路径为服务器本地目录某个文件夹的绝对路径，例如/data,该目录必须在本地服务器上存在。

                                                 图3.5 ZStack初始化填写主存储资源

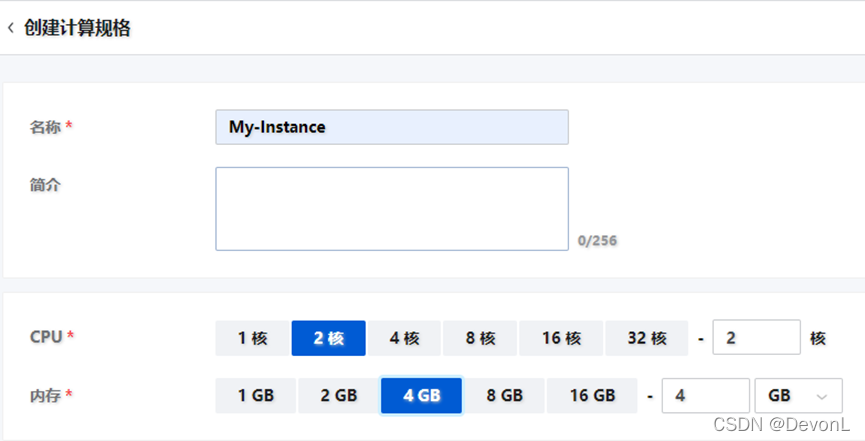

6.添加计算规格: ZStack 默认提供计算规格【My-Instance】为 2C4G 内存，这个计算规格代表创建云主机的规格模板。

                                                 图3.6 ZStack初始化填写计算规格信息

7.添加镜像文件: 可以使用任何镜像文件进行测试，该镜像文件需要使用http的URL进行访问，例如：Nginx或Apcache的目录浏览功能,ZStack会将识别到的ISO文件，转换到自己选择的镜像服务器对应的目录下的一个数据卷模板。

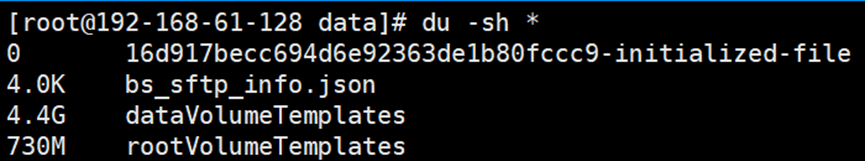

                                                 图3.7 查看镜像上传后的文件

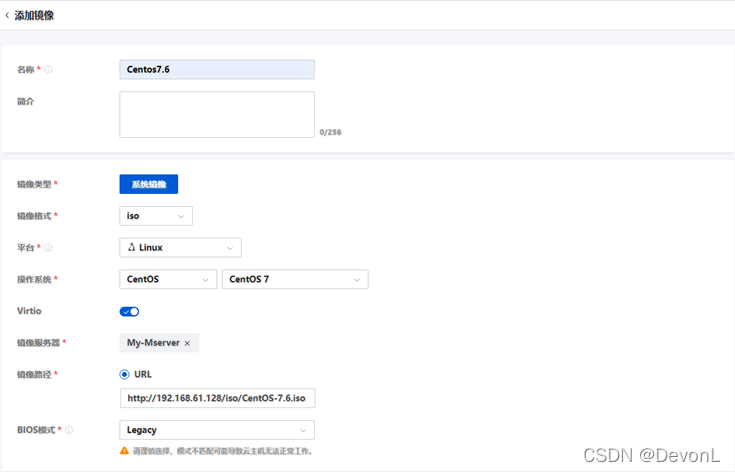

                                             图3.8 ZStack初始化填写镜像文件资源

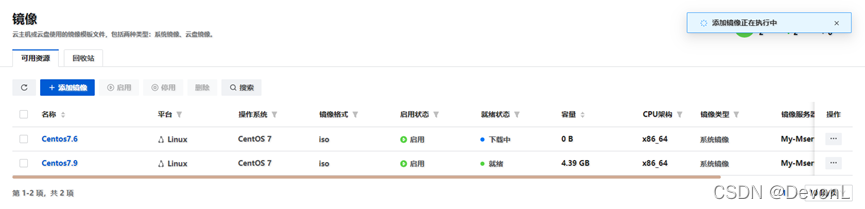

                                                       图3.9 ZStack 镜像成功加入

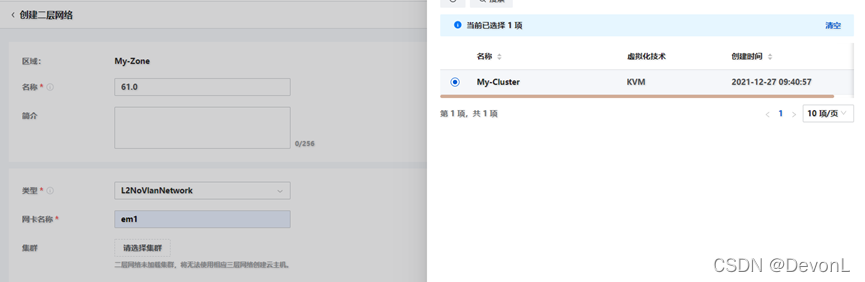

8.创建二层网络目的是，让ZStack公共网络连接到二层网络上，这样在创建云主机时选择三层网络才能正常通信
9.目前创建的云主机需要连通外部网络需要走ZStack的公共网络，也就是安装ZStack服务器的网口，二层网络选择刚才创建的61.0二层网络。

                                                               图3.10 创建二层网络

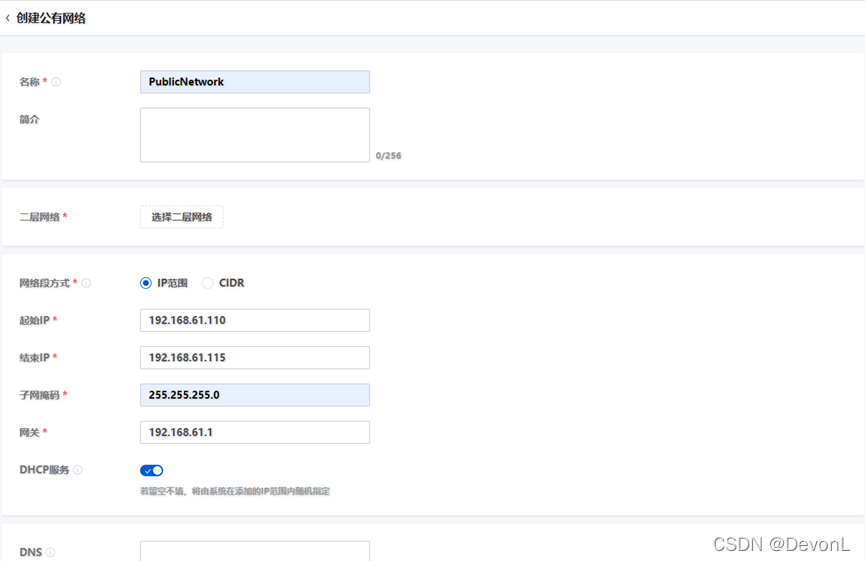

                                           图3.11  ZStack初始化填写三层网络资源

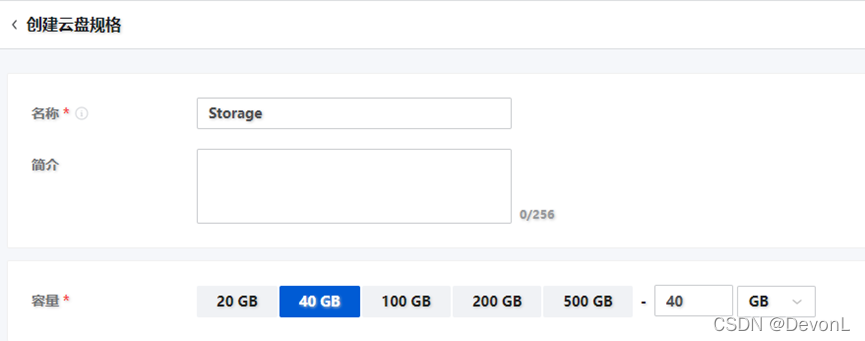

10.创建云盘规格，云盘规格是用来创建云主机选择的硬盘规格大小

                                                      图3.12 创建云盘规格模板

3.2、创建云主机

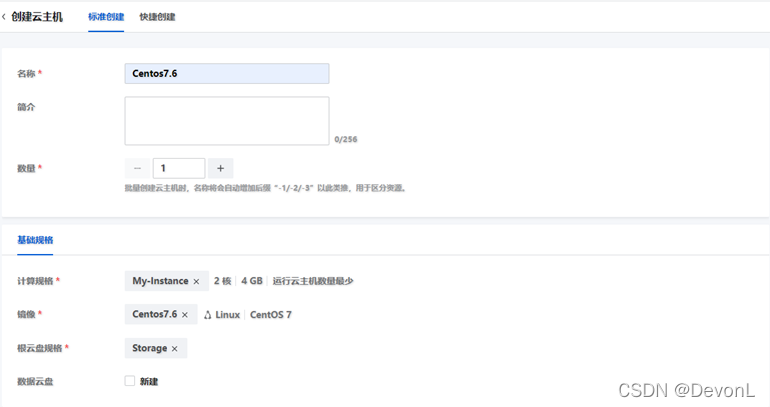

1. ZStack 初始化结束后，各项资源就绪。此时，管理员可以创建第一台云主机，计算规格选择刚才创建的My-Instance,镜像选择刚才创建的Centos7.6,云盘规格选择之前创建的Storage大小为40G的云盘，然后下一步


                                                 图3.13  ZStack创建云主机

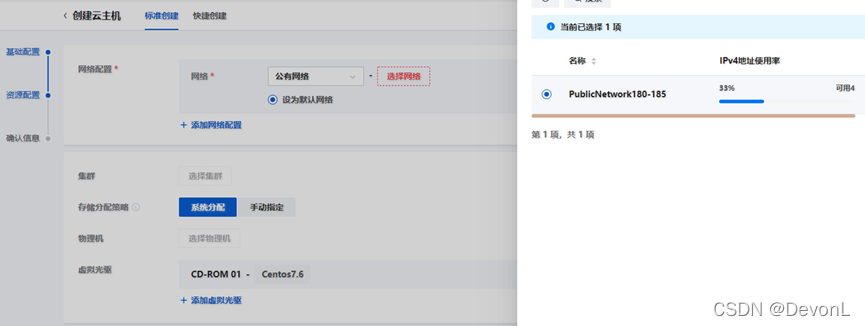

2. 资源配置，配置网络、选择物理机，网络选择公有网络，公有网络我这里划分了61.180-61.185共有个地址：


                                                     图3.14 选择云主机网络模式

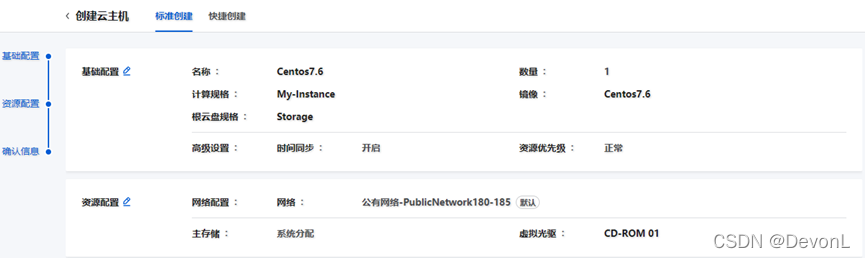

3. 下一步，确认自己的创建信息，然后确定安装系统


                                                                    图3.15 确认创建信息

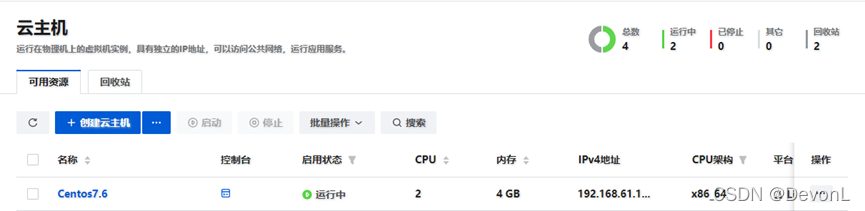

4. 云主机创建中


                                                            图3.16 云主机创建中


5. 打开控制台，安装云主机


                                              图3.17 ZStack云主机控制台


6. 系统安装成功


                                                      图3.18 ZStack云主机控制台

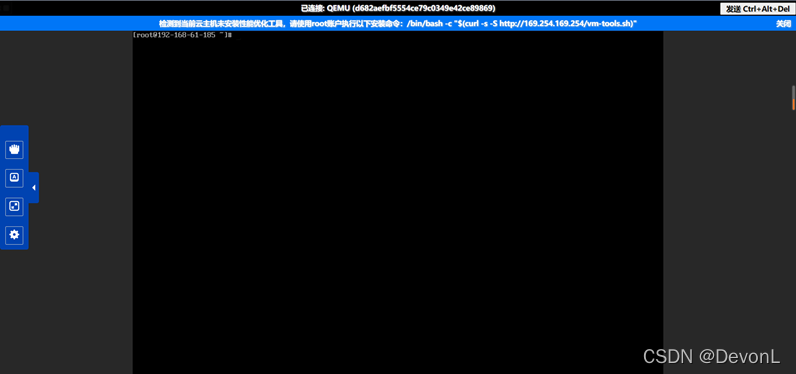

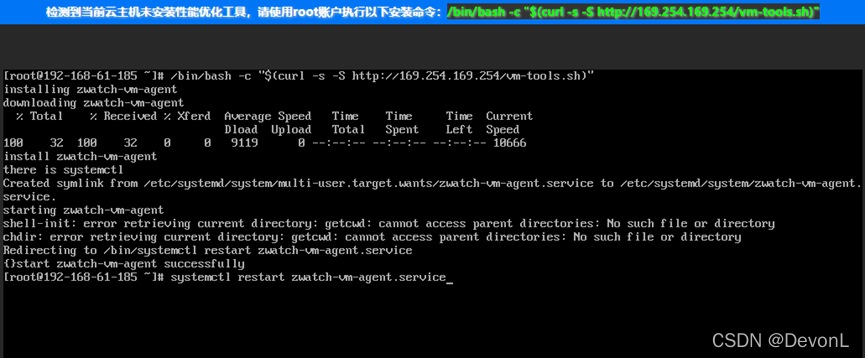

7. 执行提示的命令，/bin/bash -c “$(curl -s -S http://169.254.169.254/vm-tools.sh)”，优化使用体验感觉，并重启该服务。


                                                  图3.19 安装ZStack性能优化工具


8. 尝试远程ssh连接


                                                         图3.20 SSH连接测试
