AHB传输---等待传输

等待传输

slave在需要更多时间支持或采样数据时使用HREADYOUT信号插入等待状态。在等待传输期间，master对传输类型和地址的更改受到限制。

1. 在等待状态下传输类型的变化

当slave请求等待状态时，master不得更改传输类型，除非是以下状态：

• IDLE传输。
• 固定长度突发的BUSY传输。
• 未定义长度突发的BUSY传输。

1.1 IDLE传输

在等待传输期间，允许master将传输类型从IDLE更改为NONSEQ。当HTRANS传输类型变为NONSEQ时，master必须保持HTRANS不变，直到HREADY变高。

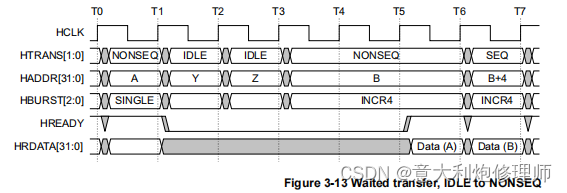

图3-13 展示了一个SINGLE突发的等待传输，传输类型从IDLE变为NONSEQ。

图3-13中的说明：

• T0-T1：master开始对地址A进行SINGLE突发传输。
• T1-T2：master插入一个对地址Y的IDLE传输。 slave通过HREADYOUT=LOW插入一个等待状态。
• T2-T3：master插入一个对地址Z的IDLE传输。
• T3-T4：master更改传输类型为NONSEQ，并开始对地址B进行INCR4传输。
• T4-T6：由于HREADY为LOW，master必须保持HTRANS不变。
• T5-T6：对地址A的SINGLE突发传输在HREADY变高时完成，master开始对地址B的第一拍传输。
• T6-T7：对地址B的INCR4传输的第一拍完成，master开始对地址B+4的下一拍传输。

1.2 BUSY传输，固定长度突发

在固定长度突发的等待传输期间，master允许将传输类型从BUSY更改为SEQ。当HTRANS传输类型变为SEQ时，master必须保持HTRANS不变，直到HREADY变高。

注意：因为BUSY传输只能在突发的连续拍之间插入，所以这不适用于SINGLE突发。因此，这种情况适用于以下突发类型：

• INCR4、INCR8 和 INCR16（增量突发）。
• WRAP4、WRAP8 和 WRAP16（包装突发）。

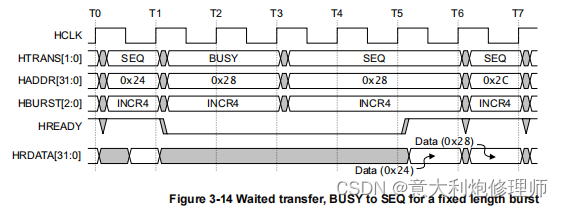

图3-14 展示了在固定长度突发中，传输类型从BUSY变为SEQ的等待传输。

图3-14中的说明：

• T0-T1：master发起对地址0x24的下一拍INCR4突发传输。
• T1-T3：master对地址0x28插入一个BUSY传输。 slave通过HREADYOUT=LOW插入等待状态。
• T3-T4：master更改传输类型为SEQ，并发起对地址0x28的下一拍突发传输。
• T4-T6：由于HREADY为LOW，master必须保持HTRANS不变。
• T5-T6：对地址0x24的拍随着HREADY变高而完成。
• T6-T7：对地址0x28的INCR4传输的第三拍完成，master开始对地址0x2C的最后一拍。

1.3 BUSY传输，未定义长度突发

在未定义长度突发（INCR）的等待传输期间，当HREADY为低时，master允许将传输类型从BUSY更改为任何其他传输类型。如果执行了SEQ（顺序）传输，则突发继续；但如果执行了IDLE（空闲）或NONSEQ（非顺序）传输，则突发终止。

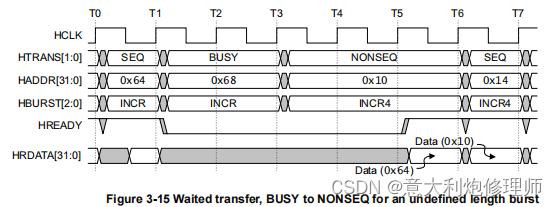

图3-15 展示了在未定义长度突发期间的等待传输，传输类型从BUSY变为NONSEQ。

图3-15中的说明：

• T0-T1：master发起对地址0x64的下一拍INCR突发传输。
• T1-T3：master对地址0x68插入一个BUSY传输。 slave通过HREADYOUT=LOW插入等待状态。
• T3-T4：master更改传输类型为NONSEQ，并发起对地址0x10的新突发传输。
• T4-T6：由于HREADY为LOW，master必须保持HTRANS不变。
• T5-T6：未定义长度的突发在HREADY变高时完成，发起开始对地址0x10的第一拍。
• T6-T7：对地址0x10的INCR4传输的第一拍完成，master开始对地址0x14的下一拍。

2. 等待状态下的地址变化

当slave请求等待状态时，master只能更改一次地址，除了以下状态外：

• 在IDLE传输期间。
• 在出现ERROR响应后。

2.1 在IDLE传输期间

在等待传输期间，允许master为IDLE传输更改地址。当HTRANS传输类型变为NONSEQ时，master必须在HREADY变高之前保持地址不变。

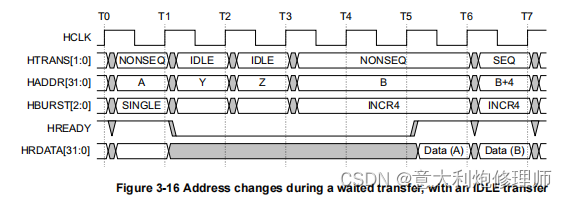

图3-16 展示了SINGLE突发的等待传输，在IDLE传输期间地址变化。

图3-16中的说明：

• T0-T1：master发起对地址A的SINGLE突发传输。
• T1-T2：master插入一个对地址Y的IDLE传输。 slave通过HREADYOUT=LOW插入一个等待状态。
• T2-T3：master插入一个对地址Z的IDLE传输。
• T3-T4：master更改传输类型为NONSEQ，并开始对地址B的INCR4传输。 在HREADY变高之前，不允许再更改地址。
• T5-T6：对地址A的SINGLE突发传输在HREADY变高时完成，master开始对地址B的第一拍传输。
• T6-T7：对地址B的INCR4传输的第一拍完成，master开始对地址B+4的下一拍传输。

2.2 在ERROR响应后

在等待传输期间，如果slave以错误（ERROR）响应反馈，则允许master在HREADY为低时更改地址。

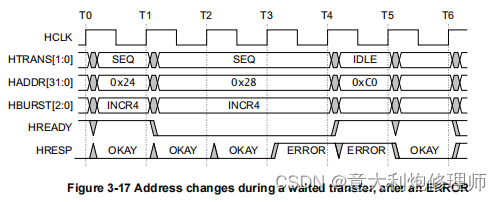

图3-17 展示了在slave发出ERROR响应后，等待传输期间地址的变化。

图3-17中的说明：

• T0-T1：master发起对地址0x24下一拍的突发传输。
• T1-T3：master发起对地址0x28下一拍的突发传输。 slave响应OKAY。
• T3-T4：slave响应ERROR。
• T4-T5：master更改传输类型为IDLE，且在HREADY为低时允许更改地址。 slave完成ERROR响应。
• T5-T6：地址为0xC0的slave响应OKAY。
