CPU、GPU、TPU的原理简述及其区别

整理了一下CPU、GPU、TPU的简单原理区别，内容整理自Google Cloud、CSDN、知乎等。

---

---

一、CPU

CPU 是一种基于冯·诺依曼结构的通用处理器，与软件和内存协同工作。

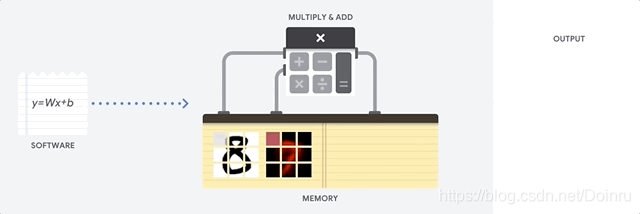

(Google Cloud官网的示意图，仅用于概念演示目的，并不反映真实处理器的实际行为。)

CPU 最大的优点是它的灵活性。CPU采用冯·诺依曼结构，可以为数以百万计的不同应用加载任何类型的软件。我们可以使用 CPU 在 PC 中进行文字处理、控制火箭引擎、执行银行交易，或者通过神经网络对图片进行分类。

但由于 CPU 非常灵活，因此在从软件中读取下一条指令前，硬件通常不知道下一个计算是什么。CPU 必须在 CPU 寄存器或 L1 缓存中为每一次计算存储结果。这种内存访问机制成了 CPU 架构的缺点，被称为冯·诺依曼瓶颈。神经网络规模庞大，意味着这些未来的步骤是完全可以预测的。每个 CPU 的算术逻辑单元 (ALU) 是存放和控制乘法器和加法器的组件，一次只能执行一次计算。CPU 每次都必须访问内存，这样就限制了总的吞吐量，并且会消耗大量能源。

二、GPU

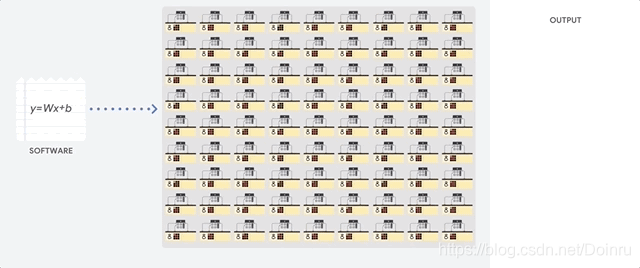

为了获得比 CPU 更高的吞吐量，GPU 使用了一种简单的策略：在单个处理器中使用数以千计的 ALU。事实上，现代 GPU 通常在单个处理器中集成了 2500 - 5000 个 ALU。如此大量的处理器意味着您可以同时执行数千次乘法和加法运算。

这种 GPU 架构非常适合并行处理大量运算（例如神经网络中的矩阵乘法）的应用。实际上，在用于深度学习的典型训练工作负载上，GPU 的吞吐量可比 CPU 高出一个数量级。这就是 GPU 成为深度学习领域中最受欢迎的处理器架构的原因。

不过，GPU 仍然是一种通用处理器，必须支持数以百万计的不同应用和软件。也就是说，GPU 与 CPU 存在同样的问题：冯·诺依曼瓶颈。对于数千个 ALU 中的每一次计算，GPU 都必须访问寄存器或共享内存，以读取和存储中间计算结果。由于 GPU 在它的数千个 ALU 上执行更多并行计算，因此它也会相应耗费更多能源来访问内存，这会由于复杂布线而增加 GPU 占用的空间。

适合运算的程序类型

（1）计算密集型的程序。
所谓计算密集型(Compute-intensive)的程序，就是其大部分运行时间花在了寄存器运算上，寄存器的速度和处理器的速度相当，从寄存器读写数据几乎没有延时。可以做一下对比，读内存的延迟大概是几百个时钟周期；读硬盘的速度就不说了，即便是SSD, 也实在是太慢了。

（2）易于并行的程序。
GPU其实是一种SIMD(Single Instruction Multiple Data)架构， 他有成百上千个核，每一个核在同一时间最好能做同样的事情。
（链接：https://www.zhihu.com/question/19903344/answer/96081382 来源：知乎）

三、TPU

Google 设计了 Cloud TPU，它们是专门用于神经网络工作负载的矩阵处理器。TPU 不能运行文字处理程序、控制火箭引擎或执行银行交易，但它们可以极快地为神经网络处理大量的乘法和加法运算，并且耗电量显著降低，占用的物理空间更小。

与其他设备相比，TPU 的一个优点是大幅度缓解了冯·诺依曼瓶颈。由于此处理器的主要任务是矩阵处理，因此 TPU 的硬件设计人员知道执行该操作的每个计算步骤。于是，他们能够布置数以千计的乘法器和加法器，并将它们直接连接形成这些运算符的大型物理矩阵。这称为脉动阵列架构。对于 Cloud TPU v2，总共有两个 128 x 128 的脉动阵列，它们在单个处理器中集成了 32768 个 ALU 以处理 16 位浮点值。

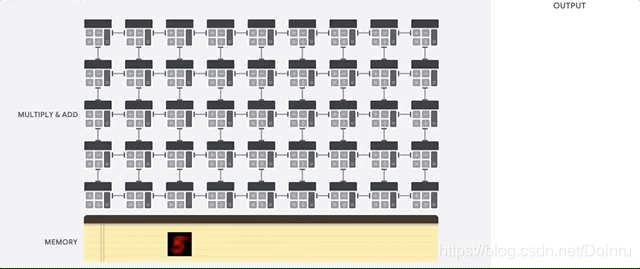

我们来看一下脉动阵列是如何执行神经网络计算的。首先，TPU 将参数从内存加载到乘法器和加法器矩阵中。

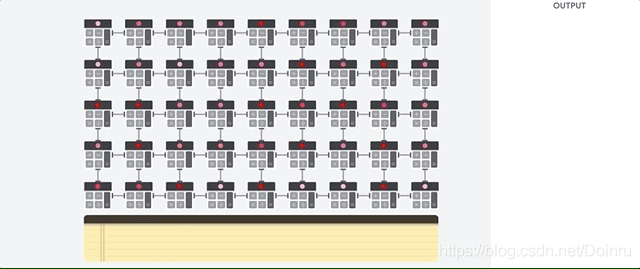

然后，TPU 从内存加载数据。每次执行乘法运算时，系统都会将结果传递给后面的乘法器，同时进行求和。因此，输出将是数据和参数之间所有乘法结果的总和。在大规模计算和数据传递的整个过程中，根本不需要访问内存。

因此，TPU 可以在神经网络计算中实现高计算吞吐量，并且耗电量显著降低、占用空间更小。
