RTP包头扩展

RTP Header

RTP协议中，RTP Header（报头）包括固定报头（Fixed Header）与报头扩展（Header extension，可选）。

RTP Fixed Header结构如下，其中前12字节是每个RTP包必须包含的。

RTP Header Extension

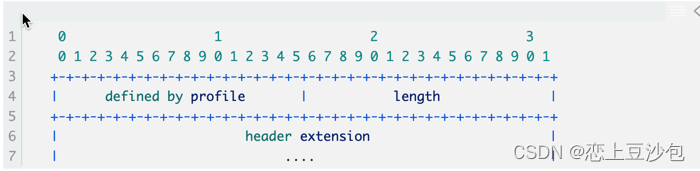

如果RTP Fixed Header中，X字段为1，说明后面跟着RTP Header Extension。RTP Header Extension结构如下：

• defined by profile：决定使用哪种Header Extension：one-byte或者two-byte header
• length:表示Header Extension的长度：length x 4字节



One-Byte Header

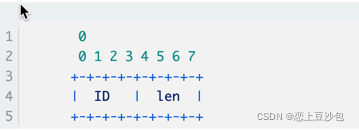

对于One-Byte Header，"defined by profile"字段为固定的0xBEDE。接着后面的结构如下：

• ID:4-bit长度的ID表示本地标识符
• len:表示extension data长度，范围：0~15，为0表示长度为1字节，15表示16字节

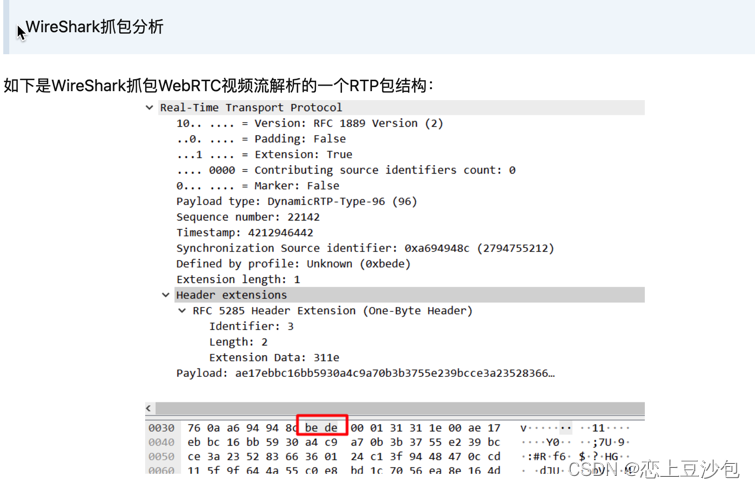

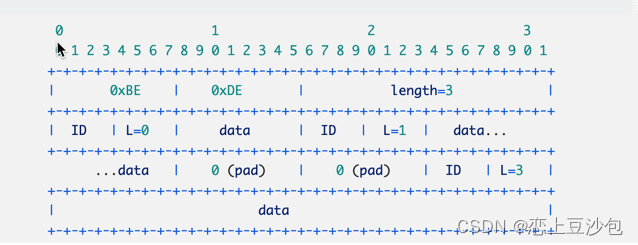

首先是0xBEDE固定字段开头，接着length长度为3，说明后面跟着3x4字节长度的header extension 。对于第一个header extension：L=0，表示data长度为1字节。对于第二个header extension：L=1，表示data长度为2字节。由于按4字节对齐，所以接着是值为0的填充数据。最后一个header extension：L=3，表示data长度为4字节。 Defined by profile字段为0xBEDE，表示One-Byte Header，Extension length为1，表示Header Extension长度为1x4字节，对于Header Extension：ID为3，Lengh为2。

• 构造相关代码位于RtpPacket::AllocateRawExtension中
• 解析相关代码位于RtpPacket::ParseBuffer中

Two-Byte Header

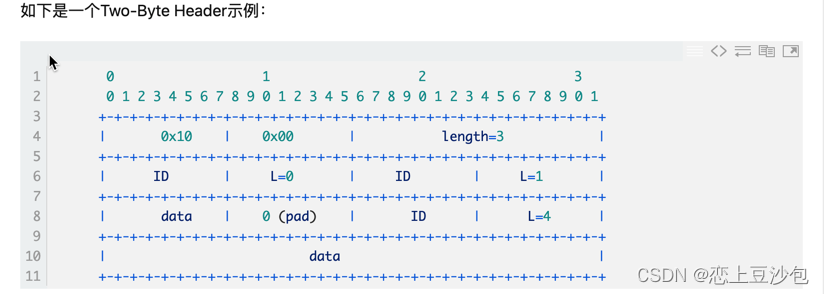

首先"defined by profile"字段为0x1000，length为3，后面跟着3x4字节长度扩展，对于第一个header extension：L=0，数据长度为0，对于第二个header extension：L=1，data长度为1，接着是填充数据，对于第三个header extension：L=4，后面跟着4字节长度数据。

由于WebRTC中默认都是One-Byte Header，所以就不抓包分析了，具体构造解析代码跟One-Byte Header位于同一地方。

常见RTP Header Extension

在WebRTC中定义了很多RTP Header Extension，最常见的要数用于带宽估计的Transport-CC扩展， 记录一个传输层的序列号：TransportSequenceNumber，默认每个RTP包都带有此扩展。

当然还有记录音量的AudioLevel扩展，记录发送时间的AbsoluteSendTime扩展等等。



enum RTPExtensionType : int {

  kRtpExtensionNone,

  kRtpExtensionTransmissionTimeOffset,

  kRtpExtensionAudioLevel,

  kRtpExtensionInbandComfortNoise,

  kRtpExtensionAbsoluteSendTime,

  kRtpExtensionAbsoluteCaptureTime,

  kRtpExtensionVideoRotation,

  kRtpExtensionTransportSequenceNumber,

  kRtpExtensionTransportSequenceNumber02,

  kRtpExtensionPlayoutDelay,

  kRtpExtensionVideoContentType,

  kRtpExtensionVideoLayersAllocation,

  kRtpExtensionVideoTiming,

  kRtpExtensionRtpStreamId,

  kRtpExtensionRepairedRtpStreamId,

  kRtpExtensionMid,

  kRtpExtensionGenericFrameDescriptor00,

  kRtpExtensionGenericFrameDescriptor = kRtpExtensionGenericFrameDescriptor00,

  kRtpExtensionGenericFrameDescriptor02,

  kRtpExtensionColorSpace,

  kRtpExtensionVideoFrameTrackingId,

  kRtpExtensionNumberOfExtensions

};

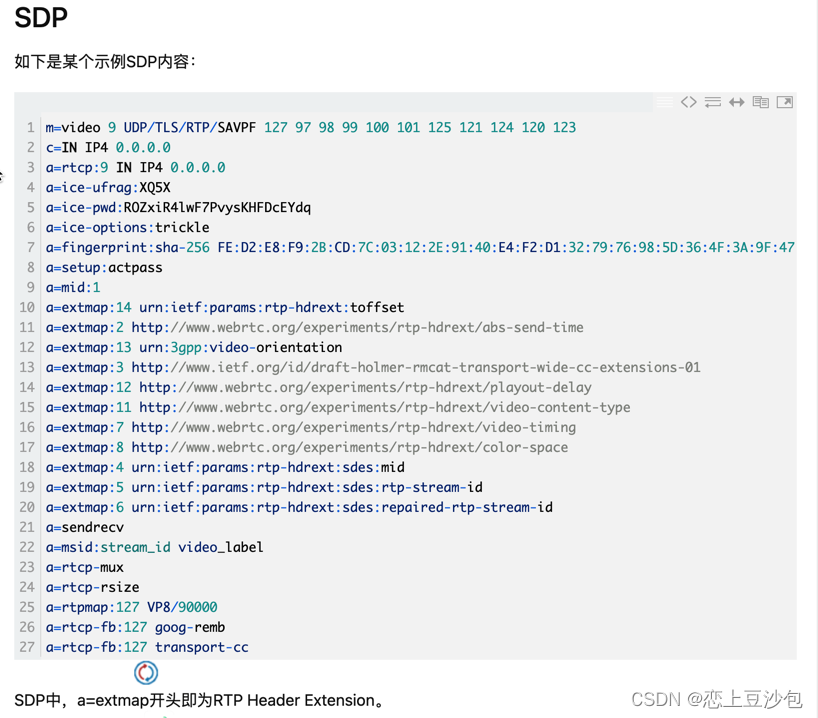

对于RFC中定义的RTP Header Extension，SDP格式如下：

1	a=extmap:<value> urn:ietf:params:rtp-hdrext:<extensionattributes>

对于WebRTC中自定义的RTP Header Extension，SDP格式如下：

1	a=extmap:<value> <URI>
