引言：安装调试一小步，监测精准度一大步
“误差30%的流量数据，竟源于一颗松动的螺丝！”某污水处理厂因安装不当导致全年监测数据失效，损失超百万——这样的案例绝非孤例。在非接触式流量监测领域，多普勒雷达流量计的安装调试绝非“拧螺丝”的简单操作，而是融合流体力学、信号处理与现场经验的精密工程。
随着智慧水务与工业4.0的深度融合，设备安装位置偏移1厘米可能导致流速测算偏差5%，调试参数设置错误可能让百万级智慧平台“失明”。本文将揭秘多普勒雷达流量计的安装黄金法则与调试避坑指南，带您解锁“毫米级精度”背后的技术密码。
一、安装前的四大核心准备
1.场景诊断：
管道场景：测量点需满足前10D后5D直管段（D为管径），避开弯头、泵阀干扰。
明渠场景：选择断面均匀、无漩涡的平直段，坡度控制在0.5%-5%之间。
2.设备选型验证：
高频型号（80GHz）适用于含固量＞15%的污水，低频型号（24GHz）匹配清水场景。
验证防护等级：IP68级适用于水下安装，防爆型为化工场景必选项。
3.工具包清点：
标配含激光测距仪、倾角传感器、信号发生器，特种工况需增配防腐蚀支架。
4.环境校准：
使用超声波测厚仪核查管壁厚度，避免雷达波穿透异常（如内衬橡胶管道需特殊处理）。
二、六步标准化安装流程
步骤1：定位标记
管道安装：在管顶正上方标记安装轴线，水平偏差需＜0.5°。

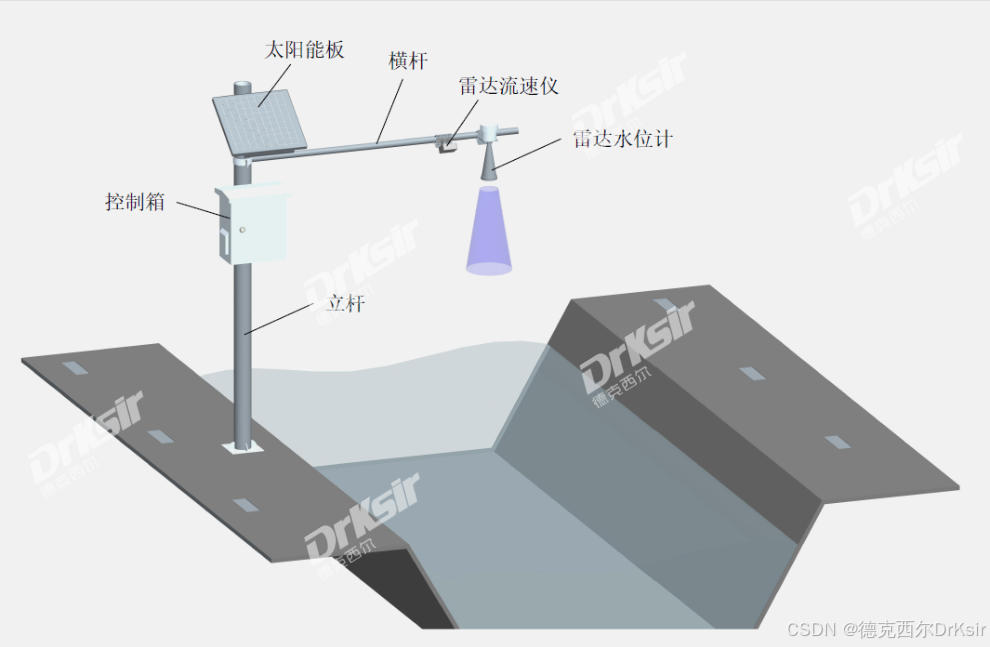

明渠安装：采用三角支架固定，确保雷达波与水面夹角30°-60°（最佳45°）。
步骤2：基座固定
不锈钢基座需用化学锚栓固定，抗拉强度＞50kN，振动场景加装减震垫片。
步骤3：传感器安装
螺纹式安装：顺时针旋入时同步监测扭矩（通常15-20N·m），防止密封圈变形。
法兰式安装：使用石墨垫片，螺栓按对角线顺序分三次紧固至标准扭力值。
步骤4：信号线敷设
采用双层屏蔽电缆，与动力电缆间距＞30cm，过路段穿镀锌钢管保护。
步骤5：供电测试
接通24VDC电源后，观察状态指示灯：绿色常亮为正常，红色闪烁需检查极性。
步骤6：初检确认
用反射板在传感器下方0.5m处测试，信号强度应＞70%，若低于50%需重新校准方位。
三、调试阶段的三大核心模块
模块1：参数智能配置
在HMI界面输入渠道/管道几何参数：
圆形管道：输入直径、内壁材质反射系数（钢0.7，混凝土0.4）
矩形明渠：输入底宽、边坡系数、曼宁系数（0.012-0.04）
流量算法选择：
速度面积法（默认）
水位-流量曲线法（适用于规则断面）
模块2：动态波形校准
触发设备进入实时波形模式，观察雷达回波图：
合格信号：主峰突出，信噪比＞20dB
异常处理：多峰干扰需调整安装高度，基线漂移需检查电源稳定性
模块3：数据对标验证
采用便携式超声波流量计同步测量，要求连续8小时数据偏差＜3%，若超差需：
检查雷达波覆盖区域是否包含流场核心区（流速分布＞85%）
修正流体声速参数（水温每变化10℃，声速变化3%）
四、五大典型场景调试案例
案例1：化工管道泡沫干扰
现象：液面泡沫导致信号衰减60%
解决方案：启用“泡沫穿透模式”，调整雷达波发射角至60°，增益提升至+8dB
案例2：农业灌渠漂浮物遮挡
现象：水草遮挡引发误报
解决方案：设置“动态滤波阈值”，排除移动速度＜0.1m/s的反射体
案例3：市政排水管沉积物影响
现象：淤泥堆积改变有效过流面积
解决方案：激活“底淤补偿算法”，输入实时淤积厚度测量值
案例4：高寒地区信号漂移
现象：-25℃环境下信号强度波动±15%
解决方案：启用温度补偿模块，预热时间延长至30分钟
案例5：多设备信号串扰
现象：相邻流量计雷达波频段重叠
解决方案：重新分配设备信道（2.4GHz/5.8GHz双频可选）
结语：从精准安装到智慧运维，我们定义行业标准
安装调试的每个细节，都在为流量数据的可靠性“加锁”。当您按照本文指南完成最后一项参数校验时，不仅意味着设备就绪，更代表着智慧监测系统的神经末梢已被激活。
作为国家《液体流量计安装规范》参编单位，我司独创的3D全景仿真调试系统，可提前预判98%的现场安装问题。我们为每个项目配备持证工程师团队，提供“安装-调试-培训”全流程服务。立即登录官方平台获取《多普勒雷达流量计安装调试手册（2025最新版）》，让专业力量为您的监测系统保驾护航！
