数据流程分析【原材料库存管理系统】

一、数据流程分析

1.1 含义

数据流程分析就是把数据在现行系统内部的流动情况抽象出来，舍去了具体组织机构、信息载体、处理工作等物理组成，单纯从数据流动过程来考察实际业务的数据处理模式。数据流程分析主要包括对信息的流动、变换、存贮等的分析。其目的是要发现和解决数据流动中的问题。现有的数据流程分析多是通过分层的数据流程图（data flow diagram，简称DFD）来实现的。

1.2 内容

数据流程分析主要包括对信息的流动、变换、存贮等的分析。其目的是要发现和解决数据流动中的问题。这些问题有：数据流程不畅，前后数据不匹配，数据处理过程不合理等等。问题产生的原因有的是属于现行管理混乱，数据处理流程本身有问题，有的也可能是我们调查了解数据流程有误或作图有误。调查的目的就是要尽量地暴露系统存在的问题，并找出加以解决的方法。

二、原材料库存管理系统

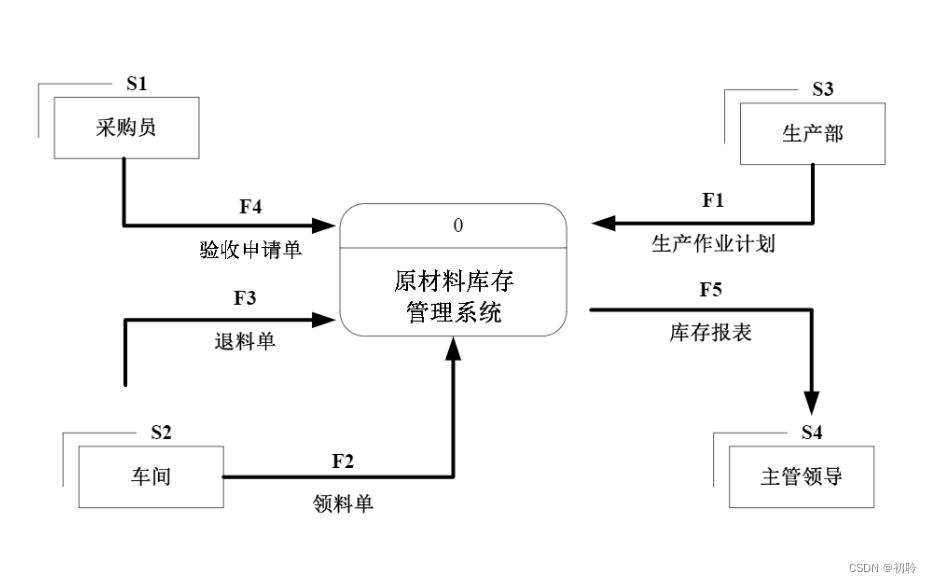

2.1 顶层数据流图

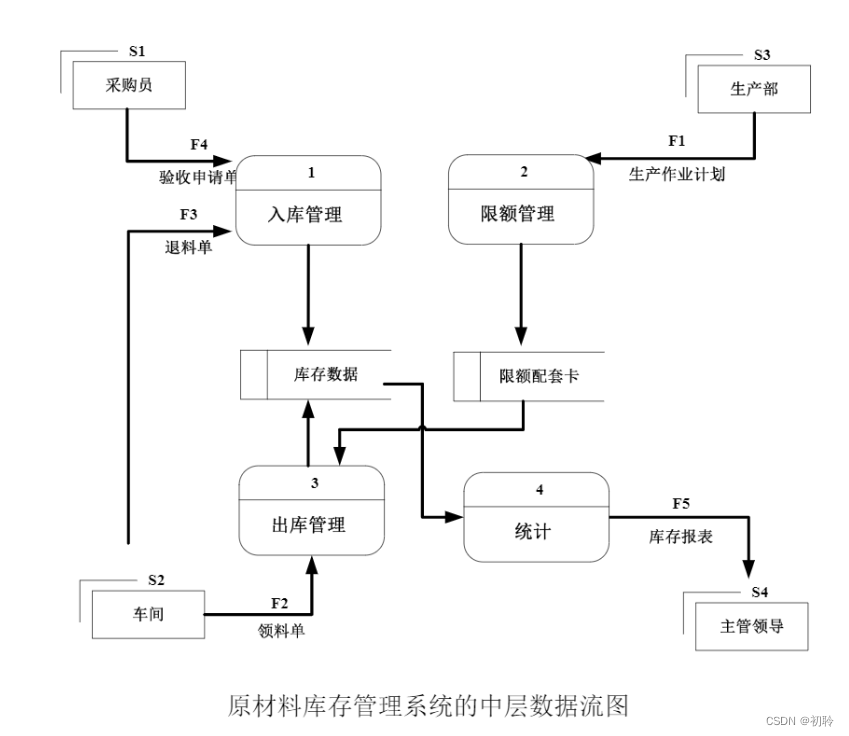

2.2 中层数据流图

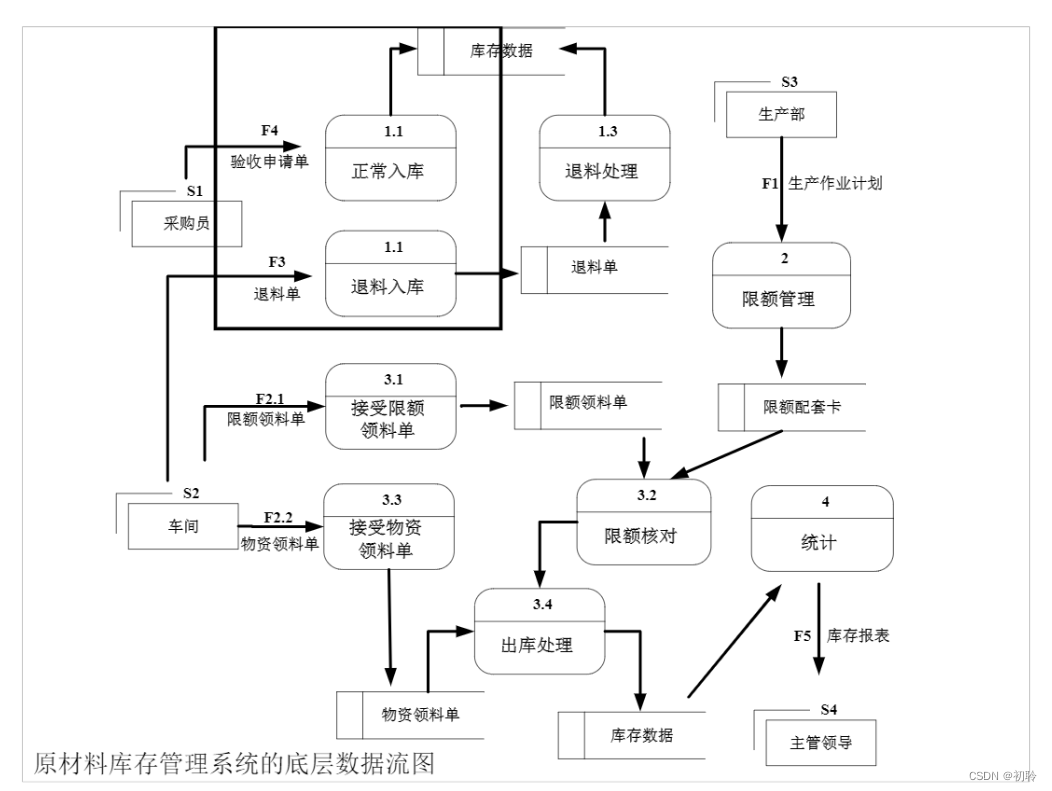

2.3 底层数据流图
