【软考系统架构设计师】计算机组成与体系结构知识点

1、CPU组成：运算器、控制器

1.1、运算器

        算术逻辑单元ALU：数据的算术运算和逻辑运算

        累加寄存器AC：通用寄存器，为ALU提供一个工作区，暂存数据

        数据缓冲寄存器DR：写内存时，暂存指令或数据

        状态条件寄存器PSW：存状态标志与控制标志（也可归为控制器）

1.2、控制器

        程序计数器PC：存储下一条要执行指令的地址

        指令寄存器IR：存储即将执行的指令

        指令译码器ID：对指令中的操作码字段进行分析解释

        时序部件：提供时序控制信号

2、计算机组成结构：冯诺依曼结构和哈佛结构

2.1、冯诺依曼结构也称普林斯顿结构，是一种将程序指令存储器和数据存储器合并在一起的存储结构。特点：

（1）指令和数据存储器合并一起

（2）指令和数据通过相同的数据总线传输（DB数据总线、AB地址总线）

2.2、哈佛结构是一种将程序指令存储和数据存储分开的存储器结构。特点：

（1）一般用于嵌入式系统处理，如DSP数字信号处理器

（2）指令与数据分开存储，即程序存储器和数据存储器是两个独立的存储器，它们独立编址独立访问，可以并行读取，有较高数据吞吐率

（3）有4条总线：指令数据总线、指令地址总线、数据数据总线、数据地址总线

3、嵌入式芯片：DSP（数字信号处理器）、SoC（片上系统）、MPU（微处理器）、MCU（单片微型计算机或单片机）、GPU（图形处理器）

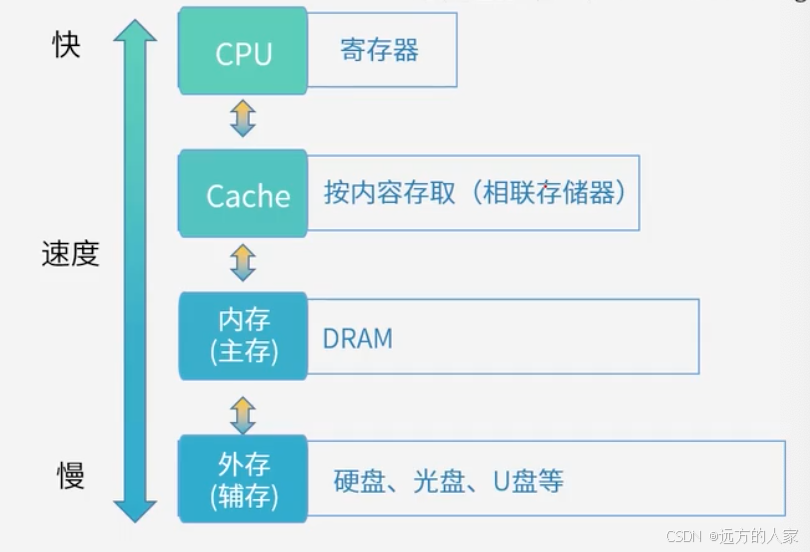

4.1、层次化存储结构：为了解决存储的容量、价格和速度之间的矛盾

4.2、Cache：按内容存取（相联存储器）

        对软件开发人员透明

        改善系统性能的依据是程序的局部性原理（时间局部性和空间局部性）

        读写不可能同时进行

5、存储系统编址

        存储单元个数=最大地址-最小地址+1

        按字编址：存储体的存储单元是字存储单元，即最小寻址单位是一个字（字长不固定）

        按字节编址：存储体的存储单元是字节存储单元，即最小寻址单位是一个字节

        总容量=存储单元个数*编址内容（字或者字节）

        总片数=总容量/每片容量

6、磁盘管理：

        存取时间=寻道时间+等待时间（旋转延迟时间）

        寻道时间是指磁头移动到磁道所需的时间

        等待时间为等待读写的扇区转到磁头下方所用的时间

        读取磁盘数据的时间应包括三个部分：寻道时间、等待时间、传输时间

        注意：平均存取时间是指磁头找到指定数据的时间，不包含传输时间

7、磁盘移臂调度算法：

        先来先服务（FCFS）

        最短寻道时间优先（SSTF）

        扫描算法（SCAN）也叫电梯算法（移动到边缘才调头）

        LOOK算法（SCAN算法优化，只移动到没有要访问的磁道就掉头）

        循环扫描算法（CSCAN）（移动到边缘才返回）

        CLOOK算法（CSCAN算法优化，只移动到没有要访问的磁道就返回）

8、数据传输控制方式

8.1、程序控制（查询）方式：分为无条件传送和程序查询方式两种。

        程序查询方式是指CPU不断查询I/O是否准备好数据，如果准备好了，则CPU会调用数据进行处理，如果没有准备好，CPU会持续等待I/O准备数据。方法简单，硬件开销小，但I/O能力不高，严重影响CPU的利用率。

8.2、程序中断方式：CPU不需要等待I/O准备数据，只是在收到中断请求时才会暂停当前的操作，转而响应I/O中断服务程序。这个过程涉及保护现场（存储断点的位置）、返回断点，断点信息一般保存在栈中。这种方式能够对突发事件做出快速响应。

8.3、DMA方式：为了在主存和外设之间实现高速、批量数据交换而设置的。DMA方式比程序控制方式和中断方式都高效。DMAC向总线裁决逻辑提出总线请求，CPU执行完当前总线周期即可释放总线控制权，此时DMA响应，通过DMAC通知I/O接口开始DMA传输。

8.4、通道方式：通过硬件实现

8.5、I/O处理机：通过硬件实现

9.1、总线：一组能为多个部件分时共享的公共信息传输线路。分时是指同一时刻仅允许一个部件发送信息，但允许多个部件同时从总线上接收相同的信息。

        根据线数分为：串行总线（适合长距离传输）和并行总线（适合近距离连接）

        根据传输内容分为：数据总线（DB）、地址总线（AB）、控制总线（CB）

        总线通信方式分为：单工（单向传输）、半双工（轮流双向传输）、全双工（同时双向传输）

        串行总线的波特率在传输过程中可以修改

9.2、总线的指标：

        总线宽度：总线可同时传输的数据数，单位为bit

        总线带宽：总线单位时间内可以传输的总数据数，计算公式为：总线带宽=频率 x 宽度/8，单位为B/s即字节/秒

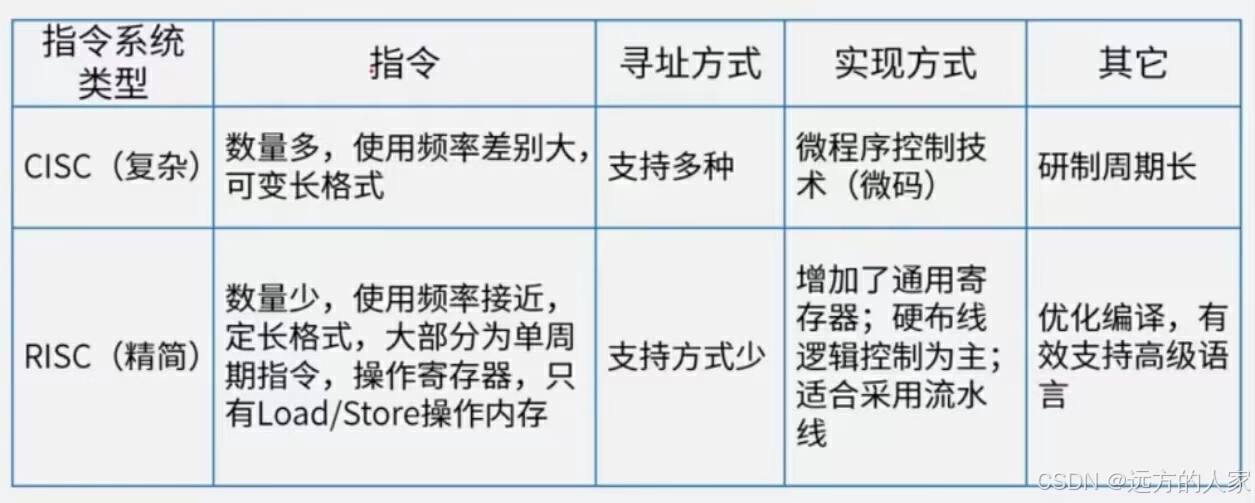

10.1、CISC（Complex Instruction Set Computers）复杂指令集计算机 如x86

10.2、RISC（Reduced Instruction Set Computers）精简指令集计算机 如ARM

11、流水线：在程序执行时多条指令重叠进行操作的一种准并行处理实现技术。

        流水线周期：执行时间最长的一段

        流水线执行时间=第1条指令执行时间+(指令条数-1)*流水线周期

        流水线吞吐率（Though Put rate）TP：单位时间内流水线完成的任务数量或输出的结果数量。

        TP=指令条数/流水线执行时间

        最大吞吐率TPmax=1/流水线周期

        流水线加速比：完成同样一批任务，不使用流水线所用时间与使用流水线所用时间之比。通常加速比大于1。
