方案选择
单片机的选择
方案一：AT89C52是美国ATMEL公司生产的低电压，高性能CMOS型8位单片机，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器(CPU)和Flash存储单元，功能强大。其片内的8K程序存储器是FLASH工艺的，这种单片机对开发设备的要求很低，开发时间也大大缩短。写入单片机内的程序还可以进行加密，这又很好地保护我们的劳动成果。再者，AT89C52目前的售价比8031还低，市场供应也很充足。AT89C52可构成真正的单片机最小应用系统，缩小系统体积，增加系统的可靠性，降低系统的成本。只要程序长度小于8K，四个I/O口全部提供给用户。可用5V电压编程，而且擦写时间仅需lOms。AT89C51芯片提供三级程序存储器加密，提供了方便灵活而可靠的硬加密手段，能完全保证程序或系统不被仿制。PO口是三态双向口，通称数据总线口，因为只有该口能直接用于对外部存储器的读/写操作。
方案二：STC89C52系列单片机的指令系统和AT89C52系列的完全兼容，但实际操作起来却存在很多问题：
（1）AT89C52不带ISP下载，要用下载器才行，STC89C52可以用你的USB转串口下载，下载软件可以到STC厂家网上去下。
（2）STC单片机执行指令的速度很快，大约是AT的3-30倍，尽管快是好事，但这样一来，你在AT上好使的程序在STC上不一定好用，最典型的例子就是那些对时序有严格要求的模块，用STC时注意得加长延时，大约是AT的10—30倍就差不多，这一点自己调试就知道了。
（3）STC单片机对工作环境的要求比较低，电压低于5伏时仍然正常工作，甚至3伏到4伏之间都还可以工作，然而这样的环境下AT肯定不行了，所以当一个系统用STC单片机好用，但用AT的单片机不工作时，直接查最小系统，看单片机的供电是否正常。
比较这两种方案，由于在学校期间学过数字电路、单片机原理、C语言程序设计，综合考虑单片机的各部分资源和作为学生能够获得的资源，经过对比此次设计要求，我选择用STC系列芯片完成。而且学校也提供了相应的硬件操作平台，实际操作起来比较方便，故STC为更合理的选择。本系统选择STC89C52单片机作为主控芯片。足够本设计运行，且价格便宜，下载程序方便。
STC89C52单片机核心系统电路设计
STC89C52RC是STC公司生产的一种低功耗、高性能CMOS8位微控制器，具有8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核，但是做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。具有以下标准功能：8k字节Flash，512字节RAM， 32 位I/O 口线，看门狗定时器，内置4KB EEPROM，MAX810复位电路，3个16 位定时器/计数器，4个外部中断，一个7向量4级中断结构（兼容传统51的5向量2级中断结构），全双工串行口。另外 STC89C52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。最高运作频率35MHz，6T/12T可选。
一、STC89C52主要特性如下：
（1）8K字节程序存储空间；
（2）512字节数据存储空间；
（3）内带4K字节EEPROM存储空间;
（4）可直接使用串口下载。
二、STC89C52主要参数如下：
（1）增强型8051单片机，6时钟/机器周期和12 时钟/机器周期可以任意选择，指令代码完全兼容传统8051；
（2）工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V 单片机）；
（3）工作频率范围：0～40MHz，相当于普通8051的0～80MHz，实际工作 频率可达48MHz；
（4）用户应用程序空间为8K字节；
（5）片上集成512 字节RAM；
（6）通用I/O 口（32个），复位后为：P1/P2/P3 是准双向口/弱上拉，P0口是漏极开路输出，作为总线扩展用时，不用加上拉电阻，作为 I/O口用时，需加上拉电阻；
（7）ISP（在系统可编程）/IAP（在应用可编程），无需专用编程器，无需专用仿真器，可通过串口（RxD/P3.0,TxD/P3.1）直接下载用户程序，数秒即可完成一片；
（8）具有EEPROM功能；
（9）共3个16 位定时器/计数器。即定时器T0、T1、T2；
（10）外部中断4路，下降沿中断或低电平触发电路，Power Down 模式可 由外部中断低电平触发中断方式唤醒；
（11）通用异步串行口（UART），还可用定时器软件实现多个UART；
（12）工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）；
（13）PDIP封装。
三、STC89C52单片机相关引脚说明：
（1）VCC：供电电压。
（2）GND：接地。
（3）P3.0 RXD（串行输入口）
（4）P3.1 TXD（串行输出口）
（5）P3.2 /INT0（外部中断0）
（6）P3.3 /INT1（外部中断1）
（7）P3.4 T0（记时器0外部输入）
（8）P3.5 T1（记时器1外部输入）
（9）P3.6 /WR（外部数据存储器写选通）
（10）P3.7 /RD（外部数据存储器读选通）
（11）RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
（12）ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
（13）/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
（14）/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
（15）XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
（16）XTAL2：来自反向振荡器的输出。
一、硬件方案
硬件构成：51单片机最小系统电路（复位电路+晶振时钟电路+单片机电源电路）+LED灯控制电路+串口蓝牙通信电路+总电源供电电路；
二、设计功能
1、单片机型号：STC89C52/51、AT89C52/51、AT89S52/51 都可通用。
2、手机APP无线蓝牙通信，蓝牙socket通信方式；
3、使用网上免费开源下载的APP（SPP串口蓝牙），避开答辩APP的由来，我们的APP安装包均是免费赠送的；
4、手机端APP蓝牙无线，可以单独的控制LED灯的开关，也可以整个的控制LED灯的打开或者关闭；
5、APP通过无线蓝牙连接的方式，做到APP和单片机系统相结合，不单单是传统的硬件控制；

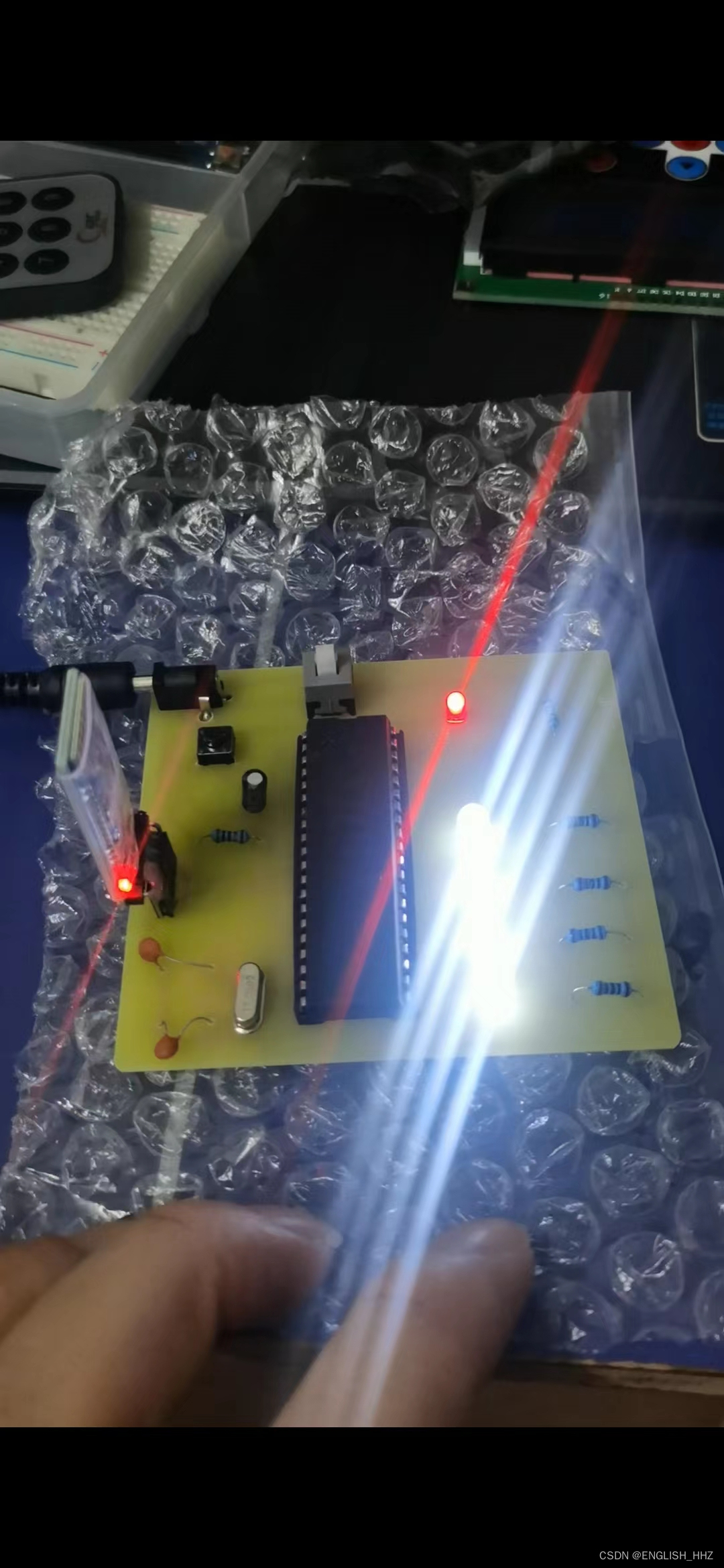

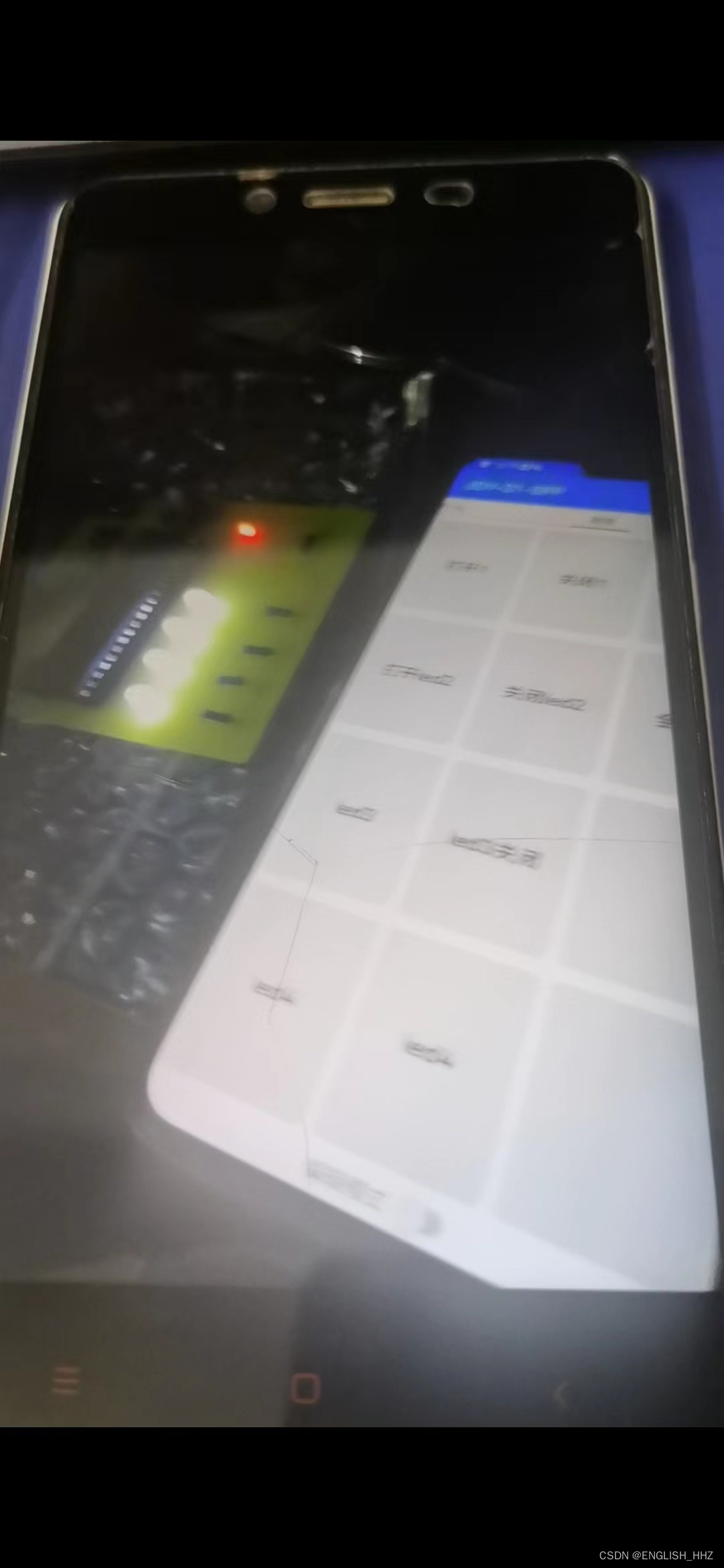

三、实物图

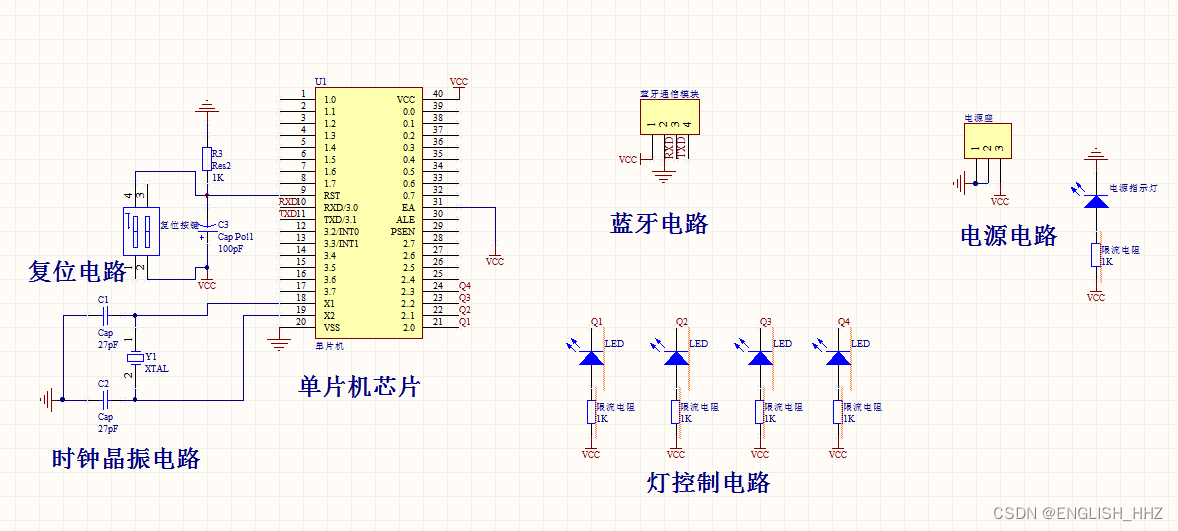

四、原理图
在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

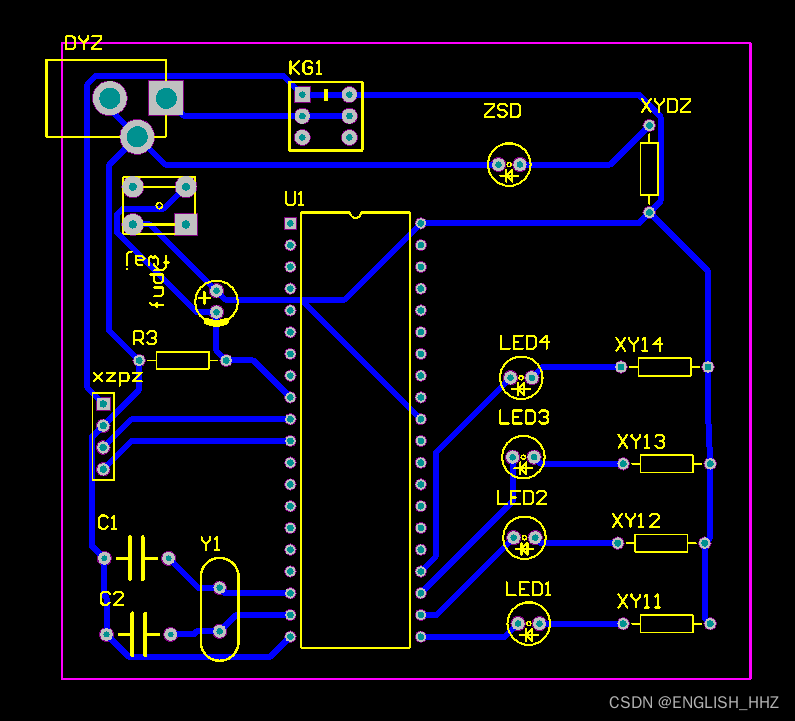

五、PCB图
在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

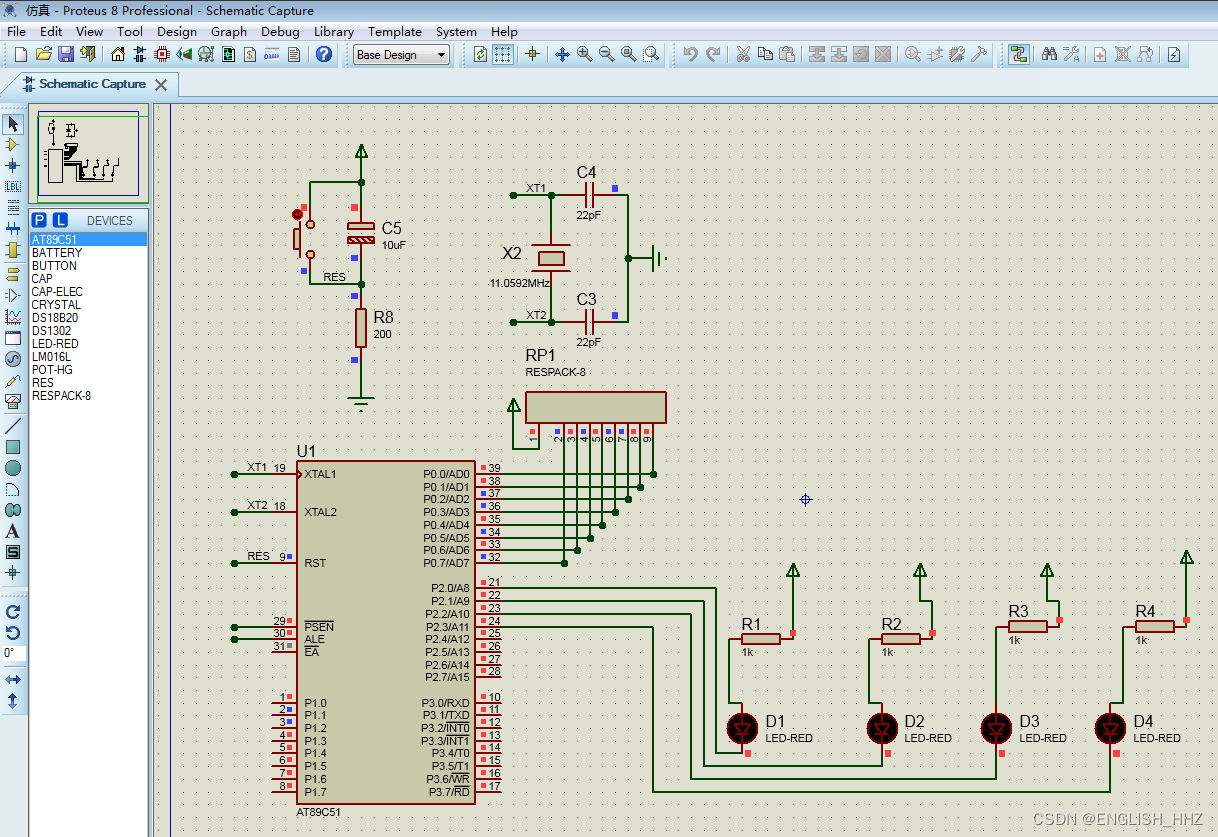

六、Proteus仿真
七、程序源码
Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程，那么Keil几乎就是你的不二之选，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。
