摘 要
随着社会的发展，人类科技的进步，各行各业都在使自己的产品智能化、数字化，因老式的热水器使用煤气或天然气对水进行燃烧加热，用手动的方式调节温度，不仅不能够精确的确定使用者需要的水温，而且还存在一定的危险性。
电热水器是一种可供浴室、洗手间及厨房使用的家用电器，随着人们生活质量的提高，现代的家用电热水器已经摒弃了以前的做法，而采用一种更加精确、安全的实施方案。
C语言对单片机编程有诸多优点，例如：便于移植、句法检查时错误少、坚固性好、头文件种类诸多，能够方便快捷使用各种函数等。本文采用STC89C52单片机作为控制器，使用C语言编写程序,设计了一款智能家用电热水器。使用按键键盘设定温度，温度可以精确到0.1摄氏度，并使用LED灯显示，能够精确提供用户所需温度的温水。采用DS18B20采集温度，使用LED灯显示，精确的显示出采集的水温。当所需温度高于当前采集的水温时，使用继电器控制外接加热源，当所需温度低于当前采集的水温时，继电器断开不加热。当所需温度高于采集温度时，继电器吸合开始加热。基本实现了智能控制功能。
关键字：18B20、STC89C52、热水器 LCD1602显示
引 言
随着人们生活水平的提高，热水器在人们的生活中扮演着越来越重要的角色，越来越受到人们的青睐。由于燃气热水器易受水压限制，而且安全性较差。每年使用燃气热水器造成的爆炸、中毒等事故也屡有所闻。消费者对燃气热水器怀有一定的惧怕感，所以燃气热水器渐渐淡出市场。而智能电热水器越来越受到人们的认可。
电热水器在中国的历史已经有10多年了，期间也经历了数次起落的过程，在上个世纪的最后几年，随着国外品牌的进入和国内一些大家电厂的目光转向电热水器，智能储水式电热水器能适应任何天气变化，普通家庭可直接安装使用，长时间通电可以大流量供热水。使用时不产生废气，既安全又卫生。目前市场上销售的电热水器多数还带有防触电装置。干净卫生，不必分室安装，调温方便。在电热水器发展到如今的水平，已经可以基本满足生产生活中的需求。但为求精益求精，当今学者将目光放在了更好的调节控制水温水位上，尽可能得使其更智能化，能够做到更加的安全稳定舒适。我国在对电热水器水温水位系统的研究已取得很大的成就，并在不断地完善之中。
智能电热水器水温水位检测器是采用数字化测量技术，把连续的模拟量（电信号）转换成不连续、离散的数字形式并加以显示的仪表仪器。传统的电热水器水温水位检测器功能单一、精度低，不能满足数字化时代的需求，然而采用单片机的电热水器水温水位检测器功能多样化、精度高、抗干扰能力强。本文所研究的电热水器水温水位检测器是以STC89C52单片机作为主控制元件来能实现热水器里的水温显示在数码管。更进一步的采用继电器实现自动控制加热装置，是单片机应用在工业、农业、国防、医药、卫生等各行各业中的一个典型而普通的例子，随着科学技术的进一步发展，人们生活水平的不断提高，智能电热水器越来越受人们的青睐，同时节安全、节能、易操作也是不可缺少的。在本设计中，研究智能电热水器的水温检测器非常有意义。
方案选择
单片机的选择
方案一：AT89C52是美国ATMEL公司生产的低电压，高性能CMOS型8位单片机，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器(CPU)和Flash存储单元，功能强大。其片内的8K程序存储器是FLASH工艺的，这种单片机对开发设备的要求很低，开发时间也大大缩短。写入单片机内的程序还可以进行加密，这又很好地保护我们的劳动成果。再者，AT89C52目前的售价比8031还低，市场供应也很充足。AT89C52可构成真正的单片机最小应用系统，缩小系统体积，增加系统的可靠性，降低系统的成本。只要程序长度小于8K，四个I/O口全部提供给用户。可用5V电压编程，而且擦写时间仅需lOms。AT89C51芯片提供三级程序存储器加密，提供了方便灵活而可靠的硬加密手段，能完全保证程序或系统不被仿制。PO口是三态双向口，通称数据总线口，因为只有该口能直接用于对外部存储器的读/写操作。
方案二：STC89C52系列单片机的指令系统和AT89C52系列的完全兼容，但实际操作起来却存在很多问题：
（1）AT89C52不带ISP下载，要用下载器才行，STC89C52可以用你的USB转串口下载，下载软件可以到STC厂家网上去下。
（2）STC单片机执行指令的速度很快，大约是AT的3-30倍，尽管快是好事，但这样一来，你在AT上好使的程序在STC上不一定好用，最典型的例子就是那些对时序有严格要求的模块，用STC时注意得加长延时，大约是AT的10—30倍就差不多，这一点自己调试就知道了。
（3）STC单片机对工作环境的要求比较低，电压低于5伏时仍然正常工作，甚至3伏到4伏之间都还可以工作，然而这样的环境下AT肯定不行了，所以当一个系统用STC单片机好用，但用AT的单片机不工作时，直接查最小系统，看单片机的供电是否正常。
比较这两种方案，由于在学校期间学过数字电路、单片机原理、C语言程序设计，综合考虑单片机的各部分资源和作为学生能够获得的资源，经过对比此次设计要求，我选择用STC系列芯片完成。而且学校也提供了相应的硬件操作平台，实际操作起来比较方便，故STC为更合理的选择。本系统选择STC89C52单片机作为主控芯片。足够本设计运行，且价格便宜，下载程序方便。
显示器选择方案
方案一：采用12864液晶显示屏。液晶显示模块是128×64点阵的汉字图形型液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。可与CPU直接接口，提供两种界面来连接微处理机：8-位并行及串行两种连接方式。具有多种功能：光标显示、画面移位、睡眠模式等。
方案二：采用LCD1602液晶显示屏。LCD1602A 是一种工业字符型液晶，能够同时显示16x02 即32个字符。（16列2行）。1602只能显示字母、数字和符号能显示16*2个字符，但寄存器不止32个，有一些显示效果，如字符一个个显示、字符从左到右或从右到左显示等等，显示效果简单。
总结：在编程使用方面，两者难度差不多，原理差不多，都是写指令、写地址、写数据等等。当然12864液晶屏显示更全面、字符更多。相比于1602液晶屏、12864能更形象具体的实现显示功能。不过1602液晶屏也能实现设计的要求。网上买比较廉价，最低的六块钱左右。而12864液晶显示屏最便宜的也要四十块钱。从造价方面考虑，当然是价格低廉的优先。而LCD1602A就是最好的选择。
一、硬件方案
硬件构成：本设计采用51单片机+ 防水18B20温度传感器+LCD1602液晶+继电器+按键+蜂鸣器设计而成。
二、设计功能
1.单片机型号：STC89C52/51、AT89C52/51、AT89S52/51 都可通用。
2、设计自带单片机上电复位电路、手动复位电路（复位按键）、晶振电路（给单片机提供时钟周期）。
3、采集LCD1602液晶显示实际温度值,报警参数可以同时显示出来，直观明了，温度精确的小数点显示。
4、有两种模式：自动模式和手动模式，具有水温和水位控制功能。
5、具有预约开启热水器的功能，可以设置预约时间小时和分钟，时间一到加热继电器工作加热，这样更加智能和节能。
6、自动模式：当18B20温度传感器测到的实际温度低于设定的温度下限值时继电器自动吸合指示灯亮模拟加热，当温度高于上限值时继电器自动关闭停止加热。
7、水位检测有低、中、高。当水位低时会自动停止加热防止干烧，并启动加水继电器工作模拟加水，当水位高于高水位时自动停止加水。
8、蜂鸣器的提示声音不同，当温度低于下限时，蜂鸣器会长鸣一声，当温度高于上限时，蜂鸣器会发出滴滴的声音，此功能更加清楚的知道热水器的工作状态。
9、手动模式：当温度在上、下限范围之间时，可以按加键手动开启和关闭加热继电器，当水位低平高水位的时可以按减键手动开启和关闭水位继电器加水。
10、可以设置温度上限和温度下限值，设置的参数具有掉电保存功能，保存在STC单片机内部。
11、防水温度传感器，即可以测水温又可以测空气的温度，温度精确到小数点显示。
12、按键具有连加、连减的功能，在设置参数时按键按着不动可以实现连加、连减的功能，设置起来非常方便。
13、温度测量范围：0度到99.9度

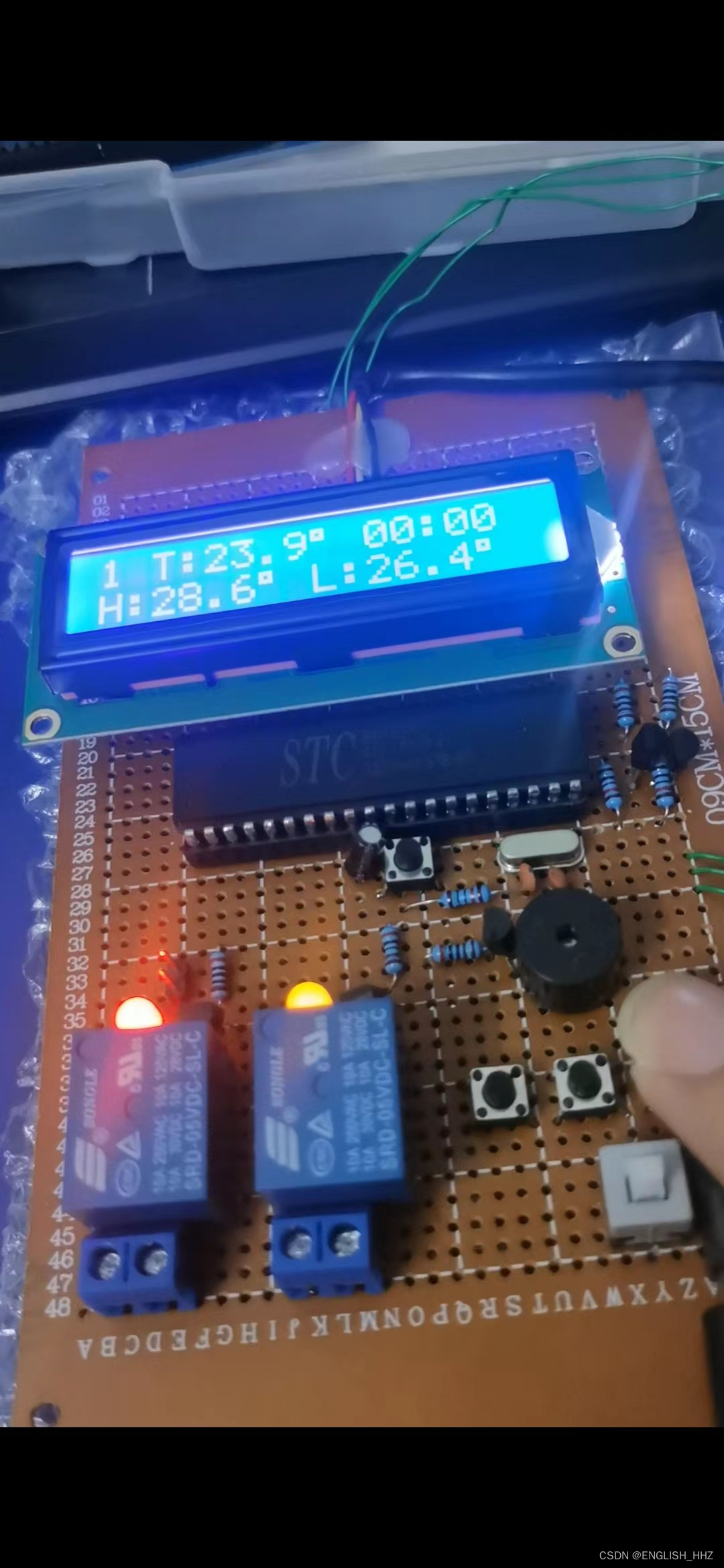

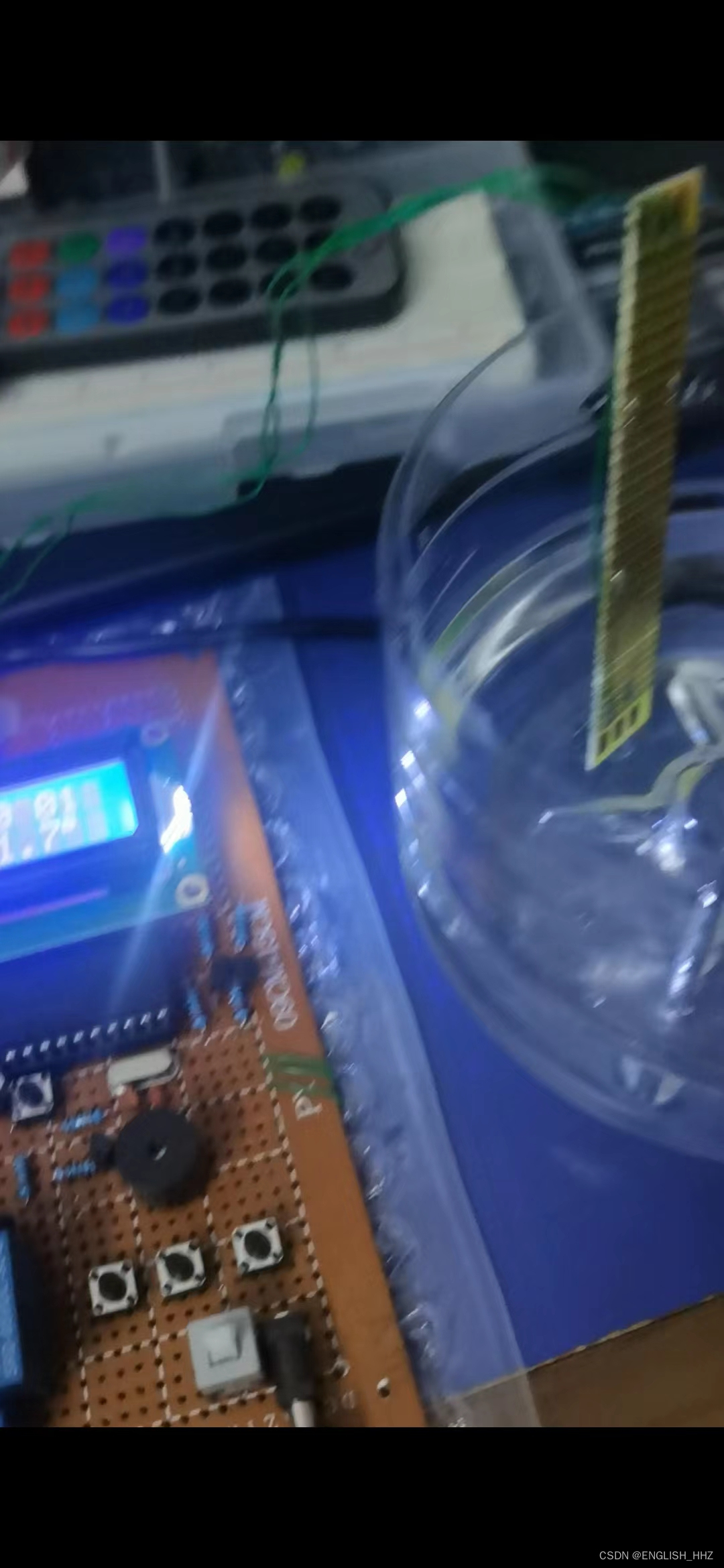

三、实物图
单片机模块设计
单片微型计算机是随着微型计算机的发展而产生和发展的。自从1975 年美国德克萨斯仪器公司的第一台单片微型计算机（ 简称单片机）TMS-1000 问世以来，迄今为止，单片机技术已成为计算机技术的一个独特分支，单片机的应用领域也越来越广泛，特别是在工业控制中经常遇到对某些物理量进行定时采样与控制的问题，在仪器仪表智能化中也扮演着极其重要的角色。
如果将8位单片机的推出作为起点，那么单片机的发展历史大致可以分为以下几个阶段：
第一阶段（1976—1978）：单片机的探索阶段。以Intel公司的MCS-48为代表。MCS-48的推出是在工控领域的探索，参与这一探索的公司还有Motorola、Zilog等。都取得了满意的效果。这就是SCM的诞生年代，“单片机”一词即由此而来。
第二阶段（1978—1982）：单片机的完善阶段。Intel公司在MCS-48基础上推出了完善的、典型的单片机系列MCS-51。它在以下几个方面奠定了典型的通用总线型单片机体系结构。
（1）完善的外部总线。MCS-51设置了经典的8位单片机的总线结构，包括8位数据总线、16位地址总线、控制总线及具有多机通信功能的串行通信接口。
（2）CPU外围功能单元的集中管理模式。
（3）体现工控特性的地址空间及位操作方式。
（4）指令系统趋于丰富和完善，并且增加了许多突出控制功能的指令。
第三阶段（1982—1990）：8位单片机的巩固发展及16位单片机的推出阶段，也是单片机向微控制器发展的阶段。Intel公司推出的MCS-96系列单片机，将一些用于测控系统的模数转换器、程序运行监视器、脉宽调制器等纳入片中，体现了单片机的微控制器特征。
第四阶段（1990—）：微控制器的全面发展阶段。随着单片机在各个领域全面、深入地发展和应用，出现了高速、大寻址范围、强运算能力的8位/16位/32位通用型单片机，以及小型廉价的专用型单片机。
单片机是在集成电路芯片上集成了各种元件的微型计算机，这些元件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时/计数器、中断系统、时钟部件的集成和I/O接口电路。由于单片机具有体积小、价格低、可靠性高、开发应用方便等特点，因此在现代电子技术和工业领域应用较为广泛，在智能仪表中单片机是应用最多、最活跃的领域之一。在控制领域中,现如今人们更注意计算机的底成本、小体积、运行的可靠性和控制的灵活性。在各类仪器、仪表中引入单片机，使仪器仪表智能化，提高测试的自动化程度和精度，提高计算机的运算速度，简化仪器仪表的硬件结构，提高其性能价格比。
单片机引脚介绍
单片机主要特点：
（1）有优异的性能价格比。
（2）集成度高、体积小、有很高的可靠性。单片机把各功能部件集成在一块芯片上，内部采用总线结构，减少了各芯片之间的连线，大大提高了单片机的可靠性和抗干扰能力。另外，其体积小，对于强磁场环境易于采取屏蔽措施，适合在恶劣环境下工作。
（3）控制功能强。为了满足工业控制的要求，一般单片机的指令系统中均有极丰富的转移指令、I/O口的逻辑操作以及位处理功能。单片机的逻辑控制功能及运行速度均高于同一档次的微机。
（4）低功耗、低电压，便于生产便携式产品。
（5）外部总线增加了I2C（Inter-Integrated Circuit）及SPI(Serial Peripheral Interface)等串行总线方式，进一步缩小了体积，简化了结构。
（6）单片机的系统扩展和系统配置较典型、规范，容易构成各种规模的应用系统。
优异的性能价格比。
1）集成度高、体积小、有很高的可靠性。
单片机把各功能部件集成在一块芯片上，内部采用总线结构，减少了各芯片之间的连线，大大提高了单片机的可靠性与抗干扰能力。另外，其体积小，对于强磁场环境易于采取屏蔽措施，适合于在恶劣环境下工作。
此外，程序多采取固化形式也可以提高可靠性。
2）控制功能强。
为了满足工业控制要求，一般单片机的指令系统中均有极丰富的转移指令、I/O口的逻辑操作以及位处理功能。单片机的逻辑控制功能及运行速度均高于同一档次的微机。
单片机的系统扩展、系统配置较典型、规范，容易构成各种规模的应用系统。
VCC：STC89C52电源正端输入，接+5V。
GND：电源地端。
XTAL1: 单芯片系统时钟的反相放大器输入端。
XTAL2： 系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和 XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。
RESET：STC89C52的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。
EA/Vpp："EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。因此在8031及8032中，EA引脚必须接低电平，因为其内部无程序存储器空间。如果是使用 8751 内部程序空间时，此引脚要接成高电平。此外，在将程序代码烧录至8751内部EPROM时，可以利用此引脚来输入21V的烧录高压（Vpp）。
ALE/PROG：ALE是英文"Address Latch Enable"的缩写，表示地址锁存器启用信号。STC89C52可以利用这支引脚来触发外部的8位锁存器（如74LS373），将端口0的地址总线（A0～A7）锁进锁存器中，因为STC89C52是以多工的方式送出地址及数据。平时在程序执行时ALE引脚的输出频率约是系统工作频率的1/6，因此可以用来驱动其他周边晶片的时基输入。此外在烧录8751程序代码时，此引脚会被当成程序规划的特殊功能来使用。
PSEN：此为"Program Store Enable"的缩写，其意为程序储存启用，当8051被设成为读取外部程序代码工作模式时（EA=0），会送出此信号以便取得程序代码，通常这支脚是接到EPROM的OE脚。STC89C52可以利用PSEN及RD引脚分别启用存在外部的RAM与EPROM，使得数据存储器与程序存储器可以合并在一起而共用64K的定址范围。
PORT0（P0.0～P0.7）：端口0是一个8位宽的开路汲极（Open Drain）双向输出入端口，共有8个位，P0.0表示位0，P0.1表示位1，依此类推。其他三个I/O端口（P1、P2、P3）则不具有此电路组态，而是内部有一提升电路，P0在当做I/O用时可以推动8个LS的TTL负载。
PORT2（P2.0～P2.7）：端口2是具有内部提升电路的双向I/O端口，每一个引脚可以推动4个LS的TTL负载，若将端口2的输出设为高电平时，此端口便能当成输入端口来使用。P2除了当做一般I/O端口使用外，若是在STC89C52扩充外接程序存储器或数据存储器时，也提供地址总线的高字节A8～A15，这个时候P2便不能当做I/O来使用了。
PORT1（P1.0～P1.7）：端口1也是具有内部提升电路的双向I/O端口，其输出缓冲器可以推动4个LS TTL负载，同样地若将端口1的输出设为高电平，便是由此端口来输入数据。如果是使用8052或是8032的话，P1.0又当做定时器2的外部脉冲输入脚，而P1.1可以有T2EX功能，可以做外部中断输入的触发脚位。
PORT3（P3.0～P3.7）：端口3也具有内部提升电路的双向I/O端口，其输出缓冲器可以推动4个TTL负载，同时还多工具有其他的额外特殊功能，包括串行通信、外部中断控制、计时计数控制及外部数据存储器内容的读取或写入控制等功能。
其引脚分配如下：
P3.0：RXD，串行通信输入。
P3.1：TXD，串行通信输出。
P3.2：INT0，外部中断0输入。
P3.3：INT1，外部中断1输入。
P3.4：T0，计时计数器0输入。
P3.5：T1，计时计数器1输入。
P3.6：WR：外部数据存储器的写入信号。
P3.7：RD，外部数据存储器的读取信号。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。

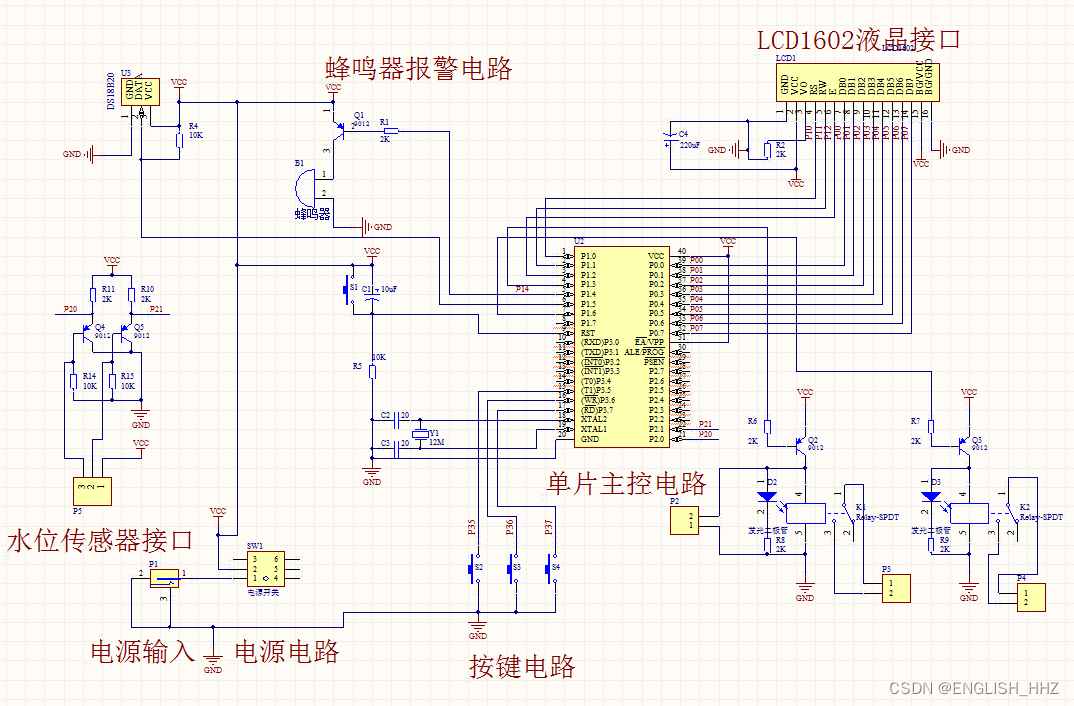

四、原理图
在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

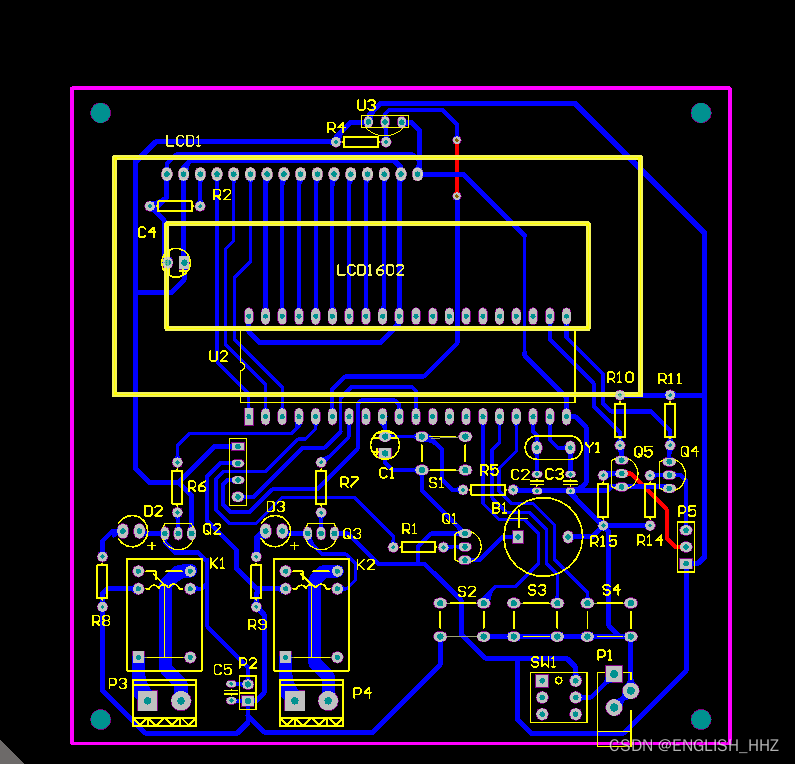

五、PCB图
在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

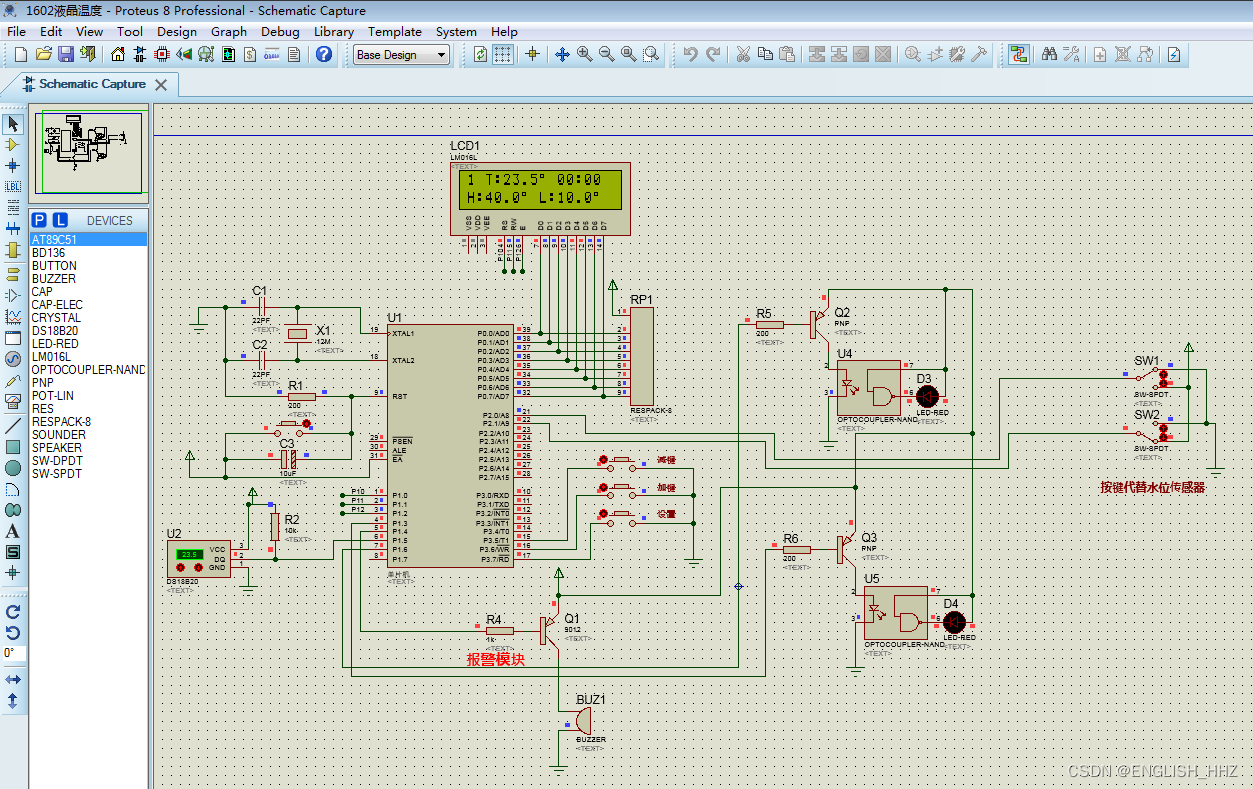

六、Proteus仿真

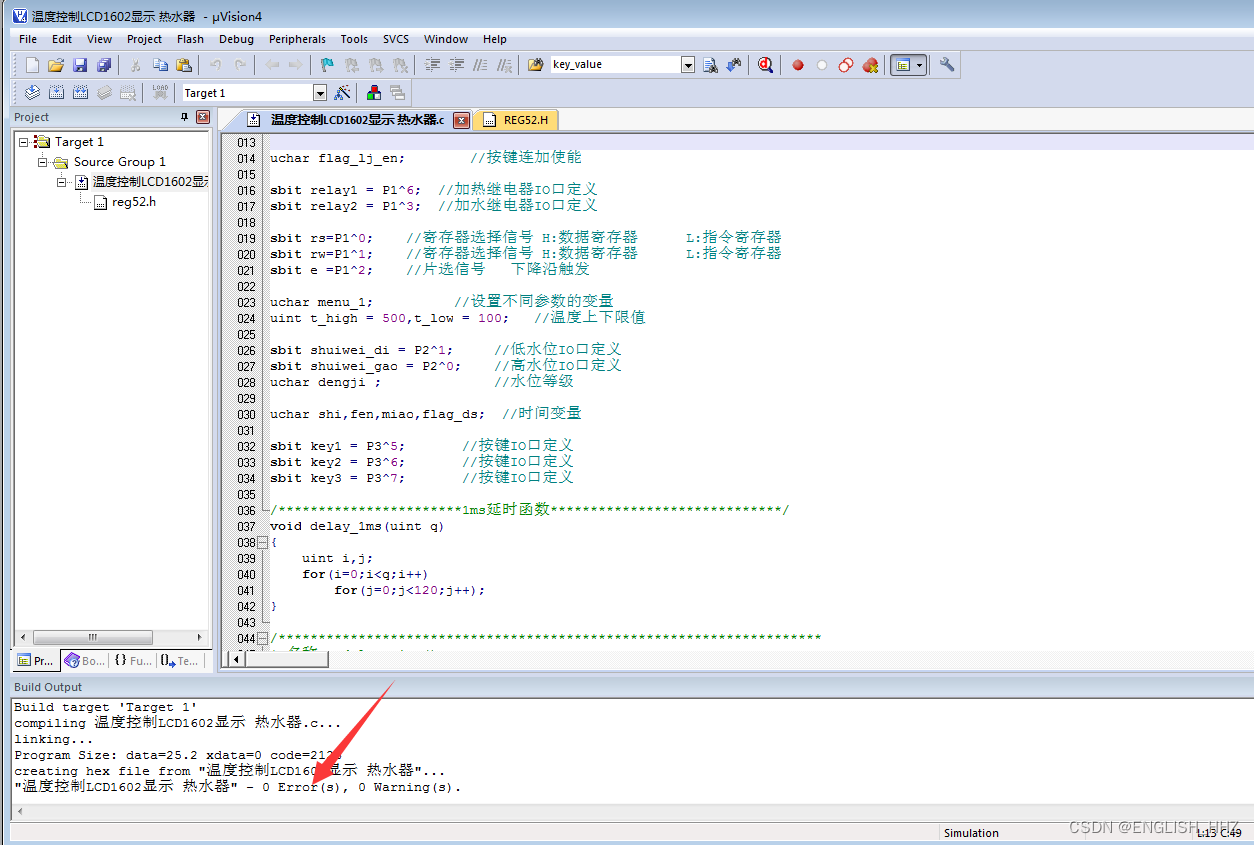

七、程序源码
Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程，那么Keil几乎就是你的不二之选，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

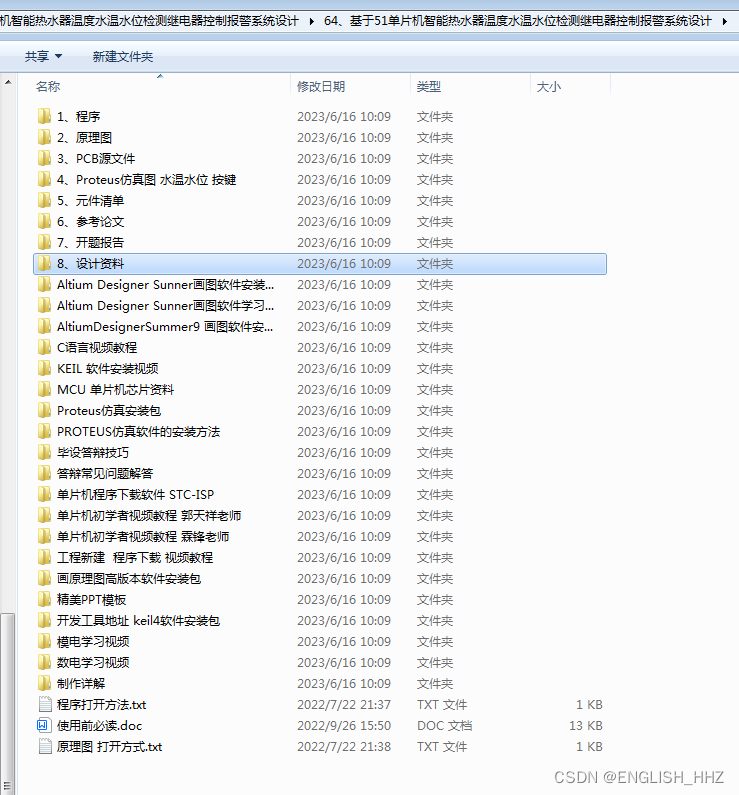

资料包括：
