79、基于STM32单片机DHT11温湿度无线蓝牙手机APP监控报警系统(程序+原理图+PCB图+设计资料+参考论文+开题报告+元器件清单等)

摘　要

温湿度控制已成为当今社会研究的热门项目。是工农业生产过程中必须考虑的因素。作为最常见的被控参数。温度和湿度已经不再是相互独立的物理量，而应在系统中综合考虑。广泛应用于实验室、大棚、花圃、粮仓乃至土壤等各个领域。而传统的温湿度控制则利用湿度表、毛发湿度表、双金属式测量计和湿度试纸等测试器材。通过人工进行检测。对不符合温度和湿度要求的库房进行通风、降温、去湿等操作。这种人工测试方法费时费力，效率低。切随机性较大。误差大。因此就需要一种造价低廉、使用方便且计算精确的温湿度控制仪器。利用单片机对温、湿度控制，具有控温、湿精度高、功能强、体积小、价格低，简单灵活等优点，很好的满足了工艺要求。

本文通过使用STM32单片机、DHT11传感器模块、1602液晶显示屏模块，无线蓝牙模块以及报警模块。简单明了的实现的可提要求。DHT11数字温湿度传感器把采集到的温湿度数据传给单片机。经过单片机的处理。准确的显示到液晶屏上。并对温湿度设置上下限。越限报警。

关键词：单片机　DHT11传感器　1602液晶显示屏　STM32　报警

课题研究的背景

温度、湿度和人类的生产、生活有着密切的关系，同时也是工业生产中最常见最基本的工艺参数，例如机械、电子、石油、化工等各类工业中广泛需要对温度湿度的检测与控制。并且随着人们生活水平的提高，人们对自己的生存环境越来越关注。而空气中温湿度的变化与人体的舒适度和情绪都有直接的影响，所以对温度湿度的检测及控制就非常有必要了。

随着科技的飞速发展和普及，高性能设备越来越多，各行各业对温湿度的要求也越来越高。传统的温湿度检测模式是以人为基础，依靠人工轮流值班，人工巡回查看等方式来测量和记录环境状况信息。在这种模式下，不仅效率低不利于人才资源的充分利用，而且缺乏科学性，许多重大事故都是由人为因素造成的，人工维护缺乏完整的管理系统。而问世监控系统就可以解决这样人才资源浪费，管理不及时的问题，这是由于它的智能化设计所决定的。故本次设计对于类似项目还具有普遍意义。

课题研究的意义

STM32单片机是常用于控制的芯片，在智能仪器仪表、工业检测控制、机电一体化等方面取得了令人瞩目的成果，用其作为温湿度控制系统的实力也很多。使用STM32单片机能够实现温湿度全程的自动控制，而且STM32单片机易于学习掌握，性价比高。

使用STM32型单片机设计温湿度控制系统，可以即时精确的反应温室内的温度以及适度的变化。完成诸如升温到特定的温度、降温到特定的温度。在温度上下限范围内保持恒温等多种控制方式，在湿度控制方面也是如此。将此系统应用到温室当中无疑为植被生长提供了更加适宜的环境。对于大棚种植和花圃、花卉栽培，必须在某些特定环境安装温湿度装置对其进行监控。本系统可以及时、精确的反映室内的温度以及湿度的变化，能够满足温湿度的控制要求。

一、硬件方案

硬件构成：本系统采用STM32F103C8T6单片机+DHT11温湿度传感器+LCD1602液晶+HC-05蓝牙模块+按键+蜂鸣器+发光二极管而成。

二、设计功能

1、采集LCD1602液晶显示温度和湿度值,报警参数可以同时显示出来，直观明了。
2、有4个报警指示灯，分别代表温度过高（左红灯）、温度过低（左黄灯）、湿度过高（右红灯）、湿度过高（右黄灯）。
3、可以设置温度上限、温度下限、湿度上限、湿度下限，并具有掉电保存功能，保存在STM32内部FLASH，上电无需重新设置。
4、当DHT11测出来的温湿度超出设置的范围时，蜂鸣器会报警，同时对应的报警指示灯会变亮。
5、DHT11传感器湿度测量范围：10%～95%RH；温度测量范围：0～50℃；
6、手机APP可以通过连接蓝牙模块，可以显示测到的温湿度值和设置的温湿度上下限报警值，可以通过手机APP设置温湿度上下限报警值并同步到产品上面显示。
7、手机APP有汉字报警提示，当温度超过上限时手机上会显示“温度偏高”，当温度低于下限时手机上会显示“温度偏低”，当湿度超过上限时手机上会显示“湿度偏高”，当湿度低于下限时手机上会显示“湿度偏低”。

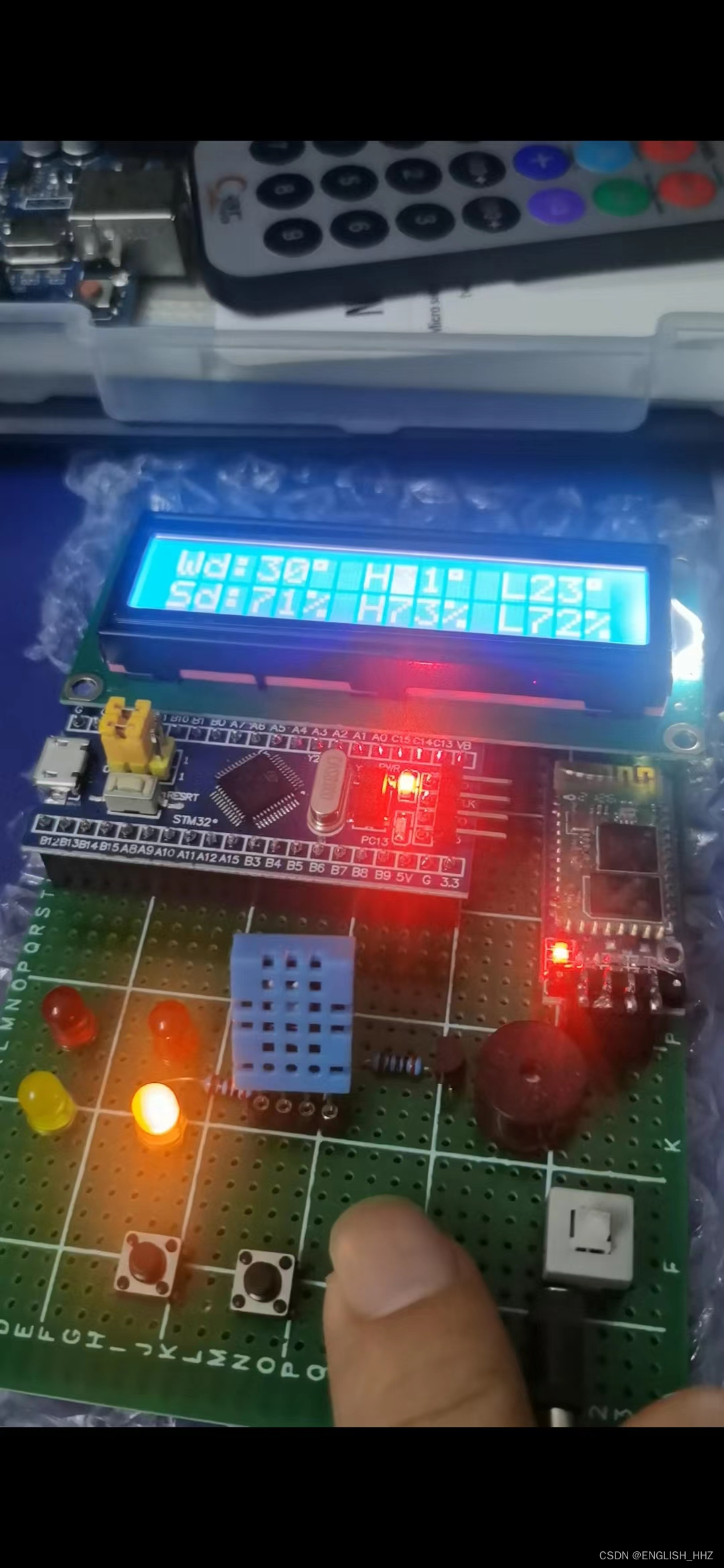

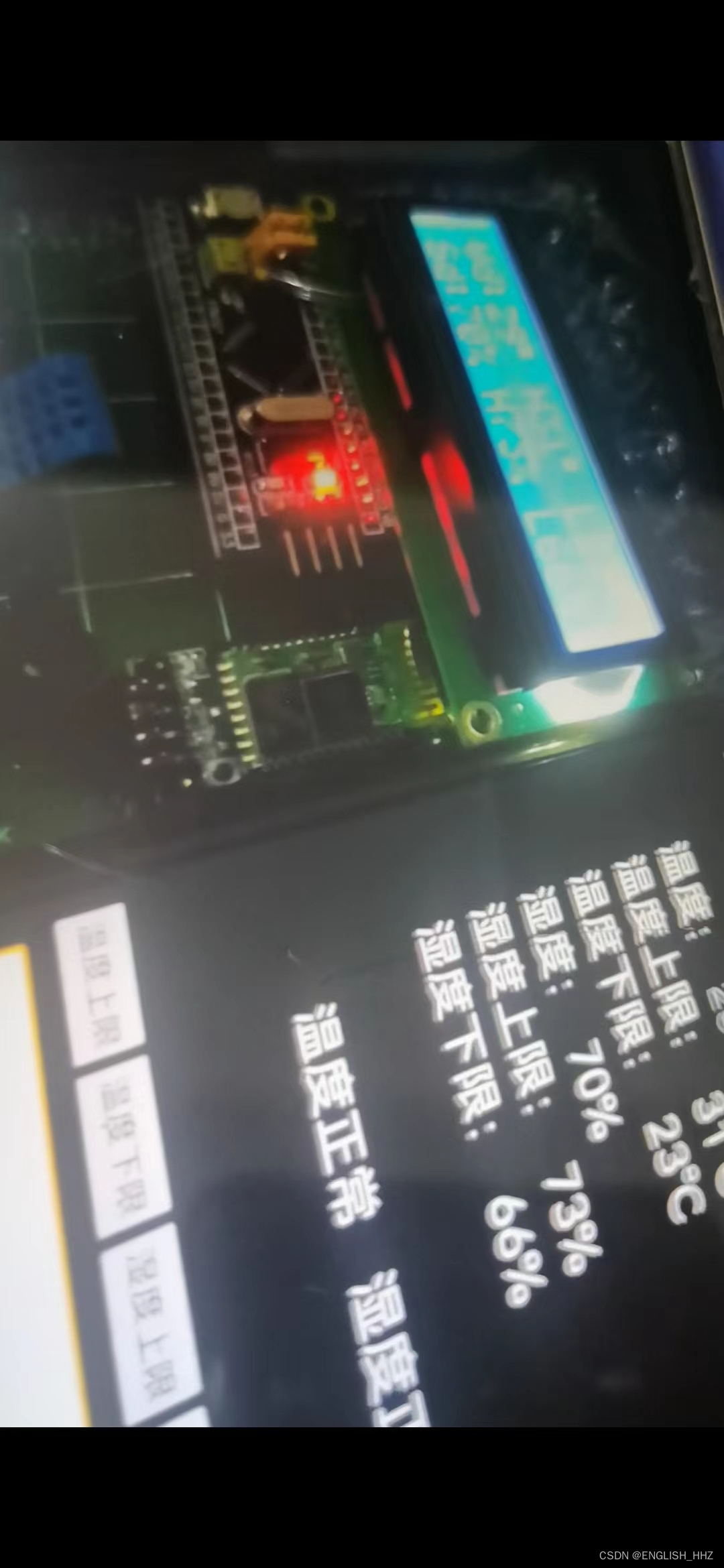

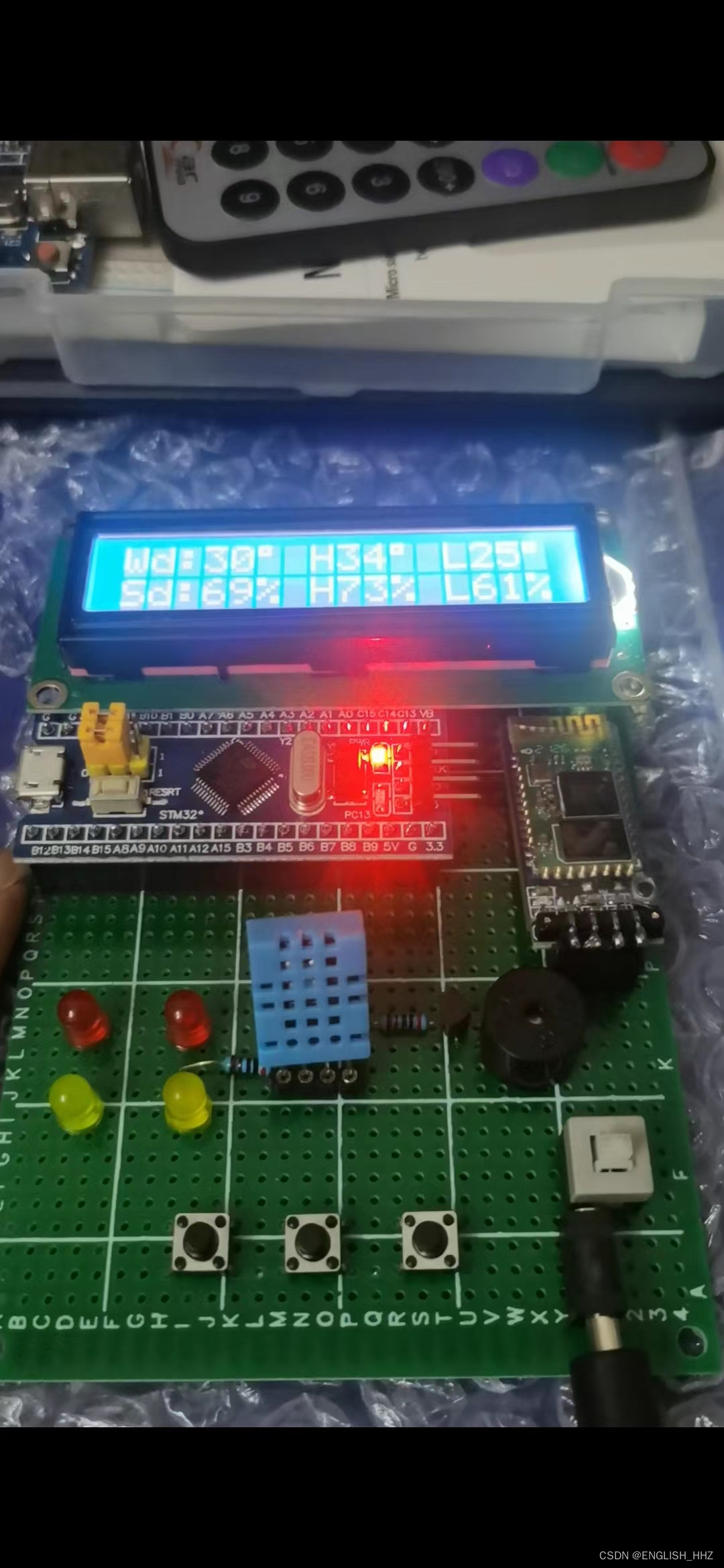

三、实物图









STM32STM32概述
       STM32系列是为要求高性能、低成本、低功耗的嵌入式应用专门设计的ARM Cortex-M3内核。按性能分成两个不同的系列：“增强型”STM32F103系列和“基本型”STM32F101系列。增强型系列的时钟频率能达到72MHz，是同类产品中频率最高的；基本型的时钟频率为36MHz，用16位产品一样的价格得到比16位产品更大的性能，是16位产品的最好选择。两个系列都有内置的32K到128K的闪存，不同的是SRAM的最大容量和外设接口的组合。时钟频率为72MHz时，从闪存执行代码来看，STM32功耗36mA，是32位市场上功耗最低的产品，相当于0.5mA/MHz[6]。
以STM32103C8T6单片机为处理器，该单片机为32位处理器。内核为Cortex-M3，其并行总线结构，嵌套中断向量控制单元，调试系统和它标准的存储映射。嵌套中断向量控制器（Nested Vector Interrupt Controller,简称NVIC）是Cortex-M3处理器中一个比较关键的组件，它为基于Cortex-M3的微控制器提供了标准的中断架构和优秀的中断响应能力，为超过240个中断源提供专门的中断入口，而且可以为每个中断源赋予单独的优先级。采用NVIC可以达到非常快的中断响应速度，从收到中断请求到执行中断服务的第一条指令仅需12个周期。这种极快的响应速度一方面得益于Cortex-M3内核对堆栈的自动处理机制，这种机制是通过固化在CPU内部的微代码实现的。另一方面，在中断请求连续出现的情况下，NVIC使用一种称为“尾链”的技术，使连续而来的中断可以在6个时钟周期内得到服务。在中断的压栈阶段，更高优先级的中断可以不耗费任何额外的CPU周期就能完成嵌入低优先级中断的动作。具体的细节后面我会继续总结的。用户可以通过设置CPU自动进入低功耗状态，而使用中断来将其唤醒，CPU在中断时间来临之前会一直保持睡眠状态[7]。
　　Cortex-M3的CPU支持两种运行模式：线程模式（Thread Mode）与处理模式（Handler Mode）并且需要注意的是，这两种模式都拥有各自独立的堆栈。这种设计使得开发人员可以进行更为精密的程序设计，对实时操作系统的支持也就更好了。Cortex-M3处理器还包含了一个24位可自动重装载定的定时器，可以为内核（RTOS）提供一个周期中断。
在指令集方面，ARM7和ARM9都有两种指令集（32位指令集和16位指令集），而Cortex-M3系列处理器支持Thumb-2指令集。由于Thumb-2指令集融合了Thumb指令集和ARM指令集，使得32位指令集的性能和16位指令集的代码密度之间取得了平衡[5]。 专业嵌入式、单片机技术实训。而且，ARM Thumb-2 专门为C/C++编译器设计，这就意味着Cortex-M3系列处理器的开发应用可以全部在C语言环境中完成。
　　STM32微控制器的推出标志着ST公司在两条产品主线（低价位主线和高性能主线）上迈出了重大一步。STM32最初发布时有14个不同型号，分为两个版本：最高CPU时钟为72MHZ的“增强型”和最高CPU时钟为36MHZ的“基本型”。这些不同STM32型号里内置的Flash最大可达128KB，SRAM最大为20KB，在STM32发布之初，配置更大Flash,RAM和更复杂外设的版本就已经在规划之中了。不管是什么版本，什么型号的STM32器件，它们在引脚功能和应用软件上是兼容的。这就使得开发人员在使用STM32系列微控制器时，不必改动PCB就可以根据需要随意更换器件型号。乍一看STM32的设备配备，与往日熟悉的51单片机倒有几分相似。一般，STM32都会配备常见外设，诸如多通道ADC,通用定时器，I2C总线接口，SPI总线接口，CAN总线接口，USB控制器，实时时钟RTC等。但是，它的每一个外部设备都具有独特之处。例如，12位精度的ADC具备多种转换模式，并带有一个内部温度传感器，带有双ADC的STM32器件，还可以使两个ADC同时工作，从而衍生出了更为高级的9种转换模式；STM32的每一个定时器都具备4个捕获比较单元，而且每个定时器都可以和另外的定时器联合工作以生成更为精密的时序；STM32有专门为电机控制而设的高级定时器，带有6个死区时间可编程的PWM输出通道，同时其带有的紧急制动通道可以在异常情况出现时，强迫PWM信号输出保持在一个预订好的安全状态；SPI接口含有一个硬件CC8单元，支持8位字节和16位半字数据的CC8计算。在对SD或MMC等存储介质进行数据存取时相当有用。而且，STM32还包含了7个DMA通道。没恶搞通道都可以用来在设备与内存之间进行8位，16位，32位数据的传输。每个设备都可以向DMA控制器请求发送或者接收数据。STM32内部总线仲裁器和总线矩阵将CPU数据接口和DMA通道之间的连接大大的简化了，这就意味着DMA通道单元是很灵活的其使用方法简单，足以应付微控制器应用中常见的数据传输要求。

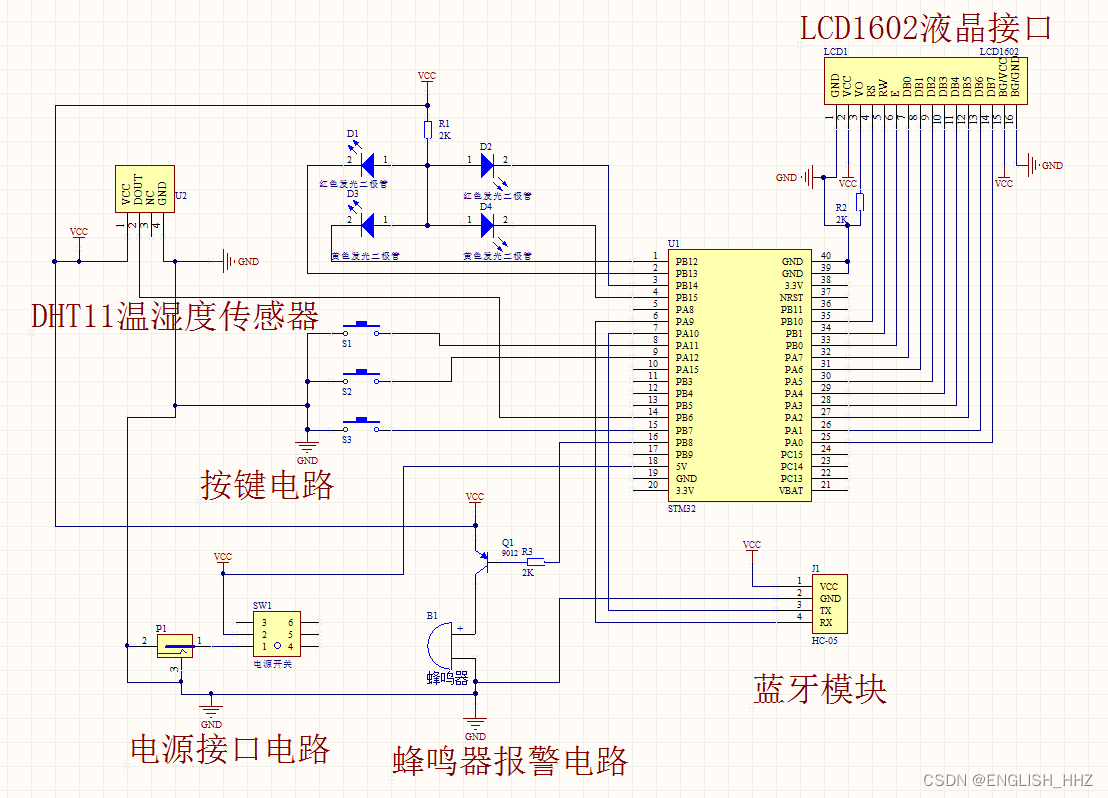

四、原理图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

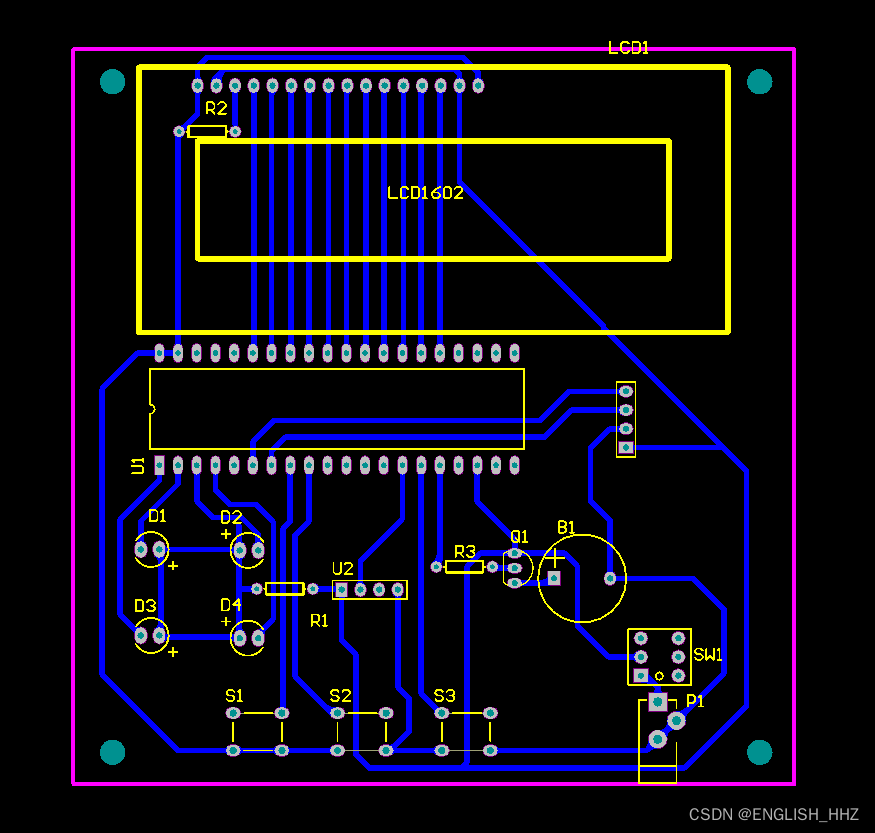

五、PCB图

在本设计做的过程中，硬件和软件方面都遇到了许多问题，但是相比于软件，在硬件方面还是比较快解决的方面，因为硬件是比较容易检查出来错误的，软件比较晦涩难懂，还是有一定难度。
在硬件调试问题上，首先焊接好了元器件实物板后，先用万用表测量这个工业板子的电源方面，电源方面是最重要的问题，应该是特别需要检查的地方，以防止电源的短路和正负极的错误。然后在仔细检查电路的连接是否有问题，或者有没有虚焊或者没有焊接到的地方，然后核对一下元器件的安装是否有问题，安装上去是否符合规定，由于已经是大学四年都是做过了很多实训过来了，对于这些还是游刃有余的，但是在上机调试后还是发现了很多的问题。

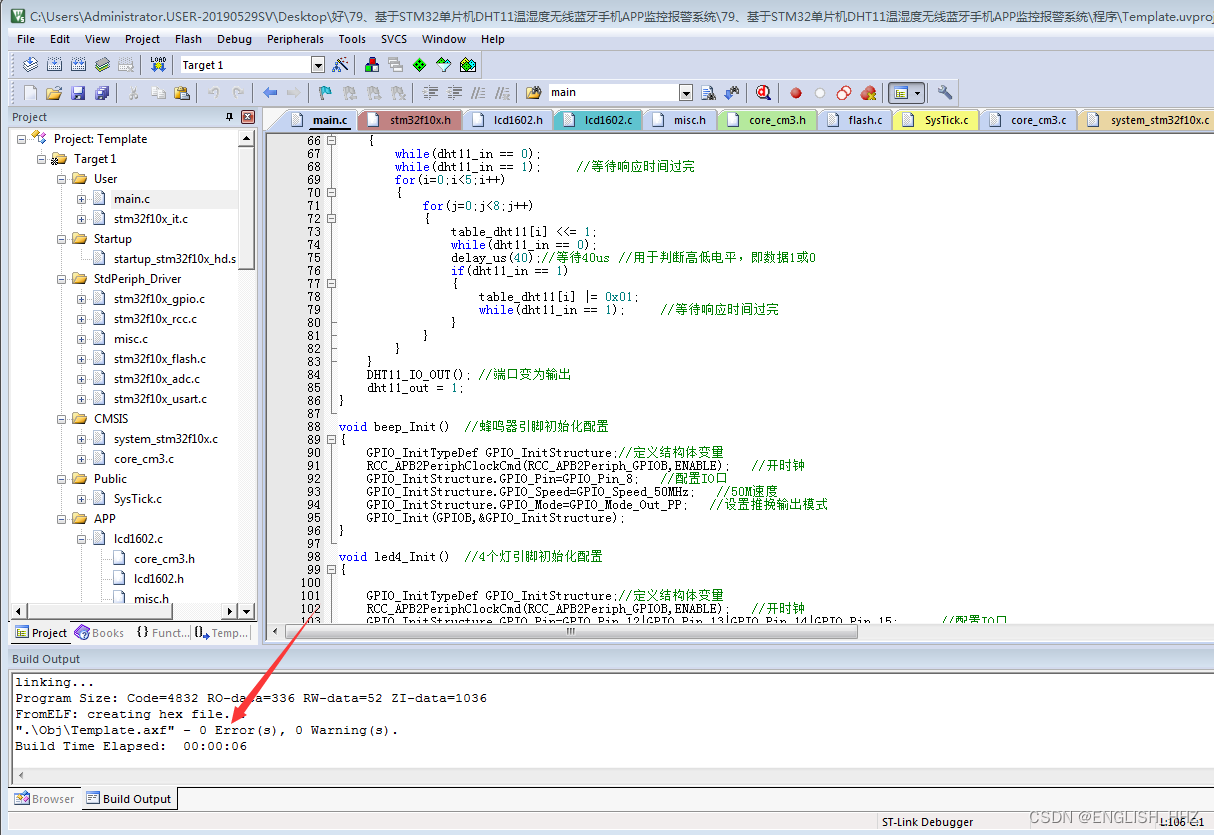

六、程序源码

Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统，与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。Keil提供了包括C编译器、宏汇编、链接器、库管理和一个功能强大的仿真调试器等在内的完整开发方案，通过一个集成开发环境（μVision）将这些部分组合在一起。运行Keil软件需要WIN98、NT、WIN2000、WINXP等操作系统。如果你使用C语言编程，那么Keil几乎就是你的不二之选，即使不使用C语言而仅用汇编语言编程，其方便易用的集成环境、强大的软件仿真调试工具也会令你事半功倍。

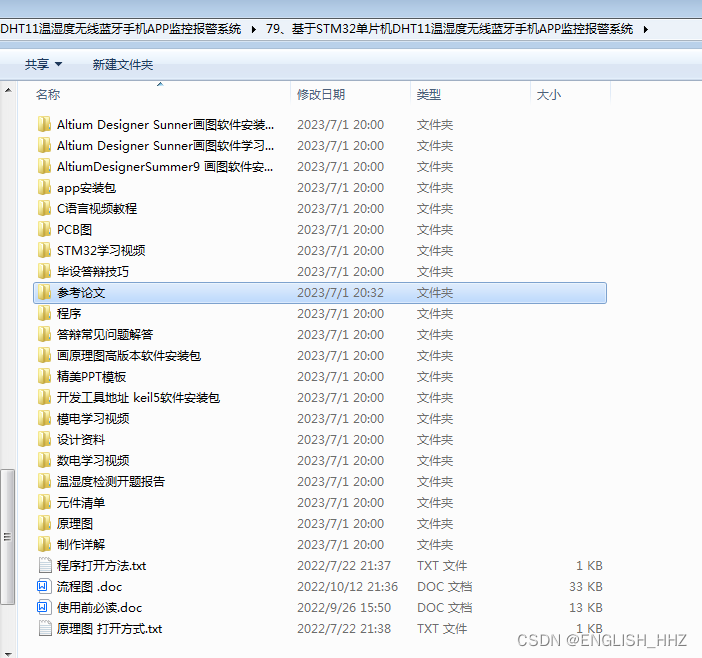

资料包括：
