一、VTP概述

1.VTP是什么

VLAN中继协议，也被称为虚拟局域网干道协议，是思科私有协议，属于二层交换机的协议！

2.VTP的作用

主要用于管理在同一个域的网络范围内VLANs的建立、删除和重命名。在一台VTP Server 上配置一个新的VLAN时，该VLAN的配置信息将自动传播到本域内的其他所有交换机。这些交换机会自动地接收这些配置信息，使其VLAN的配置与VTP Server保持一致，从而减少在多台设备上配置同一个VLAN信息的工作量，而且保持了VLAN配置的统一性

3.VTP域

在公司中划分了vlan，多台交换机之间设置了trunk，设置了域，便出现了VTP域

使用vtp的前提是有域名，设置了trunk！

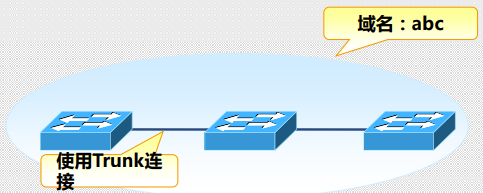

VTP域：具有相同域名，通过Trunk相连的一组交换机

二、VTP运行模式

服务器模式（Server）：可以创建、删除和修改VLAN；学习、转发相同域名的VTP通告。默认情况下为server模式
客户机模式（Client）：学习、转发相同域名的VTP通告；不可以创建、删除和修改VLAN
透明模式（Transparent）：可以创建、删除和修改VLAN，但只在本地有效；转发但不学习VTP通告

VTP通告内容：管理域、版本号、配置修改编号、VLAN及某些参数

三、VTP配置命令

1.创建VTP域

conf t
vtp domain 域名    #如果公司中有域环境则命名根据公司域名来设定，没有就自己随便设置一个

2. 配置交换机的VTP模式

conf t
vtp mode server/client/transparent     #三个运行模式任选一个

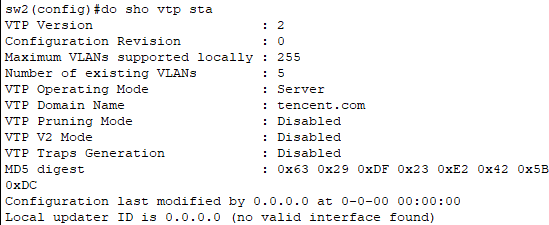

3. 查看VTP配置信息

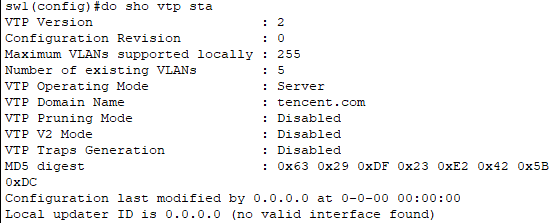

show vtp status

四、如何使用vtp来配置vlan

1.使用vtp的场景

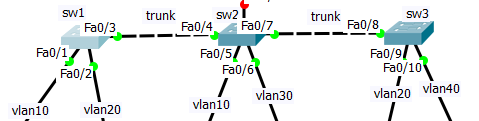

现在要配置如图所示的多台交换机（sw1，sw2，sw3）的vlan，且多台交换机用trunk相连，且这些交换机都属于公司的同一个局域网，假设公司域名为tencent.com。如果一台一台创建相同的vlan，会很麻烦，都要输入重复的指令，假设一个公司中划分了4个vlan，vlan10、vlan20、vlan30、vlan40，规定IT部门员工连接vlan10端口，财务部连接vlan20，市场部连接vlan30，服务器连接vlan40，那么现在利用vty该如何配置呢？

2.使用vtp配置流程

总结：

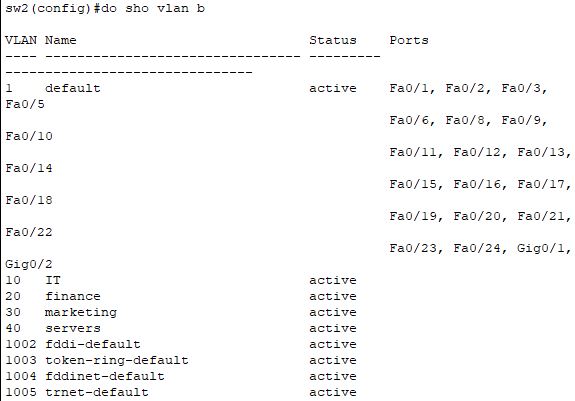

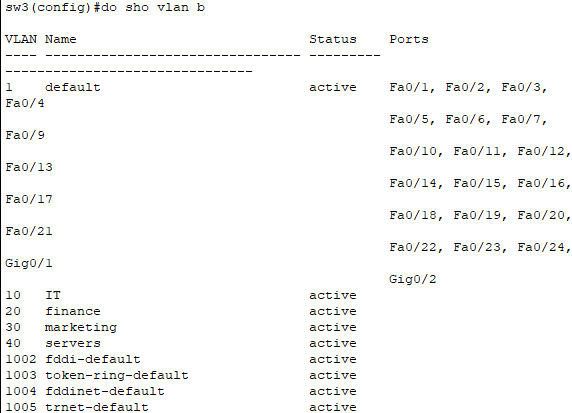

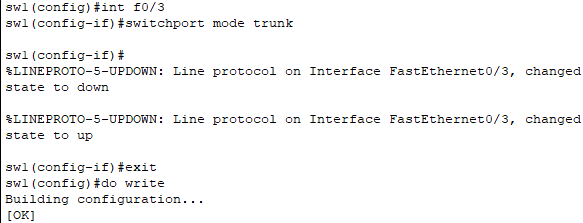

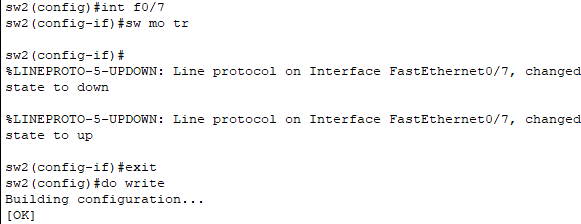

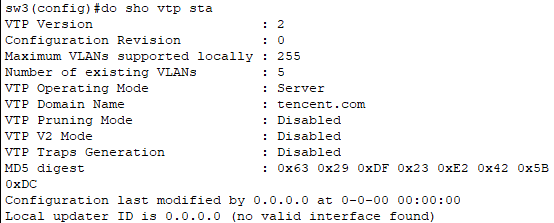

- 同层的交换机设备配置vtp：**先将所有需要配置相同vlan的交换机之间配置trunk！**再选择一个交换机作为主交换机，进入后设置vtp域，并且配置为server工作模式。与此交换机使用trunk相连的交换机也会自动创建相同的vtp域；但是不相邻的同层交换机就还需要手动的配置一下vtp域即可。之后就可以在这一台交换机上创建配置vlan，那么使用trunk连接的同域名的交换机都配置了和主交换机同样的VTP配置信息。（其实此时三台都是这个域下的server工作模式，随便在一台交换机上修改配置vlan，都会下发到其他的交换机）

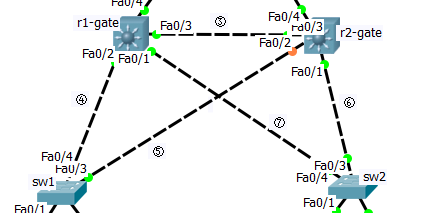

- 三层交换机配置vtp下发配置信息到二层交换机：这种情况就是需要下发的交换机都与三层交换机（主）直接相邻。同样**先配置trunk！**再给三层交换机配置vtp域和vtp工作模式server即可。相邻的所有二层交换机都会自动创建同样的vtp域，且默认为server模式。之后就可以在这一台交换机上创建配置vlan，那么使用trunk连接的同域名的交换机都配置了和主交换机同样的VTP配置信息

  或
server模式的交换机可以给同域名下的使用trunk相连的所有的运行模式下发vlan，包括server和client。且交换机默认的vtp工作模式为server。
