ER图（实体关系图）怎么画？

关于绘图，我一般遵循这样的原则：

绘图前先充分理解这类图形，回答它是什么，具有哪些绘图规范，最后才是怎么画。

一、什么是E-R图？

E-R图又称实体关系图，是一种提供了实体，属性和联系的方法，用来描述现实世界的概念模型。通俗点讲就是，当我们理解了实际问题的需求之后，需要用一种方法来表示这种需求，概念模型就是用来描述这种需求。

比如学生生活中的校园卡系统数据库、公交卡系统数据库等等，都离不来实体关系图。

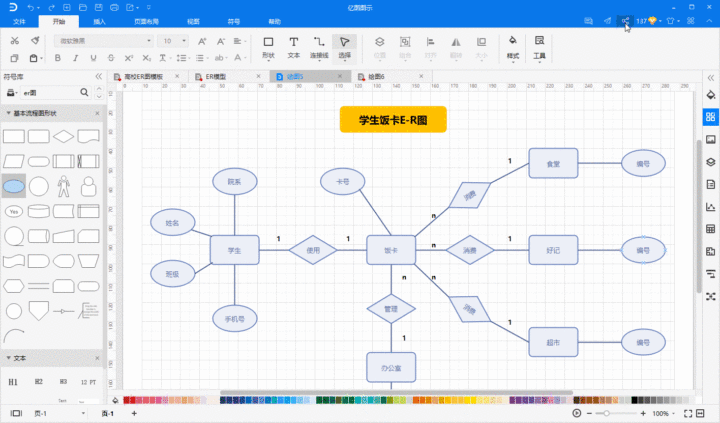

学生就业系统E-R图



• E-R图中的基本元素（以上面的学生饭卡E-R图为例）：

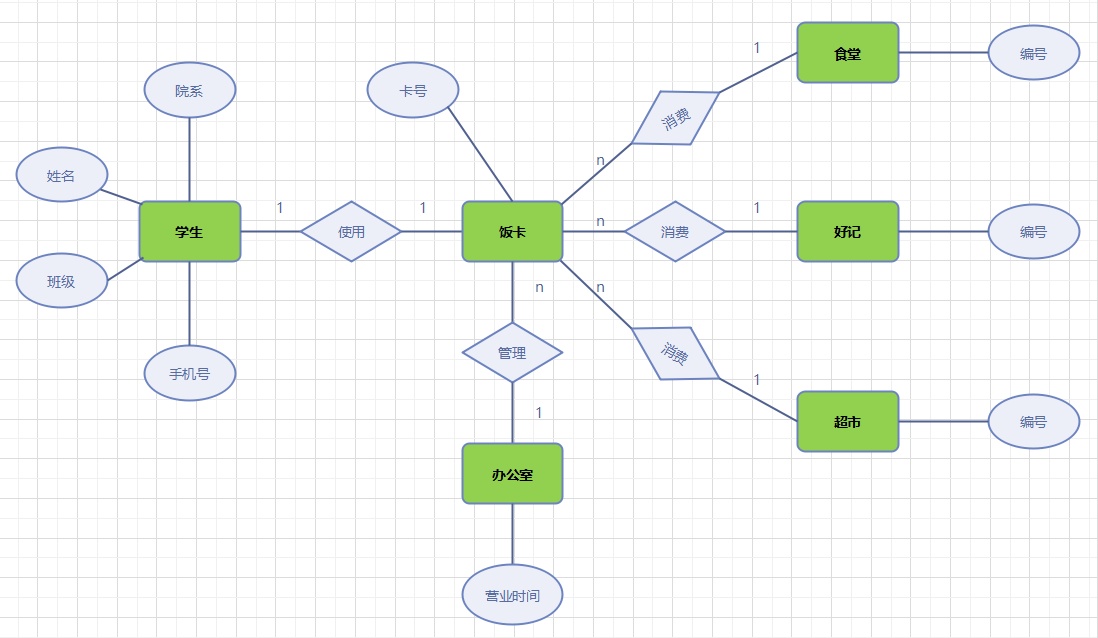

1）实体

实际问题中客观存在的并且可以相互区别的事物称为实体。实体是现实世界中的对象，可以具体到人，事，物。比如：上图中的饭卡、学生、办公室、食堂、超市。

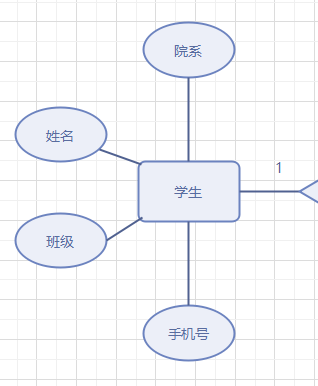

2）属性

实体所具有的某一个特性称为属性，在E-R图中属性用来描述实体。比如上图中的学生，可以用“姓名”、“院系”、“班级”、“手机号”进行属性描述。
