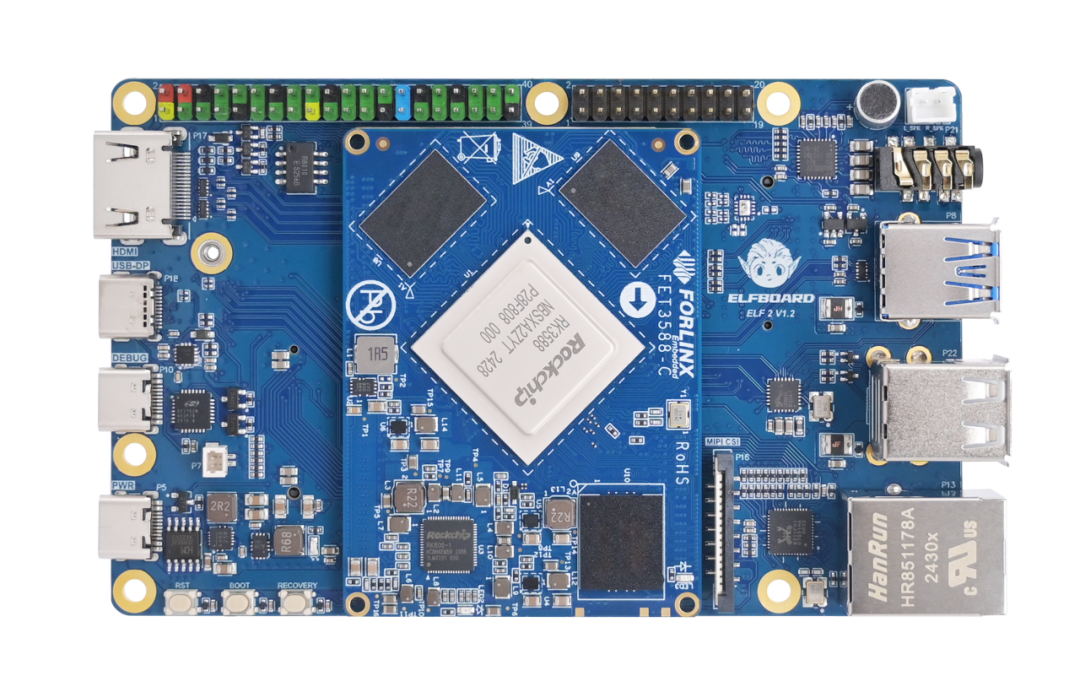

ELF 2开发板基于瑞芯微RK3588高性能处理器设计，拥有四核ARM Cortex-A76与四核ARM Cortex-A55的CPU架构，主频高达2.4GHz，内置6TOPS算力的NPU，这一设计让它能够轻松驾驭多种深度学习框架，高效处理各类复杂的AI任务。

针对ELF 2开发板的实际应用需求，本文将重点演示如何调整eMMC存储的分区，实现系统资源的高效配置。

一、默认分区情况

查看parameter.txt文件

内容如下：

FIRMWARE_VER: 1.0

MACHINE_MODEL: RK3588

MACHINE_ID: 007

MANUFACTURER: RK3588

MAGIC: 0x5041524B

ATAG: 0x00200800

MACHINE: 0xffffffff

CHECK_MASK: 0x80

PWR_HLD: 0,0,A,0,1

TYPE: GPT

GROW_ALIGN: 0

CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00040000@0x00028000(recovery),0x00010000@0x00068000(backup),0x01c00000@0x00078000(rootfs),0x00040000@0x01c78000(oem),-@0x01cb8000(userdata:grow)

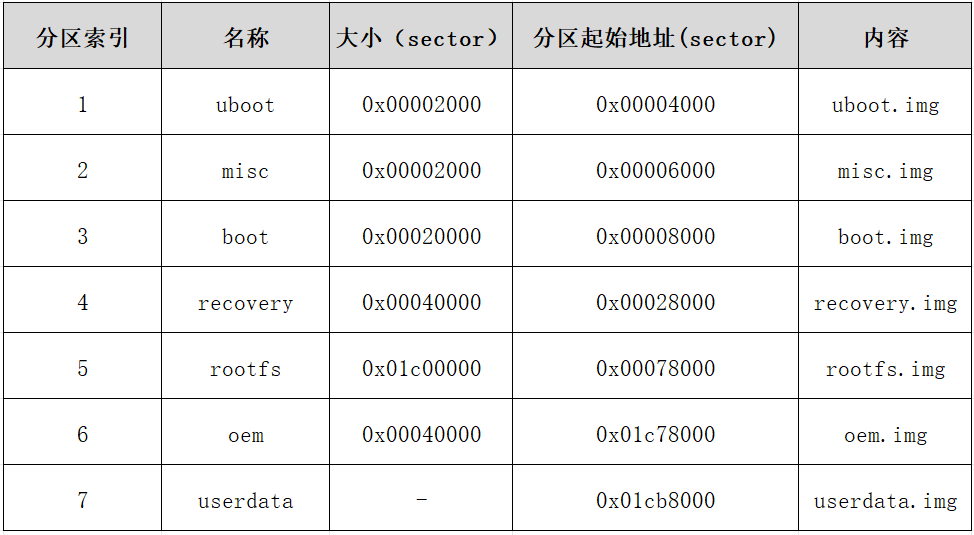

其中CMDLINE描述的为磁盘的具体分区情况，eMMC默认分区情况如下：

其中rootfs为根文件系统分区，userdata为用户数据分区，给最终用户使用，用于存放用户APP或数据，镜像烧写后会挂载到/userdata目录，默认该目录放置的一些多媒体资源。

二、修改分区方法

修改分区对应的规则和注意事项如下：

1）格式为：分区大小@起始地址，其中分区大小和起始地址的单位都是sector，1sector=512Bytes；

2）修改分区大小后要对应修改下一个分区的起始地址，即需要修改索引后的所有分区的起始地址；

3）后一个分区的起始地址为前一个分区的起始地址+分区大小。

例如userdate分区的起始地址为oem的起始地址+分区大小；

4）为了安全和效率考虑，分区大小最好保证为4M字节的整数倍，即：8192（0x00002000）扇区=4MB；

5）最后一个分区需要增加关键字“grow”，以下分别以调整rootfs分区大小为28GB为例；

2.1. 修改parameter.txt文件

1）在SDK源码中修改文件

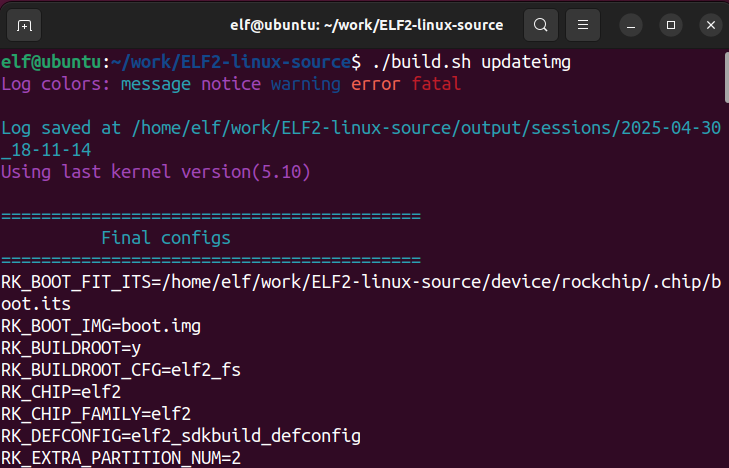

如果SDK源码是首次使用，需要参考：ELF 2开发板资料\01-教程文档\01-2 系统开发教程\《ELF 2开发板编译手册》进行一次全编译

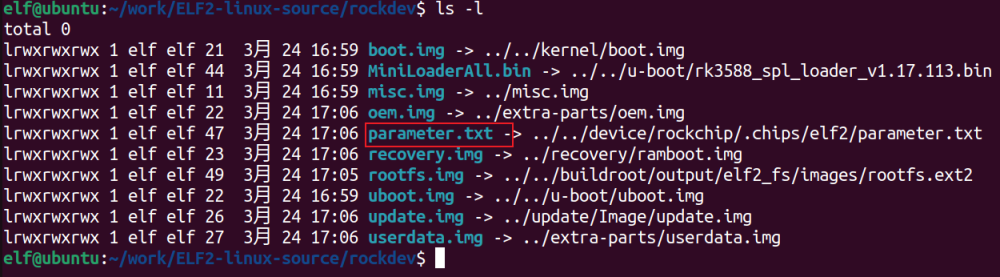

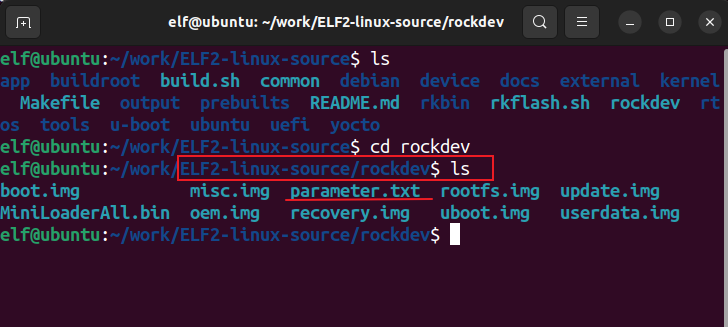

在开发环境中修改SDK源码，文件路径为 ELF2-linux-source/rockdev/parameter.txt

2）计算分区和起始地址

28GB=28x1024x1024x1024 Bytes=30,064,771,072 Bytes=58,720,256 x 512 Bytes

即58,720,256 sectors，换算为十六进制为0x3800000 sectors，需要调整rootfs的分区大小，oem和userdata分区的起始地址：

rootfs: 0x03800000@0x00078000

oem: 0x00040000@0x03878000

userdata: -@0x038B8000

FIRMWARE_VER: 1.0

MACHINE_MODEL: RK3588
MACHINE_ID: 007
MANUFACTURER: RK3588
MAGIC: 0x5041524B
ATAG: 0x00200800
MACHINE: 0xffffffff
CHECK_MASK: 0x80
PWR_HLD: 0,0,A,0,1
TYPE: GPT
GROW_ALIGN: 0
CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00040000@0x00028000(recovery),0x00010000@0x00068000(backup),0x03800000@0x00078000(rootfs),0x00040000@0x03878000(oem),-@0x038B8000(userdata:grow)
uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9
uuid:boot=7A3F0000-0000-446A-8000-702F00006273
