Mitsubishi/三菱Q系列PLC项目案例模板
1 :三菱Q系列PLC。

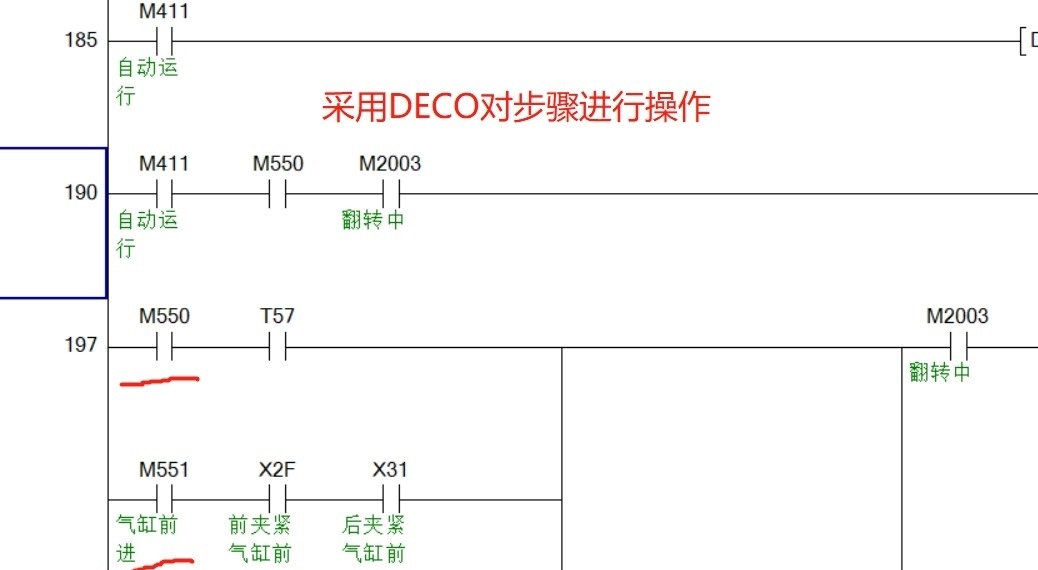

采用DECO的步进模式,每次条件满足,程序自动进入下一步(初学人员可看看)
2:QD75P定位模块实现三轴插补(XZY实现,比较复杂,要有一定基础才能看得懂)。
3: QJ71E71-100以太网模块用于跟电脑通信。
(比较复杂,要有一定基础才能看得懂)。
4: 伺服采用松下
5: proface触摸屏
此案例为汽车玻璃自动检测,配合相机视觉系统,检测产品是否合格。

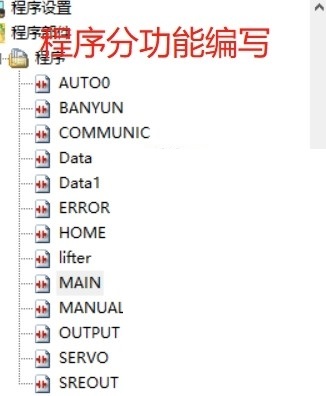

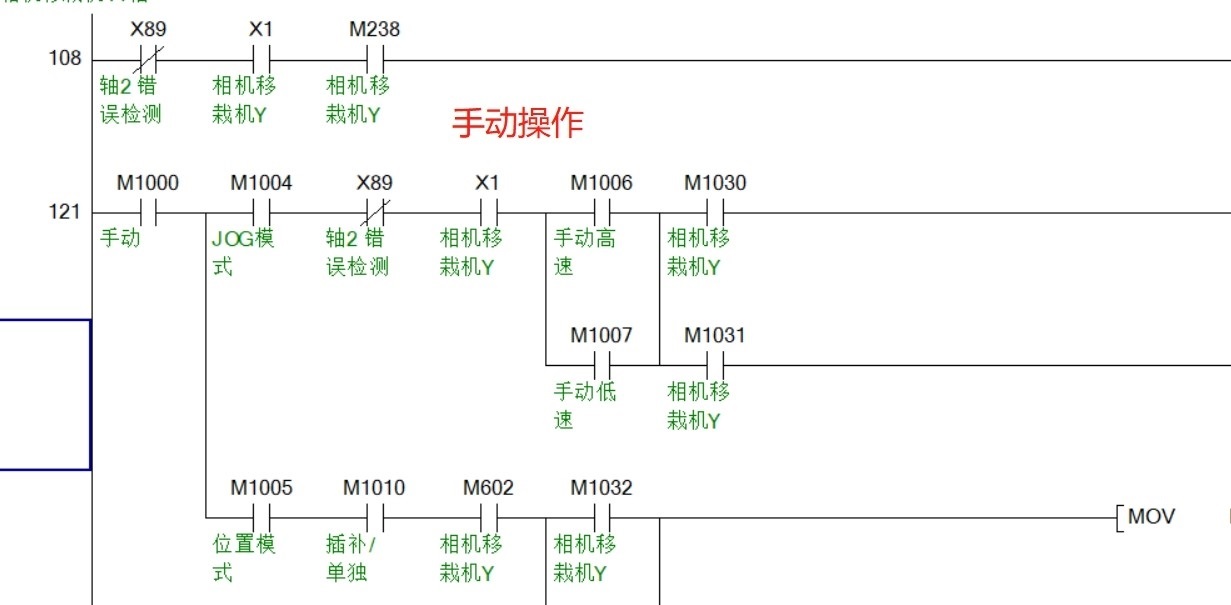

(1)PLC程序(带注释)。

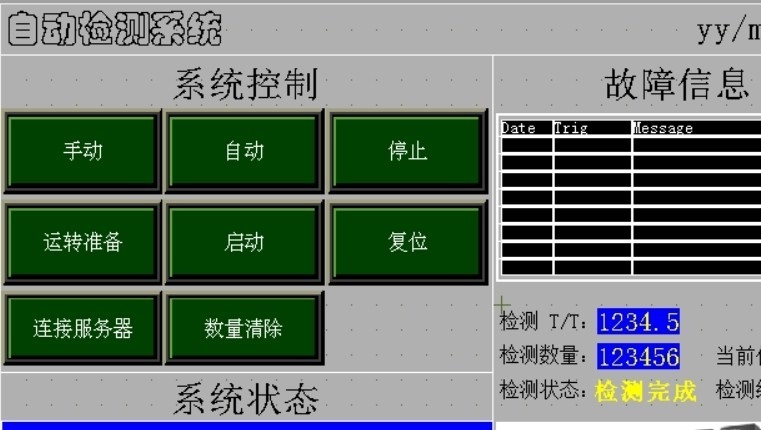

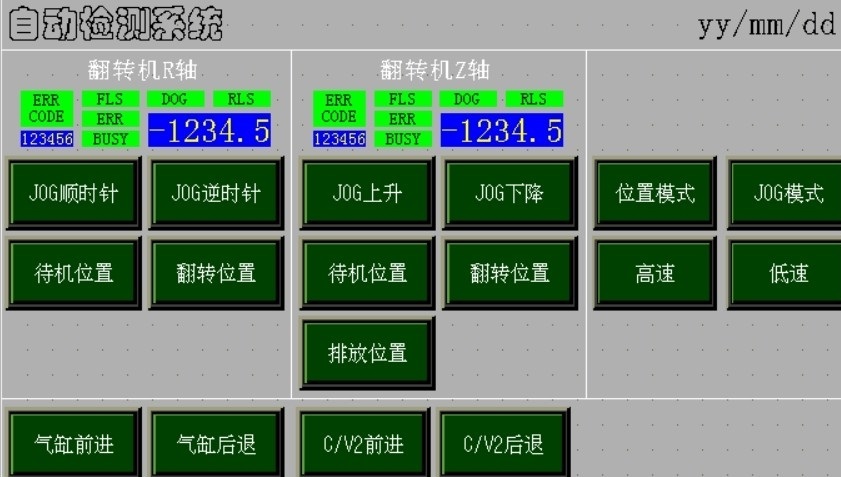

(2)触摸屏程序。

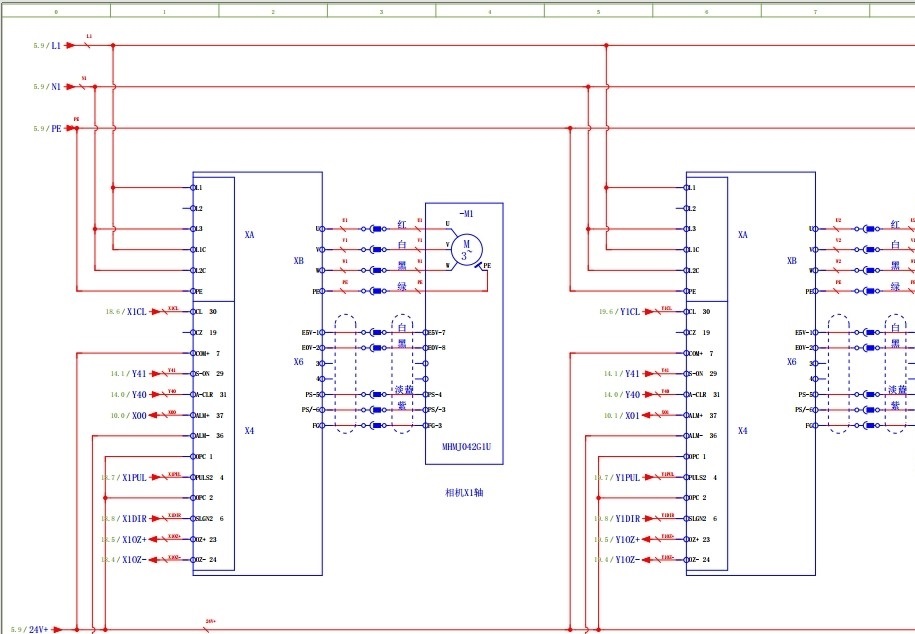

(3)电气原理图、部分设备图片及视频。
本案例知识点:Q系列大型PLC使用、QD75定位模块及插补功能得应用、以太网通信(与电脑通信)、伺服控制、触摸屏程序设计。
ID:9530673573105188
Futureyx
Mitsubishi 三菱Q系列PLC项目案例模板
在现代工业领域中,自动化技术发挥着重要的作用,提高了生产效率和质量。而PLC(可编程逻辑控制器)作为自动化控制系统的核心部件,其功能和应用越来越广泛。在众多PLC产品中,三菱Q系列PLC以其优异的性能和可靠性受到了广大工程师和技术人员的青睐。
本文将重点介绍三菱Q系列PLC在一个汽车玻璃自动检测项目中的应用案例。该项目采用了Q系列PLC的DECO步进模式,实现了条件满足时自动进入下一步的功能,非常适合初学者学习。同时,还运用了QD75P定位模块实现了三轴插补(XZY实现),虽然相对复杂,但对于有一定基础的技术人员来说,也是一个很好的学习案例。
为了实现与电脑的通信,我们还使用了QJ71E71-100以太网模块。虽然这部分内容相对复杂,但对于有一定基础的技术人员来说,并不难以理解。在本案例中,我们选择了松下的伺服系统,并结合proface触摸屏进行控制。通过相机视觉系统,我们能够对汽车玻璃进行自动检测,确保产品质量。
在案例中,我们提供了以下材料:
(1)PLC程序(带注释),通过详细的注释,读者可以更好地理解其中的代码逻辑和控制过程。
(2)触摸屏程序,该部分内容展示了如何通过触摸屏来进行操作和监控。
(3)电气原理图、部分设备图片及视频,这些资料能够帮助读者更直观地了解整个系统的组成和工作原理。
通过学习这个案例,读者可以掌握以下知识点:
- Q系列大型PLC的使用,包括其结构和功能特点;
- QD75定位模块的应用和插补功能,掌握如何实现多轴的精确控制;
- 以太网通信技术在PLC系统中的应用,以及与电脑的数据交互;
- 伺服控制的基本原理和松下伺服系统的应用;
- 触摸屏程序设计的基本方法和技巧。
总之,本文通过一个实际案例的介绍,向读者展示了三菱Q系列PLC在汽车玻璃自动检测项目中的应用。通过详细的说明和配套材料,读者能够更好地了解和掌握相关技术,为实际工程应用提供参考和指导。希望本文对广大工程师和技术人员有所帮助,为他们在自动化控制领域的学习和工作提供一定的指导和启示。
相关的代码,程序地址如下:http://wekup.cn/673573105188.html
