杰理AC693N介绍

一、 AC693N系列优势
1、 AC693N系列主要针对面条耳机和TWS耳机市场。
2、 音质好，支持蓝牙音乐EQ及EQ在线调试功能，支持通话近端EQ调节， AC6036D8支持AAC。
3、 功耗优化：AC690N(20 ~ 25mA) AC691N（14 ~ 18mA） AC693N（6~8mA）， 容量35mA电池至少可播放音乐3小时。
4、 TWS可实现主从手动切换、自动切换，通话立体声。
5、 蓝牙协议5.0。
6、 支持APTX。
7、 支持mash组网。
8、 智能充电仓，可实现苹果弹窗，拿出充电仓自动开机。
二、设计注意事项
1、 在设计过程中可使用任意IO唤醒开机，不用像AC690X\AC691X\AC692X指定特定的唤醒口唤醒。

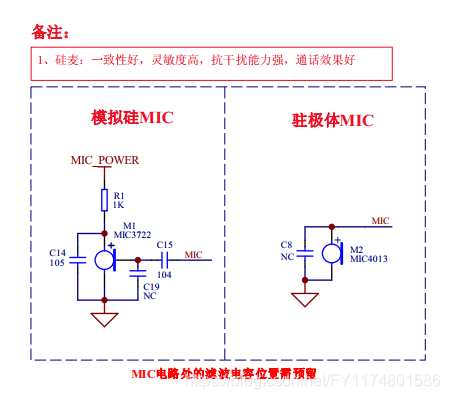

2、MIC电路简化：建议使用硅麦，硅麦一致性好、灵敏度高、抗干扰能力强、通话效果好。

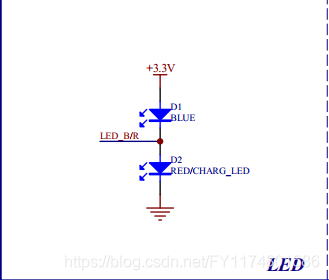

3、可使用一个IO口通过PWM 方式同时推两颗LED灯，可单独点亮。

4、软件可设置充电电流及充满电电压，所以在硬件设计过程中可省去限流电阻，但二极管还是不能省去。
5、拿出充电仓自动开机可以通过LDO断5V唤醒方式实现，不需要另外设计唤醒口。

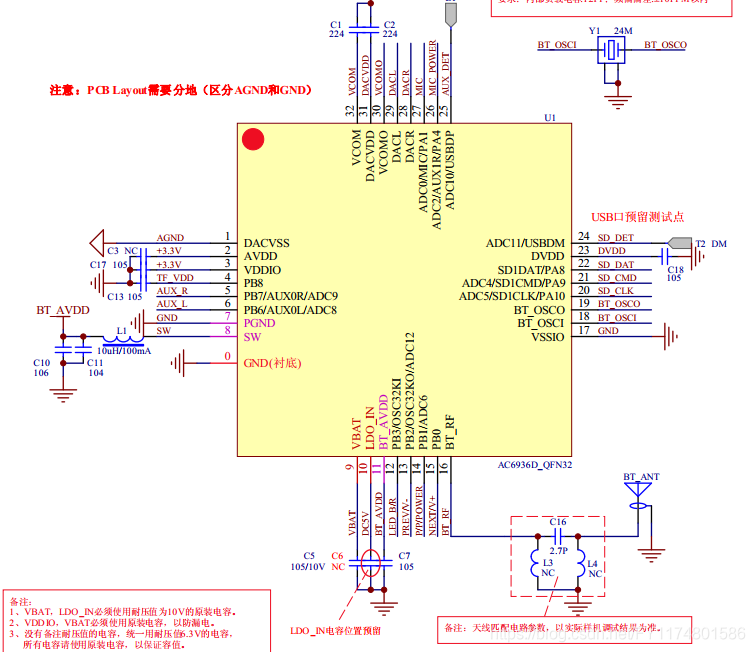

四、AC693N系列功能引脚说明
