立即数：可以立即在一条机器指令后找到具体数值的数，如内存中00位写着加指令，01位写着1100_1111，意思就是将1100_1111（十进制207）加到某处，反之可以表示数据的地址。

请添加图片描述

低端字节序：16位寄存器数据存入内存（内存单位为8位），寄存器低位存入内存低位（如00）高位存入内存高位（如01），内存到寄存器同样

请添加图片描述

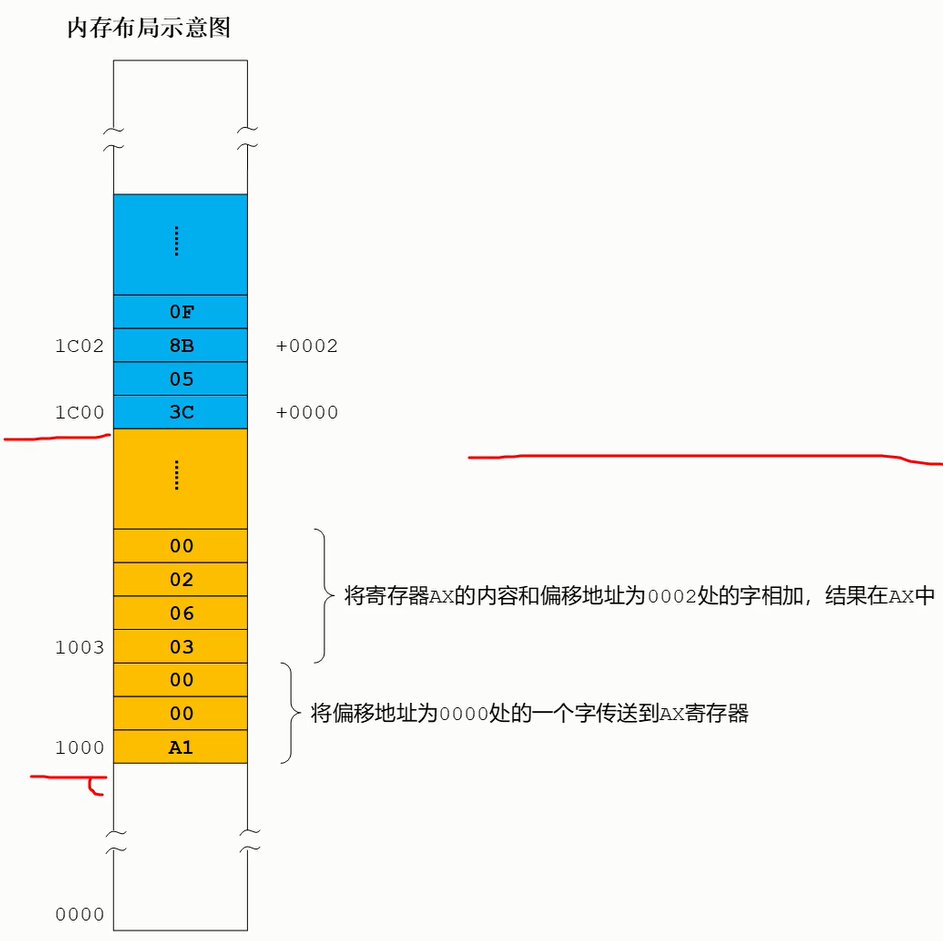

程序的重定位难题：当内存中的数据因为某种情况需要移动时，只是简单地将内存地址（绝对内存地址）写到指令中就不行了，会导致重定位错误。

为了解决重定位问题，使用[段地址:偏移地址]来描述数据的地址

请添加图片描述

此时如果发生内存数据的移动（以段为单位进行移动），只需要改变段地址的内容，就还可以定位到数据（有点像C中的宏定义）

8086的分段机制：有两个寄存器CS和DS，分别存放代码段和数据段的具体段地址，但是内存地址提供了20根地址线，而两个段寄存器只有16位（如CS可表示0XAB12，而内存地址却为0XAB120）。将内存地址右移4位（吞掉末位的那个0）来存入段寄存器，取出时再左移4位（补上末位0），这样段地址就存入了寄存器，再通过指针指令寄存器IP表示偏移地址，[CS:IP]表示出代码地址

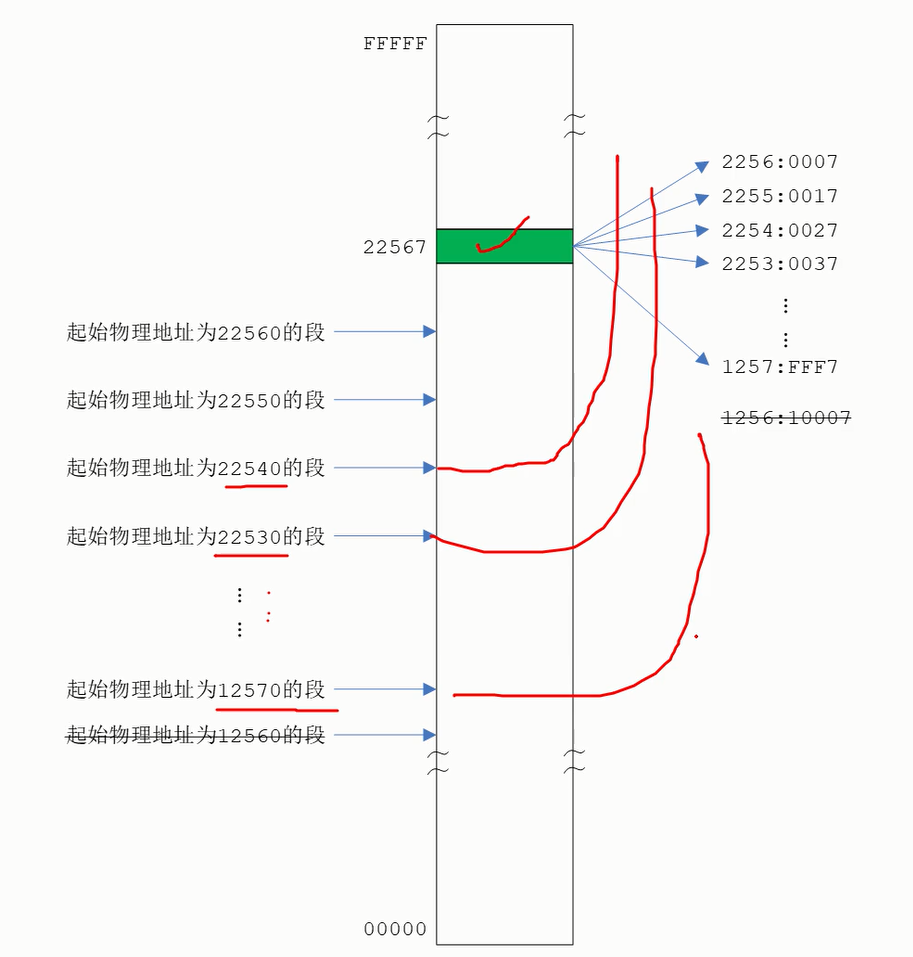

因此对于一个数据，可以由多个段+偏移来表示

请添加图片描述

Notepad++集成nasm编译：运行 -> 运行 -> 输入cmd /k pushd “ $KaTeX parse error: Expected 'EOF', got '&' at position 22: …NT_DIRECTORY)" &̲ E:\NASM\nasm.e…$ (FULL_CURRENT_PATH)” -o “$(NAME_PART).bin” & PAUSE & EXIT 保存 -> 设置快捷键

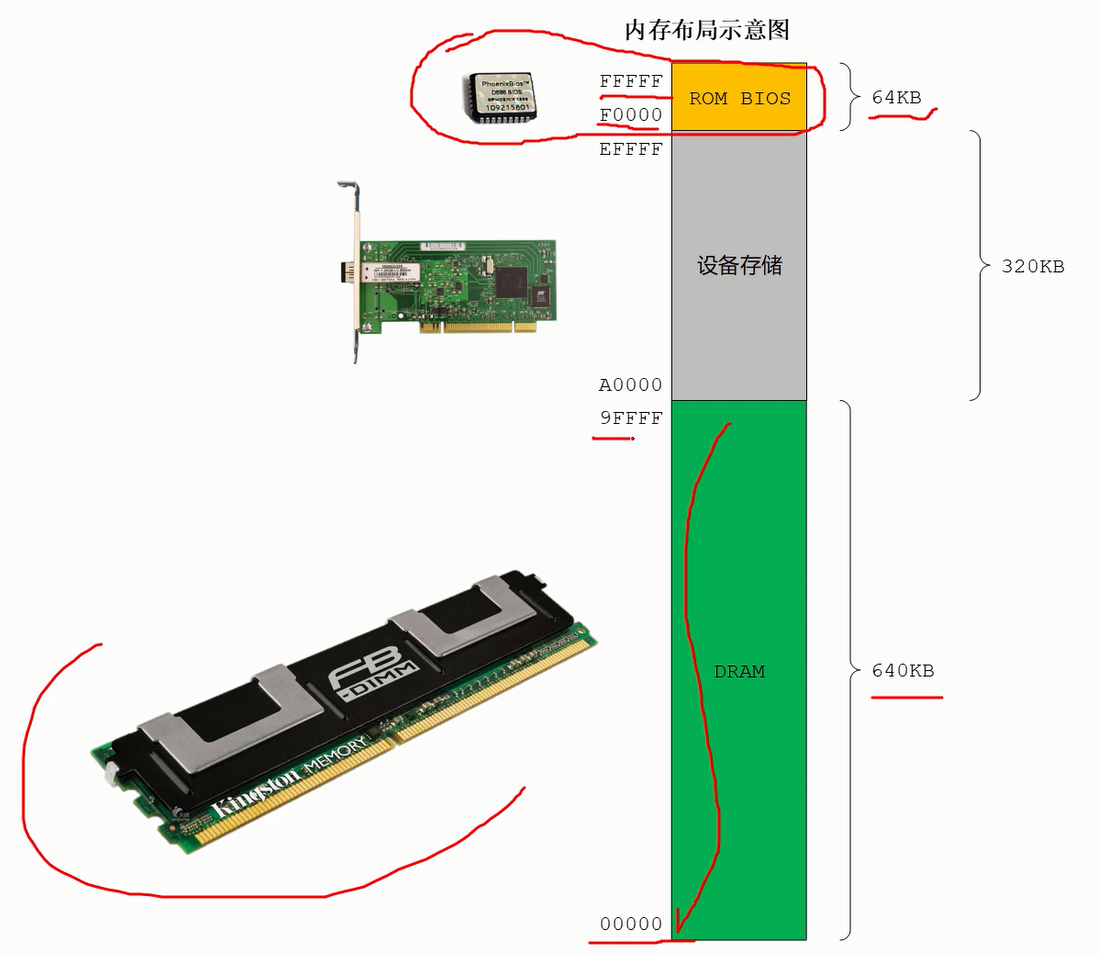

8086内存地址分配：

请添加图片描述

8086加电复位时处理器向内存发出的指令是FFFF0，距离内存结束只有16字节，这16字节存放有跳转指令，在跳转的目的地，一般会把磁盘的0头0柱1扇区（主引导扇区）的数据加载到那里，以此执行对应的程序。

填充主引导扇区的512字节来作为初始程序，若不满足512字节，则不识别，同时，必须以0XAA55结尾

mov ax, 0x30
mov dx, 0xc0
add ax, dx

times 510-($-$$) db 0 ;$为当前地址，$$为汇编文件开始的段地址，($-$$)表示本行的段内偏移量，填充0
dw 0xaa55

标号：汇编代码由三个可选的部分组成标号-指令-注释，标号表示离他最近的下一指令的地址

上段代码等效于

start:
	mov ax, 0x30
    mov dx, 0xc0
    add ax, dx
current:
    times 510-(current-start) db 0
    dw 0xaa55

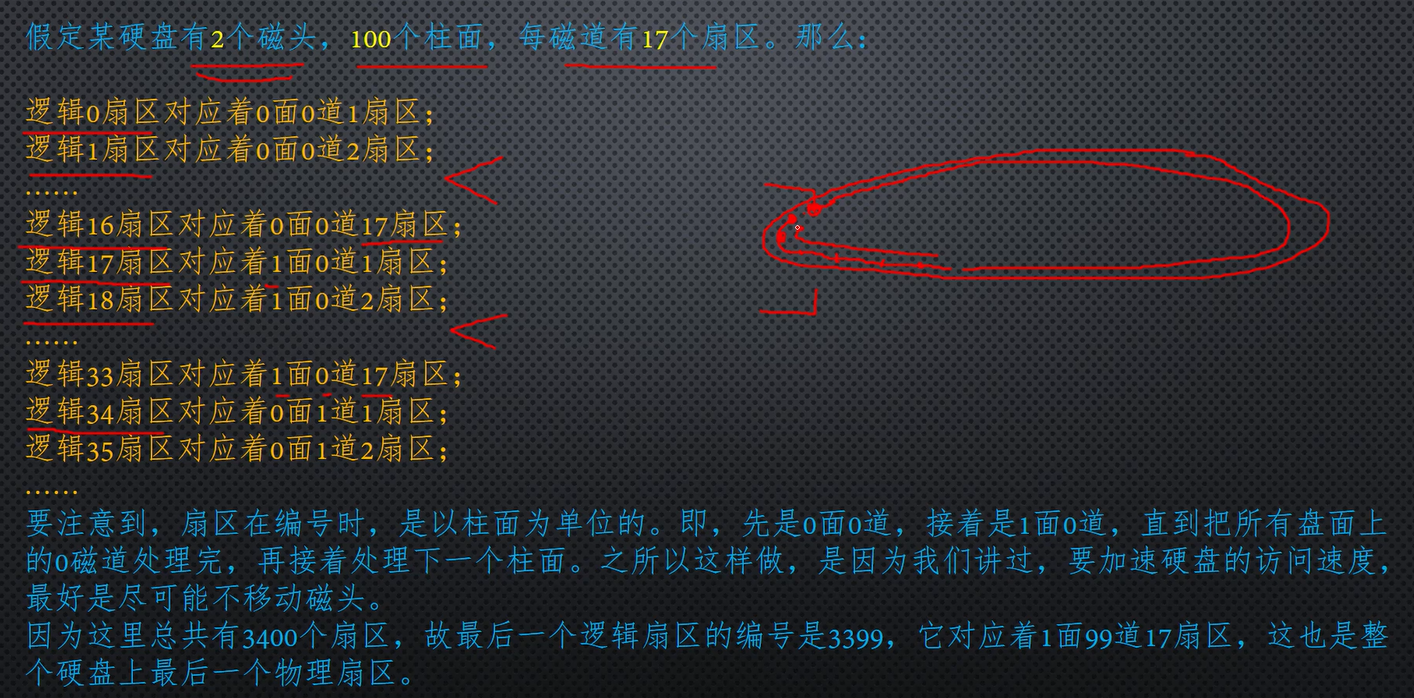

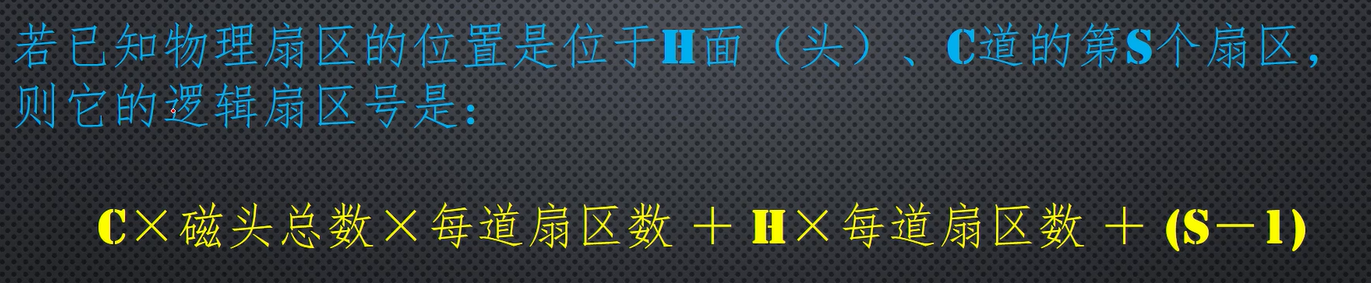

逻辑块地址：物理上磁盘分为柱面-磁头-扇区（CHS），但是表示困难，所以采用逻辑块地址（LBA）的方式表示，即对每个扇区编号

请添加图片描述

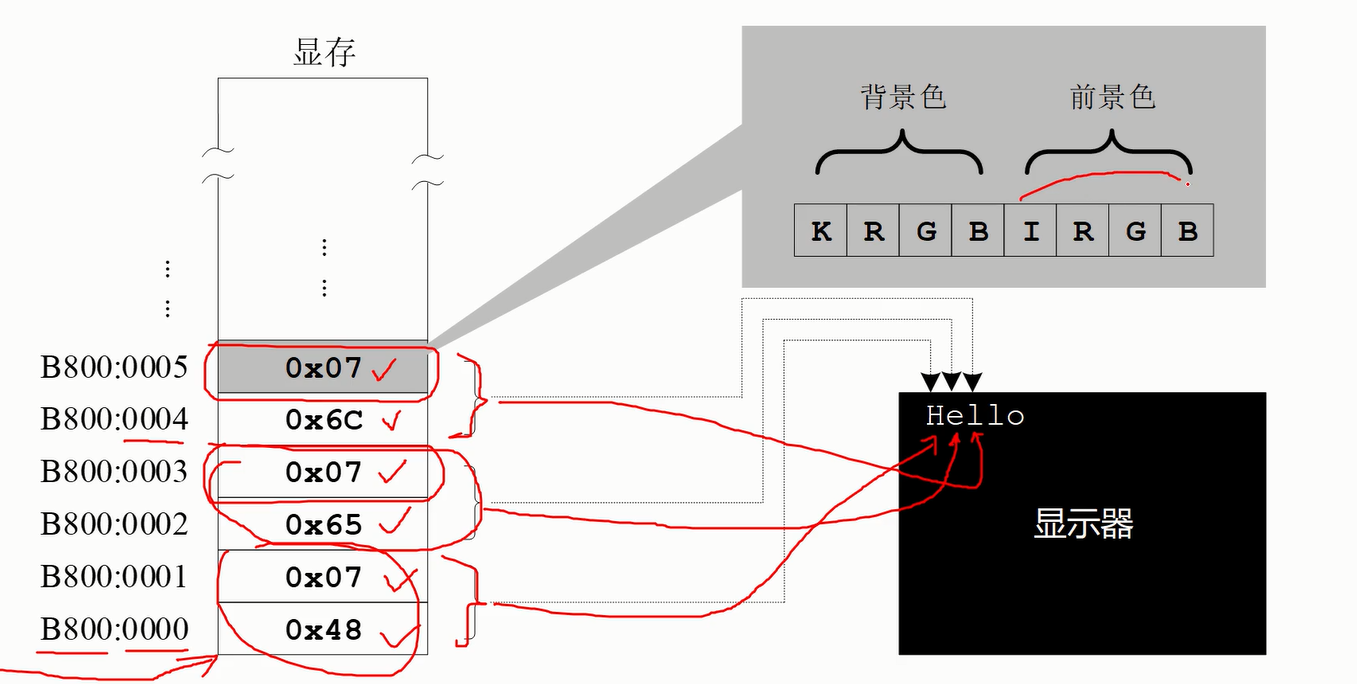

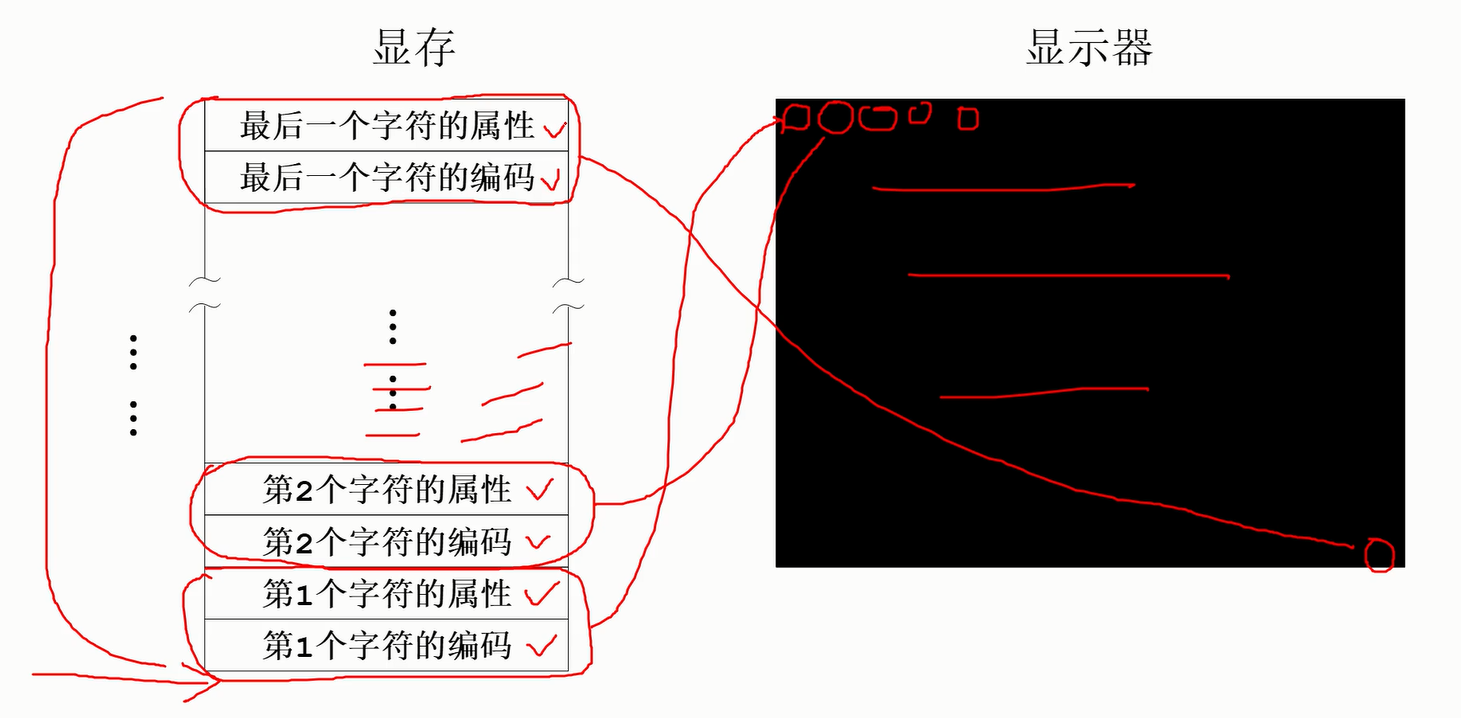

屏幕显示文字：显存中存放屏幕显示的相关内容数据，显存映射到内存的地址中

请添加图片描述

mov ax, 0xb800
mov ds, ax

mov byte [0x00], 'l' ;向显存映射到内存的地方写数据，默认在ds表示的段中写
mov byte [0x01], 0x02;0x01只是偏移地址，无法确定操作的位数，0x04同样可以理解为0x0004，无法确定位数，所以需要加byte指定以字节进行mov
;如果操作数之一确定了操作的位数（如固定位数的寄存器）则不需要指定位数
mov byte [0x02], 't'
mov byte [0x03], 0x02

mov byte [0x04], 'y'
mov byte [0x05], 0x02
;mov指令不允许在内存单元之间直接传输数据

times 510-($-$$) db 0
dw 0xaa55

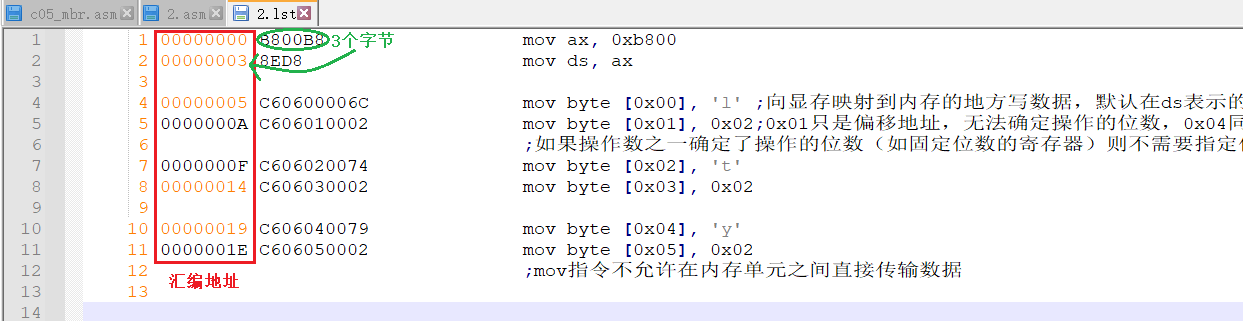

使用nasm xxx.asm -l xxx.lst生成汇编代码的列表文件，方便观察汇编后数据和代码的对应关系

请添加图片描述

汇编地址：每条指令在程序汇编阶段确定的地址

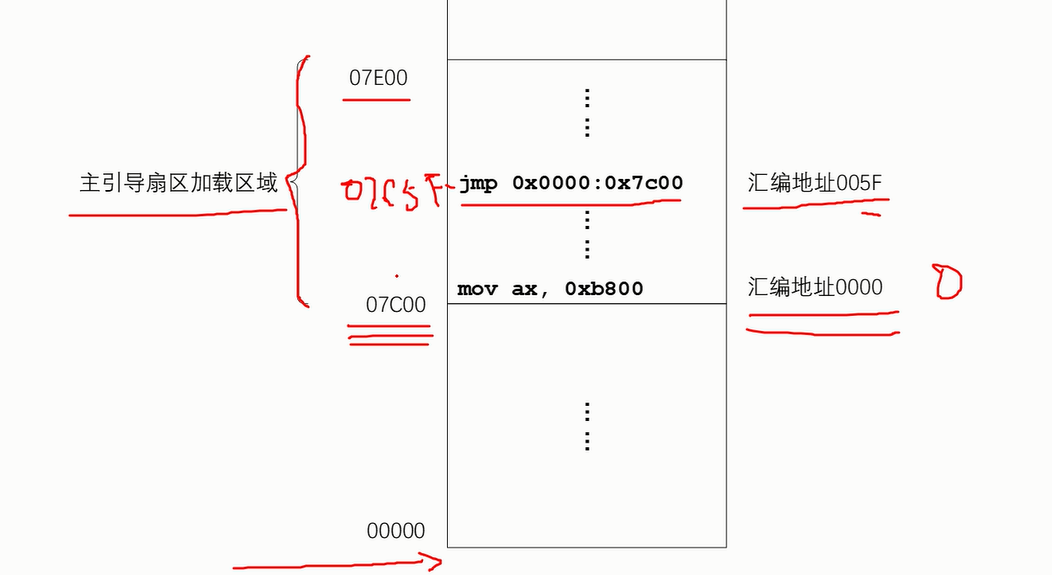

段间直接绝对跳转指令：jmp 段地址:偏移地址如设置jmp 0x0000:0x7c00则将跳转至主引导扇区开头重新执行

请添加图片描述

mov ax, 0xb800
mov ds, ax
...
jmp 0x0000:0x7c00+$ ;段间直接绝对跳转指令，使处理器卡在本行程序

times 510-($-$$) db 0
dw 0xaa55

绝对间接近跳转：使用寄存器对绝对偏移地址进行间接存储，只能在CS表示的当前段内跳转

mov ax, 0xb800
mov ds, ax
...
mov bx, 0x7c00+again
again:
	jmp bx

times 510-($-$$) db 0
dw 0xaa55

使用相对偏移量的短/近跳转：使用标号

mov ax, 0xb800
mov ds, ax
...
again:
	jmp again ;近跳转用jmp short 8位跳转相对偏移量，远跳转用jmp near 16位跳转相对偏移量，不加自动识别

times 510-($-$$) db 0
dw 0xaa55

无符号除法：

操作数8位（除数）-被除数16位：AX ÷ 操作数 = AL···AH
操作数16位（除数）-被除数32位：DX_AX ÷ 操作数 = AX···DX
操作数32位（除数）-被除数64位：EDX_EAX ÷ 操作数 = EAX···EDX（8086不支持，80386开始支持）
操作数64位（除数）-被除数128位：RDX_RAX ÷ 操作数 = RAX···RDX（8086和32位处理器不支持，6位处理器支持）

mov ax, 0xffff
mov bx, 10

mov cx, 0
mov ds, cx

;除5次bx，从而取出单个数字，存入内存
xor dx, dx
div bx
add dl, 0x30
mov [0x7c00+buffer], dl

xor dx, dx
div bx
add dx, 0x30
mov [0x7c00+buffer+1], dl

xor dx, dx
div bx
add dx, 0x30
mov [0x7c00+buffer+2], dl

xor dx, dx
div bx
add dx, 0x30
mov [0x7c00+buffer+3], dl

xor dx, dx
div bx
add dx, 0x30

;ds标识结果各数字段（0x0000）es标识显存段（0xb800）
mov cx, 0xb800
mov es, cx

mov [es:0x00], dl
mov byte [es:0x01], 0x02

mov dl, [0x7c00+buffer+3]
mov [es:0x02], dl
mov byte [es:0x03], 0x02

mov dl, [0x7c00+buffer+2]
mov [es:0x04], dl
mov byte [es:0x05], 0x02

mov dl, [0x7c00+buffer+1]
mov [es:0x06], dl
mov byte [es:0x07], 0x02

mov dl, [0x7c00+buffer]
mov [es:0x08], dl
mov byte [es:0x09], 0x02

buffer:
	db 0, 0, 0, 0

jmp 0x0000:0x7c00+$

times 510-($-$$) db 0
dw 0xaa55

串传送指令：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-i3wILzQV-1691295231112)(C:\Users\Administrator\AppData\Roaming\Typora\typora-user-images\image-20230729144708214.png)]

jmp start
text:
	db 'l', 0x02, 't', 0x02, 'y', 0x02

start:
	mov ax, 0x7c0 ;本段物理地址为0000:7c00，即7c00，当ds取0000时必须标号前加7c00，当ds取07c0时0偏即7c00，汇编地址即物理地址，标号前不用加7c00
	mov ds, ax

	mov ax, 0xb800
	mov es, ax

	cld ;设定传送方向为低地址向高地址（标志寄存器清零），反之为std（标志寄存器置位）
	mov si, text ;原始位置偏移地址
	mov di, 0 ;目标位置偏移地址
	mov cx, (start-text)/2 ;控制重复执行movsw几次
	rep movsw
jmp $
times 510-($-$$) db 0
dw 0xaa55

循环

number:
	db 0, 0, 0, 0, 0
start:
    mov ax, number
    mov bx, ax
    mov si, 10 ;除数
    mov cx, 5 ;控制循环次数
lab:
	xor dx, dx
	div si

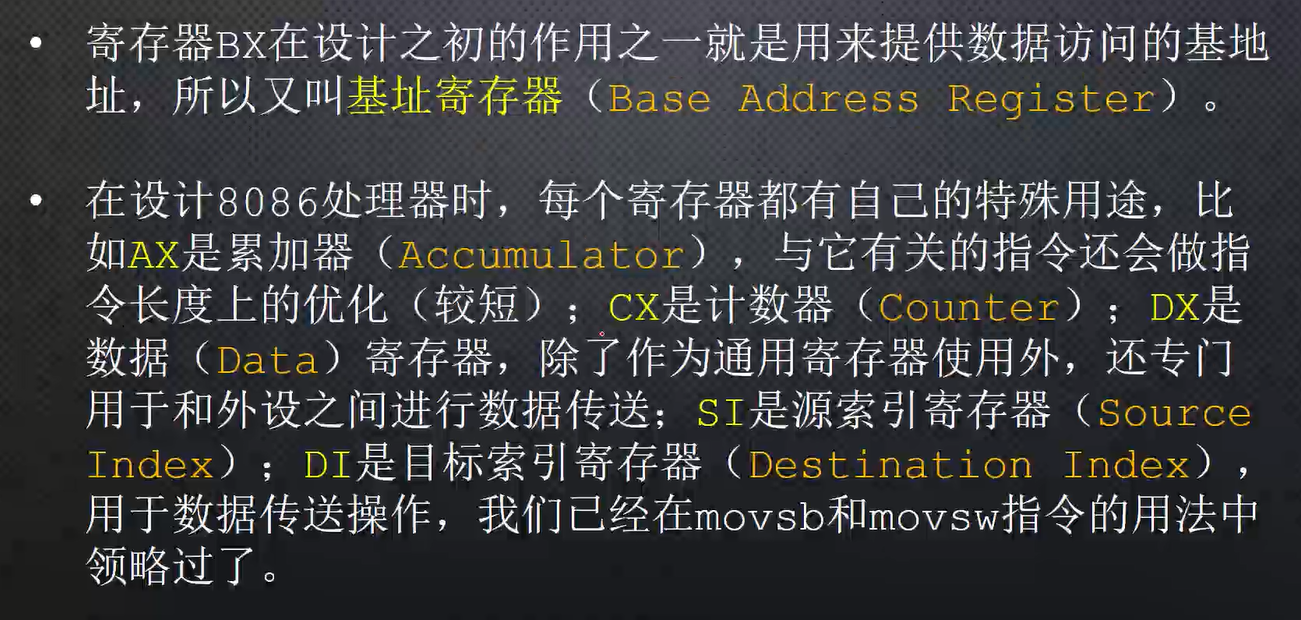

	mov [bx], dl ;bx又叫基址寄存器，可用来寻址
	inc bx ;自增，dec自减
	loop lab
jmp $
times 510-($-$$) db 0
dw 0xaa55

请添加图片描述

求补码：neg 寄存器或内存地址

请添加图片描述

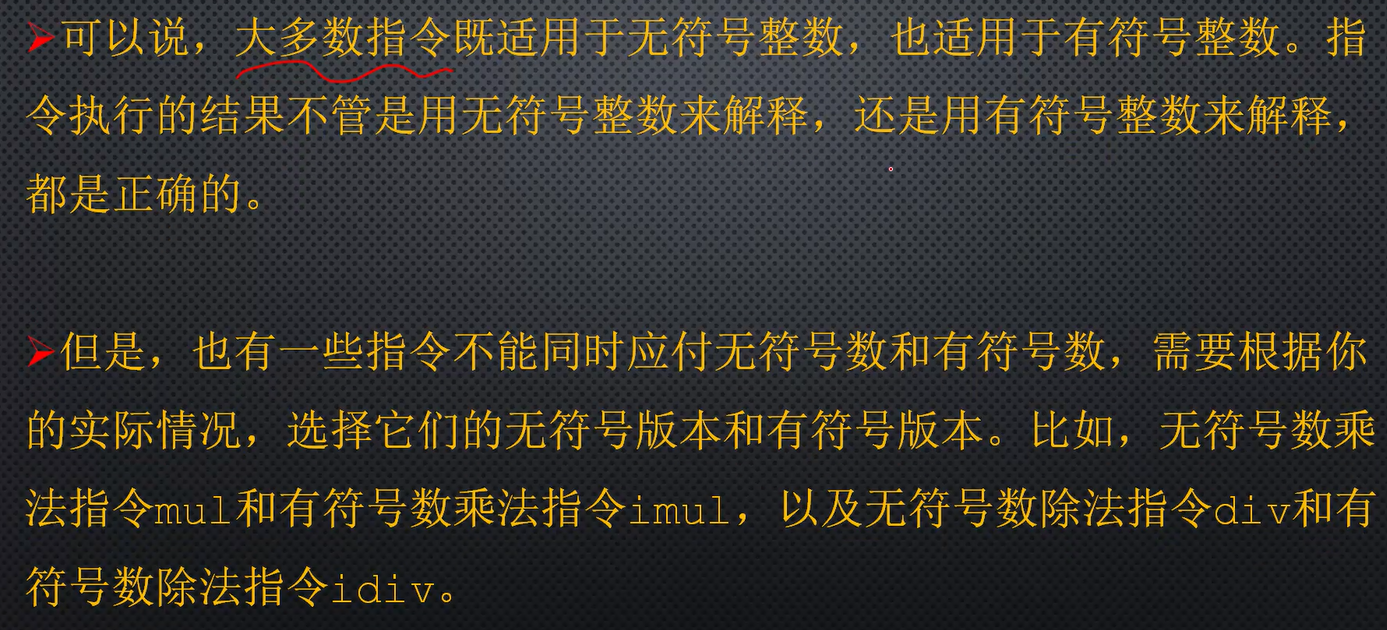

有符号除法指令：idiv 除数，除适用有符号数外，同无符号除法

余数的符号始终与被除数相同

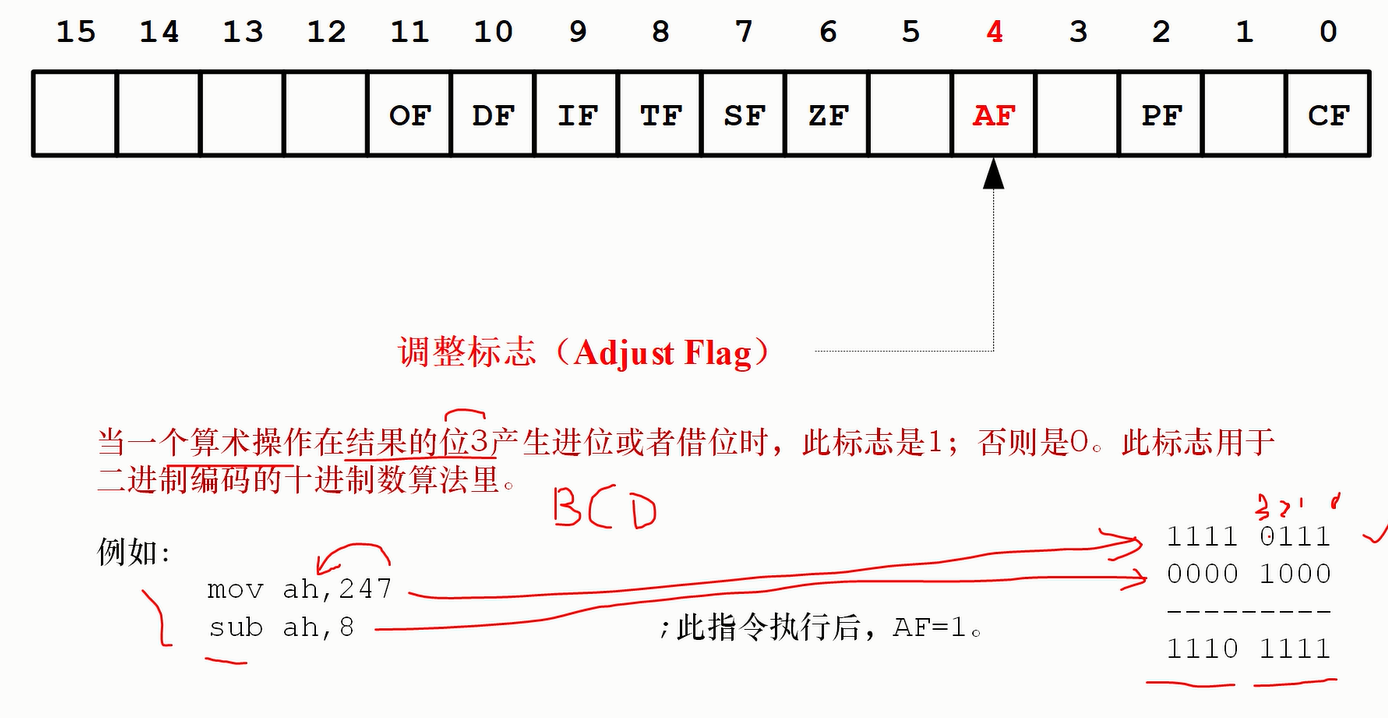

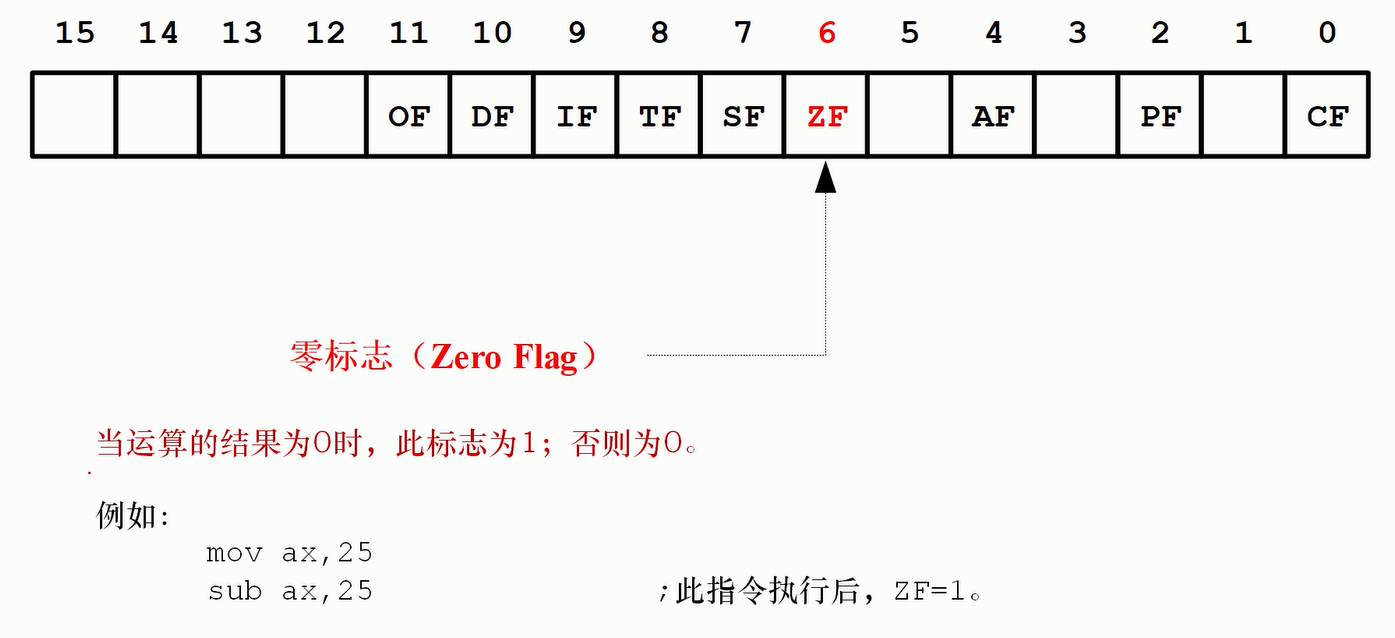

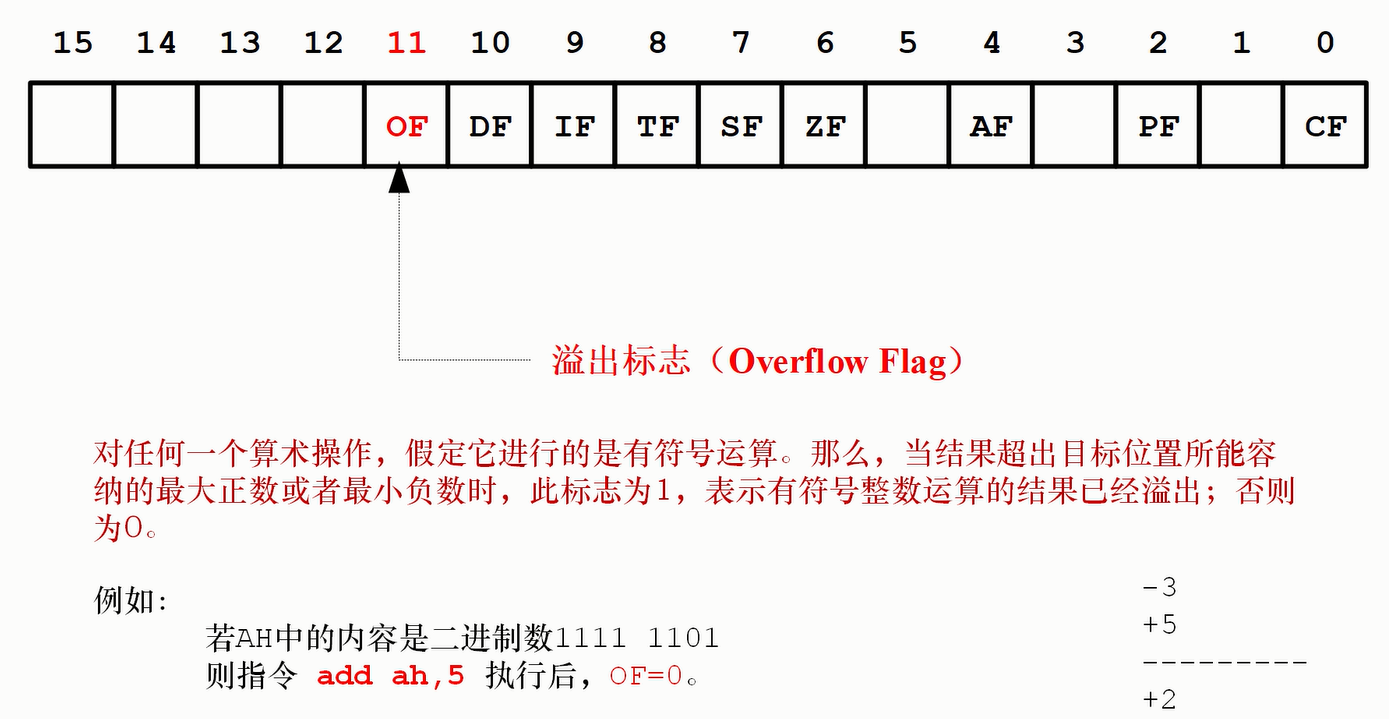

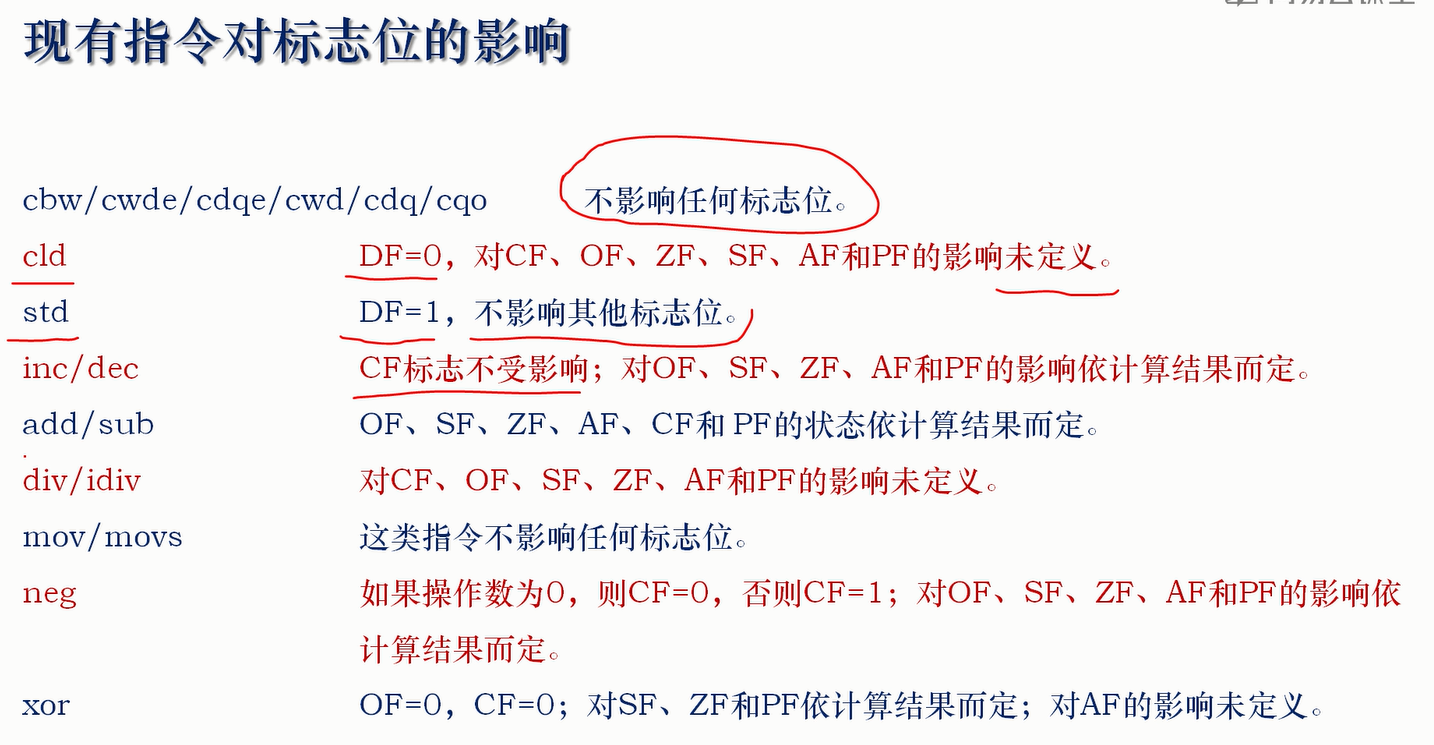

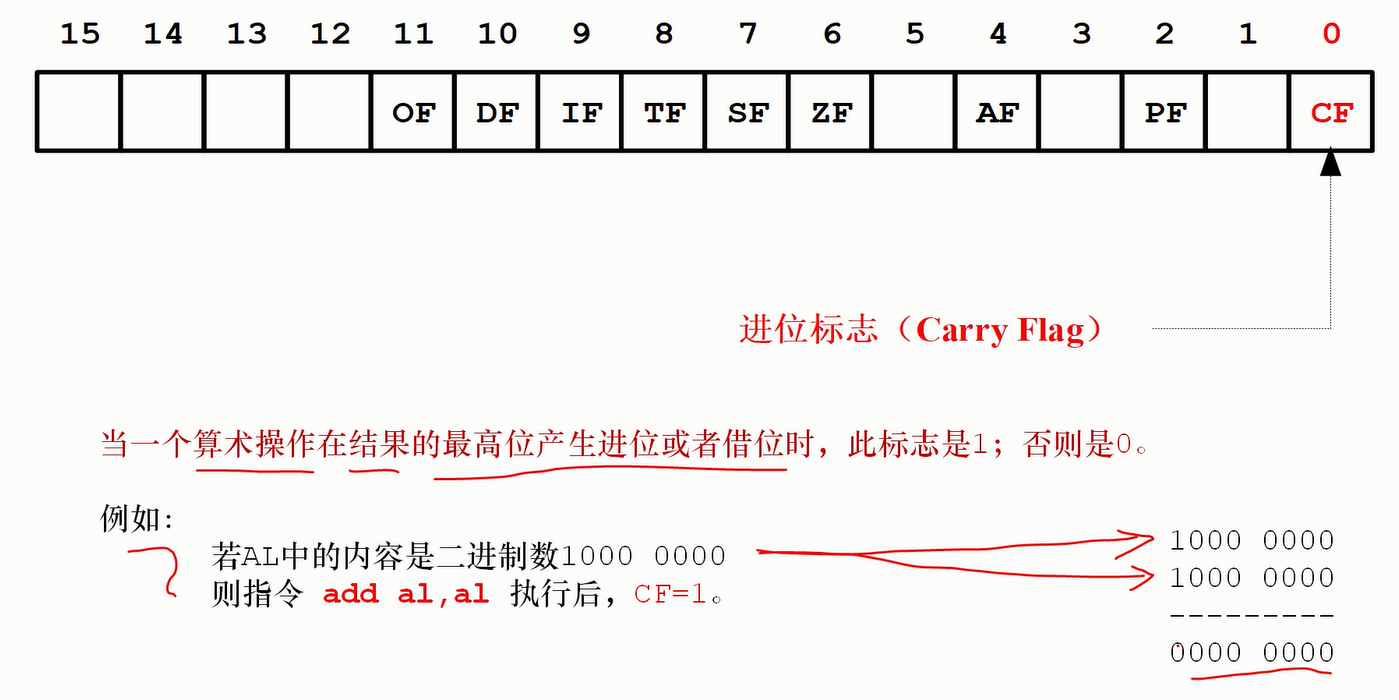

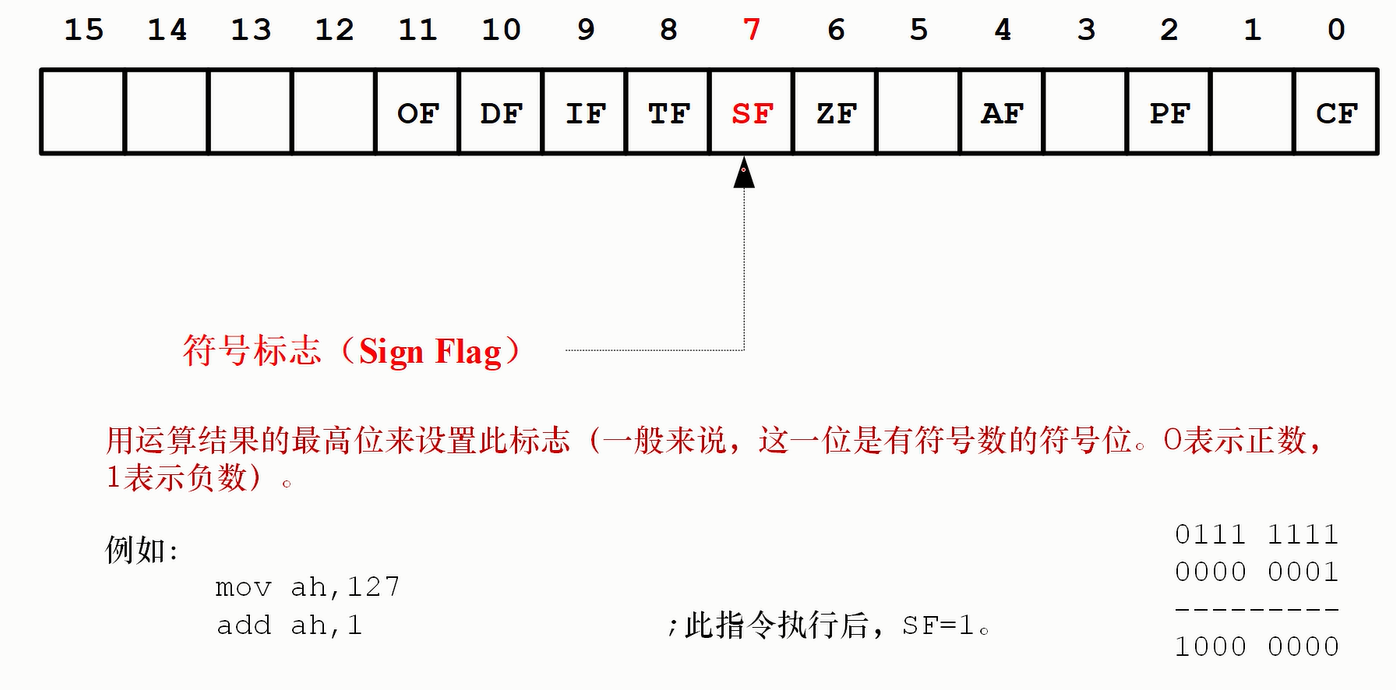

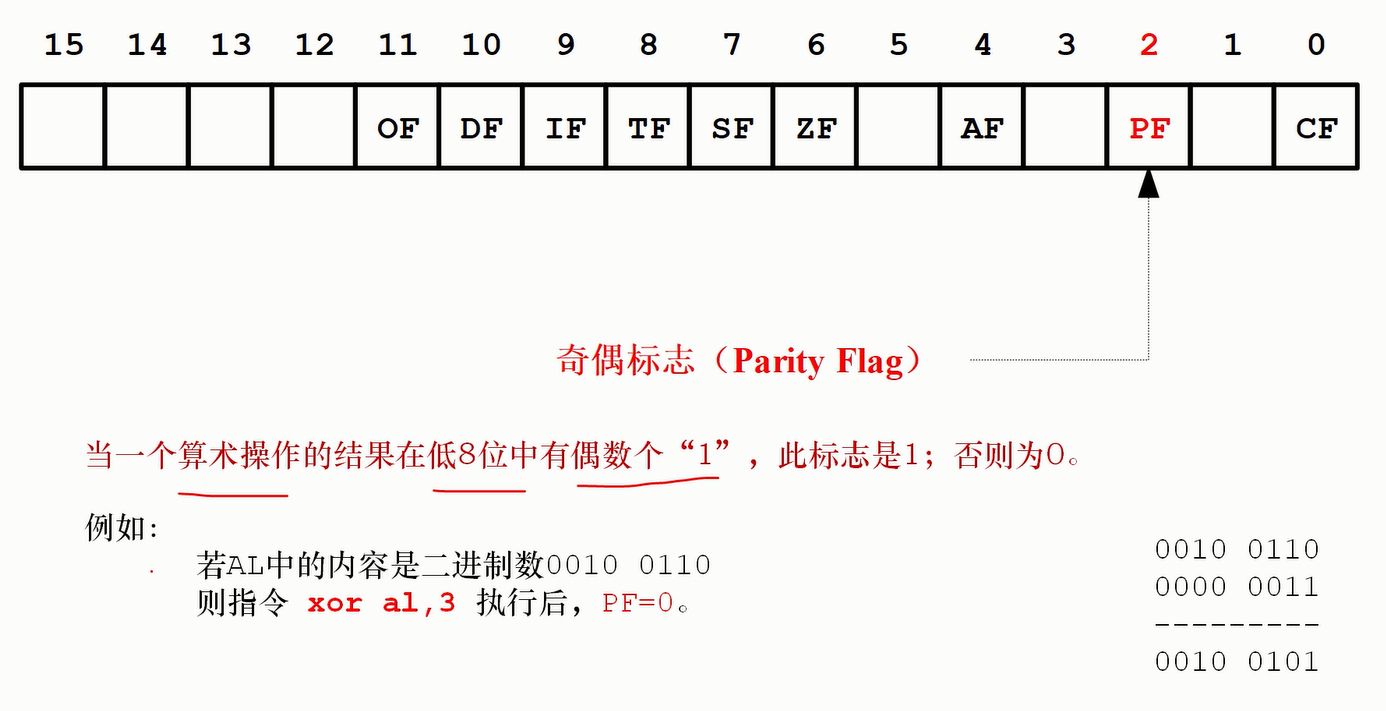

标志寄存器：

请添加图片描述

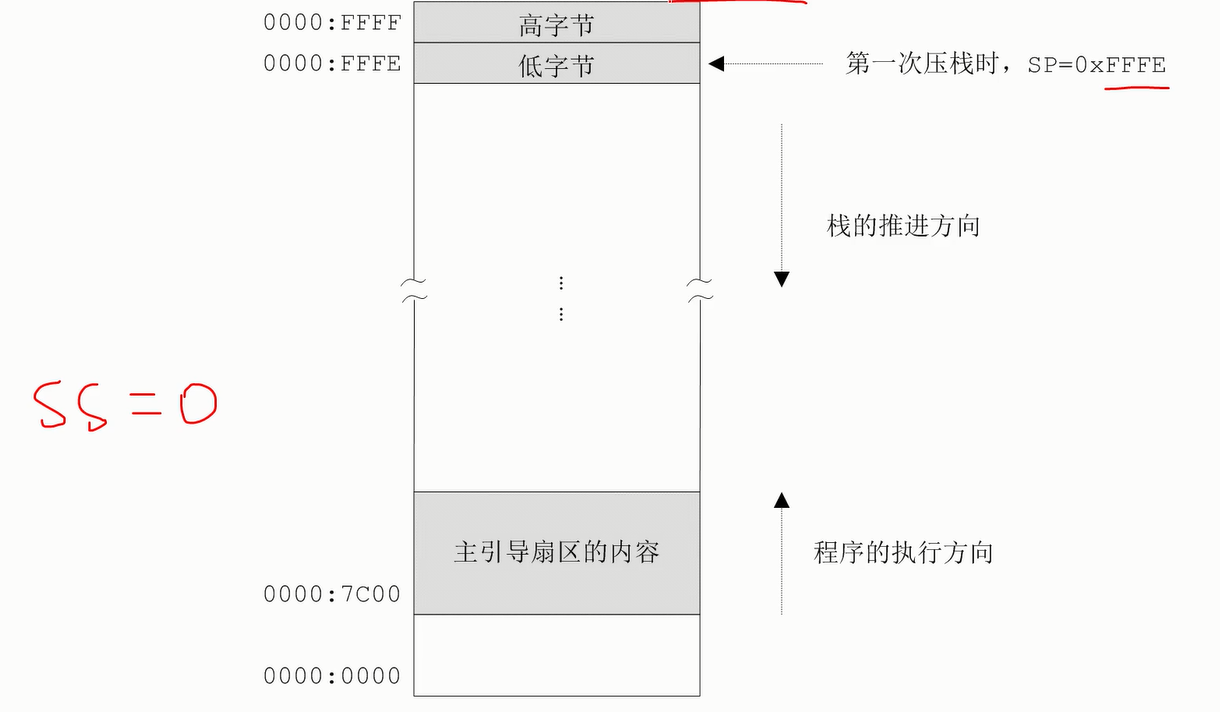

使用栈进行数位分解并显示

xor cx, cx
mov ss, cx ;栈的段地址0x0000
mov sp, cx ;栈顶初始地址0x0000，每次入栈sp减2（16位，2字节），高地址向低地址移动

mov bx, 10
xor cx, cx
; 分解数位
lab:
	inc cx ;记录入栈次数
	xor dx, dx
	div bx
	add dl, 0x30
	push dx ;入栈，16位处理器出入栈必须16位
	cmp ax, 0 ;判断ax是否被除完
	jne lab

show:
	pop dx
	mov [es:di], dl
	inc di
	mov byte [es:di], 0x02
	inc di
	loop show

就像[BX]直接表示DS段内存相应偏移量下内容一样，使用[BP]直接表示SS段内存的值

mov bp, sp
mov dx, [bp+2]

请添加图片描述

几种寻址方式：

mov ax, cx两个操作数都是寄存器寻址
add bx, 0xf000右操作数是立即数寻址，标号会直接编译成地址，所以也是立即数寻址
内存寻址
- mov ax, [es:0x50c0]右操作数是直接（内存）寻址
- inc word [ss:bx+2]使用基址寻址
- mov [si+lab], dx用SI或DI进行内存寻址（DS段），变址寻址
- mov ax, [bx+si+0x03]基址变址寻址
