CAD学习笔记中级课【等轴测制图】

一、CAD基本设置

要直接绘制二维等轴侧图，需要充分利用栅格的栅格捕捉。首先要将栅格的捕捉类型设置为等轴侧捕捉，如果绘制图形尺寸都是比较整的数，可以打开栅格捕捉。
等轴侧捕捉的设置方法如下：

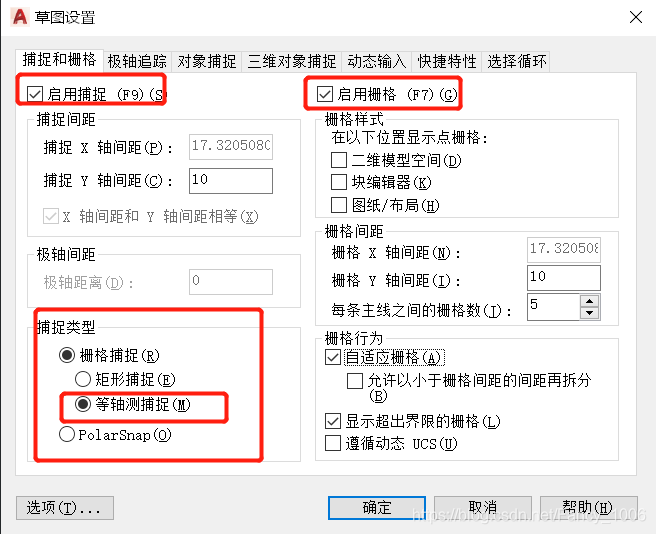

在栅格或栅格捕捉按钮上右键，点“设置”，在草图设置对话框的“捕捉类型”中点选“等轴侧捕捉”即可，如下图所示。

二、视图的切换

在绘制二维轴测图的过程中，需要绘制三维模型的不同侧面，需要在不同的视图间进行切换。系统为我们提供了“俯视”“左视”“右视”三个视图,按“F5”可在视图间快速切换。大家要注意在不同视图中坐标的变化，因为坐标显示的是当前视图中的正交形态。

注：二维轴测图中，不同视图的正交模式是在30°、90°、150°三个角度中相互转换的。

三、绘图注意事项

1、在绘制二维轴测图时偏移和镜像命令虽可以使用，但有时不一定能达到需要的效果，因此需要用复制(CO)命令来达到偏移或者镜像的效果。

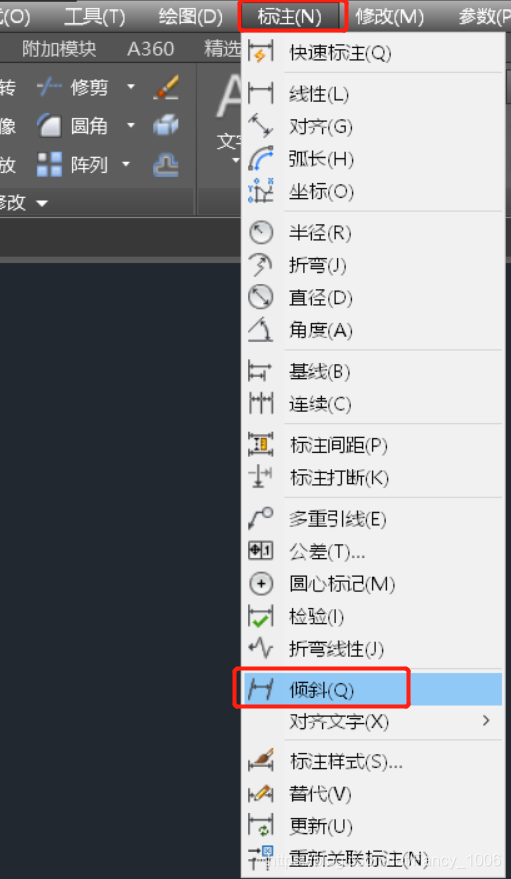

2、等轴测图标注时，用标注—倾斜，可使标注与对象方向一致

四、等轴测圆的绘制方法

1、等轴测圆的绘制方法

用椭圆的快捷键【EL】进
