【案例分享】基于FastCAE定制参数化建模工具

案例分享——

海洋平台参数化建模工具

几何建模是建立数字模型的基础环节，在工业品的设计过程中几何建模往往是一个非常复杂的过程。传统的建模往往从草图开始进行建模，建模过程繁琐效率低下。参数化建模能够有效提高建模效率，结合FastCAE开放式平台的特点，可以开发专业参数建模插件。

本案例针对海洋平台模型的特点，融入专家经验，开发了针对海洋平台构件的专业建模工具。用户可以通过输入少量参数，快速建立固定构件模型，减少用户建模工作量，显著提高建模的速度与质量，提高精准度减少误差，方便用户进行进一步分析。

技术路线

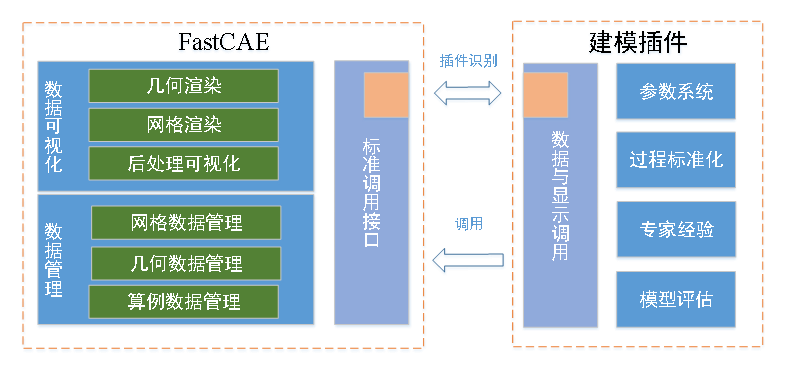

基于FastCAE的平台架构，在工具栏和菜单栏添加功能入口，建模过程由程序插件提供，数据管理与模型可视化交由FastCAE实现。

实现效果

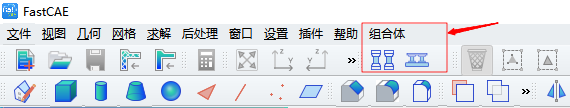

在FastCAE菜单栏和工具栏插入功能入口

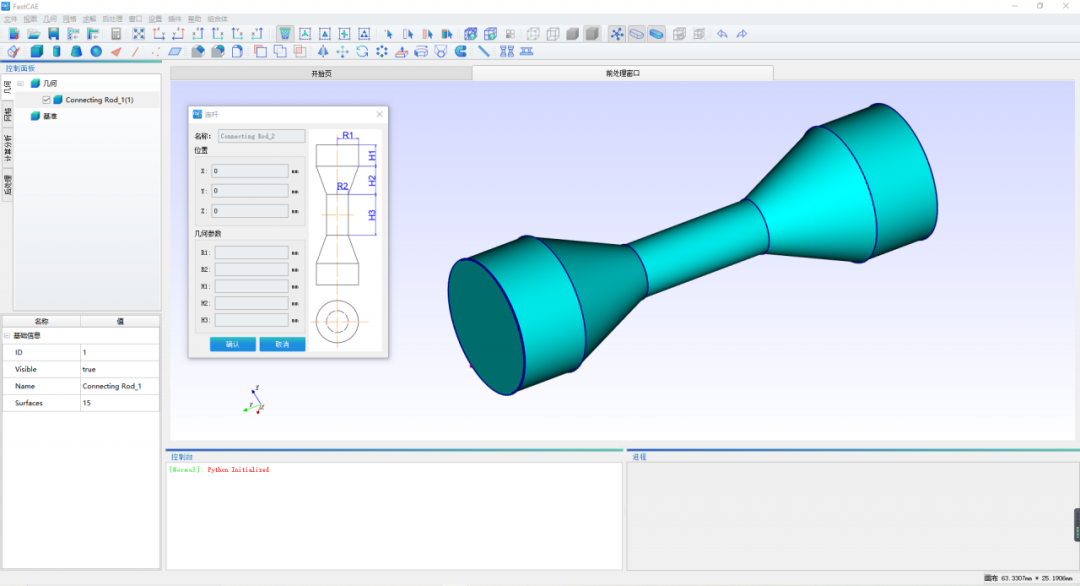

创建连杆

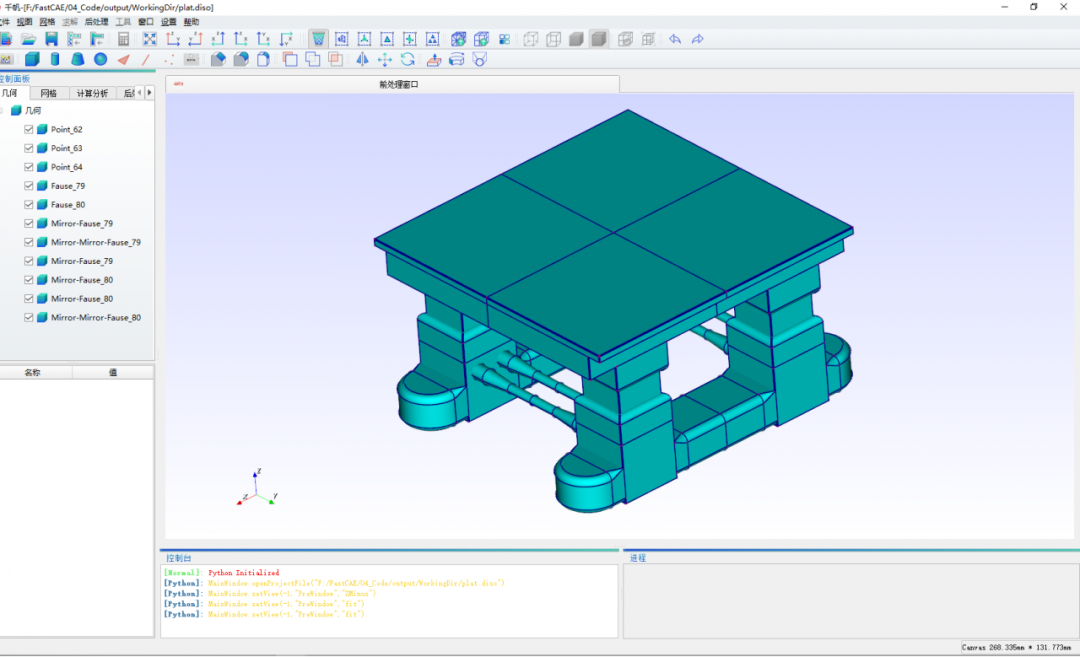

创建浮体

应用价值

建模时间从一小时缩短到十分钟；建模零误差；融入专家经验，体积校核。

关键代码

1、注册代码：

1void Register(GUI::MainWindow* m, QList<Plugins::PluginBase*>* ps)
2{
3    Plugins::PluginBase* p = new Plugins::ComplexPlugin(m);
4    ps->append(p);
5}

2、添加按钮

 1_menu = _mainwindow->menuBar()->addMenu(des);
 2_toolBar = _mainwindow->addToolBar(des);
 3
 4QAction* cyac = new QAction(tr("Connecting Rod"), _mainwindow);
 5cyac->setIcon(QIcon("://icons/liangan1.png"));
 6this->addAction(cyac);
 7_actionList.append(cyac);
 8 QAction* boxac = new QAction(tr("Floating Body"), _mainwindow);
 9boxac->setIcon(QIcon("://icons/futi1.png"));
10this->addAction(boxac);
11_actionList.append(boxac);
12 connect(cyac, SIGNAL(triggered()), this, SLOT(CreateCylindricalComplex()));
13connect(boxac, SIGNAL(triggered()), this, SLOT(CreateBoxComplex()));

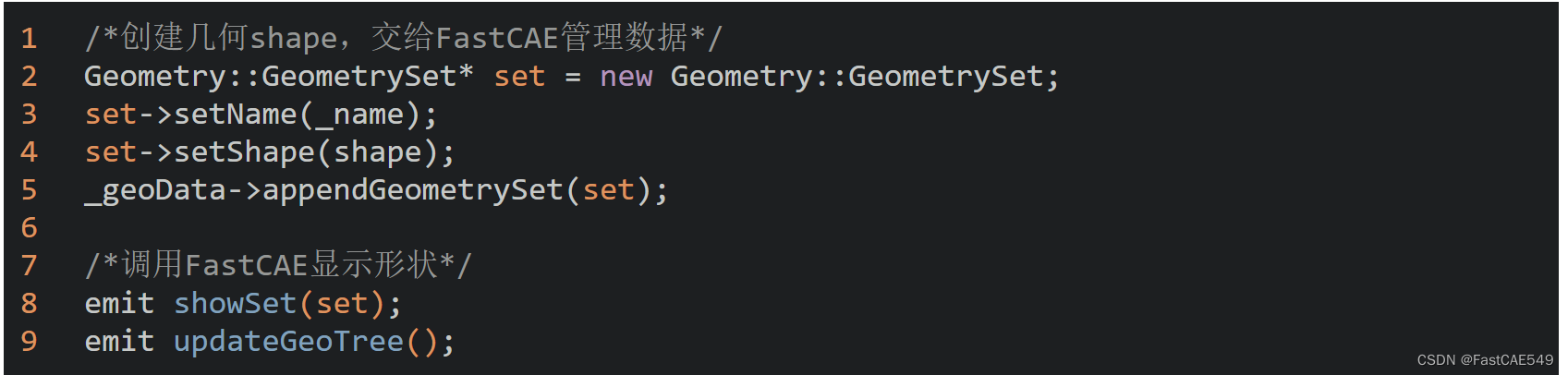

3、数据管理与显示
