40G QSFP+ DAC线缆深度解析 | 光岭通信

随着数据中心和企业网络对高带宽、低延迟需求的不断增长，40G QSFP+ DAC（Direct Attach Copper）线缆作为一种经济高效的高速连接解决方案，逐渐成为网络基础设施中的重要组成部分。DAC线缆以其即插即用的特性，满足了现代网络对高性能布线和成本效益的双重需求。本文将深入探讨40G QSFP+ DAC线缆的结构、分类及其在实际应用中的优势，旨在为网络工程师和技术爱好者提供全面的技术参考。

40G QSFP+ DAC线缆的结构

40G QSFP+ DAC线缆是一种高速双绞线电缆，两端均配有QSFP+连接器。其核心结构由镀银导体和泡沫绝缘电缆组成，采用线对屏蔽或完全屏蔽技术来确保电信号的稳定传输。屏蔽铜缆的规格通常在24至30AWG之间，具体取决于线缆的长度——较长的DAC线缆需要更大的规格（如24AWG）以减少信号在传输过程中的损耗。例如，1米的40G QSFP+ to QSFP+ DAC线缆通常使用28AWG，而7米的同品牌线缆则采用24AWG。

这种结构设计不仅保证了信号的完整性，还提供了出色的抗干扰能力，使DAC线缆在高密度布线环境中表现出色。

40G QSFP+ DAC线缆的分类

DAC线缆主要分为被动DAC和主动DAC两类：

• 被动DAC：不含任何放大或调节信号的电子元件，信号直接通过线缆并由主机网络设备再生。由于没有额外的信号处理，被动DAC的传输距离通常限制在7米以内。

• 主动DAC：在结构上与被动DAC相似，但在连接器内部集成了驱动芯片，用于信号调节和增强。这使得主动DAC能够支持更长的传输距离，通常可达10米或更远，突破了被动DAC的距离限制。

在市场上，40G QSFP+ DAC线缆还可根据连接类型分为：

• QSFP+ to QSFP+ DAC：用于直接连接两个40G端口，常见于连接不同网络交换机。

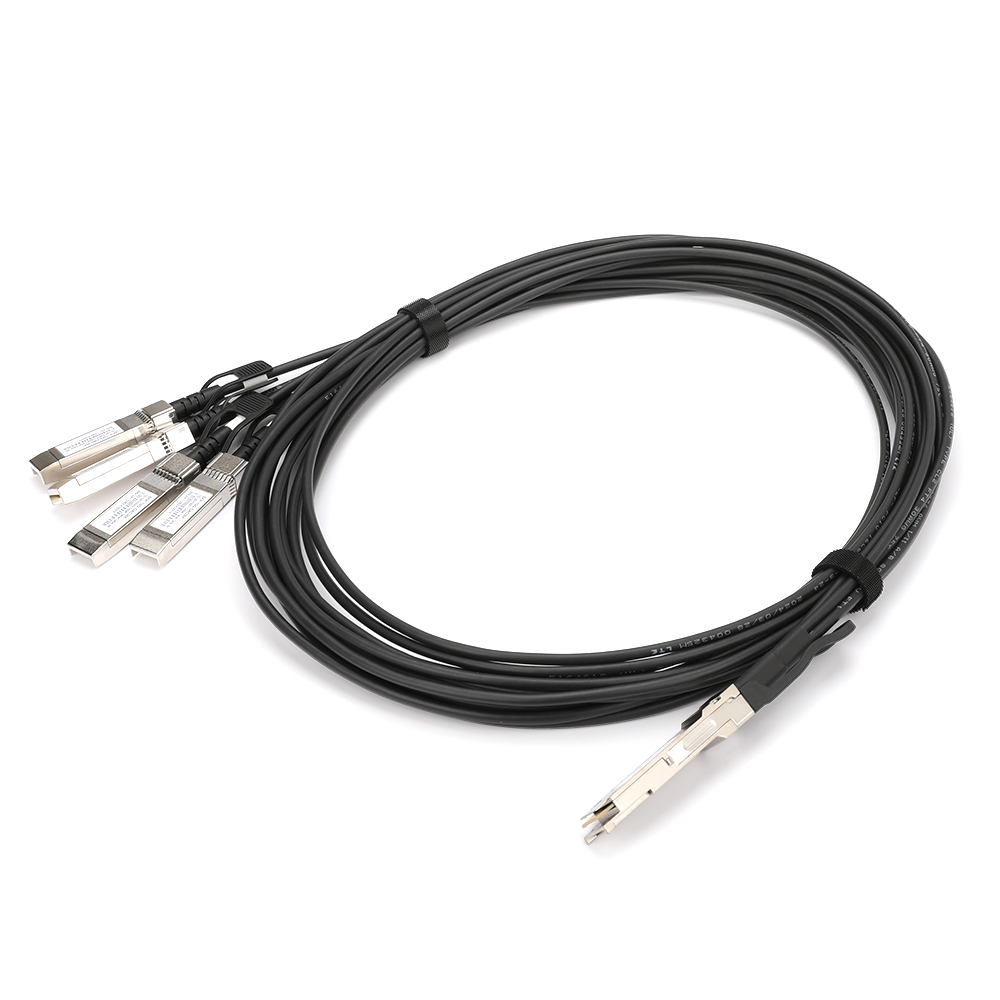

• QSFP+ to 4x SFP+ breakout DAC：将一个40G信号拆分为四个10G信号，适用于从10G网络迁移到40G网络的场景。

40G QSFP+ DAC线缆的应用

40G QSFP+ DAC线缆主要应用于数据中心和企业网络中的短距离高速互连，特别是在以下场景中表现出色：

• 机架内或相邻机架间的连接：DAC线缆是连接机架顶部（ToR）交换机与服务器或存储设备的理想选择，能够提供低延迟、高带宽的连接。

• 网络升级与扩展：QSFP+ to 4x SFP+ breakout DAC线缆在10G到40G的网络迁移中起到关键作用，允许用户逐步升级网络设备而无需大规模更换基础设施。

• 高性能计算（HPC）与企业核心层：DAC线缆的高速传输能力和低功耗特性，使其在需要高密度布线的环境中备受青睐。

此外，DAC线缆无需光纤收发器，简化了安装和维护流程，降低了总体拥有成本（TCO），是短距离连接的首选方案。

结论

40G QSFP+ DAC线缆凭借其优异的结构设计、灵活的分类选择和广泛的应用场景，成为现代网络基础设施中不可或缺的一部分。其在提供高性能连接的同时，兼顾了成本效益和易用性。随着网络技术的不断进步，未来DAC线缆有望支持更高的传输速率，为数据中心和企业网络带来更大的价值。
