GeoGebra中级篇028—GeoGebra的轨迹工具(Best Fit Line Tool)

注意：关注微信公众号“第五智能”，免费查阅全系列文章。

Locus 命令在GeoGebra中非常强大，它能够帮助你直观地显示随着某个变量变化的路径或曲线。无论是通过滑块、斜率场还是微分方程解，GeoGebra都能为你展示这些轨迹的动态变化。如果你在做与运动、动力学、微分方程等相关的可视化，Locus命令会非常有用。但因为是中级篇，所以这里就先不搞那么负责，只是先简单讲下Locus工具的使用。那么，一起吧。

---

一、关于Geogebra的轨迹工具

1.什么是轨迹工具

GeoGebra的轨迹工具（Locus Tool）用于绘制一个点的轨迹，这个点通常是依赖于另一个点或几何对象的。通过轨迹工具，你可以直观地看到当一个点随着另一个点的变化而移动时，所形成的路径或轨迹。

轨迹工具的工作原理：

1. 依赖关系：轨迹工具基于一个点（通常是点B），该点的坐标是由另一个点（通常是点A）的位置或几何关系决定的。例如，点B的坐标可能是点A的坐标经过某个数学函数转换后的结果。
2. 创建轨迹：当你让点A沿着某个约束（如线、圆等）变化时，轨迹工具会记录点B的运动，并生成点B的轨迹。

简单来说，轨迹工具可以让我们看到一个依赖对象的运动轨迹，注意，是依赖对象，具体可以查看文章：Geogebra中级篇020—Geogebra中的三种对象：自由对象、依赖对象、辅助对象

好了，我们来根据两个例子看懂这个神秘而又重要的轨迹工具。

2.案例一：根据曲线来生成轨迹

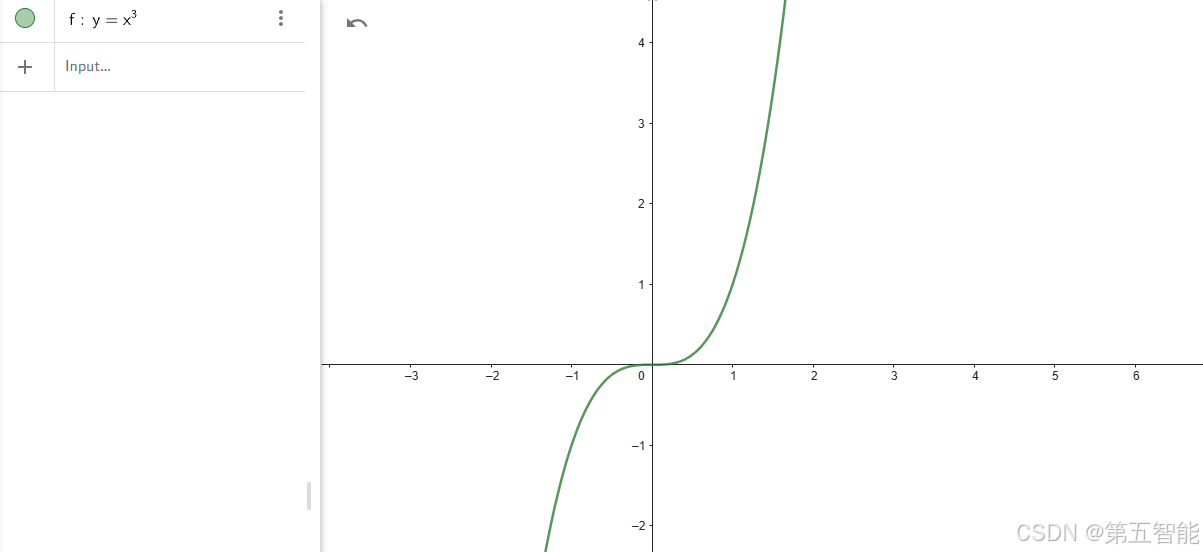

（1）绘制一个函数曲线

f: y=x^(3)

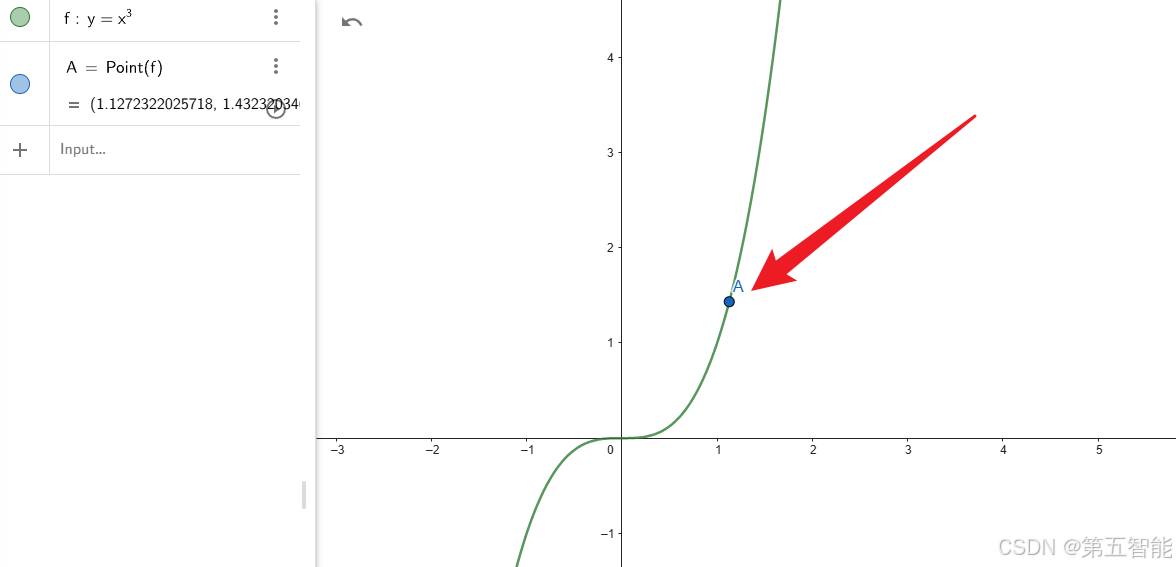

（2）在函数曲线上描一个点

（3）做出一个点，依赖于这个A点

B=A+(5,0)

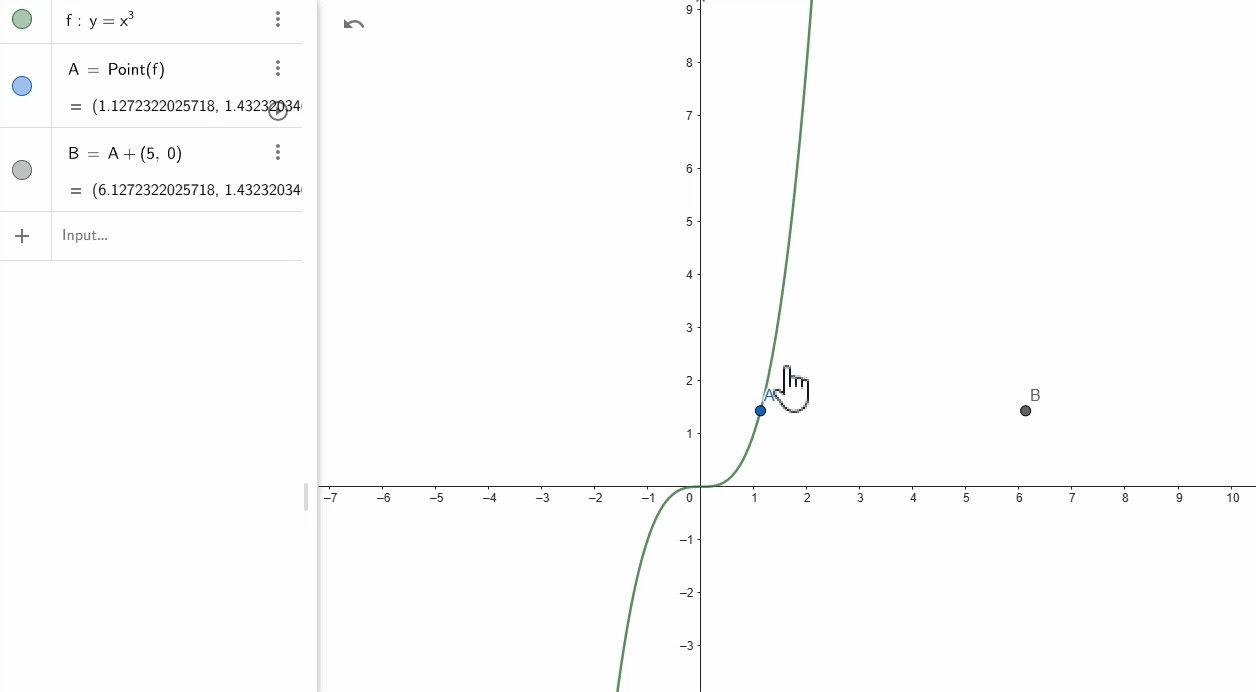

比如我这里有一个点B，当我们移动点A的时候，B点会相应的发生变化，这个B就是我们所谓的依赖对象。

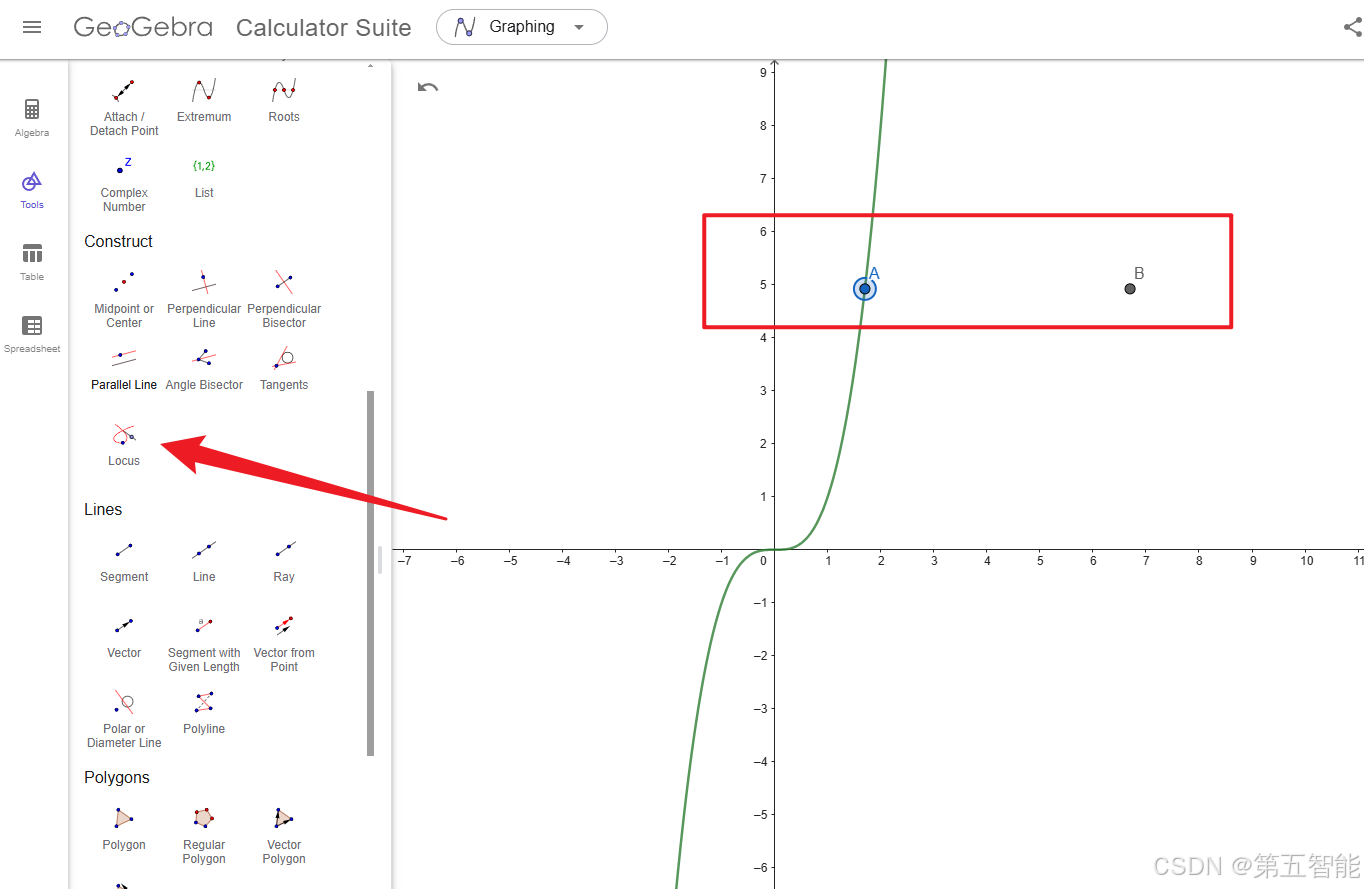

（4）使用Locus工具，先点B点，再点A点

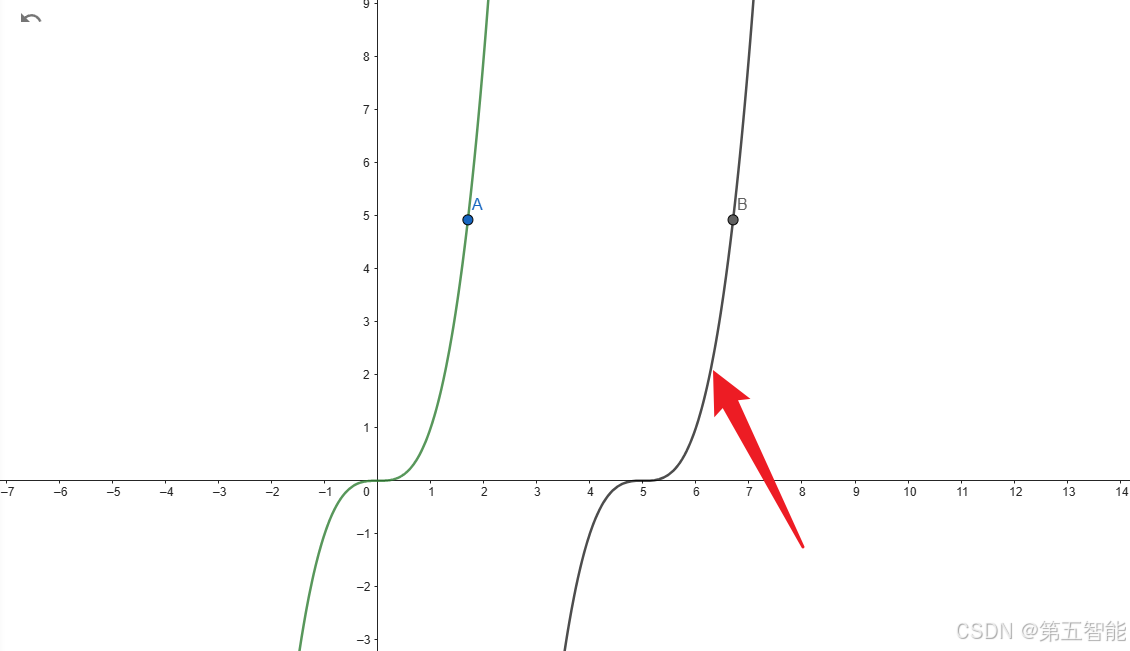

这个时候就会出现B点的运动轨迹了：

2.案例二：根据滑动条来生成轨迹

（1）假如我们有一个滑动条和一个点

注意，这个点是根据滑动条生成的，所以当我们滑动这个滑动条的时候，点会相应的发生变化。

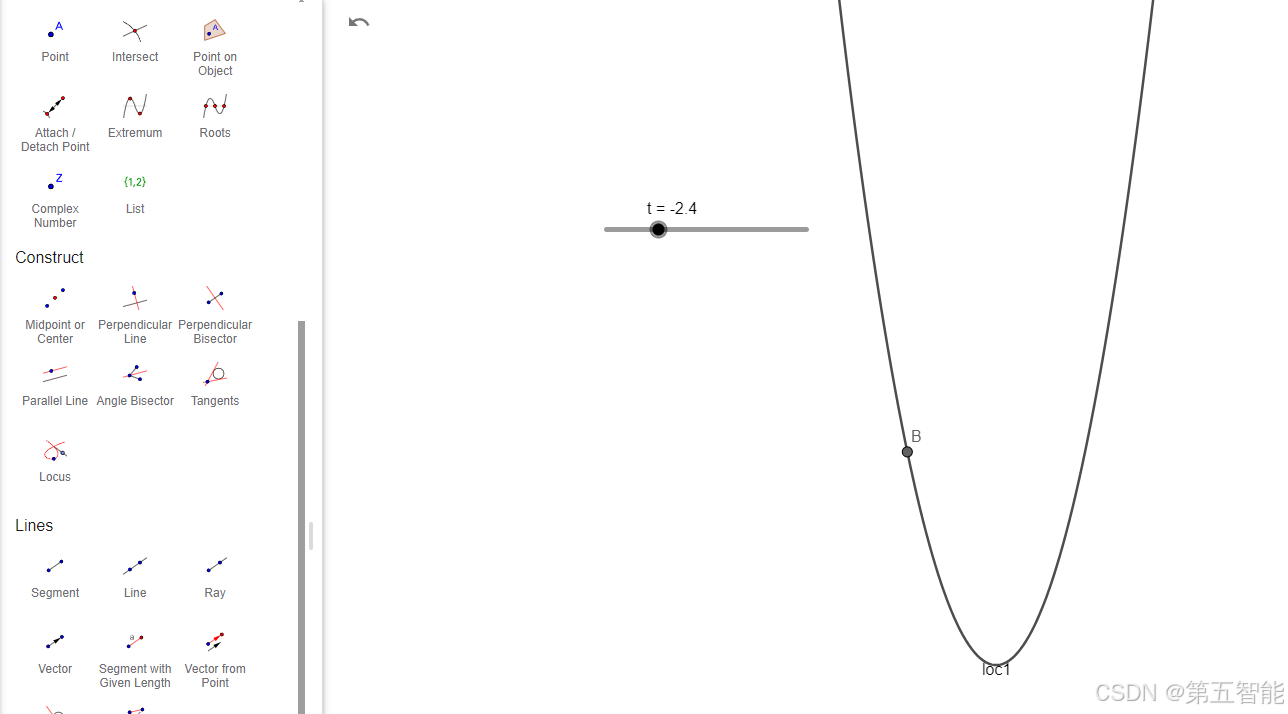

（2）选择轨迹工具后点击这个点，再点击滑动条，这个时候就会出现B点的运动轨迹

3.轨迹工具的常见用途

用途类别	示例	应用场景
绘制点的轨迹	- 点沿圆周运动 - 点沿直线运动	- 运动学模拟：物体的运动路径 - 几何图形的变化：点沿某规则运动时的轨迹
绘制点的参数化轨迹	- 圆的参数化轨迹：( x(t) = r \cdot \cos(t), y(t) = r \cdot \sin(t) ) - 螺旋轨迹	- 曲线与曲面的可视化 - 函数变化的可视化：随着参数变化，点的轨迹代表函数图像的演化过程
绘制几何体变形的轨迹	- 直线与圆的交点轨迹 - 图形变形时的轨迹	- 几何变化的可视化：观察几何变换（如旋转、平移）下，几何图形某部分的轨迹 - 函数与几何的结合
绘制切线或法线的轨迹	- 圆的切线轨迹 - 椭圆的法线轨迹	- 导数的几何解释：切线或法线的轨迹帮助理解导数的几何意义 - 极限与微分学：理解切线的变化
显示旋转或对称图形的轨迹	- 旋转轨迹：点绕中心点旋转 - 对称图形轨迹	- 旋转对称性：展示几何图形的对称性 - 图形变换学习：平移、旋转、对称等变换的轨迹
模拟物理现象	- 抛物线轨迹：模拟投掷物体的轨迹 - 摆动轨迹	- 物理教学：展示物体运动的路径，帮助理解力学原理 - 动态模拟：模拟多种物理现象，如弹簧振动等

4.轨迹工具的注意事项

在使用 GeoGebra 轨迹工具时，有一些常见的注意事项可以帮助你避免常见的错误和提高使用效果。以下是一些重要的注意事项：

好的，以下是使用 (1)(2)(3) 等格式的注意事项：

(1) 轨迹工具只能绘制动态对象的轨迹

• 轨迹工具仅适用于动态对象（如移动的点、旋转的线、变化的几何形状等）。如果你尝试对静态对象使用轨迹工具，它将不会产生任何效果。

(2) 轨迹的起始点

• 当你为某个点或对象使用轨迹工具时，确保该点或对象是动态变化的。轨迹将从该对象的运动开始，直到运动停止或条件变化。
• 如果一个点没有变化轨迹，可能是因为没有正确设置动态变化的条件。例如，点是否沿着预定路径运动。

(3) 使用参数化公式

• 如果要描述复杂的轨迹，最好使用参数化公式。例如，圆的轨迹可以通过 ( x(t) = r \cdot \cos(t) ) 和 ( y(t) = r \cdot \sin(t) ) 来表示。这种方式可以帮助你精确控制轨迹的形状和速度。

(4) 确保轨迹更新

• 在动态变化过程中，轨迹可能会因为图形更新不及时而显示不完整。确保你的 GeoGebra 界面实时刷新，特别是在做动态变换或动画时。你可以通过点击“播放”按钮来激活动画，确保轨迹按预期绘制。

(5) 避免过于复杂的轨迹

• 过于复杂的轨迹（例如高次方程或涉及多个运动的情况）可能会导致计算压力过大，从而影响性能。复杂的轨迹会导致图形卡顿，特别是在移动大量点或者高次方程时。

(6) 控制轨迹的显示

• 如果轨迹太长或者过于复杂，可能会变得不易辨认。你可以调整轨迹的线条样式（如颜色、宽度），或者在显示时设置一定的限制（例如，限制轨迹的长度或时间范围）。

(7) 避免无限循环的轨迹

• 如果你为一个对象设置了过于复杂的运动路径，可能会导致轨迹永远延续下去，从而产生无限循环的轨迹。为避免这种情况，可以设置运动的限制或终止条件，避免轨迹无限扩展。

(8) 选择合适的对象

• 轨迹工具适用于很多几何对象，包括点、线、圆、图形等，但有些特殊的几何对象（如某些类型的曲线或图像）可能不适用于轨迹工具。确保选择适合的对象，并且这些对象确实在动态变化。

(9) 调节动画速度

• 在创建动画时，轨迹的绘制速度取决于动画的速度。你可以通过调整动画的播放速度来优化轨迹的生成，确保轨迹能够清晰地呈现。

(10) 轨迹与对象之间的依赖关系

• 轨迹工具绘制的是由运动对象产生的路径。如果你对对象进行了移动或变换（如旋转、平移等），轨迹的形状会根据这些变换产生变化。确保在应用变换时检查轨迹是否符合预期。

(11) 清理和重置轨迹

• 如果轨迹工具生成的轨迹过多，可能会导致图形界面显示混乱。可以通过点击工具栏中的“清除轨迹”按钮，清理所有已经绘制的轨迹，避免视觉干扰。

(12) 轨迹工具与其他工具的结合

• 轨迹工具常常与其他工具配合使用，例如“函数工具”、“旋转工具”等。在这些工具配合使用时，确保你已经理解它们之间的关系，避免因为设置错误导致轨迹无法正确显示。

5.轨迹工具与开启轨迹的区别

在 GeoGebra 中，轨迹工具（Trace Tool）和开启轨迹（Enable Trace）是两个不同的功能，虽然它们都涉及到轨迹的显示，但在使用方式和目的上有所不同。以下是它们的主要区别：

(1) 轨迹工具（Trace Tool）

功能：轨迹工具是一个专门的工具，通常用于绘制一个对象（如点、直线、图形等）在其动态变化过程中所经过的路径。使用轨迹工具时，轨迹会随着对象的运动自动绘制。

• 用途：通常用于绘制对象的运动轨迹，尤其适用于需要可视化动态变化的情况（如点沿圆周运动，或对象在变化时的轨迹）。
• 应用场景：例如，你想要在一个圆周上绘制一个点的轨迹，可以选择轨迹工具并选择该点，GeoGebra会自动生成一个圆周轨迹，随着点的运动而变化。

操作：

1. 选择轨迹工具。
2. 点击动态对象（如一个点、线等）。
3. GeoGebra会开始绘制该对象的轨迹，轨迹随着对象的动态变化而生成。

特点：

• 适用于动态图形，能够在对象运动时实时显示其路径。
• 可以选择多个对象进行轨迹绘制。
• 常用于数学和物理中可视化物体运动轨迹、变化路径等。

(2) 开启轨迹（Enable Trace）

功能：开启轨迹是指为某个对象（如点、线、函数等）启用轨迹绘制功能。这意味着，当对象发生变化时，轨迹将被显示，但不需要像轨迹工具那样专门选择绘制路径的操作。

• 用途：主要用于快速启用或禁用轨迹功能。开启轨迹后，当对象的状态发生变化时，GeoGebra会记录并显示轨迹，帮助观察对象变化的过程。
• 应用场景：例如，你想要查看一个点在动态变化过程中是否沿着某个路径移动，只需启用轨迹功能即可，无需使用轨迹工具。

操作：

1. 右键点击要启用轨迹的对象（如点、线、函数等）。
2. 选择**“Enable Trace”**（启用轨迹）选项。
3. 启用后，GeoGebra会绘制该对象的轨迹，直到你禁用它。

特点：

• 更快速和简便的方式来为对象启用轨迹功能。
• 适用于你想直接为已有的动态对象开启轨迹，而无需使用轨迹工具。
• 可以在绘制过程中自由开启或关闭轨迹。

主要区别

特性	轨迹工具 (Trace Tool)	开启轨迹 (Enable Trace)
功能	绘制对象的动态轨迹	启用或禁用某个对象的轨迹显示
应用场景	用于绘制复杂的动态轨迹（例如点沿路径运动）	适用于简单的动态对象轨迹展示
操作方式	需要选择轨迹工具并点击对象	右键点击对象，选择启用轨迹选项
适用对象	任何动态对象（点、线、曲线等）	适用于对象（点、线、图形等）
轨迹更新方式	根据对象的动态运动实时绘制轨迹	对象变化时绘制轨迹，直到禁用该轨迹功能
适用复杂度	适用于复杂的动态几何图形，能绘制精确轨迹	更适合简单的启用轨迹，快速查看对象轨迹

• 轨迹工具（Trace Tool）通常用于更复杂的绘制和展示，它要求你主动选择对象进行轨迹绘制，适用于一些特殊的轨迹绘制需求。
• 开启轨迹（Enable Trace）是一个简便的功能，它可以在不进行额外操作的情况下快速为某个对象启用轨迹显示，适合简单的动态轨迹绘制。

根据你的需求，选择合适的功能来完成轨迹的绘制和观察。

二、轨迹工具的综合案例—绘制心形轨迹

t = Slider(0, 2π, 0.1)
A = (16 * sin(t)^3, 13 * cos(t) - 5 * cos(2t) - 2 * cos(3t) - cos(4t))
loc1=Locus(A,t)

三、文章最后

好啦，本篇就到这里。
