GeoGebra中级篇032—GeoGebra的向量多边形工具(Rigid Polygon Tool)

注意：关注微信公众号“第五智能”，免费查阅全系列文章。

GeoGebra的向量多边形工具（Vector Polygon Tool）为用户提供了一个直观的方式来创建和操作多边形，尤其适用于向量几何和动态演示。通过这个工具，用户可以构建多边形并探索其形状、大小和面积的变化，尤其在数学和物理教学中具有重要应用。本文将重点介绍如何使用此工具进行几何建模和探索，帮助学生更好地理解数学原理。

---

一、关于Geogebra的向量多边形工具

1. 什么是向量多边形工具

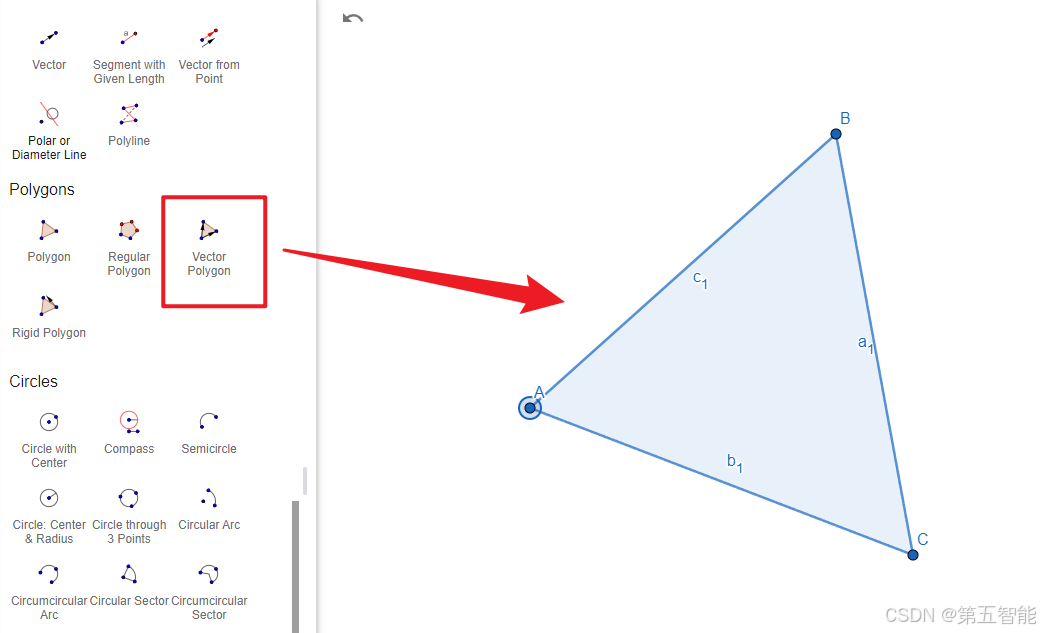

向量多边形工具（Vector Polygon Tool）是GeoGebra中的一个功能强大的工具，用于创建由向量定义的多边形。与传统的多边形工具不同，向量多边形工具通过控制顶点之间的向量关系来生成多边形，具有更多的交互性和灵活性。

实战经验：其实向量多边形看起来与传统的多边形没有什么区别，只是相对来说会有一些特殊的性质，下文会逐步讲到。

2. 向量多边形工具的特点

（1）保持形状与大小

当你拖动多边形的第一个顶点时，整个多边形的形状和大小将保持不变。也就是说，移动第一个点不会改变多边形的角度和边长，整个多边形会相对地平移。

（2）改变形状与大小

当你拖动其他的顶点时，整个多边形的形状和大小会发生变化，具体表现为各个边的长度和角度会发生变化

（3）使用Alt键创建特殊角度

在选择向量多边形的一个顶点后，按住Alt键（MacOS上是Option键），再选择下一个顶点，这样可以使得连接这两个顶点的边与前一条边之间形成一个角度，该角度是15°的倍数。这样，你可以通过特定的角度控制多边形的形状，尤其适用于那些需要精确角度的场合。

（4）面积显示

在GeoGebra的代数视图（Algebra View）中，生成的多边形的面积会被自动显示。你可以通过代数视图来查看该多边形的面积计算结果。

（5）与多边形工具的关系

这个工具与GeoGebra中的Polygon命令有些相似。Polygon命令用于通过直接给定一组点来创建多边形，而Vector Polygon Tool是通过向量方式来定义多边形的顶点。它们之间的差异在于，Vector Polygon Tool涉及到对每个边的方向和长度的更细致控制，特别是适用于向量相关的几何和计算问题。

（6）应用场景

应用场景	描述
几何教学	帮助学生直观理解多边形的属性，如边长、角度、面积等。
动态几何演示	通过改变顶点位置，展示多边形的变化过程，适用于几何变换的演示。
向量与坐标系学习	将向量与几何图形结合，帮助学生理解向量操作与几何关系。

二、向量多边形工具的使用

（1）激活工具后依次点击三个点创建

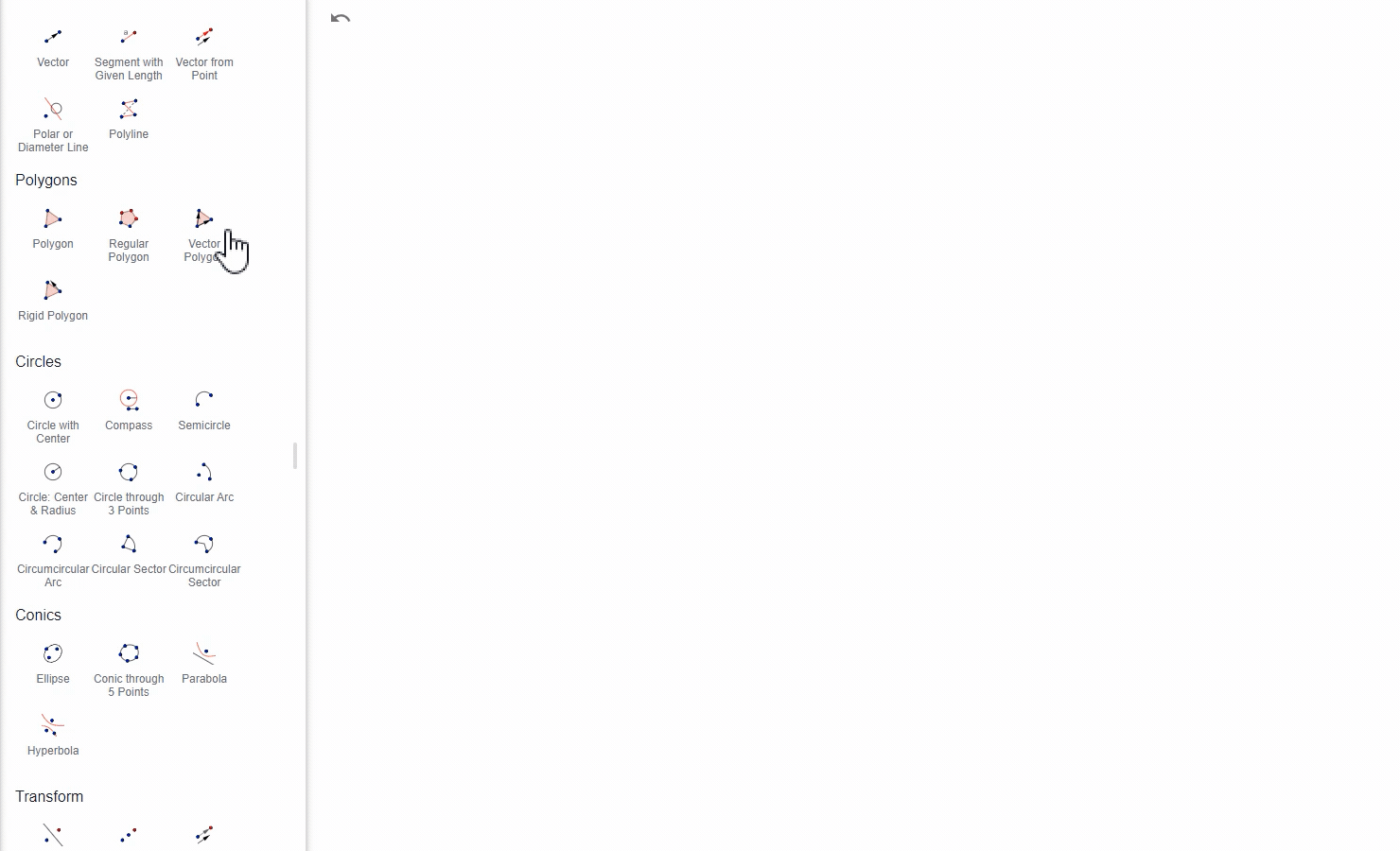

向量多边形工具的用法与基本多边形工具没有什么区别，只是在创建完成后的操作上有一丝不同，我们看下边的动图：

注意：拖动第一个点可以移动这个多边形，这是与传统的多边形工具最不同的地方。

（2）根据已有的三个点创建

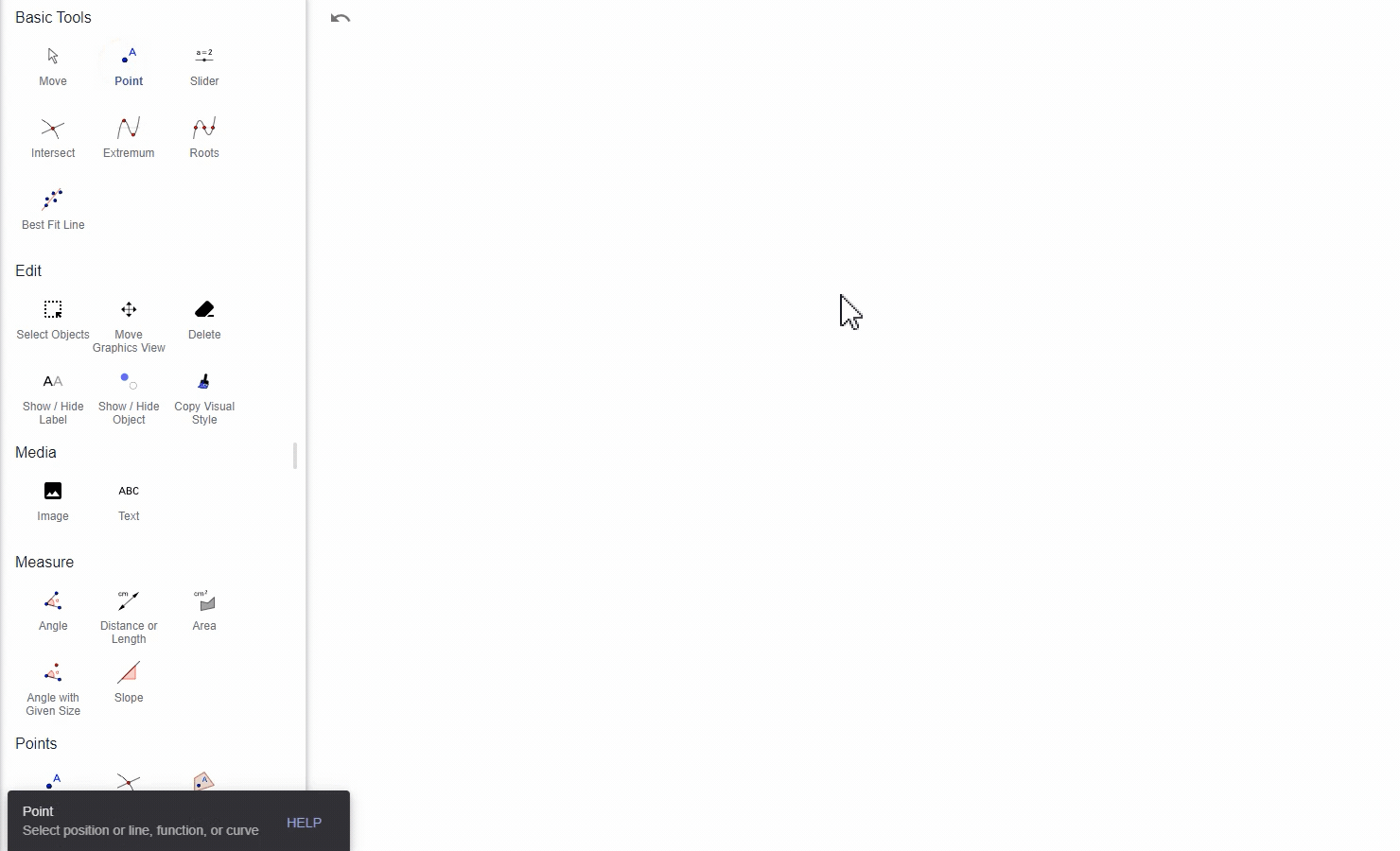

如果我们已经有三个点，可以根据已有的点进行创建。同样，拖动第一个被选择的点就可以对三角形进行移动。

三、4个多边形工具的对比

前面讲了GeoGebra中四种多边形工具（Polygon、Regular Polygon、Rigid Polygon、Vector Polygon），这里对这些工具进行对比分析。

特性/工具	Polygon	Regular Polygon	Rigid Polygon	Vector Polygon
基本功能	创建由任意点连接的多边形	创建一个边长相等、角度相同的规则多边形	创建一个固定形状、刚性多边形	创建由向量定义的多边形
创建方式	选择至少三个点，自动连接形成多边形	选择一个中心点、一个半径和边数来构建规则多边形	选择一个刚性多边形并保持其形状固定	依次选择顶点，定义向量关系，形成多边形
顶点控制	拖动任意顶点可改变形状和大小	拖动任何顶点时保持边长和角度不变，整体缩放	拖动任何顶点时，保持多边形的形状和角度不变	拖动任意顶点会影响形状，但第一个顶点的移动不改变形状
形状限制	没有限制，可以形成任意形状的多边形	自动保持边长相等、角度相同的规则形状	保持原有形状和角度，无法改变	根据向量关系生成，形状可变，但第一个顶点固定
边的数量	任意数量的边，至少3条	边数固定，根据选择的参数决定	边数固定，无法动态改变	边数由选择的点数决定
面积计算	支持自动计算面积	支持自动计算面积	支持自动计算面积	支持自动计算面积
主要应用场景	创建任意形状的多边形	创建规则多边形，如正三角形、正方形、正五边形等	创建刚性、固定形状的多边形，适合物理仿真和几何演示	创建由向量定义的多边形，适合向量几何、动态变换和交互式教学
交互性	高，顶点可自由拖动改变形状	较低，顶点位置固定，只有缩放功能	较低，形状固定，不能任意改变	高，顶点可自由拖动，但第一个顶点的拖动不改变形状
适用学科/领域	数学、计算机科学、艺术、工程	数学、几何学、艺术设计	物理学（刚性体问题）、几何学	向量几何、物理学、动态几何演示、教学工具

四、向量多边形工具的综合案例

经常有同学想让一个多边形随着一个点进行移动，但不知道怎么办。这个工具完美的解决了这个难题：

f(x)=If(-5<x ∧ x<5, 0.5 x^(2))
A=Point(f)
a=2.987772801298
b=-3.4506379555317
B=(a+x(A),b+y(A))
c=9.1078880555696
d=1.8261543306317
C=(c+x(A),d+y(A))
t1=Polygon(A,B,C)
a_{1}=Segment(B,C,t1)
b_{1}=Segment(C,A,t1)
c_{1}=Segment(A,B,t1)
