裕芯 YX8185 太阳能LED灯控制芯片技术解析

---

一、芯片核心定位

---

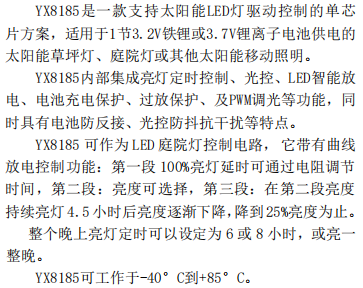

YX8185是一款专为太阳能LED照明系统设计的单芯片控制器，支持3.2V铁锂电池或3.7V锂离子电池，集成光控、定时控制、PWM调光、充放电保护及曲线放电功能，适用于太阳能草坪灯、庭院灯等户外照明场景。

---

二、关键电气参数详解

---

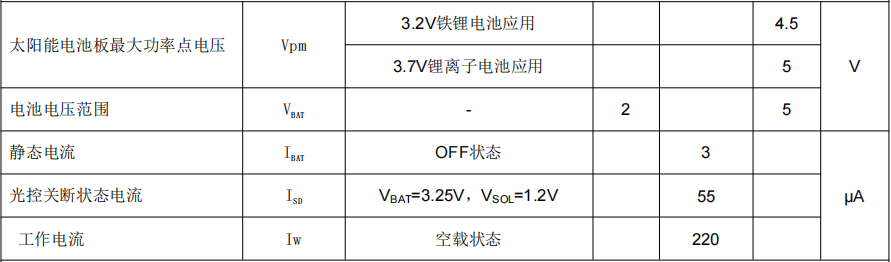

电源输入特性：

• 工作电压范围：2.5V 至 5V
  适应多种电池类型，支持宽压输入。
• 静态电流：关断状态 < 4μA
  极低待机功耗，适合常供电的太阳能系统。
• 充电电流能力：最高 3A
  支持大电流快速充电，需配合铝基板散热。

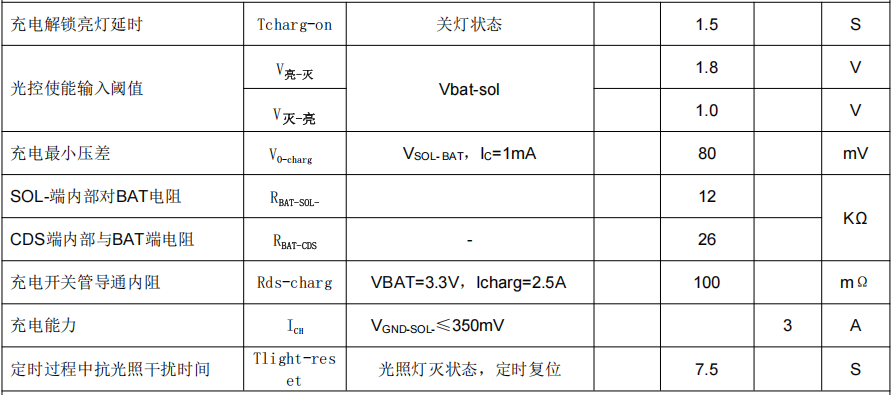

光控与充电特性：

• 光控开启阈值：SOL-电压 < 1.0V
  检测到光照不足时自动开启LED。
• 光控关闭阈值：SOL-电压 > 1.8V
  光照恢复后自动关闭LED，避免白天亮灯。
• 充电最小压差：80mV
  确保充电效率，降低能量损耗。
• 充电开关内阻：100mΩ
  低导通电阻，提升充电效率。

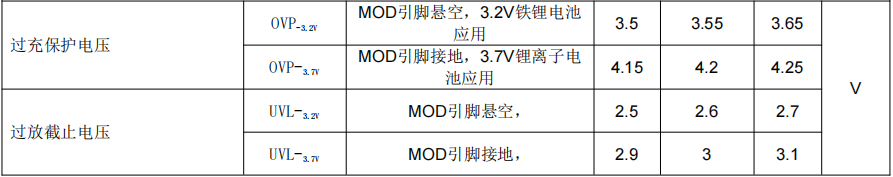

保护电压参数：

• 过充保护电压：
  3.2V铁锂模式：3.55V 典型值
  3.7V锂离子模式：4.2V 典型值
• 过放截止电压：
  3.2V铁锂模式：2.6V 典型值
  3.7V锂离子模式：3.0V 典型值


再充电压迟滞：140mV

• 防止频繁切换保护状态，提升电池寿命。


---

三、芯片架构与工作原理

---

光控与定时逻辑：

• 内置光控比较器，根据太阳能板电压自动判断昼夜状态。
• 支持三种定时模式：6小时、8小时、整夜亮灯，通过Timer引脚设置。

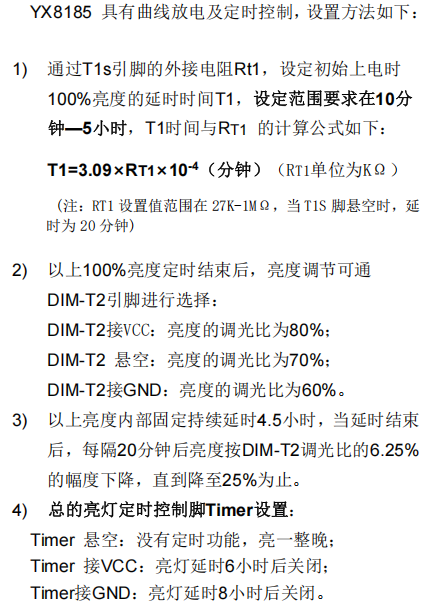

三段式放电曲线控制：

• 第一段：100%亮度，时间通过T1S引脚外接电阻设定，范围10–300分钟。
• 第二段：亮度通过DIM-T2引脚设定（60%/70%/80%），持续4.5小时。
• 第三段：每20分钟亮度下降6.25%，直至25%亮度维持。


低压自动调光：

• 当电池电压低于设定阈值（铁锂3.1V / 锂电3.5V）时，亮度自动降至25%，延长阴雨天续航。


---

四、应用设计要点

---

电池类型选择：

• MOD引脚悬空：适用于3.2V铁锂电池
• MOD引脚接地：适用于3.7V锂离子电池

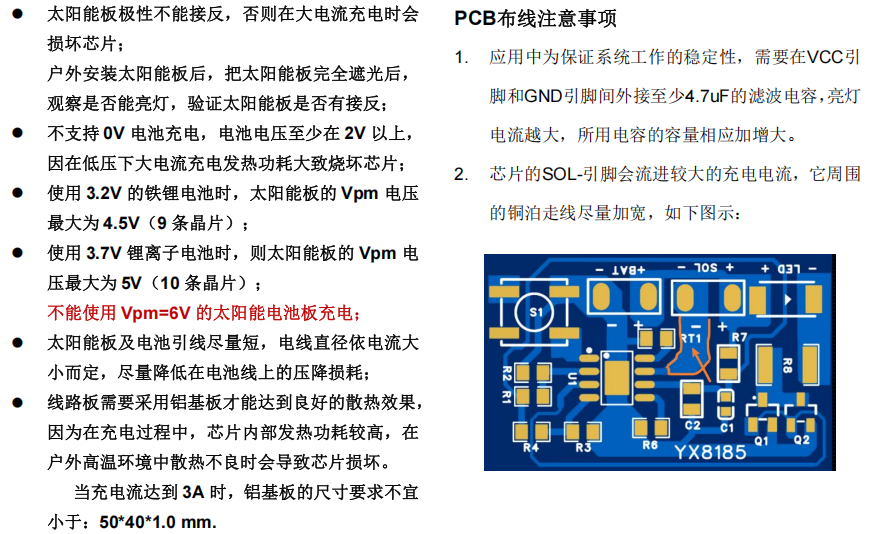

太阳能板选型：

• 3.2V铁锂系统：Vpm ≤ 4.5V
• 3.7V锂电系统：Vpm ≤ 5.0V
• 禁止使用Vpm=6V的太阳能板，以防过压损坏。

PCB布局与散热：

• VCC引脚需接4.7μF以上滤波电容，亮灯电流越大，电容容量需相应增加。
• SOL-引脚走线应加宽，以承受大充电电流。
• 必须使用铝基板散热，尺寸建议不小于50×40×1.0mm，确保3A充电时的散热能力。



防反接与防干扰：

• 电池反接保护内置，太阳能板反接可能导致芯片损坏。
• 光控抗干扰时间7.5秒，避免短暂光照误触发。


---

五、典型应用场景

---

太阳能草坪灯：利用光控与定时功能实现全自动照明。

太阳能庭院灯：支持三段调光，兼顾亮度与续航。

景观照明系统：适用于公园、小区等户外照明场景。

---

六、调试与故障处理

---

常见问题与对策：

• 不亮灯：检查太阳能板是否接反，电池电压是否高于2V。
• 充电发热：检查铝基板散热是否良好，充电电流是否过大。
• 定时不准：检查Timer引脚设置，确认光控干扰时间是否满足。
• 亮度异常：检查DIM-T2引脚连接状态，确认电阻设定是否正确。

---

七、设计验证要点

---

• 光控响应测试：验证在1.0V/1.8V阈值下的开关灯行为。
• 定时功能验证：测试6h/8h/整夜三种模式的实际亮灯时间。
• 充放电保护测试：验证过充、过放、再充电压迟滞等保护机制。

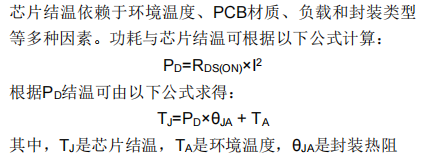

• 温度测试：在全功率充电状态下监测芯片温度，确保散热设计合理。

---

八、总结

---

YX8185以其高集成度的太阳能控制架构、灵活的三段调光曲线、完善的充放电保护机制，为太阳能LED照明系统提供了可靠的单芯片解决方案。其低功耗设计、宽电压适应能力和智能光控特性，使其特别适用于户外常供电场景。在实际设计中，合理的太阳能板选型、铝基板散热和PCB布局是确保系统稳定运行的关键。

文档出处
本文基于裕芯电子 YX8185 数据手册 Ver1.00（2023年2月修订版）整理编写，结合太阳能照明系统设计实践经验。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
