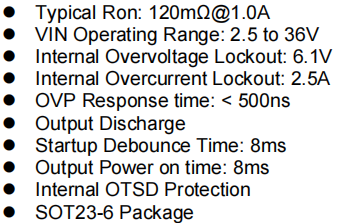

矽塔 SA8200 输入耐压36V 过流保护阈值2.5A 过压/过流保护芯片 SOT23-6

在电子系统的前沿，电源输入端的鲁棒性直接决定了整个系统的可靠性。SA8200 作为一款采用固定阈值的集成保护开关，其价值远不止于参数表上的数字，更在于其背后精妙的系统级设计哲学和工程权衡。

一、 核心定位再审视：极简主义的“硬件防火墙”

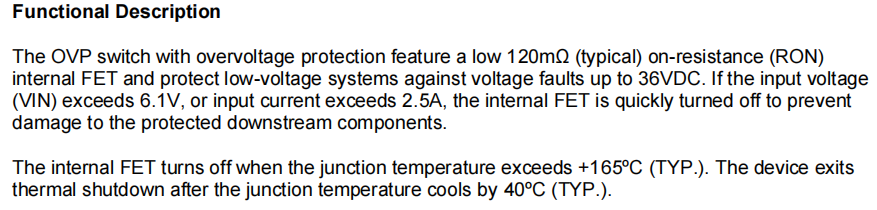

SA8200 的核心设计哲学是 “极简主义” 和 “确定性” 。它通过将保护阈值固化为硬件逻辑，摒弃了可调元件带来的灵活性与复杂性，从而实现了：

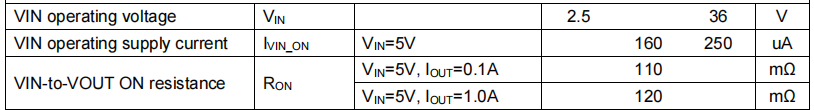

无懈可击的可靠性：没有外部配置元件，意味着没有因电阻精度、温度漂移或外部干扰导致的保护阈值漂移。在任何条件下，6.1V的过压点就是6.1V，2.5A的过流点就是2.5A，行为完全确定。

极致的成本与空间优化：相较于需要外部分立元件或可调芯片的方案，SA8200 仅需两颗电容，实现了BOM成本和PCB面积的极致压缩。

“设置即忘记”的免调试特性：非常适合大规模、标准化生产。生产线无需校准，设计者无需担心应用笔记中的公式计算，极大地简化了生产与品控流程。

它不仅仅是一个开关，更是一个决策固化、行为确定的 “硬件防火墙” ，为5V系统构筑了一道无需维护的坚固防线。

二、 关键技术机制的深度剖析

1. 纳秒级响应的实现与价值

技术内涵：<500ns的OVP响应时间 意味着从检测到输入电压超过6.1V，到完全关断内部MOSFET，整个过程的延迟极短。这不仅能应对持续的过压，更能有效钳制电压尖峰（Voltage Spike） 和振铃（Ringing），这些瞬态噪声是数字电路异常复位和模拟信号失真的常见元凶。

系统价值：在热插拔或连接劣质适配器时，SA8200能在外围DC-DC转换器反应过来之前就切断故障，防止后级电路承受哪怕一个周期的异常高压，极大提升了系统的生存能力。

2. 固定阈值背后的系统级考量

6.1V过压点的智慧：

安全裕量：为标准的5V系统（通常耐受电压约5.5V-6.0V）提供了约0.5V的安全裕量，既防止了因正常纹波导致的误触发，又能赶在核心芯片损坏前果断行动。

适配器兼容：可以有效阻断误接9V或12V适配器的风险，同时允许5V适配器存在一定的输出电压精度误差。

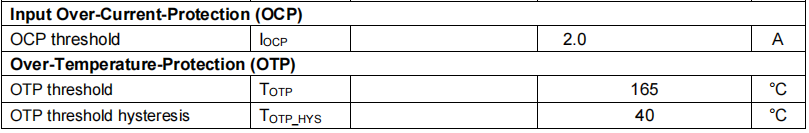

2.5A过流点的定位：

这是一个兼顾 “承载能力” 与 “保护力度” 的平衡点。它允许系统在启动或峰值负载时汲取较大的瞬态电流（通常1.5A-2A连续），又能有效防止因负载短路或严重过载导致的灾难性故障，保护PCB走线和电源本身。

3. 热保护作为最终的安全网

165°C的关断阈值 是一个“最后手段”。它主要防范的是另一种故障模式：在过流点之下，但持续的大电流导致芯片自身过热。例如，一个1.8A的持续负载在压差较大时，也可能使SA8200功耗超过其散热能力，此时OTP作为备份保护启动，体现了“纵深防御”的设计思想。

三、 超越数据手册：实战设计与隐性陷阱

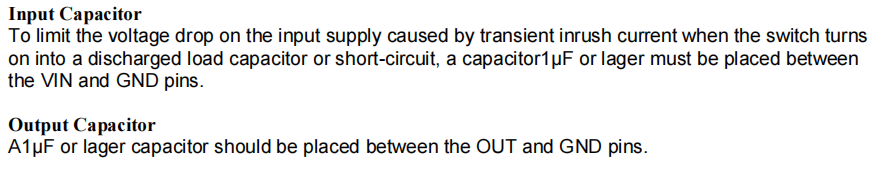

1. 电容布局的“最后一厘米”

数据手册强调电容必须“尽可能靠近”引脚，其深层原因是：

寄生电感的影响：即使多出1cm的引线，其寄生电感也足以在芯片快速关断时产生一个反电动势，形成局部电压尖峰，可能超过芯片的绝对最大额定值，或引起系统噪声。

最佳实践：将输入/输出的1μF陶瓷电容与芯片置于PCB的同一面，并使用最短、最宽的走线连接，特别是GND回路。

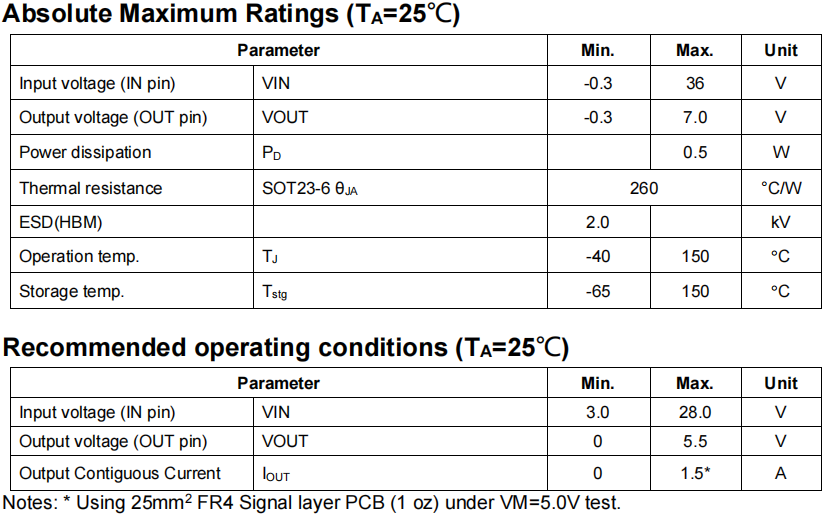

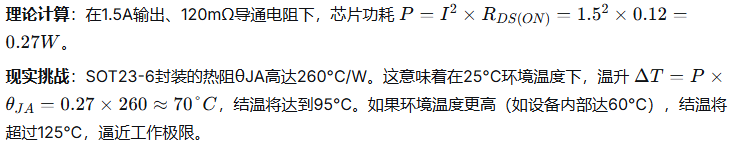

2. 热设计与实际电流能力的博弈

设计对策：

铺铜散热：充分利用所有GND引脚，在PCB顶层和底层用大面积铜皮连接并打上散热过孔，可显著降低实际热阻。

降额使用：在高温环境下，应谨慎评估并适当降低连续工作电流，如降至1.0A-1.2A。

3. 与可调版本SA8203的选型决策树

在选择SA8200还是SA8203时，可遵循以下逻辑：

是否需要对过流保护点进行精确设定？
├── 是： -> 选择 SA8203（通过电阻调节）
└── 否：
├── 系统是否为标准的5V供电？
├── 预期的最大故障电流是否在2.5A以内？
├── 项目是否对BOM成本和面积极度敏感？
└── 生产是否需要免调试？

如果后四个问题的答案均为“是”，那么SA8200就是更优、更经济、更可靠的选择。

四、 典型应用电路的变异与增强

1. 后端接大容量电容的启动冲击管理

当SA8200输出端接有非常大的容性负载（如>100μF）时，开启瞬间的浪涌电流可能瞬时超过2.5A，导致误触发。解决方案：

增加软启动：在SA8200的使能端（如果支持）或前级，通过RC电路减缓开启速度。

使用负温度系数（NTC）热敏电阻：在输入端串联NTC，限制启动电流，但会引入正常工作的功率损耗。

2. 与后端DC-DC转换器的协同

SA8200与后续的降压转换器（如Buck Converter）构成最佳拍档。需要注意的是，SA8200的8ms启动时间应与后级DC-DC的使能时序或软启动时间匹配，确保系统上电时序正确，避免后级电路在电压未稳定时工作。

3. 构建双向保护系统

虽然SA8200主要用于防止外部故障侵入，但其快速的OVP也能在一定程度上防止因后级电路故障（如DC-DC开关管击穿）导致的高压反灌至输入端口，提供初步的双向隔离。

五、 总结：为何SA8200是经久不衰的选择

SA8200的成功在于它精准地切入了一个巨大的市场痛点：为大量不需要复杂配置的5V系统，提供一个“刚刚好”的、坚固且廉价的保护方案。

它不像那些功能全面的可调器件那样耀眼，但它将 “简单、可靠、成本” 这三个工程核心要素推向了极致。在充斥着各种复杂IC的世界里，这种将单一功能做到极致、行为完全确定的“笨”芯片，恰恰是构建高可靠性系统的基石。它让设计者能够将精力集中在核心功能开发上，而无需为电源前端的安危而分心。
