HT81297 18W内置升压单声道D类音频功放

1 特性

● 扩频技术
● 输出功率
18W(VBAT=3.7V, RL=4Ω,THD+N=10%, fiN = 1kHz)
16W (VBAT=3.7V, RL=4Ω,THD+N=1%, fiN = 1kHz)
8W(VBAT=3.3V, RL-8Ω, THD+N=1%, fiN = 1kHz)
● VBAT供电范围:3.0V至12V
● 高效H类升压功能
自适应功放功率的升压轨，延长电池播放时间(HT81297A)
可调节最大限流值，有效防止电池拉死
● 保护功能:过流/过热/过压保护功能
● 无铅封装，ESOP16

2 说明

● HT81297是一款内置升压的单声道D类音频功率放大器，由锂电池供电时，THD+N=10%，能连续输出18W功率(4Ω负载)。
● HT81297A内置可动态调节的升压，可以提供一个适应不同输出功率的电压给D类功放，其可大幅提高系统效率，延长电池续航时间。HT81297F则内置固定升压，提供一个固定9V或12V的升压给D类功放。HT81297可配置升压限流值，以防止过大的电流尖峰。
● HT81297具有先进的扩频功能来抑制EMI。HT81297的增益为32dB.
● 此外，HT81297集成了输出端过流保护、片内过温保护、升压过压保护等功能。

3 应用范围

● 蓝牙/Wi-Fi音箱
● 智能音箱
● 便携式音箱
● 智能家居

4 应用电路

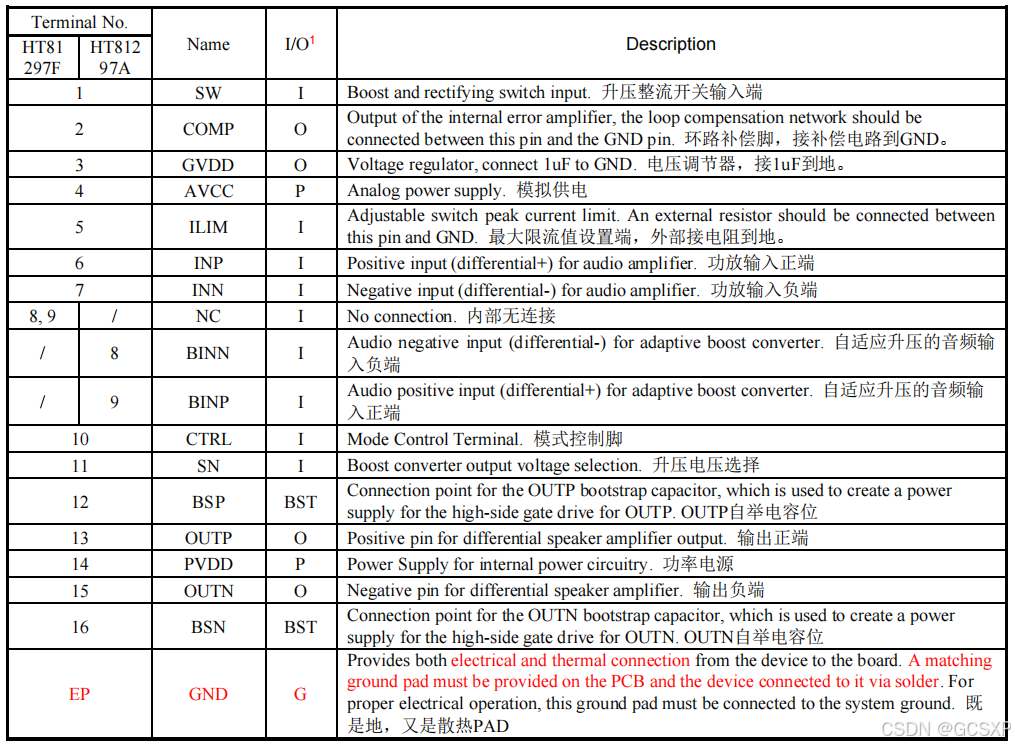

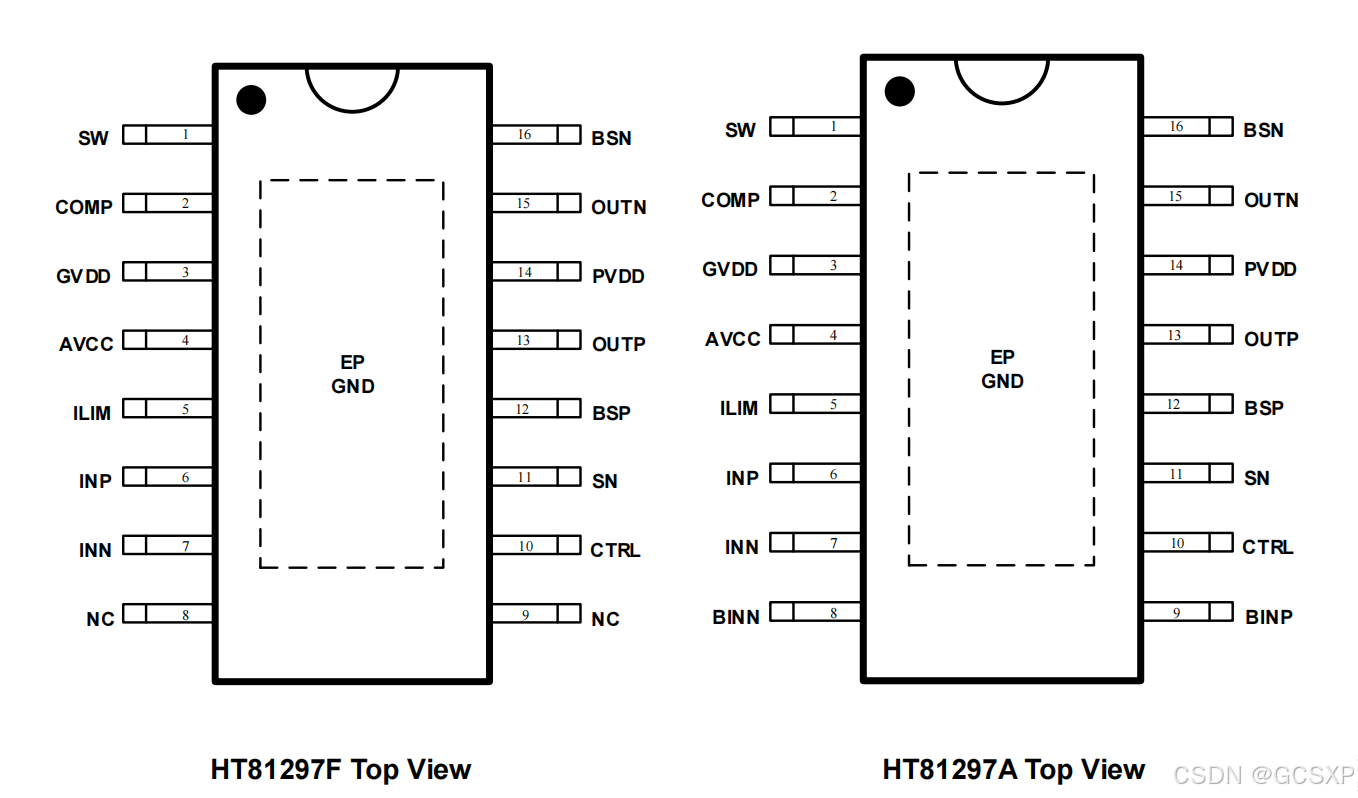

5 管脚配置
