HT81698——内置升压的25W立体声D类音频功放

1 特性

● 输出功率(fin=1kHz,RL=4Ω,BTL)
双锂电7.2V：2X25W(VOUT=14.8V,THD+N=10%)
单锂电3.7V：2X10W(VOUT=9V,THD+N= 10%)
● 输出功率(fin=1kHz,RL=2Ω,PBTL)
双锂电7.2V：50W (VOUT=14.8V,THD+N= 10%)
单锂电3.7V:20W(VOUT=9V,THD+N = 10%)
● 输出功率(fin=1kHz,RL=4Ω,PBTL)
单锂电3.7V：20W (VOUT=12V,THD+N = 10%)
● VBAT供电范围：2.7V至VOUT
● 内置升压电路：可调节的升压值和升压限流
·● ACF防破音功能可选
● 模拟差分/单端输入，输出模式立体声/单声道可选
● 保护功能：过流/过热/欠压异常/过压保护功能
● 无铅无卤封装，ETSSOP28

2 说明

● HT81698是一款内置升压的立体声D类音频功率放大器，其支持单节锂电、双节锂电串联、5V、12V等多种输入，升压后的电压提供给功放供电，功放支持双通道立体声BTL输出以及并联PBTL单声道输出。
● HT81698内置的升压电路，可通过FB脚设置升压值，以满足不同的输出功率需求。其还可通过外置电阻调节开关峰值电流限值。
● 此外，HT81698内部集成免滤波器调制技术，能够直接驱动扬声器，内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护、输入电源欠压异常保护、升压电压过压保护等功能。
● HT81698具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在BOOST升压电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

3 应用范围

● 智能音响
● 无线音响
● 便携式音箱
● 2.1声道小音箱·拉杆音箱
● 便携式游戏机

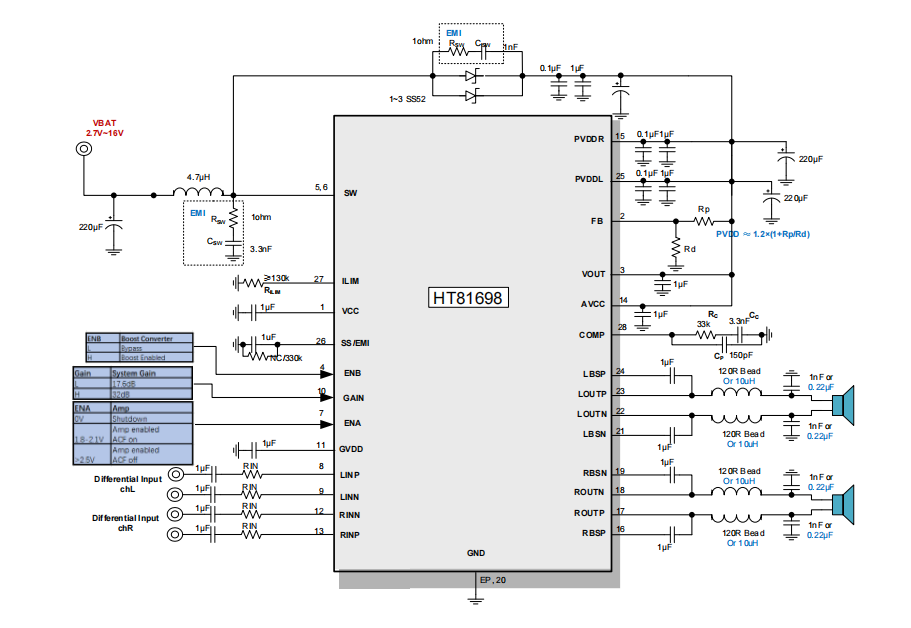

4 应用电路

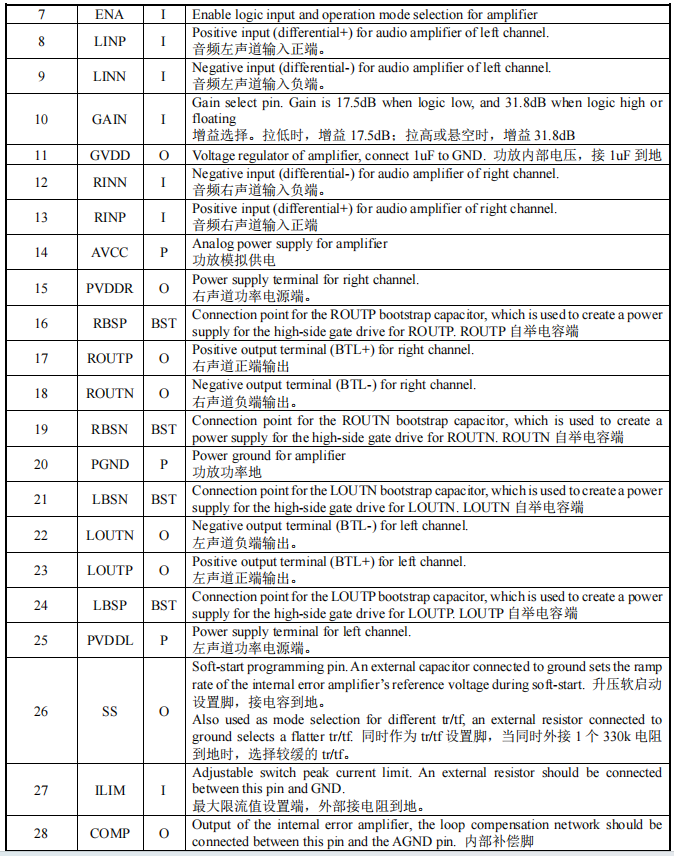

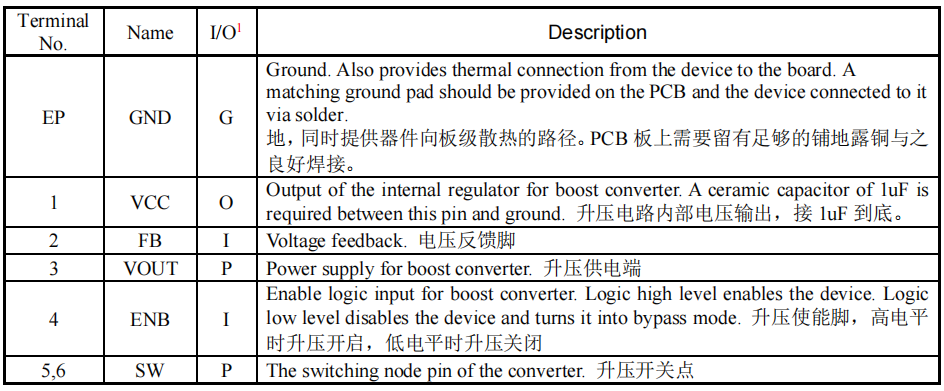

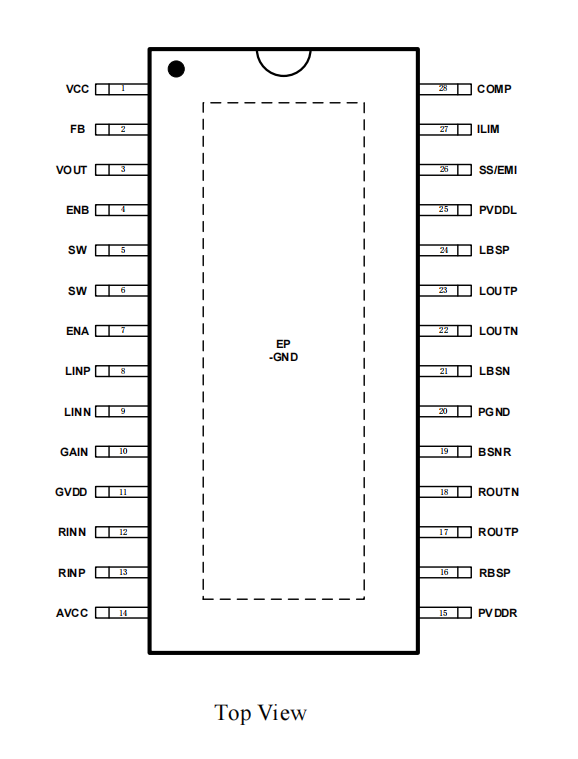

5 管脚配置
