ArcGIS Pro制图-河流曲线图例

ArcGIS Pro制图河流曲线图例

概述

在传统GIS制图中，使用ArcMap为主，但是当ArcMap成为历史，ArcGIS Pro不得不推上历史舞台（也算顺应历史64位架构潮流）。所以也就带来了一系类两个软件功能上的迁移成本和具体迁移问题，前两天就遇到一个。

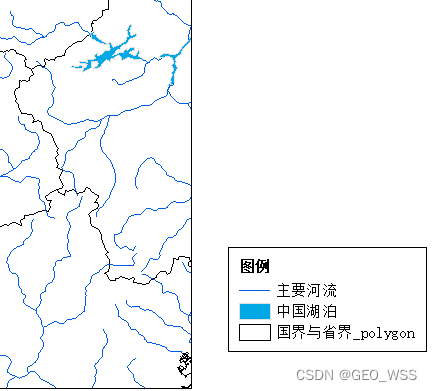

河流作为线要素，在符号化的过程中使用的大多都是直线符号，但是为了能够在出图的使用表现形象的河流对象，就有了使用曲线表示河流图例的需求。湖泊亦是如此。

---

ArcMap中河流曲线图例操作

在ArcMap中完整常规的图层符号化之后，切换到布局视图下；具体操作如下

1. 通过操作菜单插入—图例；
2. 在弹出的图例向导中选择图例项图像，点击下一页；
3. 设置图例标题后，点击下一页；
4. 设置图例框架后，点击下一页；

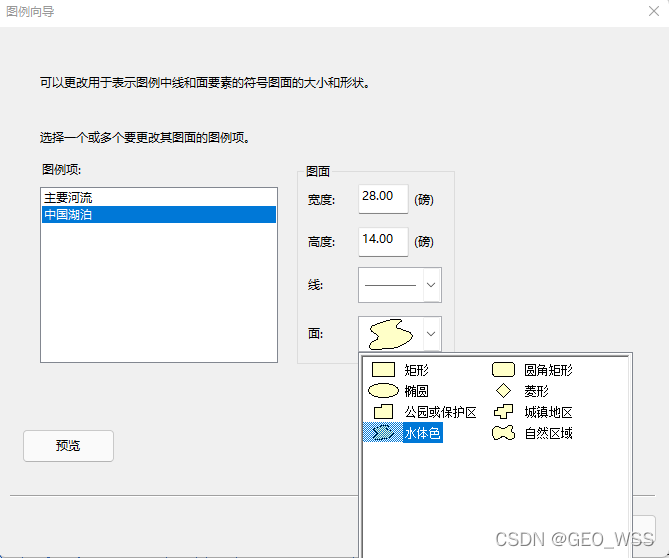

5. 在图例项中选择要进行设置图面的设置如下图；这里设置的仅仅是图形的形状，不会修改颜色；设置完成后，点击下一页；


6. 点击完成即可完成操作。


ArcGIS Pro中河流曲线图例操作

原本以为该功能在ArcGIS Pro中没有继承，后来在很隐蔽的地方发现。

河流曲线图例设置

操作如下：

1. 右击河流（线）图层，选择符号系统；
2. 在弹出的符号系统窗口中，有多种符号化方法，这里讲两种方式

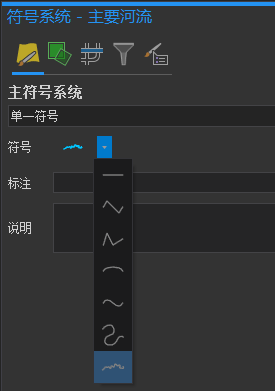

   1. 单一符号：点击符号线右侧的下拉列表，选择河流即可；
   2. 唯一值和分级色彩：添加所有值之后，在每个符号的右侧下拉列表选择河流即可；



湖泊曲面图例设置

操作如下：

1. 右击湖泊（面）图层，选择符号系统；
2. 在弹出的符号系统窗口中，有多种符号化方法，这里讲两种方式

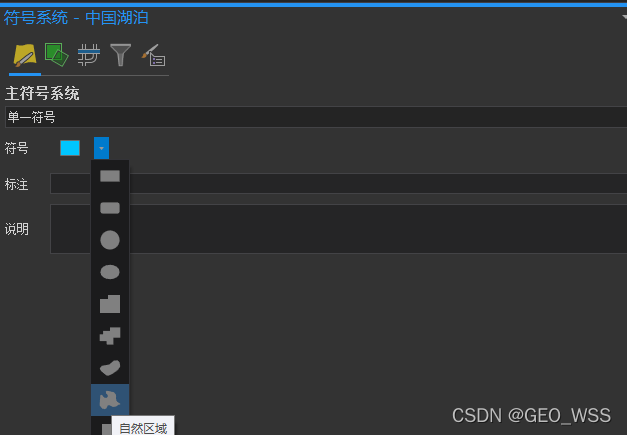

   a. 单一符号：点击符号面右侧的下拉列表，选择自然区域即可；

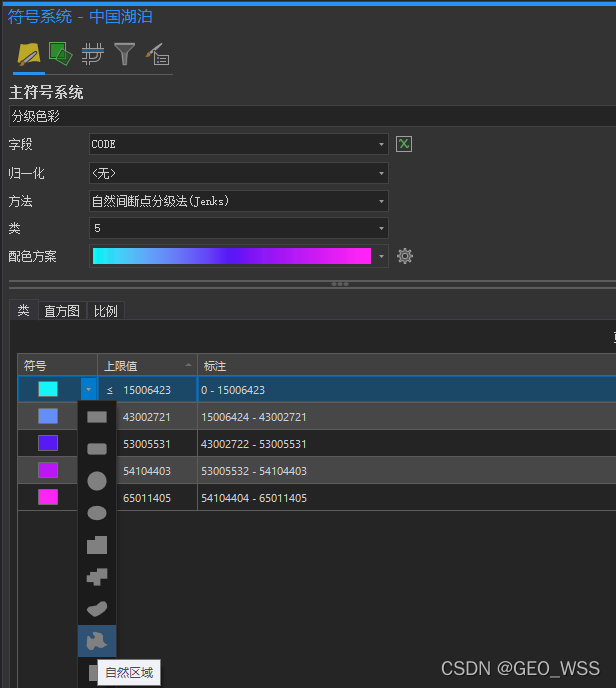

   b. 唯一值和分级色彩：添加所有值之后，在每个符号的右侧下拉列表选择自然区域即可；

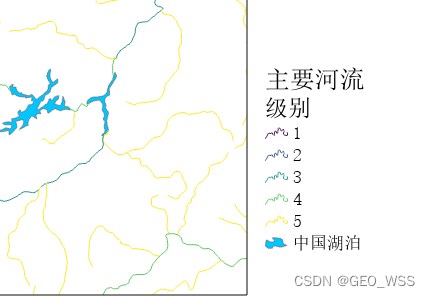

图例最终效果

1. 插入菜单，选择新建布局，比如A4;

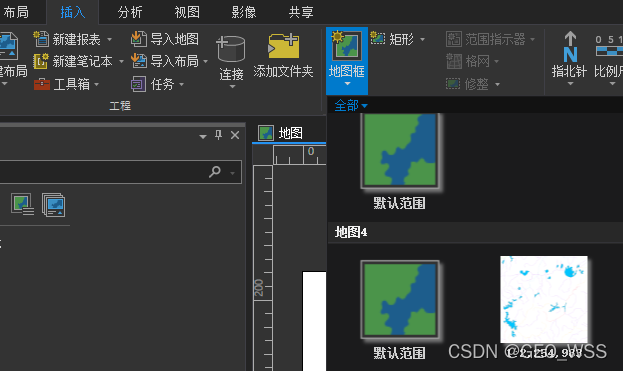

2. 再点击插入菜单，在地图框下拉列表中找到自己之前设置好符号的地图；在布局白纸上绘制一个区域即可完成地图插入；


3. 插入菜单，点击图例，绘制一个区域，即可完成图例插入；
