220V转12V电路设计方案：6W与12W两种规格的成熟设计与认证详情

220V转12V成熟设计，做过相关认证。 两种电路。 1）6W,包含原理图和pcb，附芯片手册，包含变压器设计. 2) 12W,包含原理图和pcb，附 BOM,变压器参数，芯片手册。 备注：方案一芯片比方案二芯片

市电转低压直流这事儿玩过的人都知道，反激式拓扑是性价比首选。最近手头刚做完两个工业电源项目，正好拿6W和12W两个方案来唠唠实战细节。

方案一用的是OB2500这颗神仙芯片，某宝零售价才八毛五，批量能压到三毛。原理图里有个骚操作——初级侧RC吸收电路用两颗0805电阻并联，这可不是我手抖多画了零件。实测单颗1/4W电阻温升直接破百，两兄弟分担电流后温度控制在60℃以下，BOM成本多花三分钱换可靠性绝对值。

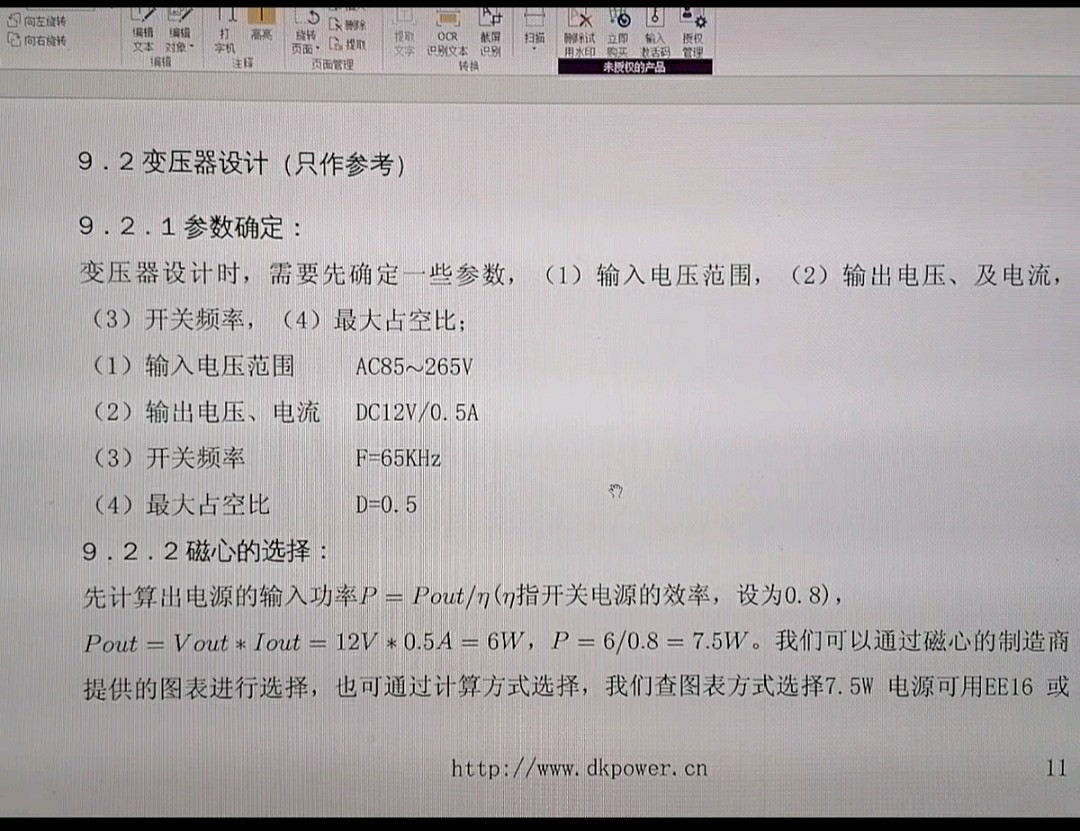

变压器骨架选EE16就行，绕线数据注意这个细节：初级绕92Ts用0.18mm漆包线，次级用三重绝缘线绕11Ts。重点来了，初级电感量控制在2.2mH±10%时效率最高，实验室测出来带载效率82%刚好过认证线。有个坑得提醒：磁芯气隙千万别图方便用垫片，必须磨磁芯！否则量产时电感量离散性会让你哭晕在厕所。

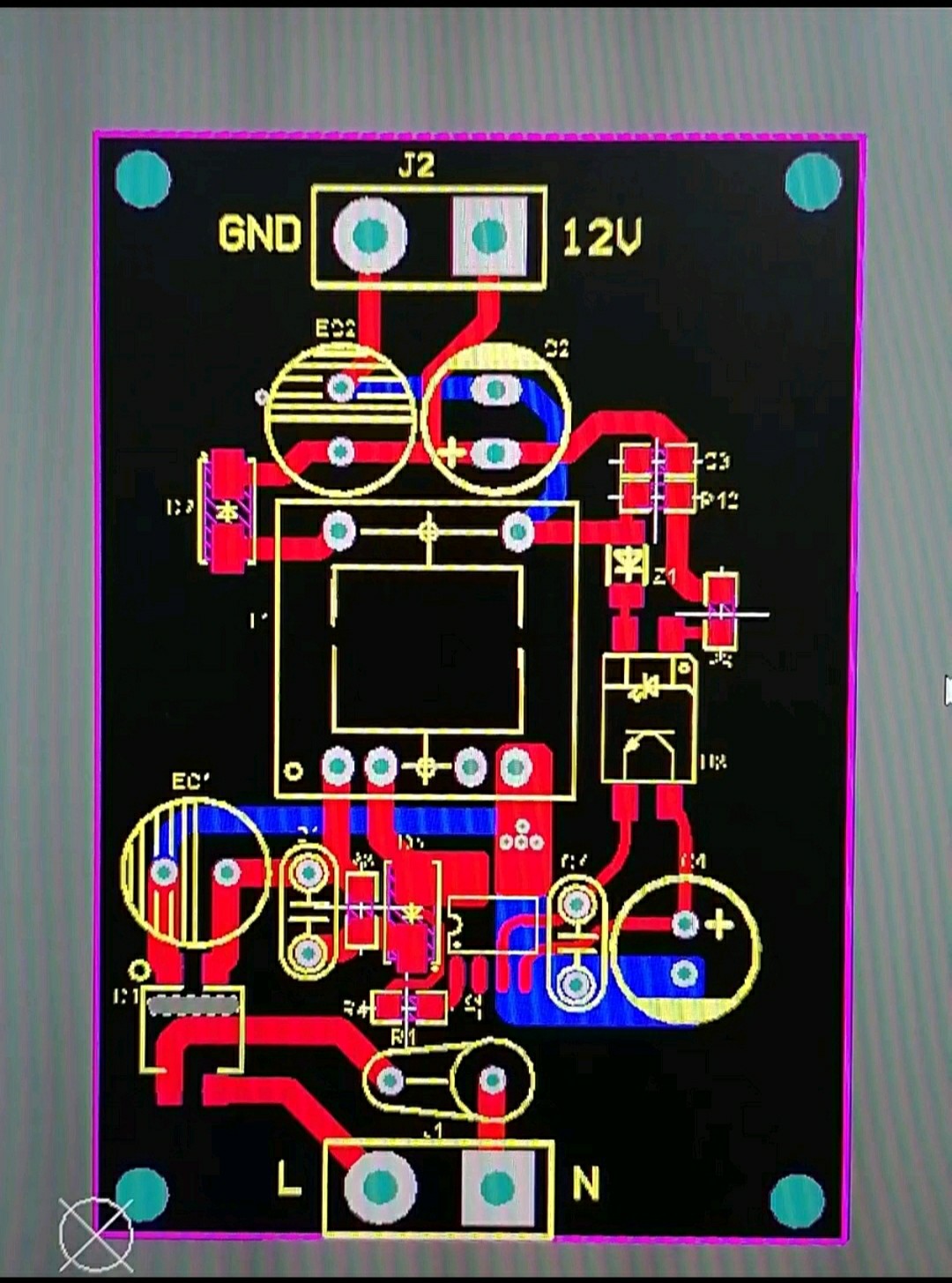

方案二的12W方案上了安森美NCP1251，虽然芯片贵五毛但自带频率抖动功能。原理图里MOS管驱动电路藏着小心机——栅极电阻并了个102电容，这组合能把开关振铃电压削掉30%。PCB布局讲究热区隔离，初级高压走线全部走在顶层，次级低压线路走底层，中间挖了2mm的隔离槽。

变压器改用EE19磁芯，绕线工艺得升级。初级0.25mm线径绕68Ts，次级用0.4mm*2并绕8Ts。关键参数是漏感要压到45uH以内，实测漏感超过50uH的话MOS管DS尖峰直接飙到650V，离700
