MPO 光纤跳线使用指南：从定义到搭配，一看就懂

在数据中心布线、5G 基站搭建等场景中，“MPO 光纤跳线” 是高频出现的关键组件，但不少人会被 “芯数”“极性”“模块匹配” 等术语劝退。其实换个角度理解就简单：MPO 本质是为 “高密度布线、快速部署” 而生的 “光纤组合线”，只要搞懂 “它是什么、分哪类、怎么选、配什么”，就能轻松上手。

一、先搞明白：MPO 到底是什么？（定义 + 核心优势）

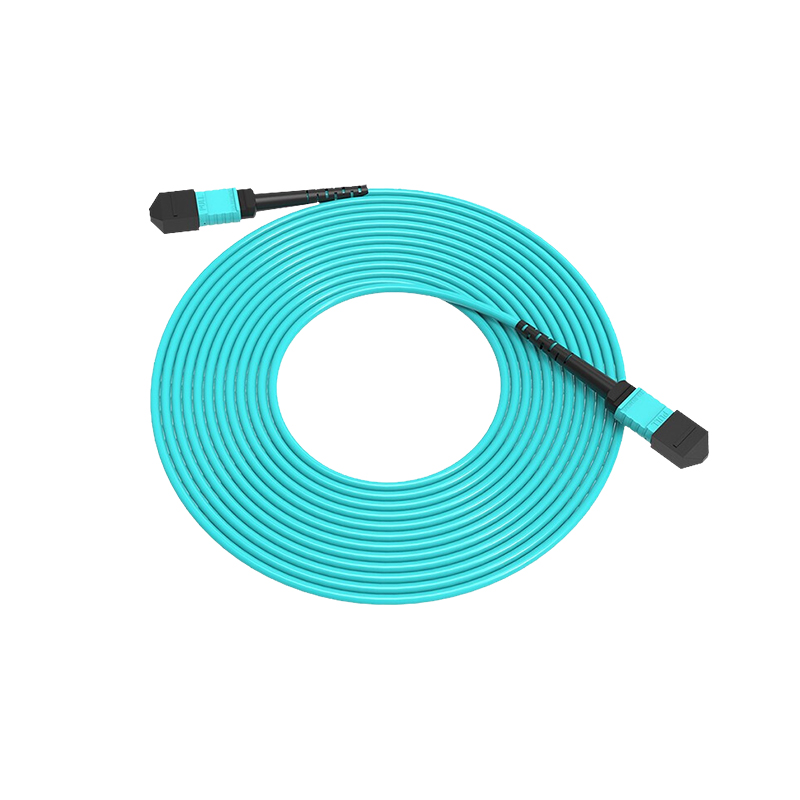

简单来说，MPO（Multi-fiber Push-on） 是 “多芯光纤推入式连接器” 的国际标准（遵循 IEC-61754-7、TIA-604-5），而 MPO 光纤跳线，就是 “两端带有 MPO 连接器的多芯光纤线缆”—— 最早由日本 NTT 研发，如今已实现全球品牌兼容，不用担心对接问题。

它和传统单芯光纤跳线的区别，堪比 “单根电线” 与 “电线排插”：

• 传统单芯跳线：1 根线仅能传输 1 路信号，若需 12 路信号，就得布 12 根线，不仅杂乱还极度占用机柜空间；
• MPO 光纤跳线：1 根线内集成 8/12/16/24 芯光纤（12 芯为目前主流），1 根即可替代 12 根单芯线，布线效率提升 10 倍以上，机柜空间占用直降 70%。

更关键的是，MPO 跳线采用工厂预端接工艺：出厂前已完成连接器与光纤的精准组装、性能测试，到现场无需二次熔接或接线，对准接口推入即可使用，能将数据中心、基站的布线工期缩短 50%，特别适配 “赶工期、高密度” 的场景需求。

二、MPO 分几大类？按需求对号入座

选 MPO 不用盲目跟风，按 “传输距离” 和 “性能要求” 可清晰分成 4 类，对应场景明确，记准就能少走弯路：

1. 按 “传输距离” 分：多模 MPO vs 单模 MPO（核心分类）

这是选择的第一步，直接决定 “信号能传多远”：

• 多模 MPO：

  • 对应 “OM 系列光纤”（OM1/OM2/OM3/OM4/OM5），光纤芯径粗（50/62.5μm，类似 “宽马路”）；
  • 传输距离较短（≤300 米），但优势明显：成本低、对接难度小，是数据中心内部连接的首选（比如服务器到交换机的 100G 链路）；
  • 注意：若需支持 100G 速率，至少选 OM4；想适配 400G 等更高速度，优先选最新的 OM5 多模光纤。

• 单模 MPO：

  • 对应 “OS 系列光纤”（如 OS2），光纤芯径细（9μm，类似 “窄但平顺的高速路”）；
  • 传输距离远（10 公里以上），信号衰减极低，适合跨距离互联场景，比如 “园区内多数据中心互通”“5G 基站到核心网的长距传输”。

2. 按 “性能要求” 分：基础 MPO vs 升级款 MTP

若对 “耐用性、稳定性” 要求高，还需区分这两类：

• 基础 MPO：

  • 符合国际标准的 “入门款”，芯数多为 8/12/24 芯，插拔寿命、信号精度能满足日常需求；
  • 价格亲民，适合中小型数据中心、普通 5G 基站等 “低频次维护、常规性能需求” 的场景。

• MTP：

  • 可理解为 MPO 的 “高配优化版”（某品牌主导的升级设计，本质仍兼容 MPO 标准），核心优势突出：
    1. 插针精度更高，信号插入损耗（IL）比基础 MPO 低 20%；
    2. 自带 “浮动插芯” 结构，频繁插拔也不易损坏，插拔寿命可达 1000 次以上（基础 MPO 约 500 次）；
    3. 支持 48/72 芯多排设计，能适配 AI 数据中心、超算中心等 “超高密度、海量数据传输” 场景。
  • 建议：若场景需频繁维护插拔（如测试机房），或对信号稳定性要求极高（如 AI 训练集群），选 MTP；否则基础 MPO 性价比更高。

三、选购 MPO：4 个 “必看要点”，精准匹配不踩坑

不用纠结复杂参数，抓住 “芯数、公母头、键向、极性” 这 4 点，就能精准匹配需求：

要点 1：看 “芯数”—— 需要多少通道，就选多少芯

芯数直接决定 “能同时传输多少路信号”，对应场景清晰：

• 12 芯：最常用！适配 100G/40G 链路（实际用 8 芯，预留 4 芯备用），数据中心 90% 的内部连接（如服务器 - 交换机、交换机 - 汇聚层）都能覆盖；
• 16 芯：专为 200G/400G 高速链路设计，比如 400G 交换机之间的互联，需用到 16 芯全通道；
• 8/24 芯：8 芯适合 5G 前传的 50G 链路，24 芯适合跨数据中心的 “多链路备份传输”（比如同时传 4 路 100G 信号）。
• 小提醒：芯数按 “从下往上” 计数，多排芯（如 48 芯）则下一排接上一排末尾从左续算，不用担心数错。

要点 2：分 “公母头”—— 必须 “公对母”，别插反

MPO 连接器分 “公头” 和 “母头”，区别直观，对接规则严格：

• 公头：带 2 个细小插针（类似插头的插脚），作用是对接时精准定位光纤；
• 母头：无插针，仅有对应插针的插孔（类似插座）。
• 关键规则：连接时必须通过 “MPO 适配器”，将公头与母头配对 —— 公对公插会损坏插针，母对母连会导致信号严重衰减，这点一定要记牢！

要点 3：对 “键向”—— 键的方向要和设备匹配

连接器侧面有个 “小凸起”（叫 “键”），核心作用是 “防插反”，确保光纤位置精准对准。选购时需先确认设备端口的 “键向”：

• 若设备端口标注 “键向上”，MPO 跳线就选 “键向上”；
• 若设备端口 “键向下”，则对应选 “键向下” 的跳线，否则根本插不进去。

要点 4：选 “极性”—— 按传输需求选 A/B/C 型

极性决定 “信号从跳线一端到另一端的对应关系”，产品详情页会明确标注，选对才能保证信号正常传输：

• A 型（直通式）：一端键向上、一端键向下，信号 “位置 1 对位置 1”，最常用（如设备到交换机的直连）；
• B 型（交叉式）：两端均键向上，信号 “位置 1 对位置 12”，适合交换机之间的交叉互联；
• C 型（线对翻转）：信号 “位置 1 对位置 2”，仅用于特定短距离 Pairwise 互连场景（日常极少用到）。

四、关键一步：如何选与 MPO 匹配的光模块？

MPO 跳线不能单独使用，需搭配 “光模块” 才能传输信号，核心是 “三匹配”，错一个就用不了：

匹配 1：模块 “封装类型” 对应 MPO 芯数

不同封装的光模块，支持的 MPO 芯数固定，别乱搭：

光模块封装类型	速率示例	适配 MPO 芯数	适用场景
SFP56	50Gb/s	8 芯	5G 前传链路
QSFP28	100Gb/s	12 芯	数据中心 100G 连接
QSFP-DD800	400Gb/s	16 芯	400G 高速互联

• 小技巧：看设备接口板标注，比如 “M18000E-12CQ-XB” 板卡，“12C” 代表支持 12 芯 MPO，直接对应选 12 芯跳线即可。

匹配 2：模块 “通道数” 与 MPO 可用芯数一致

模块的 “收发通道数” 需和 MPO 的 “实际用芯数” 匹配，避免浪费或通道不足：

• 100G QSFP28-SR4 模块：4 收 4 发（共 8 通道）→ 配 12 芯 MPO（用 8 芯、留 4 芯备用）；
• 400G QSFP-DD800-SR8 模块：8 收 8 发（共 16 通道）→ 配 16 芯 MPO（全通道使用）；
• 50G SFP56 模块：2 收 2 发（共 4 通道）→ 配 8 芯 MPO（通道充足，预留扩容空间）。

匹配 3：模块 “传输模式” 与 MPO 一致

这是最容易出错的点：多模 MPO 只能配多模模块，单模 MPO 只能配单模模块，混配会导致严重问题：

• 若用单模 MPO 接多模模块：因光纤芯径差异，信号衰减会骤增，原本能传 10 公里的链路，可能仅传 100 米就中断；
• 若用多模 MPO 接单模模块：信号根本无法有效耦合，相当于 “线插了但没通”，完全无法使用。

五、总结：MPO 选择与搭配 “实操口诀”

记不住复杂内容？背下这 4 句，轻松应对各类场景：

1. 先定 “传多远”：短距多模（OM4/OM5），长距单模（OS2）；
2. 再选 “芯数和类型”：100G 用 12 芯，400G 用 16 芯；普通场景选基础 MPO，高频插拔选 MTP；
3. 对接 “公母和键向”：公对母别插错，键向要和设备对；
4. 模块 “三匹配”：封装、通道、模式全一致，不然信号传不动。

如今 100G、400G 网络普及加速，MPO 的应用场景也越来越广。只要按 “场景→分类→要点→匹配” 的步骤来，不用再被专业术语难住，轻松选到适合自己的 MPO 光纤跳线与配套模块。
