在现代工业和机械领域，扭矩的准确测量至关重要。而数显扭矩扳手以其高精度、数字化显示和便捷操作，成为了众多行业的有力工具。

一、精准测量的秘诀数显扭矩扳手采用先进的传感技术，能够实时、准确地测量扭矩值，并以数字形式清晰显示。这不仅避免了人为读取误差，还提高了工作效率和质量。

二、广泛应用的领域数显扭矩扳手适用于各种需要精确扭矩控制的场景，如汽功能特点车维修、机械制造、航空航天等。无论是拧紧螺丝、安装零部件，还是进行设备维护，它都能提供可靠的扭矩数据。

三、智能便捷的操作这款扳手具有简单易用的特点，用户只需设置所需扭矩值，扳手便会在达到设定值时自动发出声光提示，避免过度拧紧或扭矩不足的情况发生。同时，它还具备数据存储和传输功能，方便记录和分析。

四、提升工作效率与质量有了数显扭矩扳手，工作人员可以更快、更准确地完成扭矩相关任务，减少故障和返工的风险。这无疑有助于提升整体工作效率和产品质量，为企业带来更大的竞争力。

五、可靠的品质与保障选择优质的数显扭矩扳手至关重要。优秀的产品通常具备耐用的结构和可靠的性能，经过严格的质量检测，确保在各种工作环境下都能稳定运行。

准确的扭矩测量是确保工作质量和安全的关键。数显扭矩扳手以其卓越的性能和便捷的操作，成为了现代工业和机械领域不可或缺的一部分。

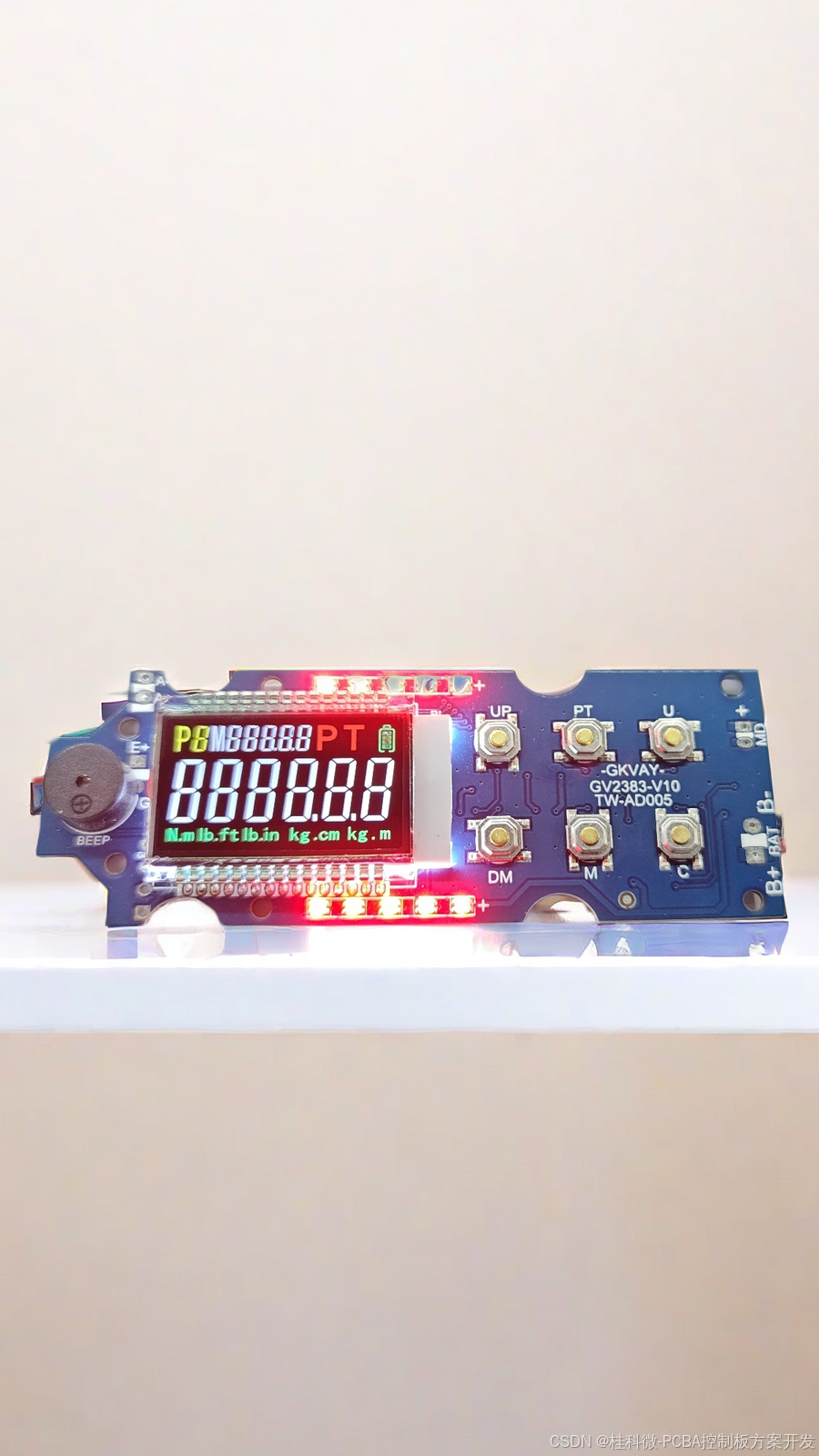

数显扭力扳手重要核心离不开稳定的电路板，电路板我们自主研发有自己的工程师团队研发可根据客户需求去实现功能!
6键数显说明书
功能与说明
界面展示：

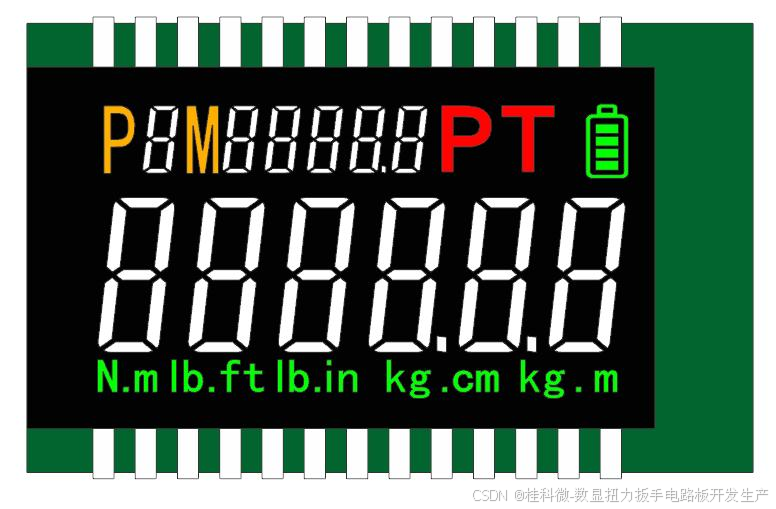

短按C键进入开机界面，图1为开机初始界面

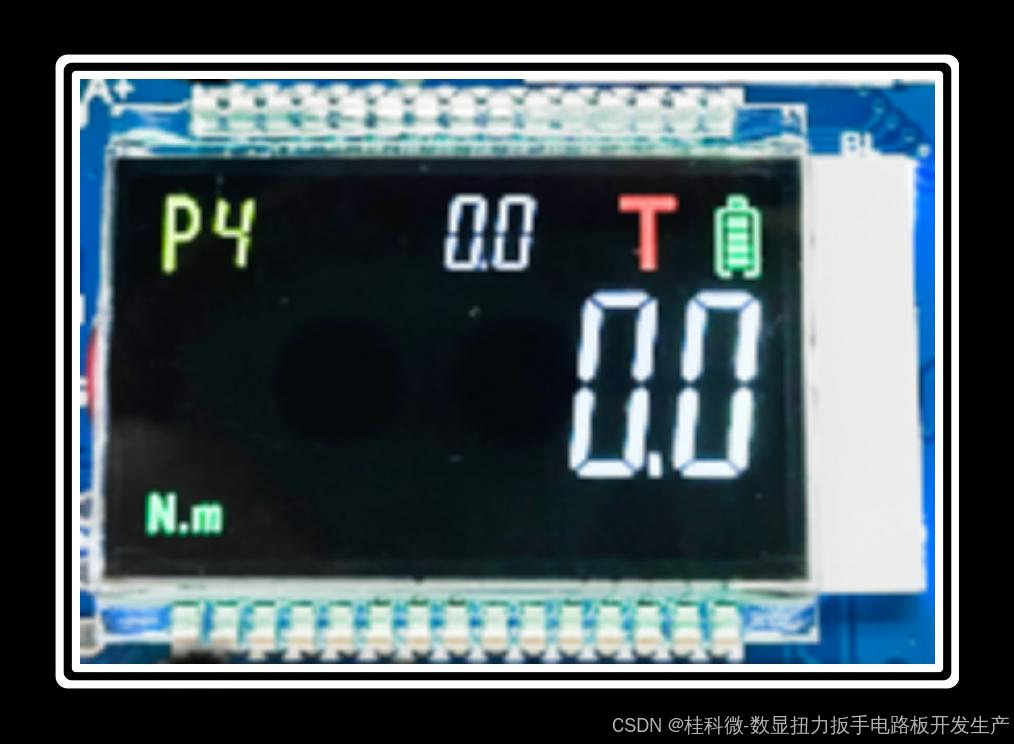

图2 为开机常规界面

功能特点

具有预设扭力值、单位切换、模式切换、记忆储存、数字递增&递减、省电模式、LED灯&响声警示等。

•预设扭力值

•单位切换

•模式切换

•记忆存储

• LED灯提示

•响声警示

1.1）峰值模式P（Peak）和追踪模式T(Trace)；

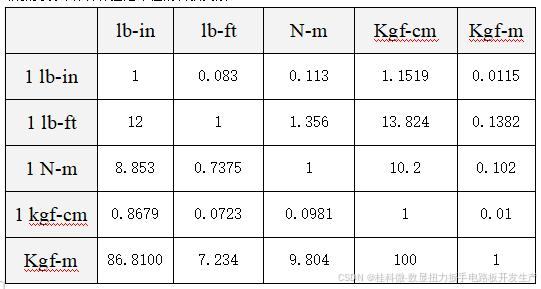

1.2）五种扭矩单位: N-m牛顿米、lb-ft英尺磅、lb-in英寸磅、kgf.m 公斤米、kgf-cm公斤厘米；

1.3）500组存储扭力值，10组超额定120%超限值自动滚动记忆

1.4）到达预设扭力值时声光报警，到达预设值的3种状态提示

• A）80%-90% 绿灯亮，蜂鸣器2Hz频率报警；

• B）90%-100% 黄灯亮，蜂鸣器1Hz频率报警；

• C）大于100% 红灯亮，蜂鸣器长鸣。

1.5）120秒无任何操作且加载值小于额定1%，自动关机；

1.6）低待机功耗，关机状态下平均耗电小于10uA；

1.7）顺时针和逆时针均可测量扭矩。
1.8）低电压侦测功能，当电压低于2.4V ，发出嘀-嘀-嘀，屏幕显示电池图标闪烁，并自动关机；

初始及常规界面说明

• P0-P9:表示为内部最多可以存储10组常用扭矩数据,直接点按上下箭头可进行相互切换，选定组别后，按M键选定组别后，可通过点动细调预设值，或者长按快速调节需要预设值。

• M001-M499 存储查询界面，在查询界面，M002代表存储序号；• 2种模式直接的切换峰值模式P（Peak）和追踪模式T(Trace)

•电池：电池图标

• 0000.0.0：当前扭力值

• N.m:牛顿.米

• Kg.cm:公斤.厘米• lb.in:英寸磅

• lb.ft:英尺磅

• kg.m：公斤.米

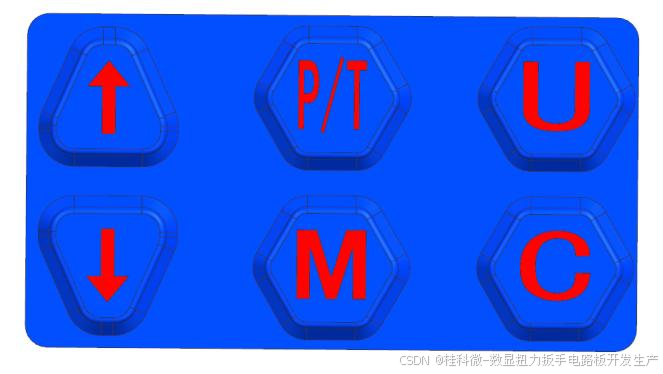

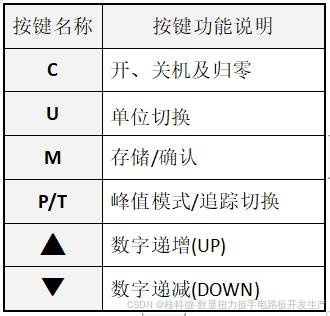

按键说明

标定

•进入标定界面组合键•判断AD值及应变片接线检测

•标定单位及校正点

•校正方法

1、进入标定界面组合键：

•在关机状态下：（不可以开机状态进入，防止误操作）同时按住U和C：输入密码：

▲▲▲▲（密码四个“▲”），按M键确认，自动进入AD值显示页面;

• 2.1 标定单位及校正点：

• 2.1.1 标定采用的扭矩单位：N.M(牛顿米)

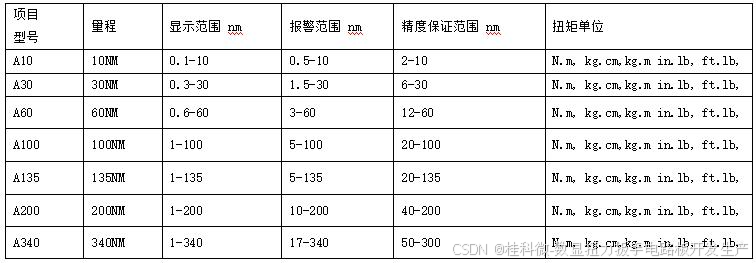

• 2.2.2 程序预设7组量程，分别10Nm-30Nm-60Nm-100Nm-135Nm-200Nm-340Nm

• 2.3.2 标定点：校正顺时针1个点，标定点为满量程的100%。

• 2.4 校正方法：

• 2.4.1 显示AD值的界面下，通过加减按键选定需要标定的量程，在不加载力矩的情况下，

按M键（2-3次）确认当前的零点；

• 2.4.2 确认了零点，屏幕显示“CAL”的时候，开始加载力矩到选定的量程值，比如说选定了100Nm，那么就加载力矩到100Nm，并稳定后，点动“C”按键进行确认，如果标定

成功，界面会显示“PASS”并自动关机。

•目前程序为正向标定，即定义零点AD参数小于量程值，标定的时候，可以先在AD界面不断加载力矩来观测AD的变化方向，数值大小；

•开机与关机•单位切换

•模式转换

一．开机与关机

•短按下C键开机，背光亮，文字全亮三秒，进入初始页面，单位默认预设为

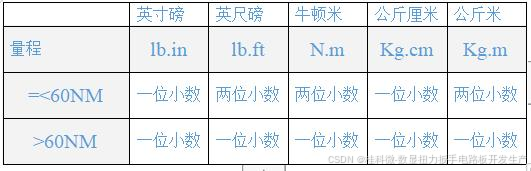

N.m，模式为峰值模式T，示值显示0.00（量程不同会不同），电池容量刻度按当时侦测到的电压值显示该电池刻度。

•关机：长按C键3秒关机。

•归零：开机状态下按下C键归零。

二、单位切换

•开机界面，短按“U”键，切换扭矩单位。每按下一次U键单位便切换，顺序为N.m、Kgf.cm、kgf.m、lbf.in、lbf.ft

三、模式转换

•开机界面默认显示峰值T模式，按P/T键：可在峰值模式P/追踪模式T相互切换。峰值模式下，将捕获到的峰值进行10秒延时显示

四．预设扭矩

1.开机界面下，短按“▲”或者“▼”键来快速选择扭矩，预设值区域和示值区域的数字同步显示，预设完成后，3秒自动确认，如果快速预置内部没有合适的扭矩值时，按M键选定组别后，可以通过加减按键进行调整，也可以通过长按M键清零当前设置值；

2.短按：1）选择需要的组别；2）细调选定组别的对应参数

3.长按加减键：快速递增预设扭力值，前10次还是从小数位每次增加（相当于10次短按），然后进入到上一位数位，

4.设置完毕后，按C键进行保存并返回工作界面。预设值将显示在工作界面的预设值区域。

报警提示

l当预设扭矩值不为零，红黄绿灯、蜂鸣器、震动马达将如特点说明情形动作；

五、清零

在无加力状态下，按“C”键可将扭矩值清零。

六、数据存储

当需要记录当前扭矩值时，按“M”键可以进行保存，最多可以保存500序列；七、数据查看与删除

7.1查看存储扭力数据

在开机界面下，长按M键，进入查看存储数据页面，左上角显示储存数据序号，最多可显示500个，在数据查看界面可以按“▲”或“▼”键，查看保存的记录，M001表示为第一个保存的数值，以此类推，最多可查看500个。当超过500个数据后，从最旧的数据进行溢出，长按▲或者▼键10个数据后，以10进制跳转。

数据查看界面短按“C”键退回到工作界面。

7.2数据删除

7.2.1全部删除：在存储数据查看页面，短按“U”键，选择删除方式

“ALL”，选择“ALL”再按“M”键，随即显示“Succ”，即表示一次性删除全部存储数据；短按“C”键返回存储数据查看页再次短按“C”键，返回开机界面；

7.2.2选定删除：选择需要删除的序列，短按“U”键，选择删除方式

“ONE”，再按“M”键，删除选定的数据，随即显示“SUCC”即可删除单个序号的存储，短按“C”键返回存储数据查看页面，再次短按“C”键，返回开机界面；

7.2.3无存储数据:按“U”键,显示“NONE”，短按“C”键返回开机界面。
