基于LED光通信的音频传输系统【达林顿三极管PIN光电二极管滤波功率放大】

最新推荐文章于 2023-12-08 20:22:48 发布
置顶 最新推荐文章于 2023-12-08 20:22:48 发布
阅读量3.6k 收藏 27
点赞数 5
分类专栏： 大师兄电子工作室 文章标签： 可见光通信 硅光二极管 光电探测 功率放大 大功率白光LED
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/GSH_Hello_World/article/details/77478308
版权

在这里插入图片描述
资料链接

设计思想

该设计是以模拟电路为核心设计而成的通信系统，实现了在发射端发射音频信号，并且能在接收端接收并播放音频信号。该设计电路包括两个部分，发射端电路和接收端电路，在发射端部分，用手机播放音乐，通过耳机线将音频信号传输到发射电路，在发射电路部分，用TIP122来驱动9V、4.5W的LED,使其工作在照明状态，音频信号经过放大后加载到LED上，完成发射端功能。在接收端部分，由硅光二极管BPX-61作为光电探测器件，将接收到的光信号转为电信号，经过LM324组成的前置放大电路和滤波电路，对得到的信号进行放大滤波处理，再去掉直流量，再由TDA2030功率放大电路将功率放大来驱动10W的音响，完成接收端部分。

成果展示

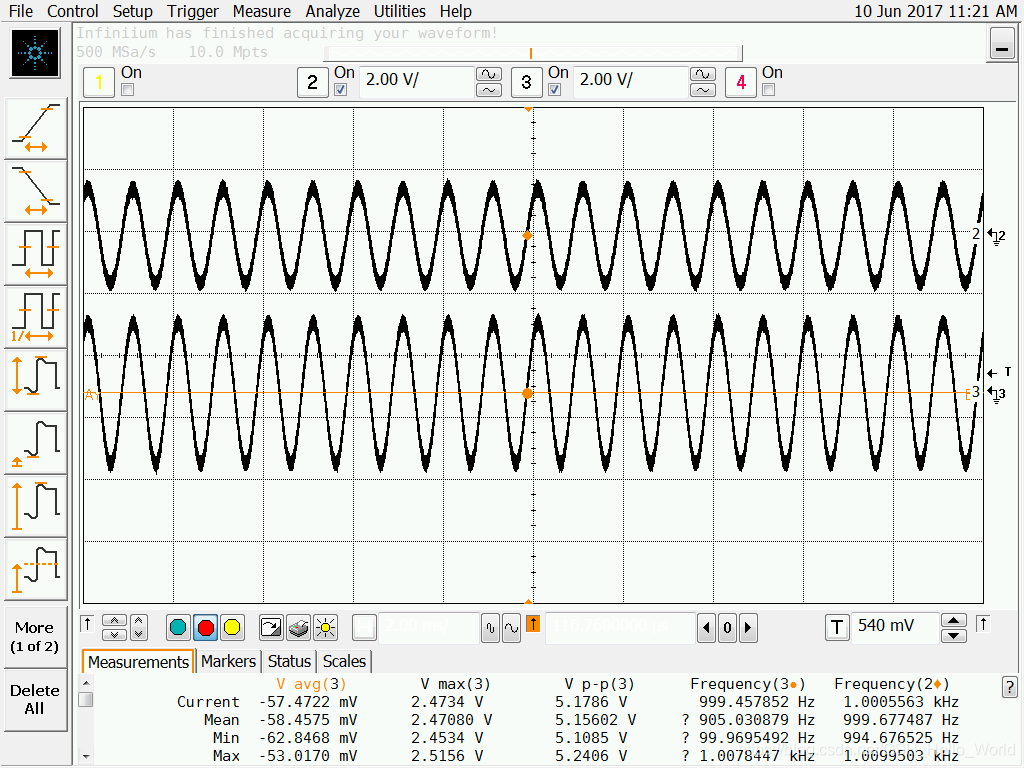

发送和接收正弦波在这里插入图片描述

在这里插入图片描述

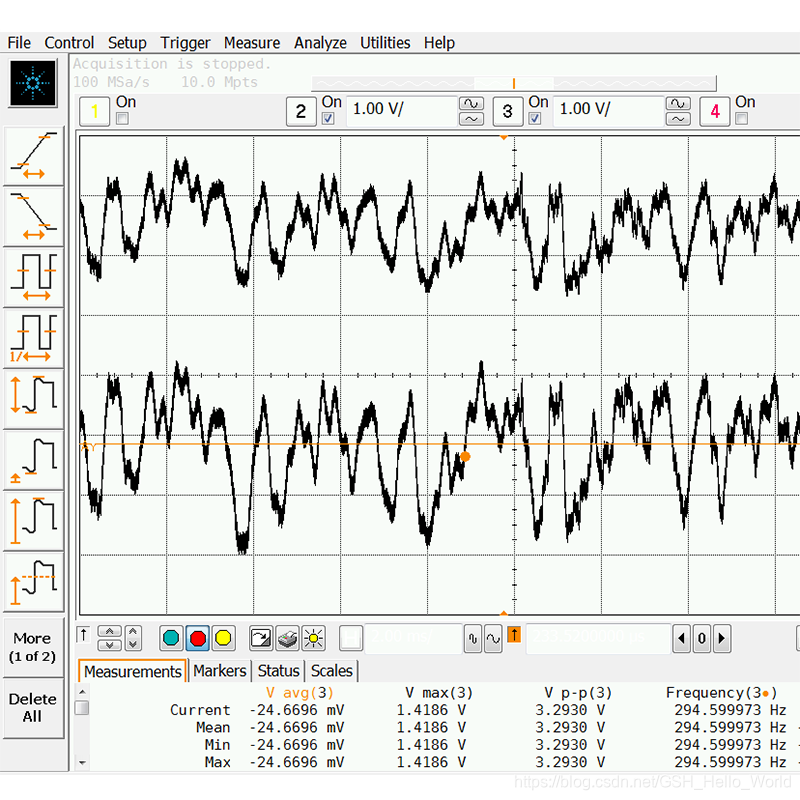

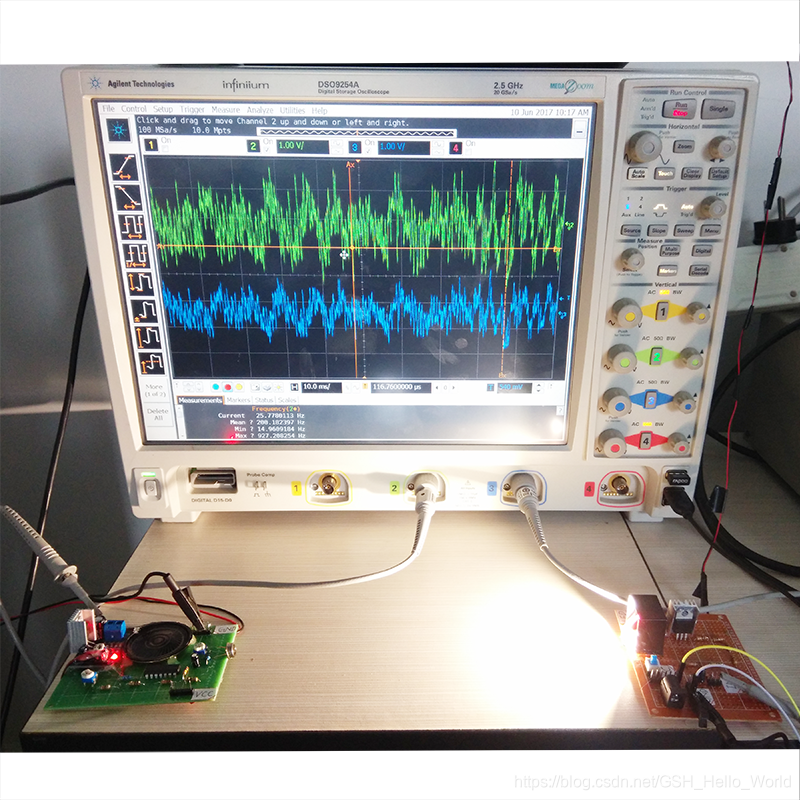

发送和接收音乐

在这里插入图片描述
在这里插入图片描述

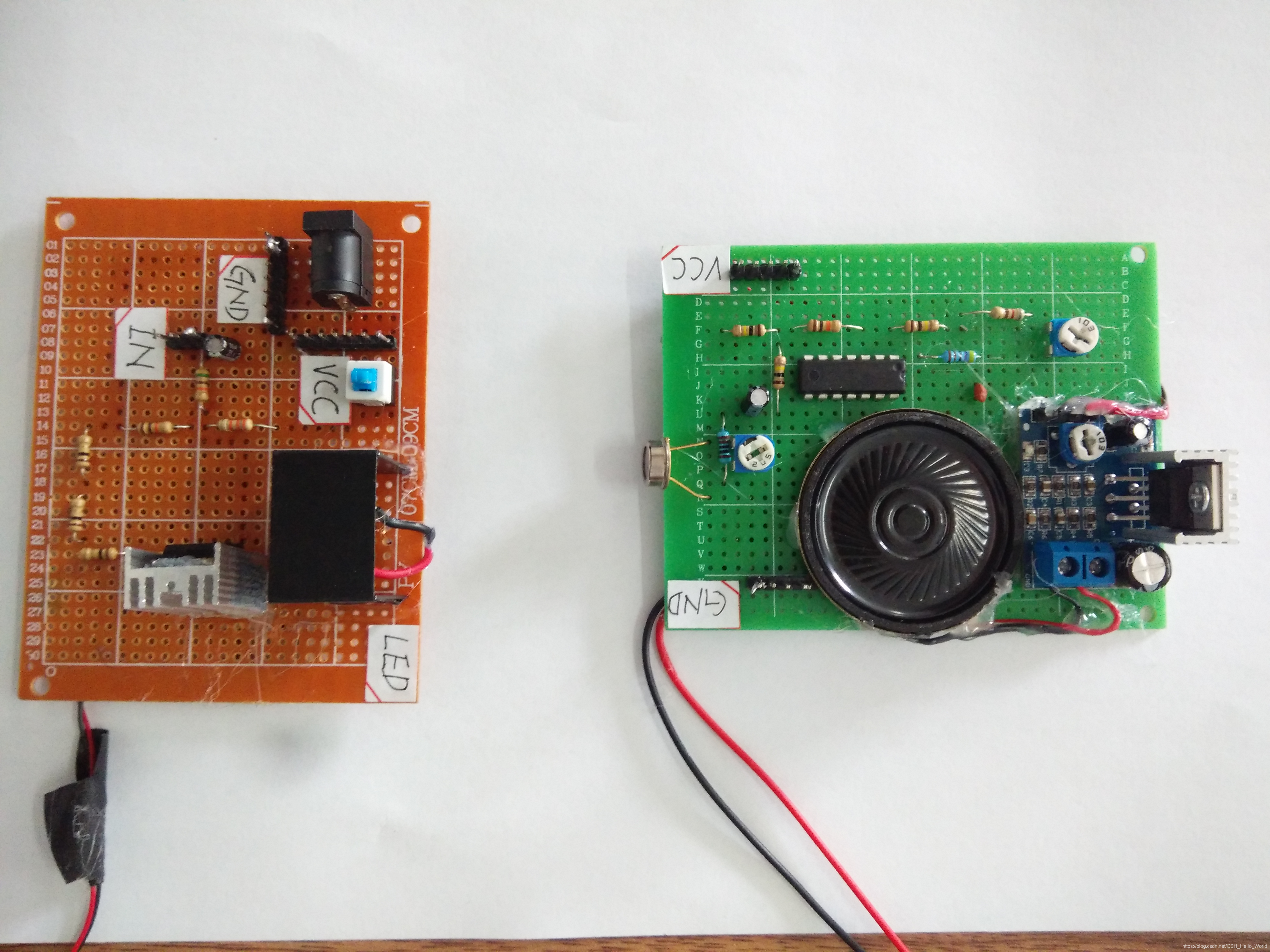

系统实物图

在这里插入图片描述

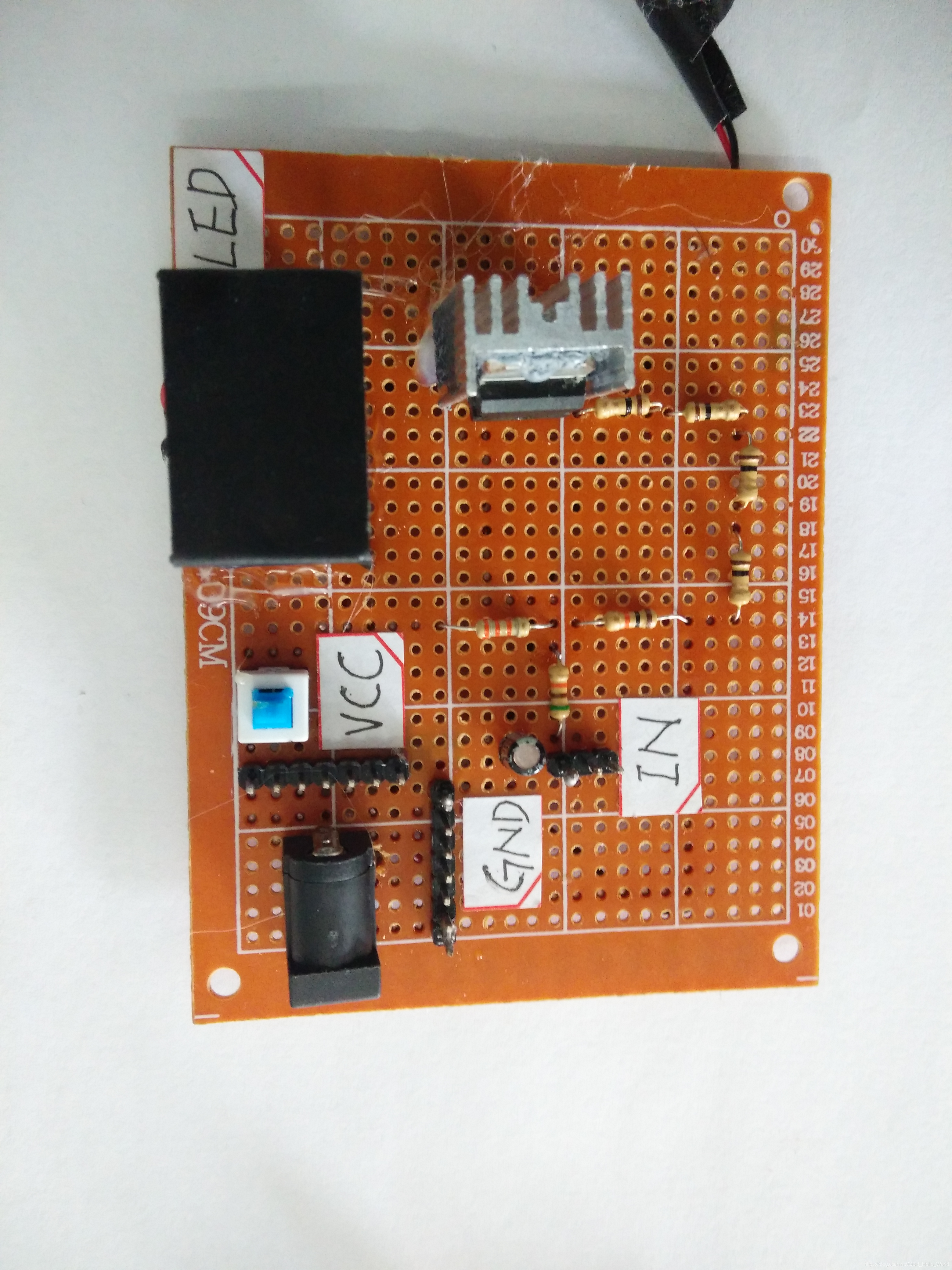

发送端在这里插入图片描述

接收端在这里插入图片描述

演示视频

基于LED光通信的音频传输系统
