BGP6种状态机及状态停留原因

实验拓扑：

环境描述：AR1、AR2运行OSPF协议，但是AR3的环回口0不宣告进OSPF种，AR1、AR3使用环回口建立IBGP邻居关系，AR3、AR4使用直连接口建立EBGP邻居关系。

​​​​​邻居状态：

ldle (空闲)状态—>Connect(连接)状态—>【Active(激活)状态】—>OpenSent(打开发送)状态—>OpenConfirm(打开确认)状态—>.Established(建立)状态

1、Idle（空闲）:初始状态，未发送TCP三次握手，也不发送BGP报文

停留此状态的常见原因：

• 没有去往邻居的路由

当AR1和AR3建立IBGP邻居关系时，由于AR1没有到达AR3环回口3.3.3.3的路由条目，此时邻居状态会停留在Idle状态。

此时可以看到邻居状态一直停留在Idle状态。

• 到错误通告报文

当AR1和AR3建立IBGP关系以后，其中一方收到错误通告报文时，此时邻居状态会从Established切换到Idle状态。

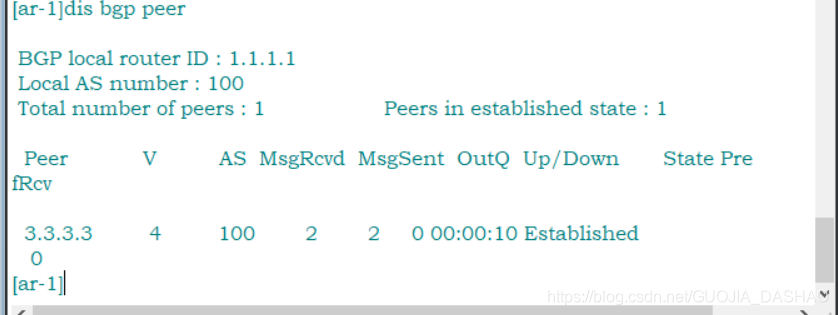

（在AR1和AR2上配置去往3.3.3.3的静态路由，这样邻居就会成功建立；不直接在AR3上宣告3.3.3.3，后续还用的到静态路由）

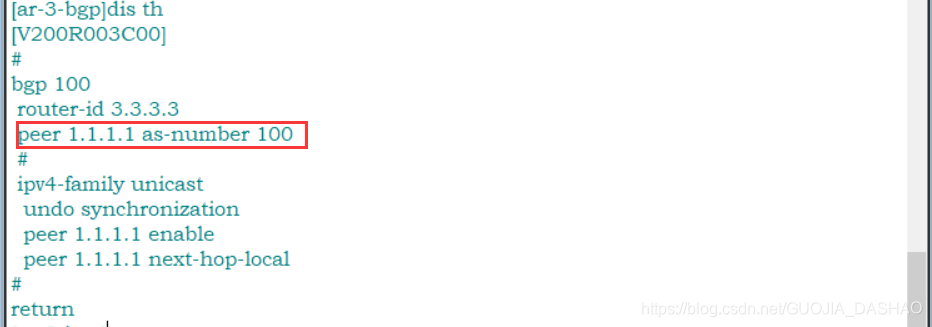

当AR3想要挂起邻居状态时，会向AR1发送一个通告报文，通知AR1切换邻居状态。

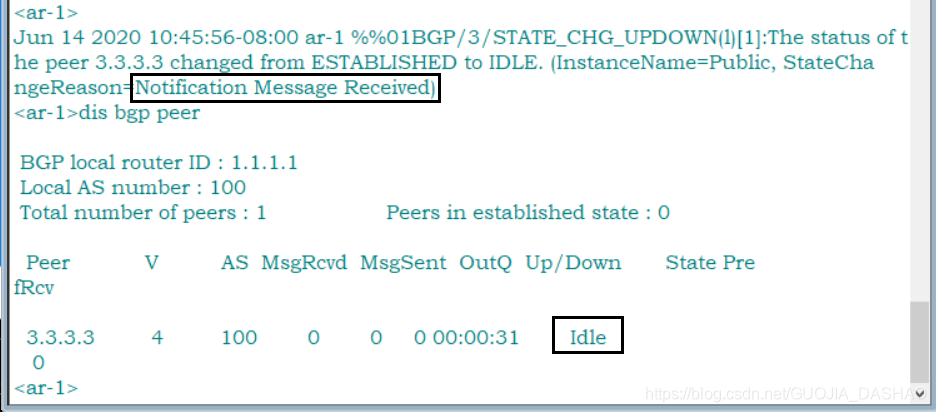

此时如果AR1收到AR3发送的错误通告报文，邻居状态会切换到Idle状态。

 2、Connect（连接）:发起TCP三次握手

 停留此状态的常见原因（已经向邻居发送SYN握手，但是没收到回复）：

去往邻居的网络不通（路径上有策略阻止报文通过，路径设备缺少去往目标的路由，非直连的EBGPTTL值消耗殆尽）

• 演示路径设备缺少去往目标的路由（AR2上没有去往3.3.3.3的静态路由；但AR1上存在去往3.3.3.3的路由，结合第一问，只需要将AR2上的静态路由删掉即可，这时当数据包到达AR2时，会选择丢包）。

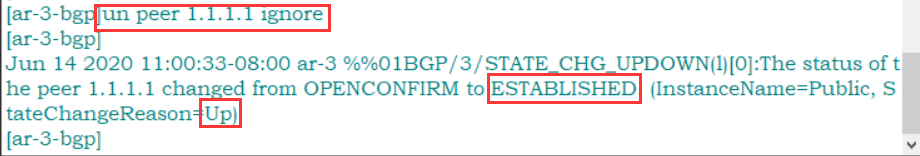

undo掉AR3的挂起状态，此时邻居状态会切换到establish

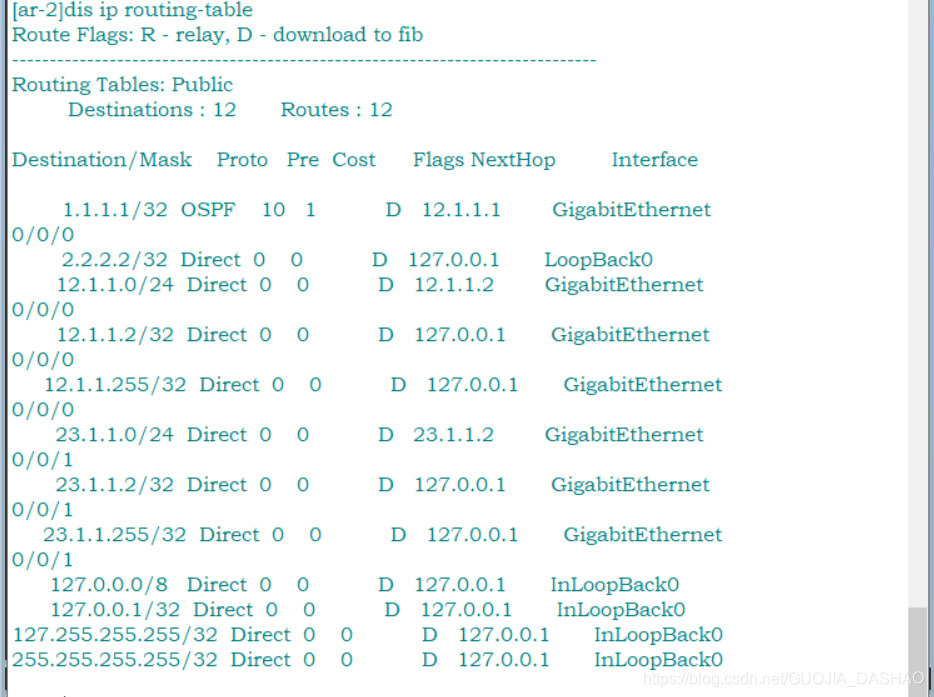

去掉AR2去往AR3的静态路由条目，使路由表中不存在到达3.3.3.3的路由

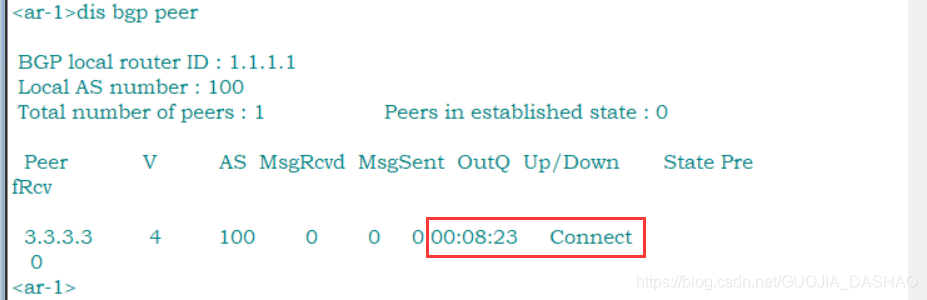

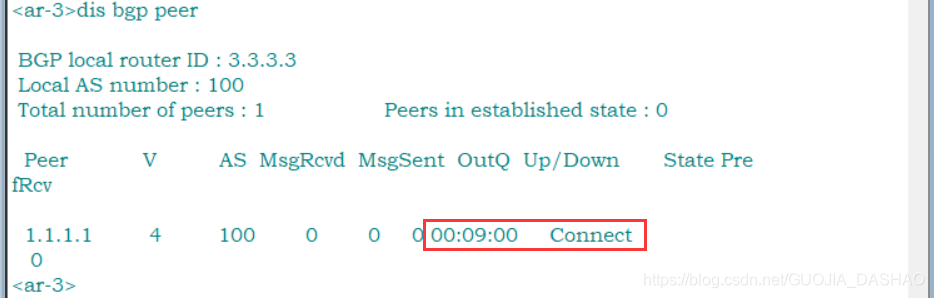

此时，由于AR2缺少去往AR3的静态路由，虽然AR1发送了TCP三次握手报文，可是报文到达AR2时被丢弃，AR3并没有收到WO收报文，邻居状态会一直停留在Connect。

3、Active（活跃）:第一次握手失败，会进入该状态，不断重复发送TCP握手

停留此状态的常见原因（配置错误）：

•  BGP邻居指定错误

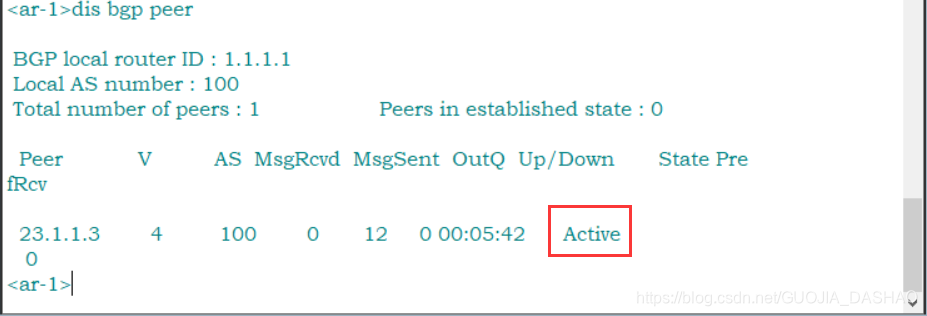

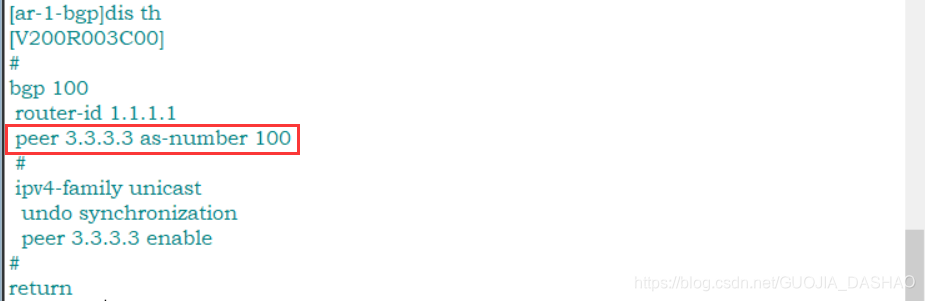

由于AR3是使用环回口和AR1建立邻居关系，但是AR1peer地址是AR3接口地址，邻居指定错误

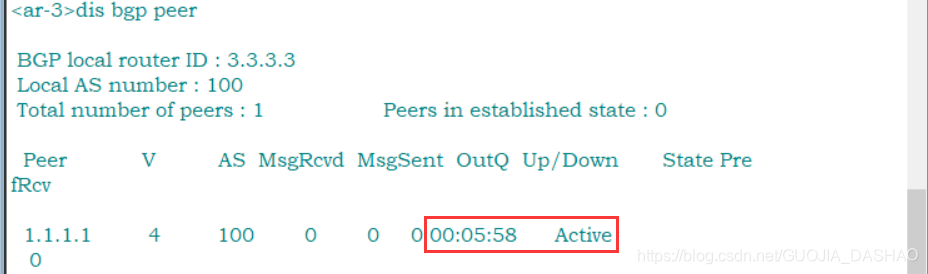

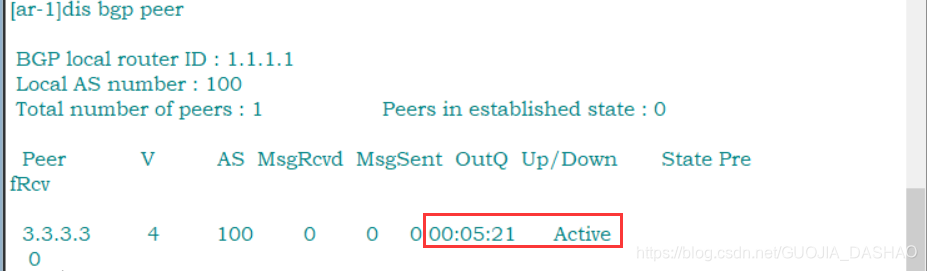

此时邻居状态会停留在active

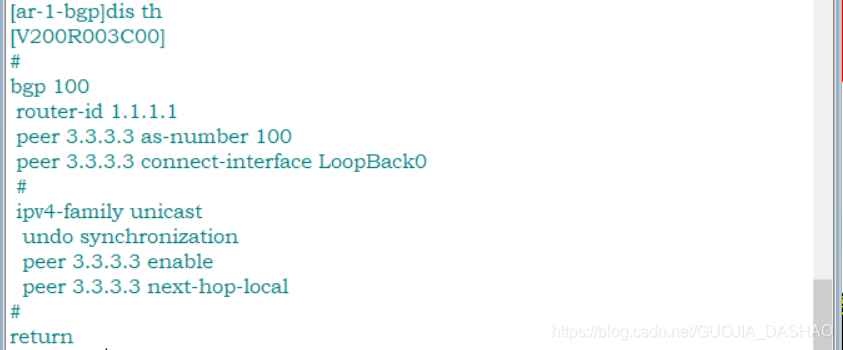

•      没有指定更新源

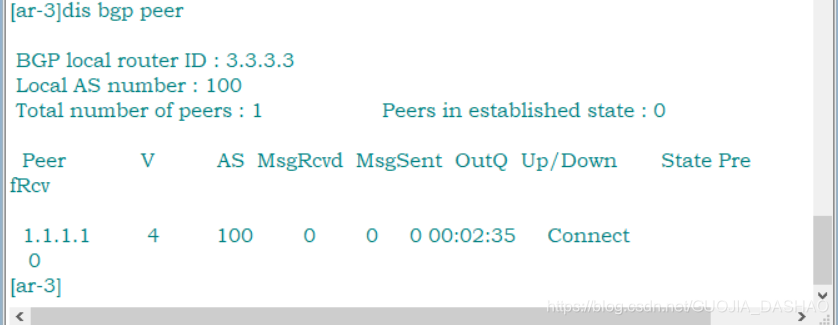

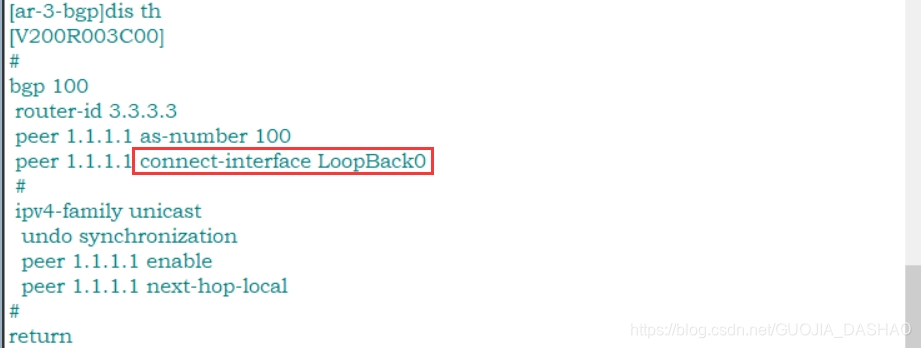

当使用环回口建立邻居时，没有指定更新源为环回口

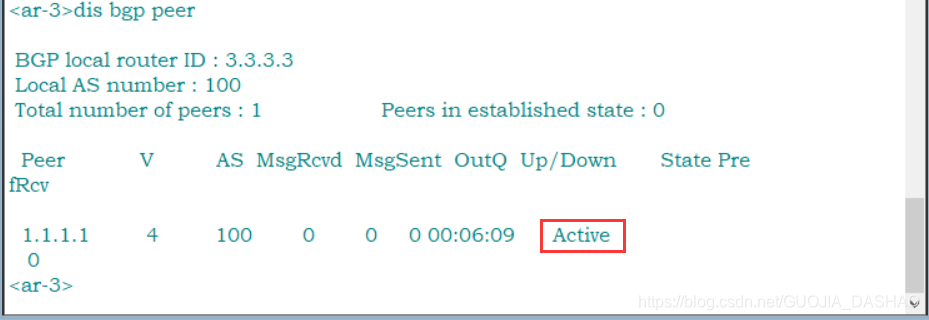

状态会一直停留在active

4、Opensent（打开发送）:此时发送Open报文，协商邻居关系

停留此状态的常见原因：

已经向邻居发送完open报文，可是一直没有收到邻居发送的open报文

5、Openconfirm（打开确认）:同意邻居的协商参数时，会向邻居发送Keep alive报文，等待对方的keep alive报文。

6、Establish（建立连接）:当收到对方的keep alive包，进入该状态，发送Update报文更新路由信息
