反应釜广泛应用于石油、化工、橡胶、农药、染料、医药和食品等领域，是用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等；材质一般有碳锰钢、不锈钢及其它复合材料。而离心机适用的场所非常广泛，包括实验室研究、工业生产、环保与废水处理、医疗领域以及其他多个领域。

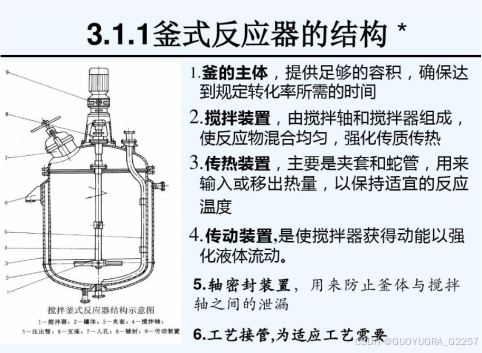

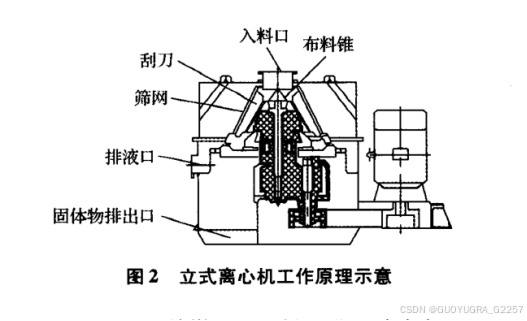

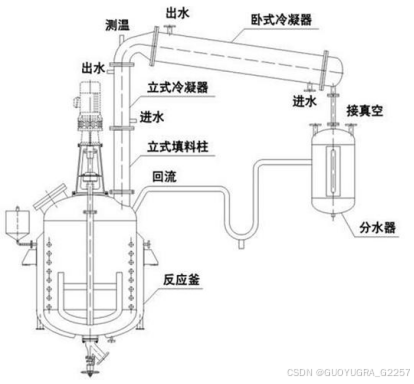

1.1反应釜及离心机运行工作原理

反应釜和离心机虽然都用于化工生产过程，但它们的用途和工作原理有所不同，反应釜主要用于化学反应过程，而离心机则主要用于物质的分离过程，特别是离心萃取机在化工水洗和萃取过程中展现出了与传统离心机有不同的区别。

二、反应釜、离心机运行过程中产生的气体

2.1反应釜及离心机工作中产生哪些气体

反应釜在工作过程中会产生多种气体‌，主要包括挥发性有机化合物（VOCs）、有毒气体、酸碱性气体、粉尘以及其他有害物质，废气主要来源于化学反应过程中的不完全燃烧溶剂的挥发以及化学反应，反应釜在加热或制冷过程中，通过加热或制冷反应釜内的导热介质，将热能或冷能间接传递给釜内的物料，这一过程中常会有易燃易爆性或有毒有害性气体产生。这些气体如果未能得到有效处理，可能会对工作环境和人员安全构成威胁‌。

离心机在工作过程中可能会产生气体‌，尤其是在密闭状态且高速运转的过程中，极易产生静电火花，如果氮气的纯度不够，而物料组分中又含有氧气、氢气等可燃性挥发性的气体，那么这种情况下就存在爆炸的安全隐患。

为了防止反应釜内的气体发生泄漏而带来的燃烧爆炸等事故，有必要配置气体报警器来监测和预防潜在的安全问题。果宇科技小编建议在正确的操作和维护反应釜也是避免事故发生的关键，包括安装气体在线监测系统和明确实验体系、了解不同材质适应的反应体系、掌握压力和温度范围、正确置换气体、避免投料失误等‌。

三、氧分析系统的原理有哪些

3.1惰性气体置换法

在反应釜和离心机工作时，会产生一些可燃易爆气体，由于惰性气体是对大多数物质都不发生化学反应的气体，如氩气、氮气等。在绝大多数情况下，空气中的氧气是导致金属腐蚀和爆炸火灾的主要原因。为了避免这种情况的发生，通常使用惰性气体对空气中的氧气和可燃气体进行置换，从而实现净化的作用。

四、氧含量监测系统的原理选型

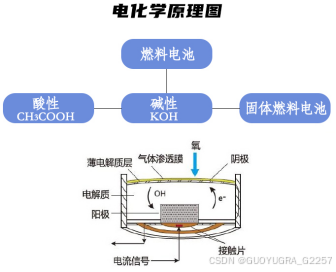

4.1电化学原理

通常氧含量的检测方法有很多种，如传统的电化学、离子流、顺磁、氧化锆、激光等原理，一般来说特殊工况特殊对待，反应釜离心机腔内气体成份不复杂，没有腐蚀性气体、强酸强碱性气体时，可考虑一般的电化学氧分析仪。电化学原理通用性好、价格低，缺点是传感器不耐腐蚀，当存在腐蚀性或酸性碱性气体时不能直接使用，必须通过预处理系统后，才能进行氧含量分析

3.2气体在线监测法

气体在线监测法‌是一种监测技术，用于对空气当中特定气体进行连续监测，并将监测数据实时传输到相关系统或主管部门。主要是通过传感器技术对空气中的可燃气体浓度进行检测，以便及时知道气体浓度值，气体在线监测法通过安装各种传感器，实现对物理场景的监控以及对异常行为的检测和识别。反应釜离心机工作运行中会产生一些可燃气体，如氧气，氢气等。通过安装反应釜氧含量在线分析系统、离心机含氧量分析系统，来在线实时监测反应釜离心机内的氧含量。

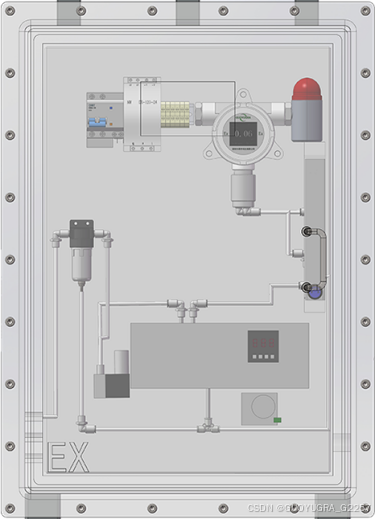

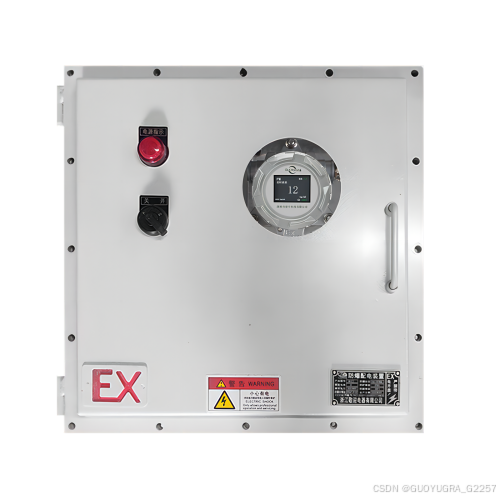

4.3‌反应釜离心机氧含量在线监测系统产品参数

显示方式	7 寸触摸彩屏显示（选配）
工作方式	连续在线工作，泵吸式检测（正压、负压、真空等环境）
外壳材质	防爆款
输出信号	①4-20mA 信号：标准的 12 位精度 4-20mA 输出芯片，传输距离 1Km； ②RS485 信号：采用标准 MODBUSRTU 协议，传输距离 1Km； ③电压信号：0.4-2V,0-5V、0-10V 输出，选配（电压输出与电流输出二选一）； ④开关量信号：标配 1 组无源触点继电器，容量 220VAC3A/24VDC3A； ⑤无线传输： DTU、 LORA 等无线模块。
检测介质	VOC、O2、可燃等气

检测原理	催化燃烧、电化学、光离子
检测范围	100%LEL、100ppm、10ppm、30%VOL（根据技术原理而定）
分辨率	0.01/0.1/1（根据量程而定）
检测误差	≤±3%F.S（全量程内≤3%）更高精度可订制
重复性	≤±2%
线性误差	≤±2%
响应时间（T90）	T90≤30S（不同气体响应时间不同，可参考常用气体选型表）
工作电压	DC220V
工作温度	-20℃ ~50℃特殊要求：（-40℃ ~ +70℃)
工作湿度	10-95%RH（无冷凝）
工作压力	91～111Kpa（大气 101kpa±10%）（根据传感器与使用环境而定）
传感器寿命	2～6 年（根据传感器原理与使用的环境而定）
采样温度	-40℃ ~ +200℃（标准），选配：-40℃ ~ +400℃、-40℃ ~ +800℃、-40℃ ~ +1300℃
采样湿度	0～99%RH
恒定温度	25℃气体处理后的温度，可设定
恒定湿度	70%RH ，气体处理后的湿度，自动
自动排水	可根据现场的水汽大小自动排水
采样距离	标准 20 米，选配大功率真空泵的采样距离大于 40 米，如果被测气体的压力比较大，采样距离相应大一些
采样流量	4 升/分钟（标准）
工作电压	220VAC， 50HZ ，200 瓦
外形尺寸	有脚底座：760500270mm；无脚底座：700500270（见外观尺寸图）
防护级别	IP65 防水型（可选户外使用）
安装方式	壁挂式，地角安装，可选配立柱式安装支架
选配附件	（温控器、加热器）系统加热：在极寒地区防止管路出现冰冻、防爆外箱、温湿度测量、减压阀（可选配油水分离）、高粉尘反吹装置、文丘里、散热分风扇；电脑监控配件：免费上位机软件、 USB 转 RS485 转换连接线，如果要网络传输还需 RS485 转网口转换器。

5.2系统详细清单

序号	货品名称	数量
1	气体浓度检测仪（ GY/VGD-200）	1
2	流通池	1
3	7 寸触摸屏	1
4	流量计	1
5	24V 电源	1
6	漏电开关	1
7	接线排	N
8	高效除湿除尘过滤器	1
9	采样泵	1
10	冷凝器	1
12	排气排气泵	1
13	气管	N
14	节流阀	N
15	不锈钢直通	N
16	散热风扇	N
17	不锈钢采样管	1
18	预处理机箱	1
