c51单片机学习笔记-静态数码管实验

本文链接：https://blog.csdn.net/GallyDowney/article/details/122379147

目的：控制静态数码管显示数字 0

方法：让 P0 端口输出数字 0 的段码 0x3f（共阴）

编译软件：keil5

过程

（1）使用宏定义数码管段码口

#define SMG_A_DP_PORT P0

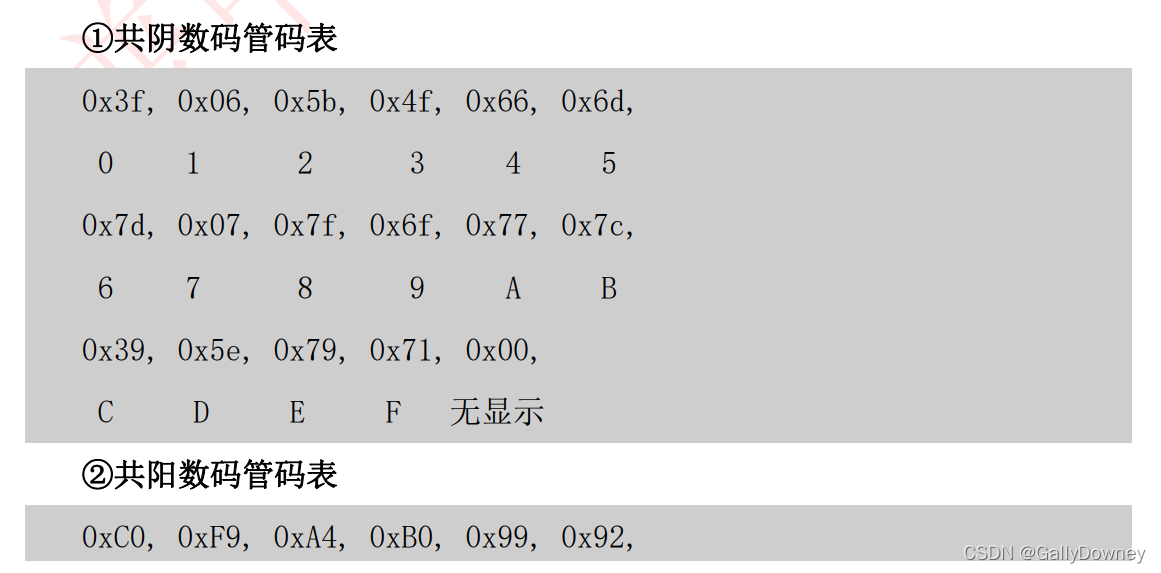

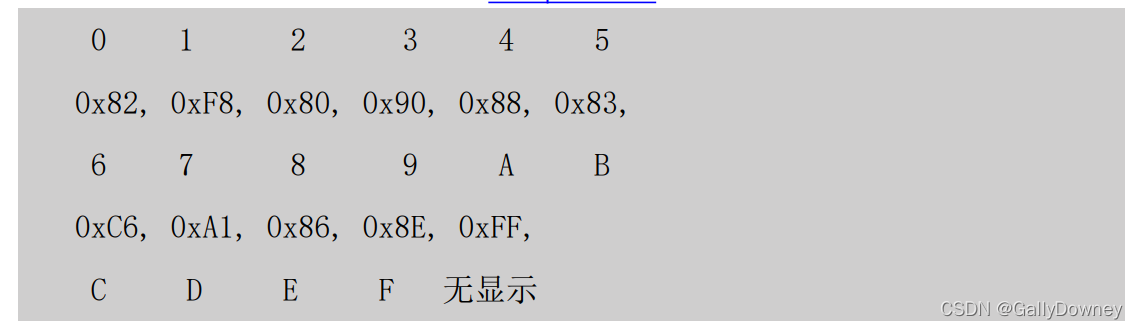

（2）定义一个全局数组变量 gsmg_code (开头的“g”表示全局)存放共阴数码管 0-F 段码数据

u8 gsmg_code[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
                0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

（3）主函数编写

将数组的第 1 个数据赋值给 SMG_A_DP_PORT，因为数组内定义的是共阴数码管段码，数组角标为 0 存储的就是第一个数据 0X3F，然后按位取反变为 0XC0，即共阳数码管段码 0 的数据。然后进入 while 循环，单片机此时一直在 while 内循环操作。当然该条语句也可以放在 while 循环语句内，同样会让静态数码管显示 0。

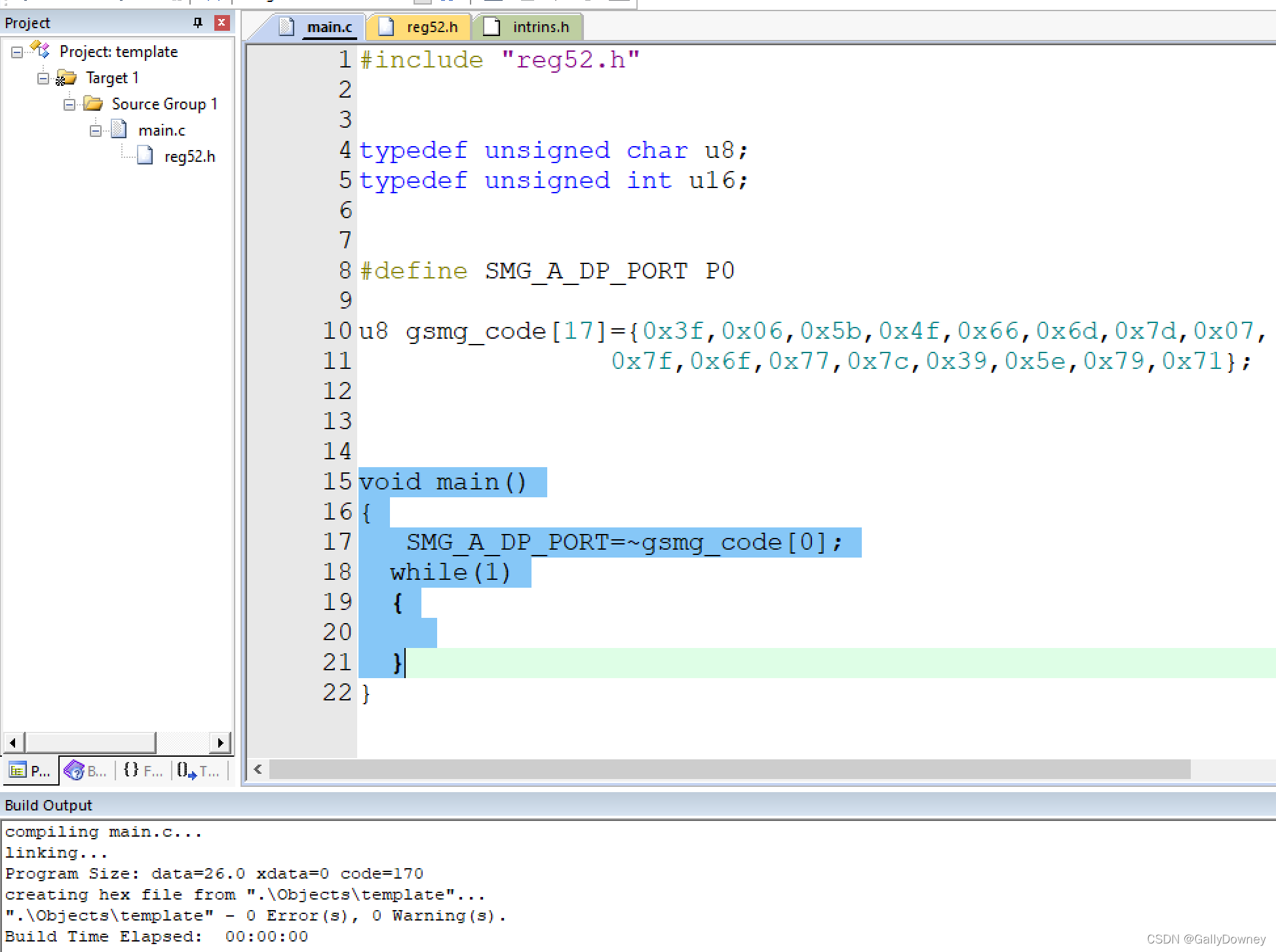

void main()
{
	 SMG_A_DP_PORT=~gsmg_code[0];
	while(1)
	{

	}

（4）编译整体代码无误得到hex.文件

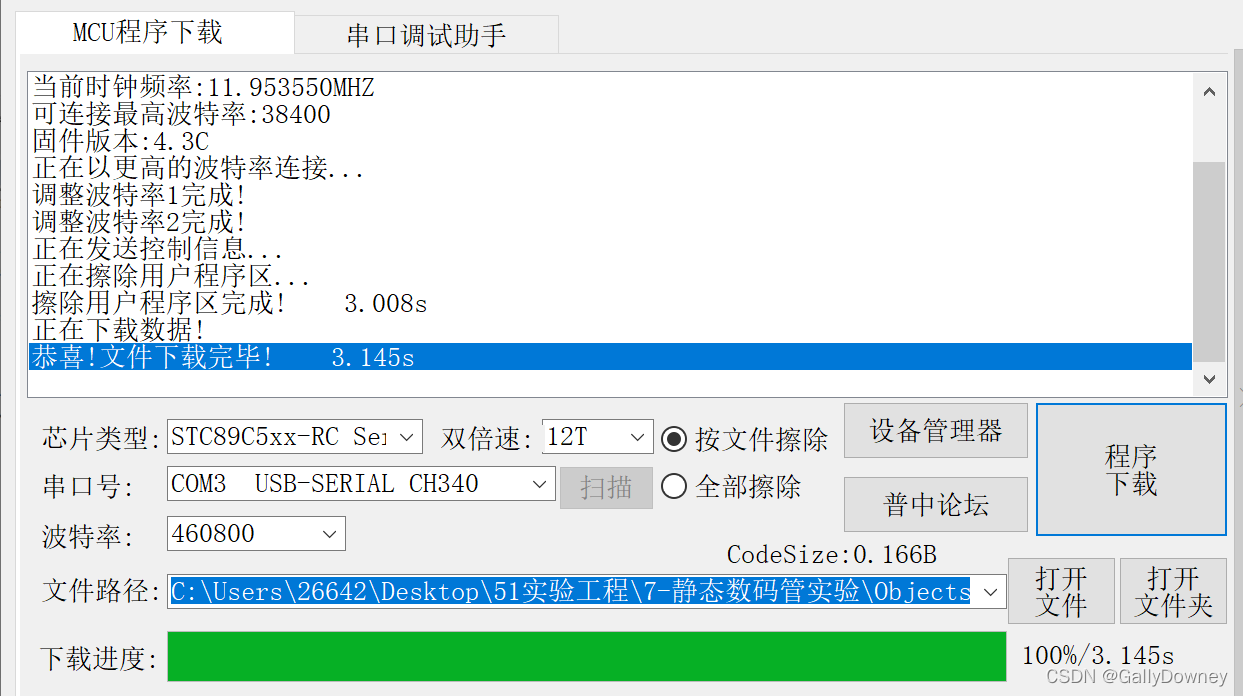

（5）通过CH340驱动烧录hex.文件到单片机开发板

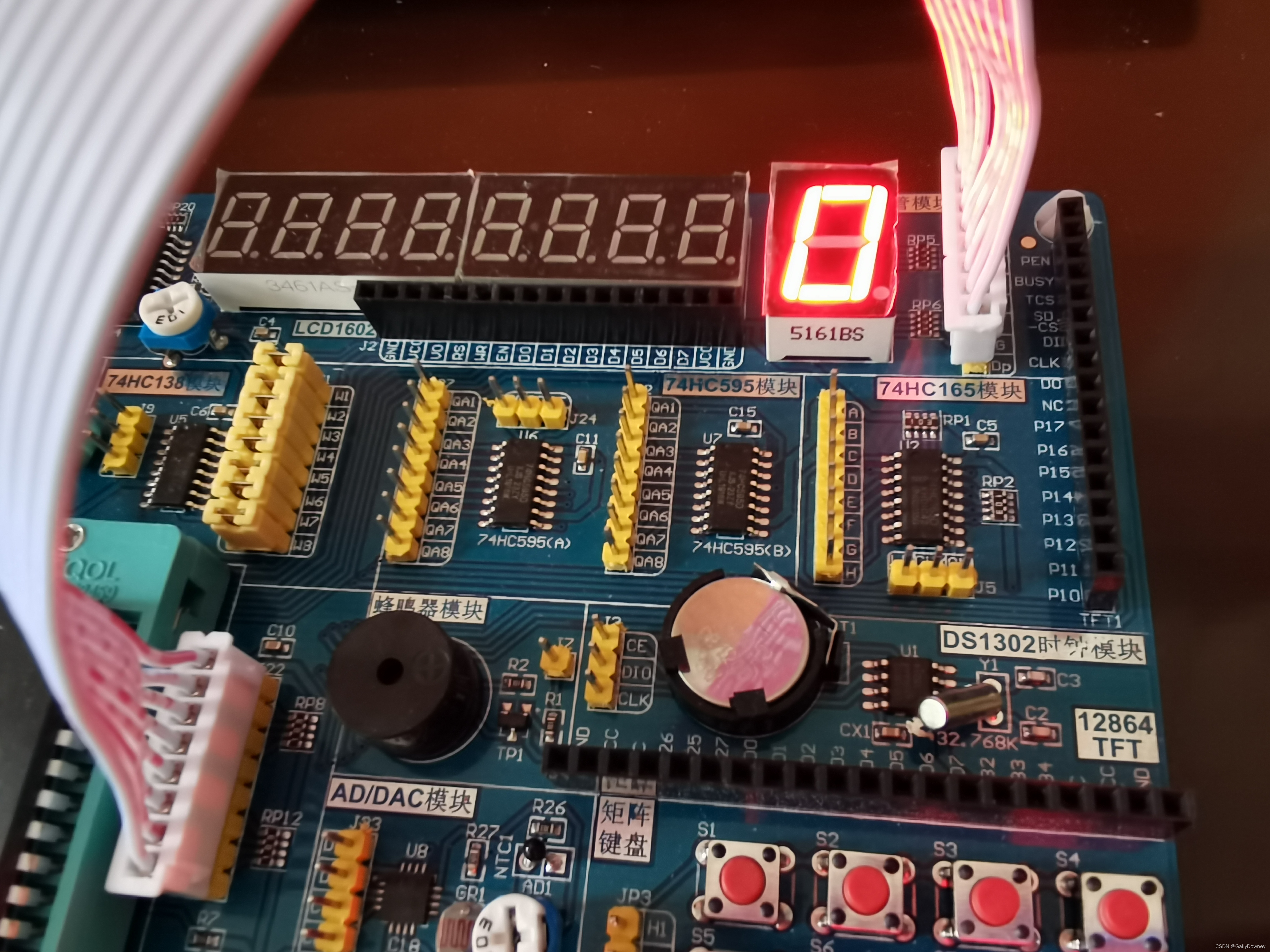

（6）通过排线连接P0-7与A-DP端口观察实验现象
