Leaflet 改变坐标原点

Leaflet 改变坐标原点

地图初始化后 添加地图点击事件, 观察坐标原点位置

this.map.on('click', workingLayer => {
	let cordinate = workingLayer.latlng
	this.testCor = cordinate
	console.log('cordinate', cordinate)
})

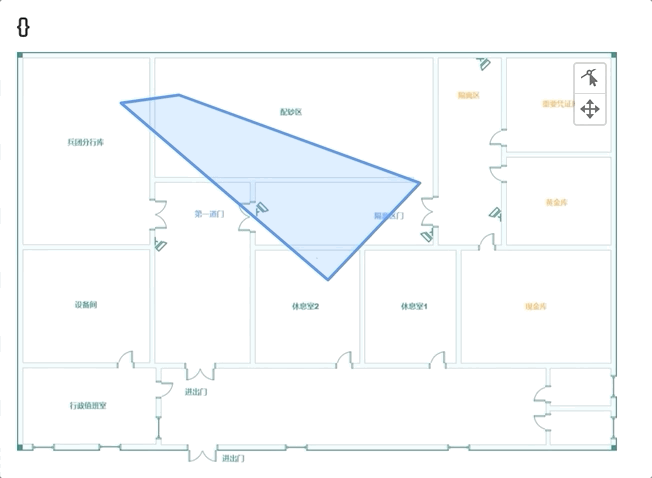

在地图L.CRS.Simple简单模式下 坐标的原点(0 , 0) 在左下角

由于业务需求, 需要将坐标原点更改为左上角, 查阅资料和源码找到方法

L.CRS.Simple.transformation = new L.Transformation(1, 0, 1, 0)

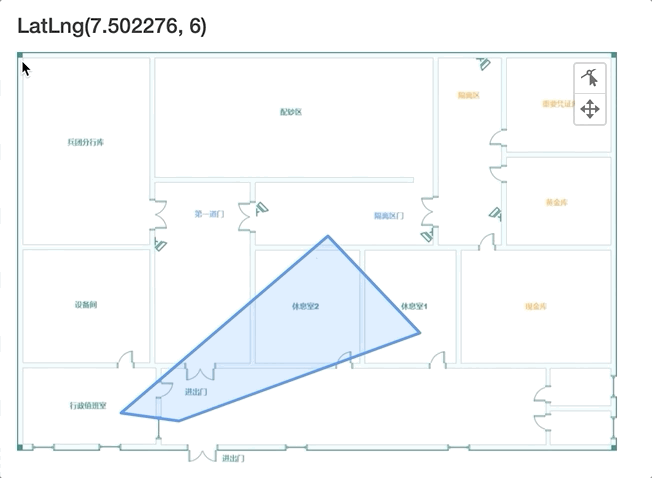

添加本行代码后 改坐标原点变成了左上角

完整初始化代码

L.CRS.Simple.transformation = new L.Transformation(1, 0, 1, 0)

const map = L.map('map', { // map可以是string类型的dom id  也可以是HTMLElement
    crs: L.CRS.Simple, // 设置地图坐标模式为简单模式
    center: [0, 0], // 地图中心
    zoom: 0, // 缩放比例
    maxZoom: 0, // 最大缩放比例
    minZoom: 0, // 最小缩放比例
    zoomSnap: 0.5, // 设置每次触发缩放的最小单位 eq: 0.5表示每次缩放为-0.5 0 0.5 1 ...
    zoomDelta: 0.4, // 设置每次出发缩放的缩放值 eg:当它设置为0.4,zoomSnap为0.5 触发缩放时会以0.5来缩放
    zoomControl: false, // 禁用 + - 缩放按钮
    doubleClickZoom: false, // 禁用双击放大
    attributionControl: false, // 移除右下角leaflet标识
    dragging: false, // 禁用拖动
    maxBounds: [[0, 0], [600, 480]] // 设置最大边界 第一个子数组为原点 第二个为原点的对角线坐标
});

PS 希望了解原理的小伙伴可以看看

在 L.CRS.Simple模式下， leaflet与笛卡尔坐标系中的坐标向上向右保持一致，所以原点定在了左下。

同时原点（0，0）并不代表这个是地图的某个角，因为在leaflet中垂直和水平方向都是无限延续的，可以理解为你根据业务需求，在无限的地图上，选了一个点为原点，这个点可以是某个图片的角落（如上动图），一个圆柱的底面圆心等

Transformation

官网描述：
Represents an affine transformation: a set of coefficients a, b, c, d for transforming a point of a form (x, y) into (ax + b, cy + d) and doing the reverse. Used by Leaflet in its projections code.

译：一个仿射变换:一组系数a, b, c, d，用于将一个形式为(x, y)的点变换为**(ax + b, cy + d)并做相反的变换**。由leaflet在其投影代码中使用。

var transformation = L.transformation(2, 5, -1, 10),
p = L.point(1, 2),
p2 = transformation.transform(p), //  L.point(7, 8)
p3 = transformation.untransform(p2); //  L.point(1, 2)

这里可以得出a值控制x轴方向， b控制x轴补偿值，同理c控制y轴方向，d控制y轴补偿值

L.Transformation(a, b, c, d)对应的映射为

a  0  b
0  c  d
0  0  1

根据L.CRS.Simple源码 找到默认值，

transformation: toTransformation(1, 0, -1, 0)

对应的映射

1  0  0
0 -1  0
0  0  1

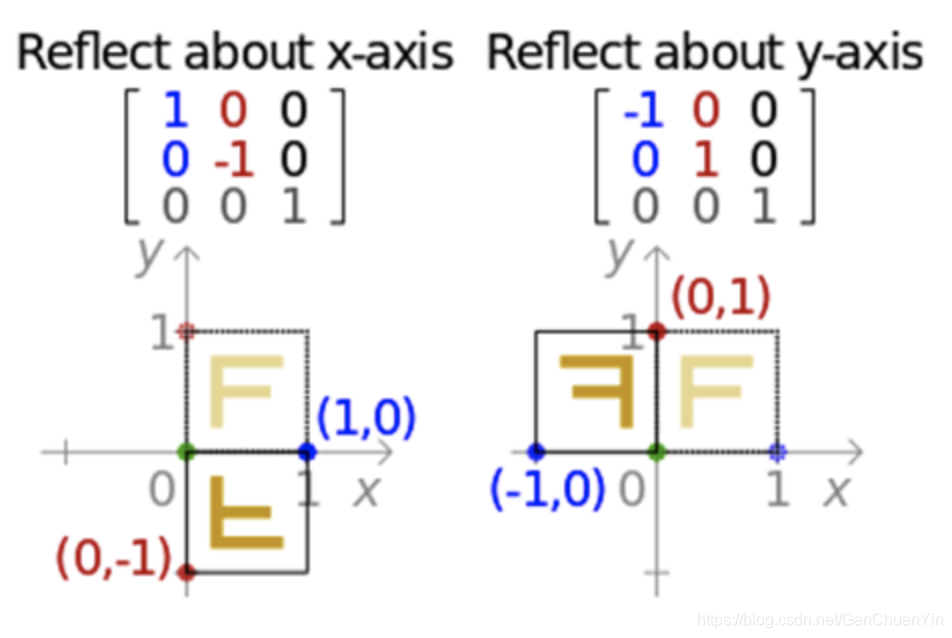

PS：仿射变换转换x轴与y轴方法

所以根据业务需求，修改对应的ac值即可

L.CRS.Simple.transformation = new L.Transformation(1, 0, 1, 0) // y轴倒置
L.CRS.Simple.transformation = new L.Transformation(-1, 0, -1, 0) // x轴倒置
L.CRS.Simple.transformation = new L.Transformation(1, 0, 1, 0) // xy倒置
