Qt之布局Layout的应用

一、简述

前天群里有个小伙伴说对Qt中的布局很困惑，想让我写一篇关于布局的文章，今天就应这位同学的要求，先简单介绍一下Qt中的布局。

对于刚接触Qt的小伙伴可能对Qt中的各种布局以及各种参数云里雾里，后面将会对布局进行一一介绍。其实刚开始学Qt的时候对布局也很头疼，不知道如何下手，还是要多看文档，多看（写）代码，看的多了，写的多了，自然也就熟了。这就好比是闯关游戏，需要打怪升级，突破一个一个关卡，最终走向胜利。不过这一路走来必定是坎坷万分。

二、布局介绍

说到布局，最常用的想必是QHBoxLayout 和 QVBoxLayout这两个了，所以今天就以这两个为主角。想要搞懂布局，就先要从这两个简单的入手。不过真要说把布局完完整整地介绍完那还不如直接看文档了，最详细，不过文档有时候只有文字介绍，没有详细的代码说明，以及运行效果图啥的，所以对于新手来说，光看文档可能有点困难，对于有个一段时间学习之后看文档效果还是非常好的。

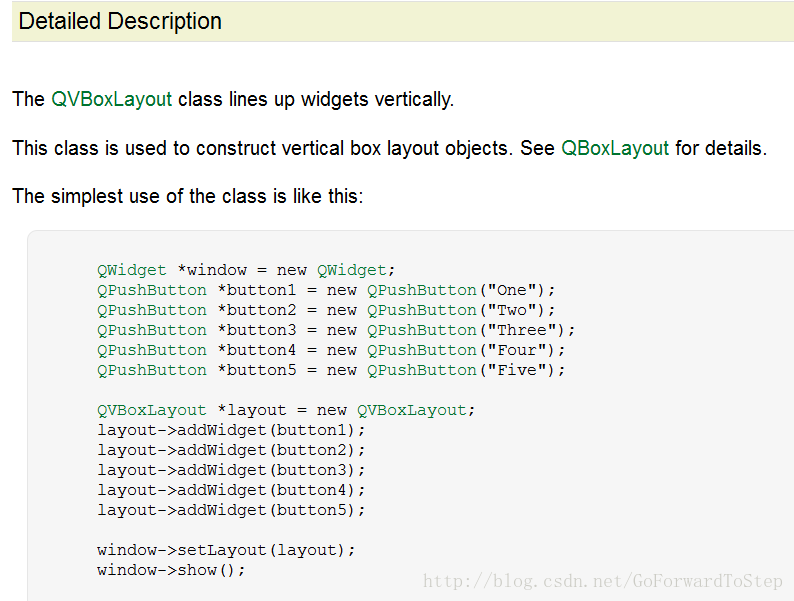

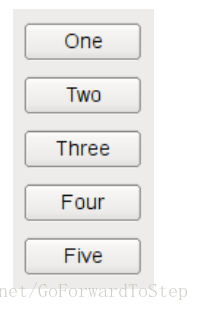

我们看到Qt文档中对于QVBoxLayout的介绍，用于垂直排列部件（widget），至于什么是box layout 请听下回分解。下面也给了一个简单的例子，将5个按钮垂直排列在一个widget中。

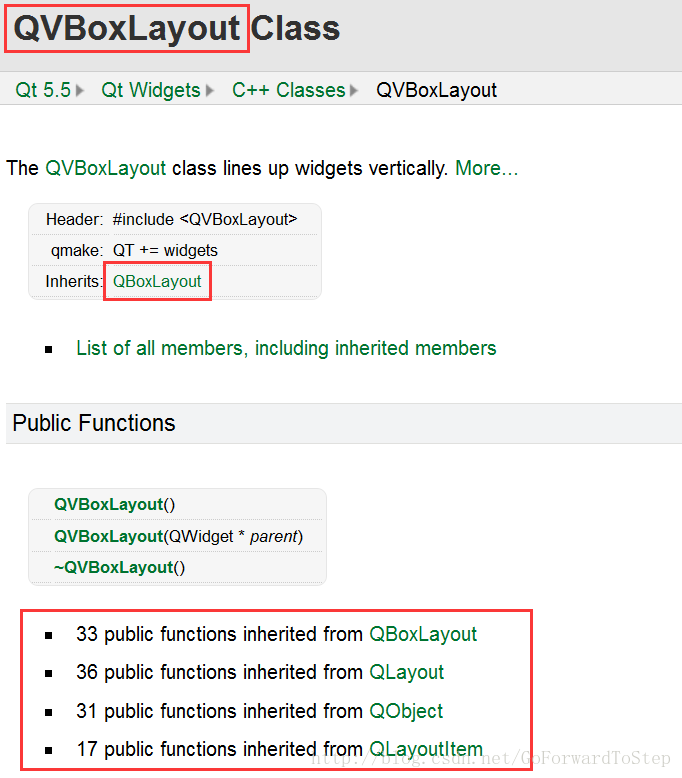

我们再来看一下下面这张图。我们看到QVBoxLayout继承于QBoxLayout，而QBoxLayout继承于QLayout、而QLayout继承于QObject and QLayoutItem。

同时，QVBoxLayout除了构造和析构，其他的方法都是从父类中继承而来（见下图）。

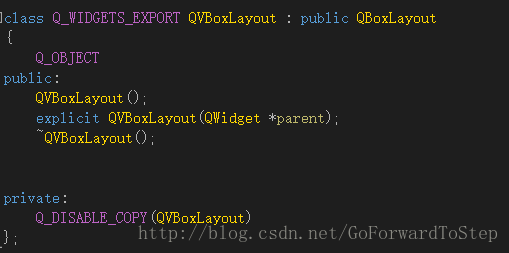

所以我们跟踪一下源码，就可以立即知道，其实QVBoxLayout、QHBoxLayout什么也没干，真正实现其实在QBoxLayout中。

---

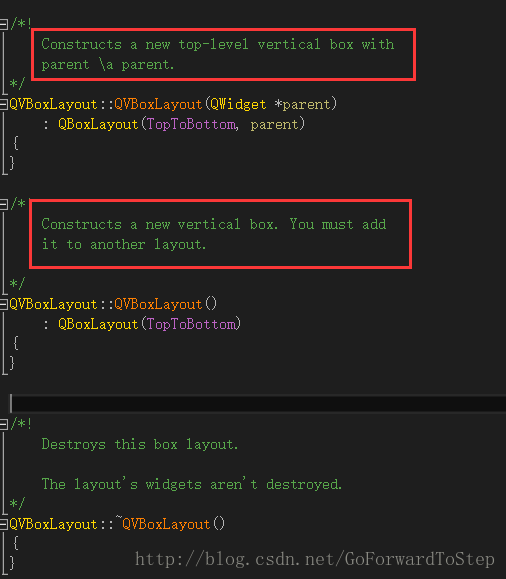

仔细看下图两个标注部分，第一个构造方法与第二个构造方法的唯一区别也就是多了个父指针，那多了个父指针有什么用呢，我们看到第二个红色矩形标注部分，“You must add it to another layout”，也就是如果创建QVBoxLayout 时没有传入父指针，那么就必须将这个layout添加到另一个layout中。

添加的方法有两种方式，一种是已经创建好了一个layoutA，然后新创建一个layoutB,将layoutB添加到layoutA中，即：

代码A ：

    QVBoxLayout layoutA;
    QVBoxLayout layoutB;
    layoutA.addItem(&layoutB);

另一种则是直接给一个widget设置一个layout，即：

代码B ：

    QWidget widget；
    QVBoxLayout layout;
    widget->setLayout(&layout);

那我们如果用第一种构造方法，传入一个父指针是不是就不用 add it to another layout，答案是肯定的，效果类似于上面的代码，即：

代码C ：

    QWidget widget；
    QVBoxLayout layout（&widget）; // 相当于 widget->setLayout(&layout);

同时，第一种构造方法中提到创建一个 top-level vertical box（顶级的垂直布局）。而第二种构造方法创建的对象，通过代码B也能实现同样的效果（即代码C）

Constructs a new top-level vertical box with parent \a parent

上面我们看了QVBoxLayout（垂直布局），而QHBoxLayout（水平布局）其实是类似的，只不过构造中的一个参数不同。

QVBoxLayout 和 QHBoxLayout的不同还是在QBoxLayout中进行了处理，我们看到下图中定义的枚举Direction，也就是在这里指定不同的枚举值对box layout 进行不同的排列。（详情将在下一篇中）

---

特别注意：

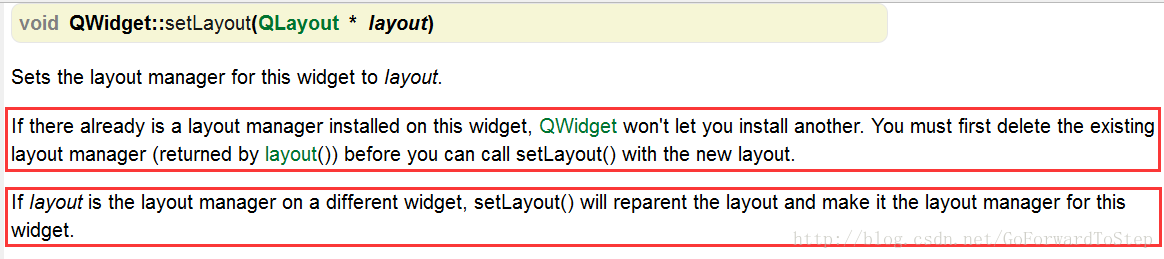

这里我们要注意一下QWidget::setLayout方法，下面标注部分提到：

如果这个widget之前已经设置了一个layout， 现在再次调用setLayout方法设置新的layout，那么就必须删除之前的那个布局（通过layout()方法获得）。

如果这个layout之前已经被设置在一个widgetA上，那么现在如果widgetB调用setLayout方法，传入当前这个layout，那么widgetA上的layout将会转移给widgetB，也就是说widgetA布局失效，将在widgetB上生效。

代码D ：

    m_widget = new MyWidget();

    // 创建两个按钮;
    QPushButton* buttonA = new QPushButton;
    buttonA->setText("ButtonA");
    QPushButton* buttonB = new QPushButton;
    buttonB->setText("ButtonB");

    // 垂直布局;
    QVBoxLayout *layoutA = new QVBoxLayout;
    layoutA->addWidget(buttonA);
    layoutA->addWidget(buttonB);

    // 水平布局;
    QHBoxLayout *layoutB = new QHBoxLayout;
    layoutB->addWidget(buttonA);
    layoutB->addWidget(buttonB);

    // 设置垂直布局A;
    m_widget->setLayout(layoutA);


    // 删除老的布局;
    QLayout* oldLayout = m_widget->layout();
    delete oldLayout;
    // 设置新的水平布局B;
    m_widget->setLayout(layoutB);

测试效果图：
我们发现删除老布局之后，新布局设置成功。

注释掉上面倒数第二行代码（delete oldLayout;），效果图：
我们发现未删除老布局，新布局未设置成功。

---

综上，我们看到如果不删除旧的布局，新的布局设置之后是不会生效的。所以在设置新的布局之前，必须删除旧布局。

---

尾

对于Qt中的布局使用不是一下两下能讲完，因为涉及到了很多知识点，需要逐个击破，同时也需要花足够的时间查阅帮助文档以及源码。后面会定期讲述更多布局的内容与应用，希望大家多多支持。
