磁盘（机械）的结构

物理格式

磁盘结构：

- 磁头：用于读写数据，通过改变磁性物质的极性来存储信息，读取时检测这些变化。
- 盘片：金属基底涂覆磁性材料，分为多个磁道，每个磁道包含多个扇区（通常512字节）。
- 主轴电机：驱动盘片高速旋转，影响数据传输速度。
- 控制电路：管理磁头、电机和数据传输。
- 缓存：临时存储数据，提升访问速度。
- 接口：连接计算机，如SATA、SAS。

物理格式：

- 磁道：同心圆，每个磁道有多条，存储数据。
- 扇区：磁道分割部分，固定大小（512字节或更大）。
- 分区结构：包括主引导记录（MBR）、分区表、文件系统和数据区，管理数据存储和访问。

工作原理：

- 读写数据时，磁头移动到磁道，旋转到正确扇区，通过磁性变化读写数据。
- 寻道时间和旋转延迟影响性能，转速快则传输快。
- 数据存储分割成扇区，文件系统管理这些数据和访问方式。

数据存储与访问：

- 数据存储在指定扇区，文件系统提供索引和访问方式。
- 缓存存储频繁访问数据，提升速度，缓存大小影响性能。

寻址方式

数据的物理地址形式 CHS

磁道号（Cylinder）：磁盘的一个圆柱形区域，沿着盘片的半径方向划分。每个磁道上存储的数据被称为一个扇区。
磁头号（Head）：硬盘的读写头，用于在盘面上读写数据。一块硬盘可能有多个盘面，每个盘面都有一个磁头号。
扇区号（Sector）：每个磁道被划分为多个扇区，是数据存储的最小单位。

例如，CHS地址为(0, 1, 1)表示磁盘的第0磁道、第1磁头、第1扇区的位置。

物理地址寻址方式已经逐渐被淘汰，因为它受到磁头寻道时间、盘片旋转延迟等物理因素的限制。

数据的逻辑地址形式 LBA

在硬盘或其他存储设备上，数据被组织成一系列的块（block），每个块有一个唯一的地址。

LBA是一种寻址方式，它将每个逻辑块映射到一个唯一的数字地址。这样，当操作系统或应用程序需要读取或写入数据时，只需要指定逻辑块的LBA地址，而不必关心物理磁道、磁头或扇区的具体位置。

基本单位为块：块是一个连续的数据单元，通常大小为512字节或4KB。
线性增长：逻辑块号按照线性方式增长，从0开始逐渐增大。

总的来说，LBA方式更加高效、易于管理，已经成为现代磁盘访问的主流方式。

数据格式（磁盘低级格式化的格式）

磁盘访问时间

访问时间包括

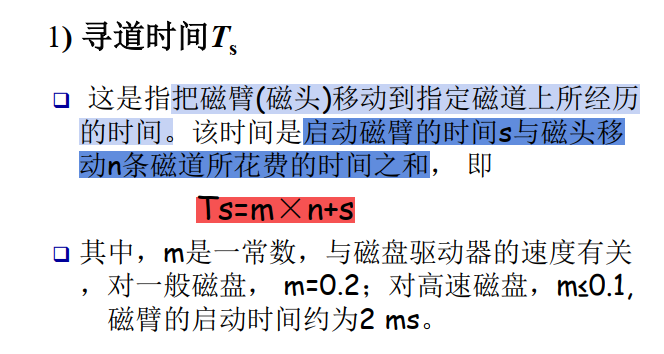

▪ 寻道（seek）时间：找到正确的磁道

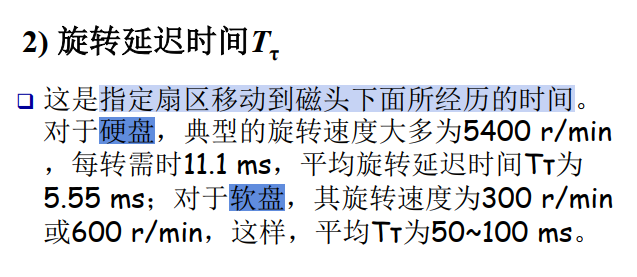

▪ 延迟时间：旋转（rotation）到正确的扇区

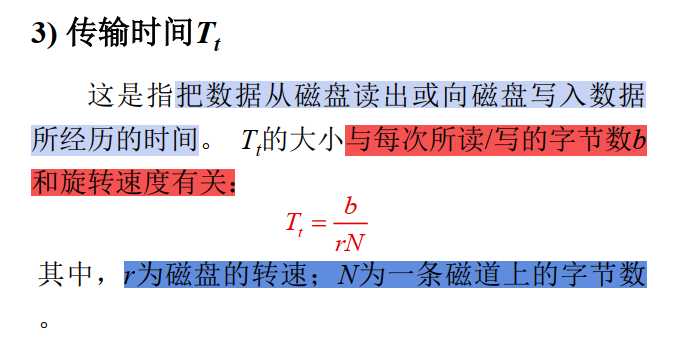

▪ 传输（transfer）时间：读写数据

在磁盘存取时间的计算中，寻道时间与磁盘调度算法相关，下面将会介绍分析几种算法，减少寻道时间，而延迟时间和传输时间都与磁盘旋转速度相关，且为线性相关，所以在硬件上，转速是磁盘性能的一个非常重要的参数。

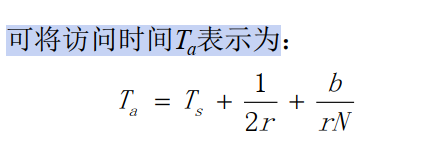

虽然这里给出了总平均存取时间的公式，但是这个平均值是没有太大实际意义的，因为在实际的磁盘I/O操作中，存取时间与磁盘调度算法密切相关。调度算法直接决定寻找时间，从而决定了总的存取时间。

磁盘调度算法 — 减少磁盘寻道时间（）

先来先服务 FFCS — 公平低效

先来先服务（First-Come，First-Served，FCFS），顾名思义，先到来的请求，先被服务。

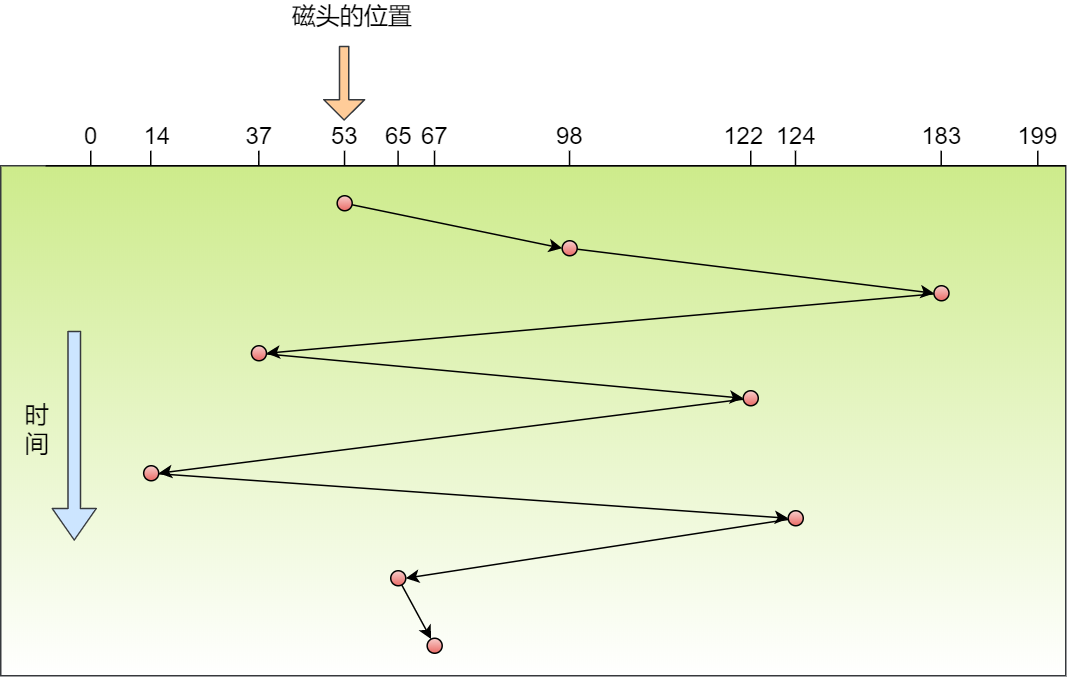

以这个序列为例子：

98，183，37，122，14，124，65，67

那么，磁盘的写入顺序是从左到右，如下图：

先来先服务算法总共移动了 640 个磁道的距离，这么一看这种算法，比较简单粗暴，但是如果大量进程竞争使用磁盘，请求访问的磁道可能会很分散，那先来先服务算法在性能上就会显得很差，因为寻道时间过长。

最短寻道时间优先 SSTF — 高效不公平（易停留在中间）

最短寻道时间优先（Shortest Seek First，SSF）算法的工作方式是，优先选择从当前磁头位置所需寻道时间最短的请求（处理的磁道是与当前磁头所在磁道距离最近的磁道）

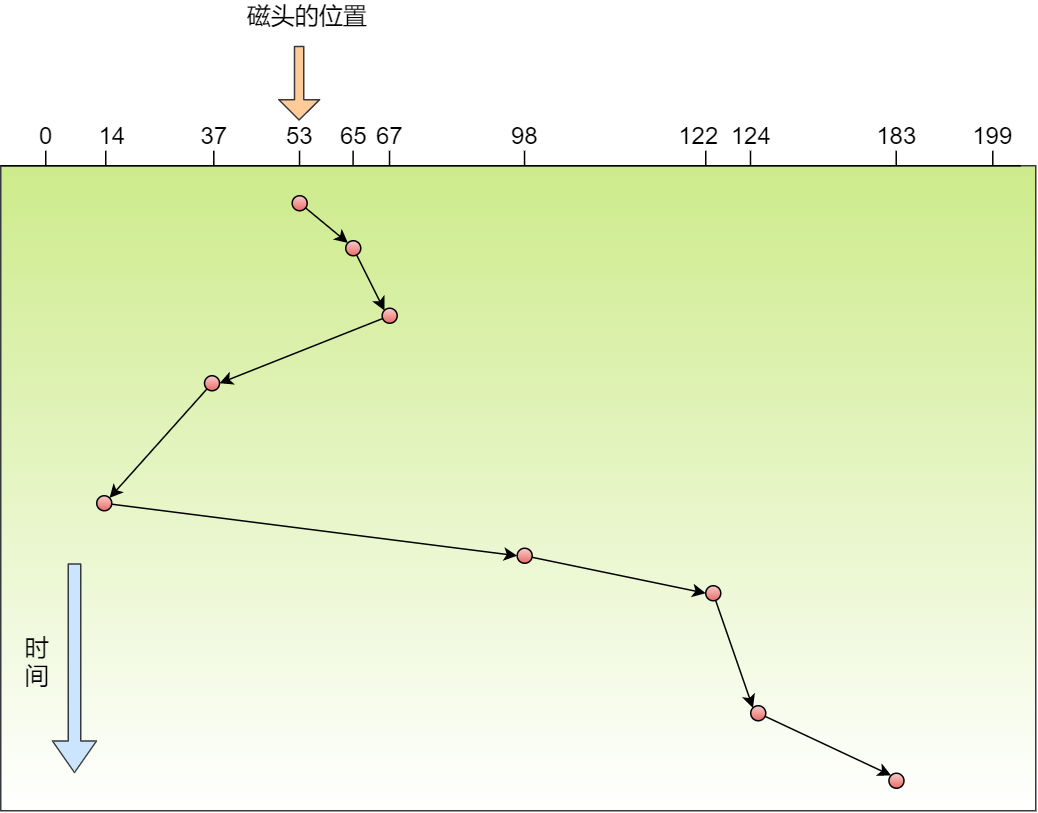

以这个序列为例子：

98，183，37，122，14，124，65，67

那么，那么根据距离磁头（ 53 位置）最近的请求的算法，具体的请求则会是下列从左到右的顺序：

65，67，37，14，98，122，124，183

磁头移动的总距离是 236 磁道，相比先来先服务性能提高了不少。

但这个算法可能存在某些请求的饥饿，因为本次例子我们是静态的序列，看不出问题，假设是一个动态的请求，如果后续来的请求都是小于 183 磁道的，那么 183 磁道可能永远不会被响应，于是就产生了饥饿现象，这里产生饥饿的原因是磁头在一小块区域来回移动。

扫描算法 SCAN — 每个磁道的响应频率存在差异

最短寻道时间优先算法会产生饥饿的原因在于：磁头有可能再一个小区域内来回得移动。

为了防止这个问题，可以规定：磁头在一个方向上移动，访问所有未完成的请求，直到磁头到达该方向上的最后的磁道，才调换方向，这就是扫描（Scan）算法。

朝着某个方向移动， 直到到达另外一端，逆转方向

这种算法也叫做电梯算法，比如电梯保持按一个方向移动，直到在那个方向上没有请求为止，然后改变方向。

还是以这个序列为例子，磁头的初始位置是 53：

98，183，37，122，14，124，65，67

那么，假设扫描调度算先朝磁道号减少的方向移动，具体请求则会是下列从左到右的顺序：

37，14，0，65，67，98，122，124，183

磁头先响应左边的请求，直到到达最左端（ 0 磁道）后，才开始反向移动，响应右边的请求。

扫描调度算法性能较好，不会产生饥饿现象，但是存在这样的问题，中间部分的磁道会比较占便宜，中间部分相比其他部分响应的频率会比较多，也就是说每个磁道的响应频率存在差异。

循环扫描算法 C-SCAN

扫描算法使得每个磁道响应的频率存在差异，那么要优化这个问题的话，可以总是按相同的方向进行扫描，使得每个磁道的响应频率基本一致。

循环扫描（Circular Scan, CSCAN ）规定：只有磁头朝某个特定方向移动时，才处理磁道访问请求，而返回时直接快速移动至最靠边缘的磁道，也就是复位磁头，这个过程是很快的，并且返回中途不处理任何请求，该算法的特点，就是磁道只响应一个方向上的请求。

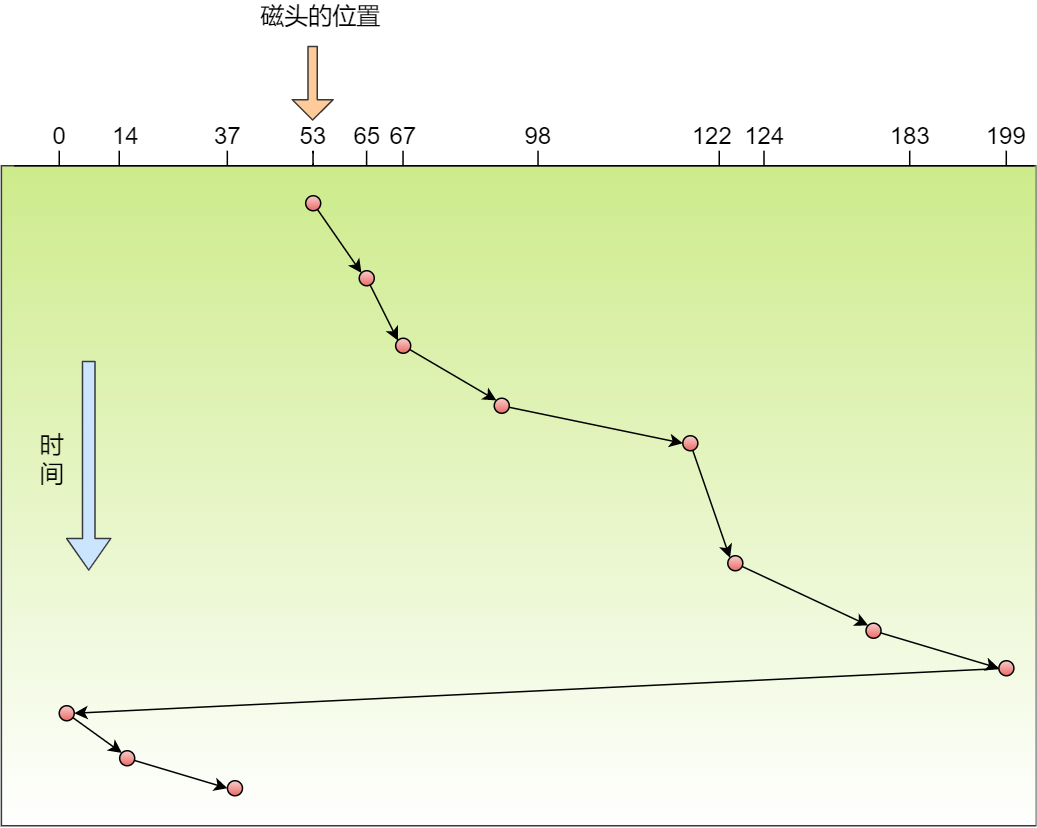

还是以这个序列为例子，磁头的初始位置是 53：

98，183，37，122，14，124，65，67

那么，假设循环扫描调度算先朝磁道增加的方向移动，具体请求会是下列从左到右的顺序：

65，67，98，122，124，183，199，0，14，37

磁头先响应了右边的请求，直到碰到了最右端的磁道 199，就立即回到磁盘的开始处（磁道 0），但这个返回的途中是不响应任何请求的，直到到达最开始的磁道后，才继续顺序响应右边的请求。

循环扫描算法相比于扫描算法，对于各个位置磁道响应频率相对比较平均。

LOOK 与 C-LOOK算法

扫描算法和循环扫描算法，都是磁头移动到磁盘「最始端或最末端」才开始调换方向。

优化的思路就是磁头在移动到「最远的请求」位置，然后立即反向移动。

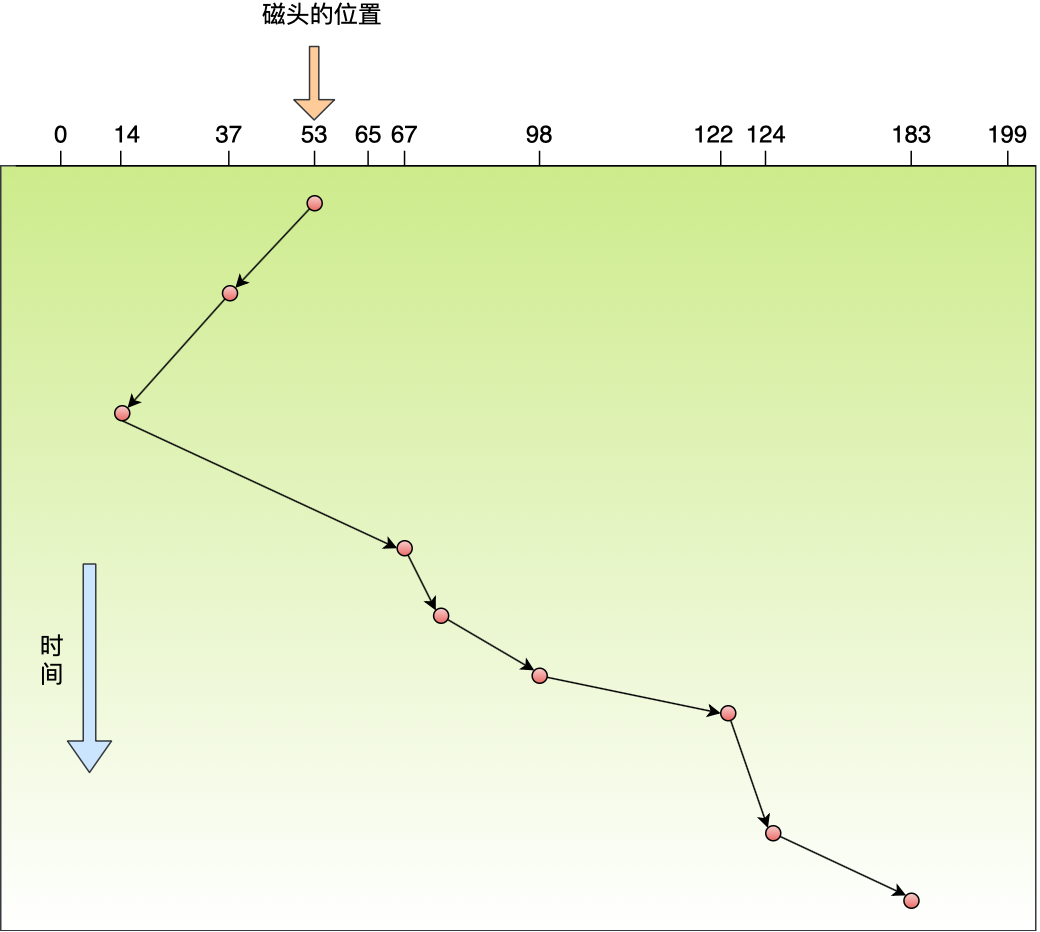

针对 SCAN 算法的优化则叫 LOOK 算法，它的工作方式，磁头在每个方向上仅仅移动到最远的请求位置，然后立即反向移动，而不需要移动到磁盘的最始端或最末端，反向移动的途中会响应请求。

沿着某个方向移动， 直到该方向没有请求，逆转方向

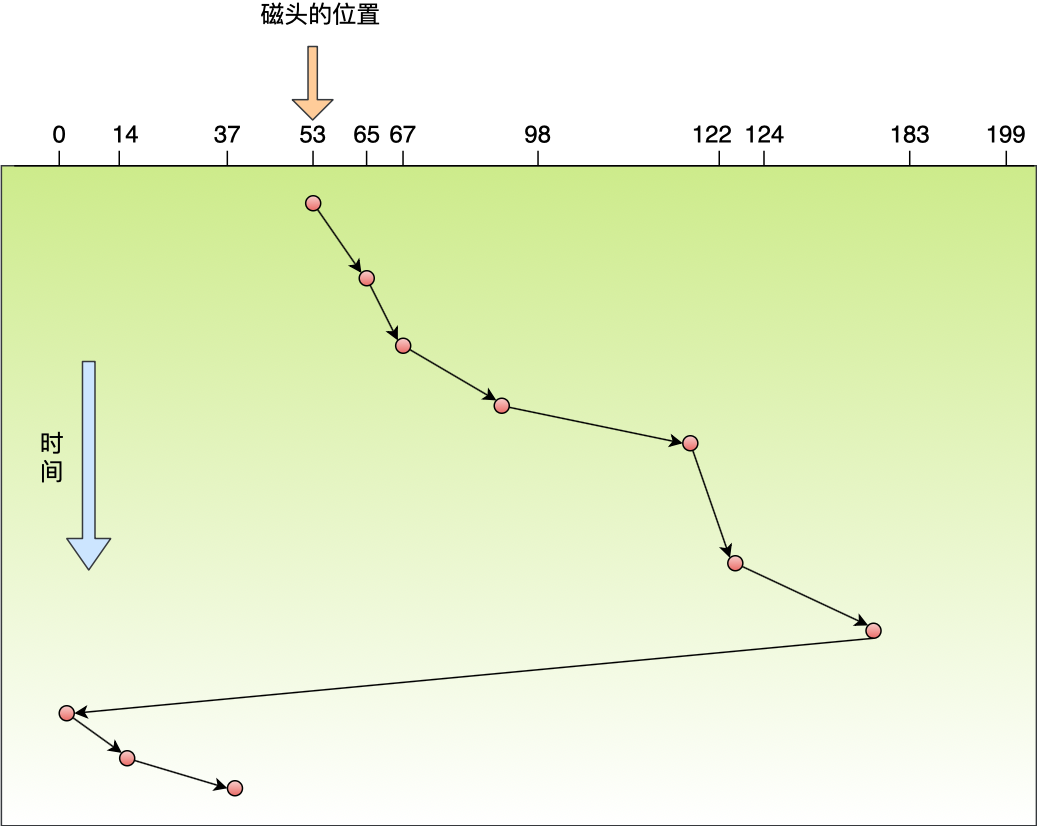

针对 C-SCAN 算法的优化则叫 C-LOOK，它的工作方式，磁头在每个方向上仅仅移动到最远的请求位置，然后立即反向移动，而不需要移动到磁盘的最始端或最末端，反向移动的途中不会响应请求。
