本文详细介绍了Rockchip RK3399平台中MMC、SD和SDIO的基础知识，包括它们的发展历史、版本阶段、总线引脚定义、信号时序以及配置步骤。从卡的多媒体卡起源到SD卡的安全数字存储卡演进，再到SDIO的外设接口，文章深入剖析了各个阶段的关键技术和规格变化，为理解Rockchip RK3399的存储和通信协议提供了全面的指导。

----------------------------------------------------------------------------------------------------------------------------

开发板 ：NanoPC-T4开发板eMMC ：16GBLPDDR3 ：4GB
显示屏 ：15.6英寸HDMI接口显示屏u-boot ：2023.04linux ：6.3
----------------------------------------------------------------------------------------------------------------------------

MMC是MultiMedia Card的简称，从本质上看，它是一种用于固态非易失性存储的内存卡规范，定义了诸如卡的形态、尺寸、容量、电气信号、和主机之间的通信协议等方方面面的内容。

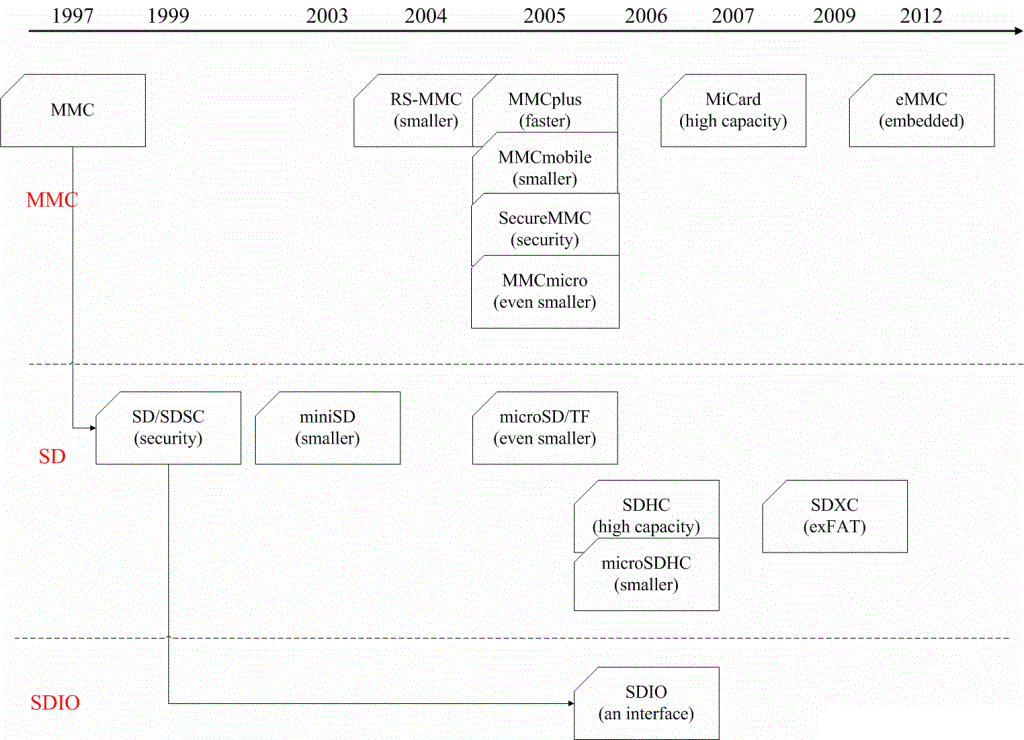

从1997年MMC规范发布至今，基于不同的考量(物理尺寸、电压范围、管脚数量、最大容量、数据位宽、clock频率、安全特性、是否支持SPI mode、是否支持DDR mode等等)，进化出了MMC、SD、micro SD、SDIO、eMMC等不同的规范；

需要注意的是：这张图只供参考，2012年之后的规范并没有绘制。

SD卡基于MMC发展而来，二者最初的外观尺寸也很类似，SD卡比MMC卡厚0.7mm。

早期SD卡对MMC卡的兼容性较强，多数支持SD卡插槽的设备都可以同时支持MMC卡，反之只有MMC卡插槽的设备不能够支持SD卡。

随着MMC卡和 SD卡的发展竞争，二者之间的差异越来越大，走向了截然不同的发展方向。

发展到今天， MMC卡基本退出了历史舞台，转而走向了嵌入式领域，推出了eMMC(embedded MMC) 标准，在嵌入式存储方面应用广泛。

SD卡在移动存储卡领域的地位越发稳固，不断向大容量和高速度方向发展，推出了一系列接口标准，目前最新的理论传输速率已达 985MB/s。

从二者目前的发展趋势看，eMMC正在被更先进的UFS技术标准取代，SD的发展前景似乎更为广阔。

一、MMC发展历史

MMC卡的全称是MultiMedia Card，中文翻译为“多媒体卡”。

MMC卡的设计目标是提供一种“广泛应用于电子玩具、pda、照相机、智能手机、数字录音机、MP3播放器、寻呼机等等领域”的通用低成本数据存储和通信媒体。

1.1 MMC 1.x/2.x版本阶段

从目前可检索到的MMC技术文档来看，MMC初始1.0版本的Spec在1996年就已经制定完成，1997年推出相关产品。

从1.0到2.0版本的发展阶段在1996-2000年，该阶段MMC卡的形态及技术规格没有大的变化，主要是一些内部功能性的演进。

这个阶段MMC卡的主要特性：

  • Size：24mm x 32mm x 1.4mm；
  • Pins：7pins；
  • Bus Width：1bit；
  • Bus Mode：MMC mode& SPI mode；
  • Voltage：2.7 - 3.6V；
  • Clock：0 – 20MHz；
1.2 MMC v3.x版本阶段

v3.0版本是MMC发展历史上一个重要的版本，该版本相对于1.0/2.0版本有重大变化。

但是由于v3.0版本在内部寄存器定义中有严重错误，v3.0版本很快被更新为v3.1，并且v3.0版本被废弃。

v3.1版本新增了两个重要特性：

  • 引入Low Voltage规格，支持1.65 - 1.95V工作电压；
  • 增加multiple block read/write特性，提升Performance；

v3.3版本也是一个重要的版本，该版本新增RS-MMC(Reduced Size MMC)规格，制定24mm x 18mm x 1.4mm尺寸规格，将MMC 卡的大小减少近一半。

RS-MMC只是物理尺寸的定义，硬件接口没有变化。

1.3 MMC v4.x版本阶段

v4.x系列版本从2004年开始发布，v4.x是MMC最为流行的版本，也是目前为止持续时间最长的版本，从2004年v4.1发布到2013 v5.0 发布共持续了9年。

其间，JEDEC (Joint Electron Device Engineering Council电子元件工业联合会)采用MMC4.1标准作为JEDEC的闪存卡标准；

随后MMCA(Multi Media Card Association快闪记忆卡标准组织)正式并入 JEDEC，MMC标准由JEDEC主导推进。

目前，从JEDEC官方站点可以下载到的MMC最早版本为v4.1，其直接继承自MMCA的MMC v4.1版本。

1.3.1 MMC v4.1版本

鉴于之前版本的MMC卡性能较差，v4.1版本增加了以下重要的特性以提升性能并做到向后兼容：

  • 工作频率支持三种模式：0-20MHz、0-26MHz、0-52MHz；
  • Bus Width支持三种模式：1/4/8bits；
  • 定义了最低Performance标准：2.4MB/s；
  • 向后兼容v3.x版本MMC(1 bit data bus，multicard systems)；
  • MMC mode只支持one card per MMC bus;
  • SPI mode支持MMC Chip Select Signal，可实现multiple cards per MMC bus；
  • 提升MMC卡的存储容量；

符合v4.1版本规格的MMC卡称为HS MMC(High Speed MMC)，由于bus width变化，所以HS MMC卡的接口增加了6pins，变成 13pins。

v4.1版本对市场上的MMC产品进行了明确的划分，定义了两种MMC卡类型：MMC plus和MMC mobile，只有符合相应规格的卡片才能使用 MMC plus或MMC mobile logo。

MMC plus 和 MMC mobile应用于不同的使用场景，均向后兼容v3.x 20MHz clock的工作模式.

(1 )MMC plus规格：

  • size：24mm x 32mm x 1.4mm，全尺寸；
  • Voltage：2.7 - 3.6V；
  • Pins：13pins；
  • bus width：1/4/8bits；
  • Bus Mode：MMC mode & SPI mode；
  • Clock：26MHz(52MHz可选)；
  • Performance：不低于2.4MB/s；

(2) MMC mobile规格：

  • size：24mm x 18mm x 1.4mm，符合RS-MMC标准；
  • Voltage：2.7 - 3.6V/1.65 - 1.95V，支持Low Voltage模式；
  • Pins：13pins；
  • bus width：1/4/8bits；
  • Bus Mode：MMC mode & SPI mode；
  • Clock：26MHz(52MHz可选)；
  • Performance：不低于2.4MB/s；

(3) MMC mirco规格：

Samsung于2004年底发布了一款MMC mirco卡，该卡不同于MMC Spec中定义的MMC plus和MMC mobile规格，其尺寸降低至：12mm x 14mm x 1.1mm，大概为RS-MMC的1/3。

MMC micro 是Samsung发布的第三方规格，初期并没有收录到MMC标准中，依靠Samsung自身的影响力及其轻巧的尺寸占有一定的市场地位。

随后，MMCA协会也正式发布了MMCmicro的技术规范。在2005年6月底于瑞士苏黎世举行的MMCA夏季大会上，MMCA全体参会成员一致同意将MMC micro卡确立为MMCA新一代标准。

继2004年底MMCA发布MMC plus卡和MMC mobile卡之后，全新的微小尺寸的MMC micro卡可谓是MMC技术的新一代标准。

1.3.2 MMC v4.2版本

v4.1版本定义的寻址方式为Byte寻址，理论上可以支持最大容量为4GB。

v4.2版本增加了sector寻址模式，每个sector为512Byte，小于2GB容量的卡采用Byte寻址模式，大于2GB容量的卡采用sector 寻址模式。

同时v4.2版本将Low Voltage工作电压范围修改为1.7 - 1.95V。

1.3.3 MM
