AMD Threadripper 处理器平台安装:
AMD平台的CPU安装相较于Intel来说是比较复杂的,并且需要一把T20型号的螺丝刀

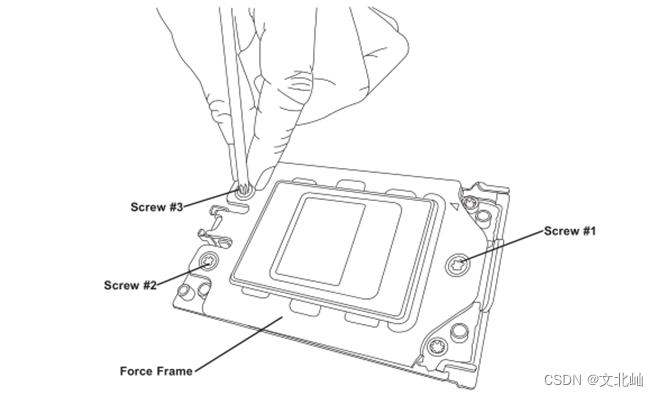

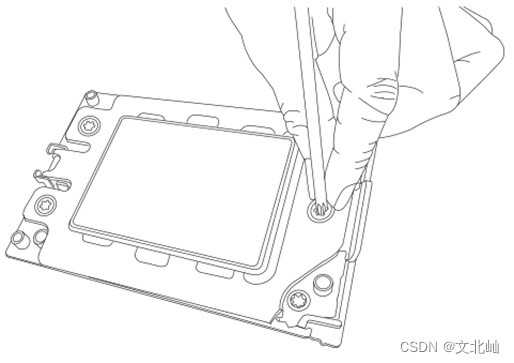

1、首先用T20螺丝刀按照3-2-1的顺序拧开最上边的扣具:

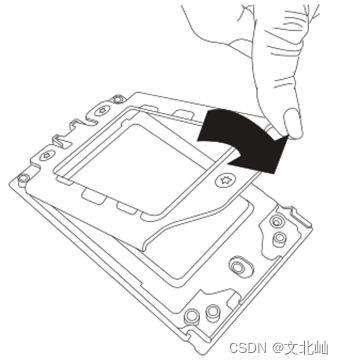

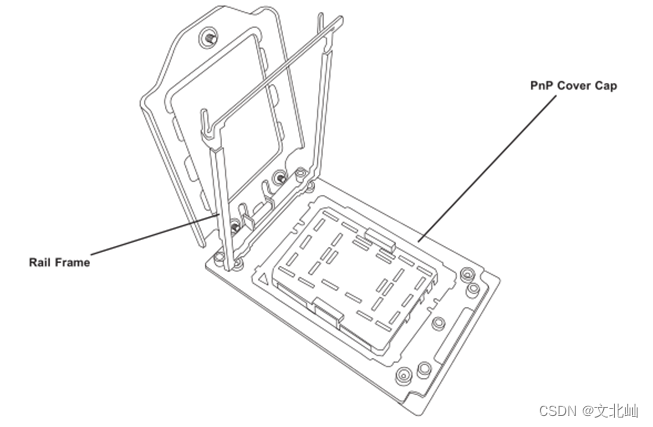

2、打开扣具以后,捏住两个蓝点中的一个轻轻提起打开第二层护盖:

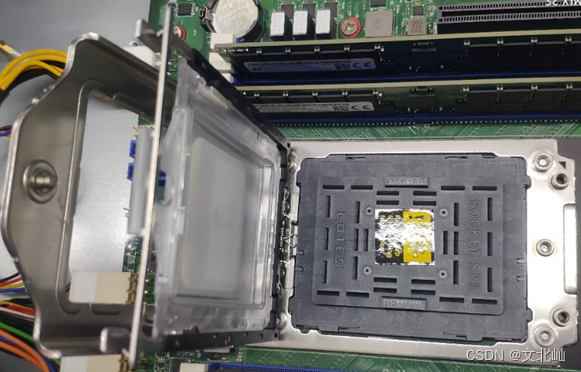

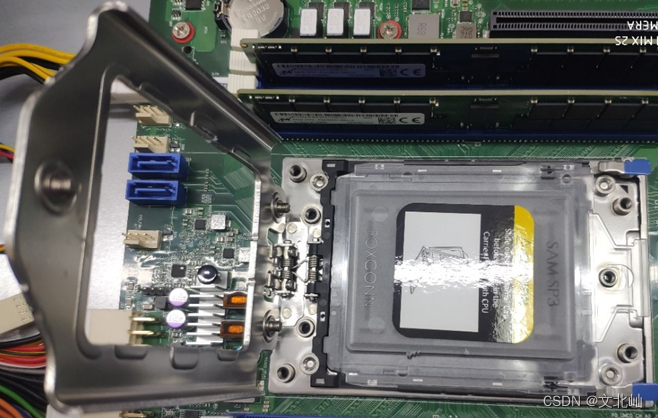

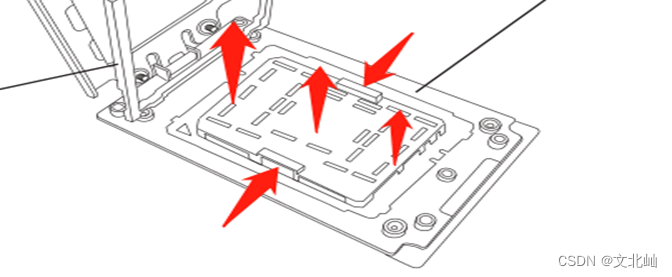

3、手指头分别轻轻捏住灰色盖子的REMOVE位置,将第一层护盖轻轻地提起并移开针脚槽位:

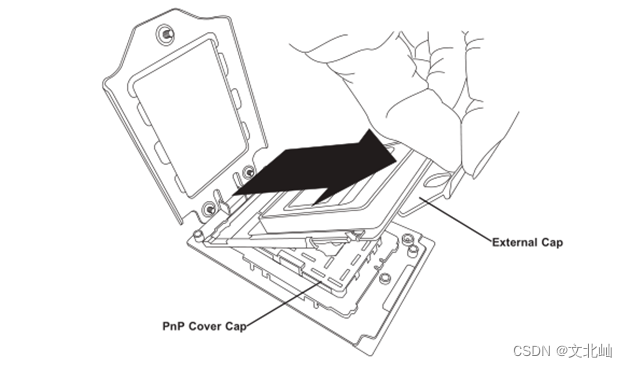

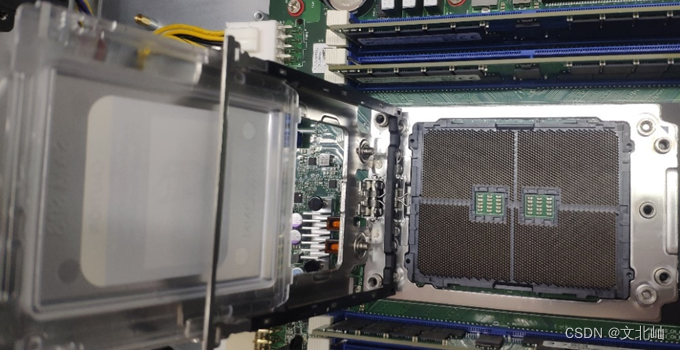

4、将第二层透明护盖移除:

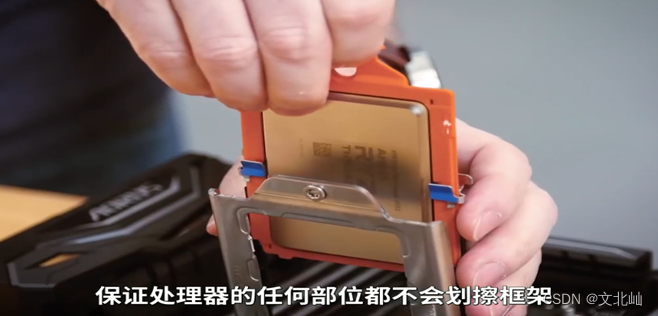

5、左手稳住第二层护盖的扣子,将CPU慢慢地扣进去(注意CPU的小三角,不然一会无法安装),然后缓慢地将第二层扣具放下去扣紧(注意手不要放很低以防触碰针脚槽位导致损坏):
6、安装完CPU以后,将第一层扣具也扣下去并按牢以后按照1-2-3的顺序拧紧螺丝就安装好了:
对于AMD 的Threadripper 处理器安装步骤如果有疑问可以继续参考下边的链接(官方安装视频):
https://www.amd.com/zh-hans/support/kb/faq/cpu-install-tr
INTEL 志强工作站系列 安装:

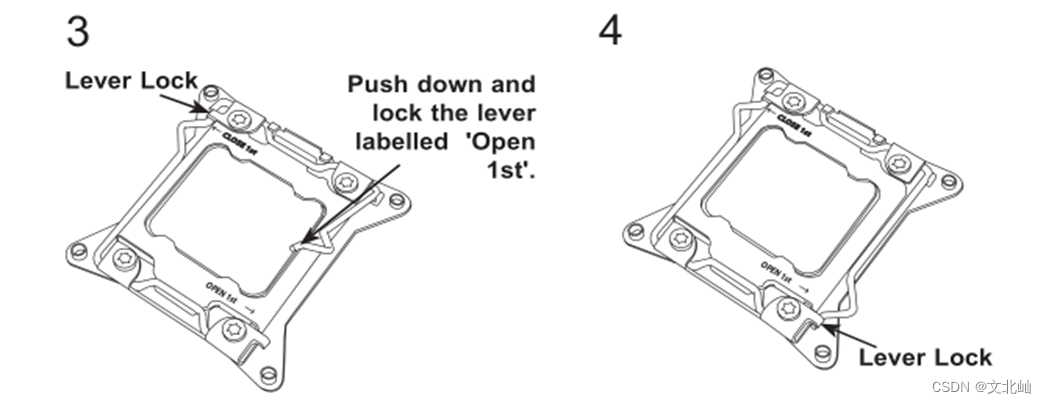

1、首先按照顺序打开两边的扣具:

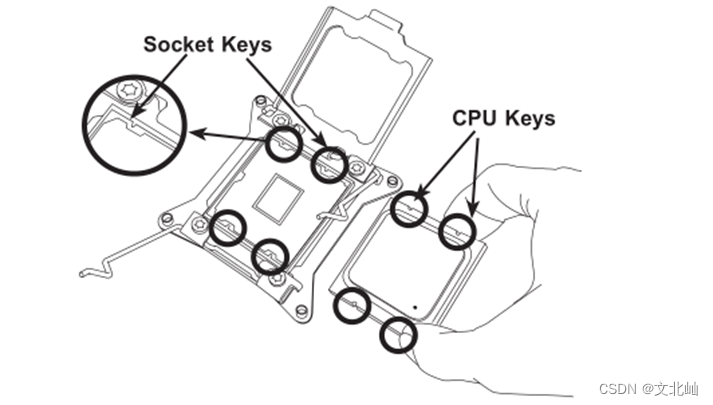

2、对准CPU上的小三角,将CPU装入针脚槽位

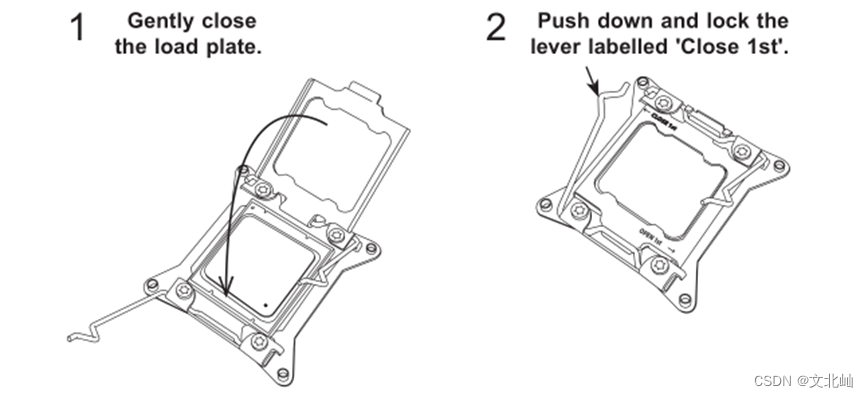

3、按照扣具反顺序扣住以后CPU 安装就完成了。
接下来就可以安装CPU风扇了。
如果不是这种类型的,可以参考下边的链接:
https://zhuanlan.zhihu.com/p/66293496
Intel 志强purly cpu的安装:

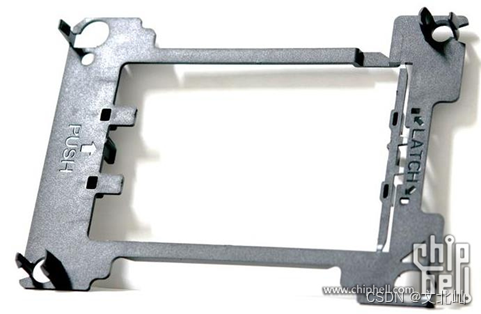

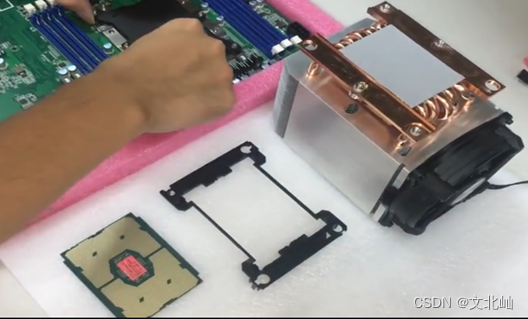

1、准备好安装需要的CPU,固定支架,散热器和主板

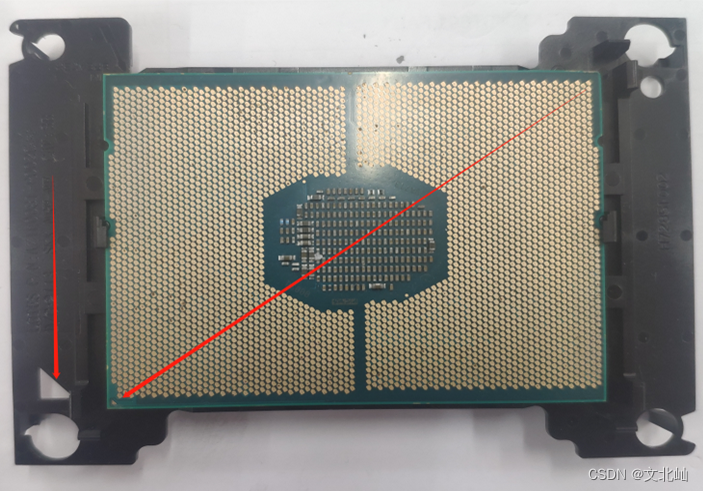

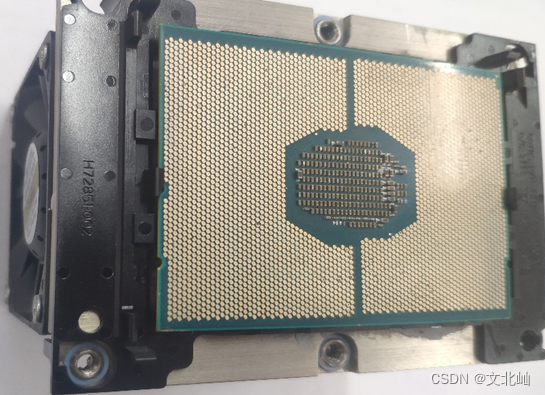

2、首先将CPU的小三角对准固定支架的三角,将CPU扣紧

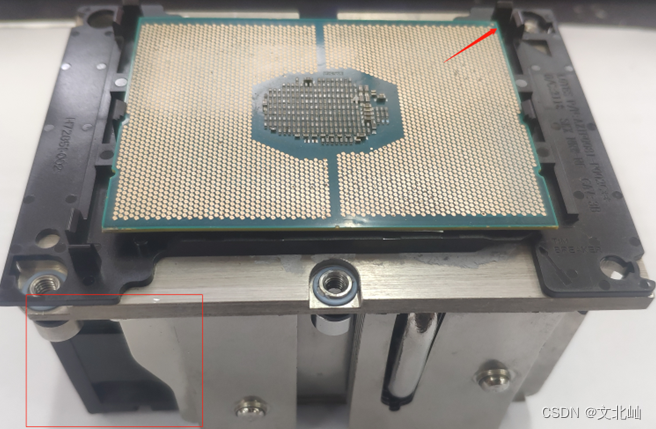

3、正常来说,风扇是要往主板的后挡吹风的,所以CPU的安装要看准CPU槽位的小三角对准的地方,以超微X11SPM主板(长方形3647针脚,正方形安装与其类似只有固定支架的大小不一样)举例,CPU针脚槽位在红框所示的箭头位置,因此,风扇的安装需要如下图所示:

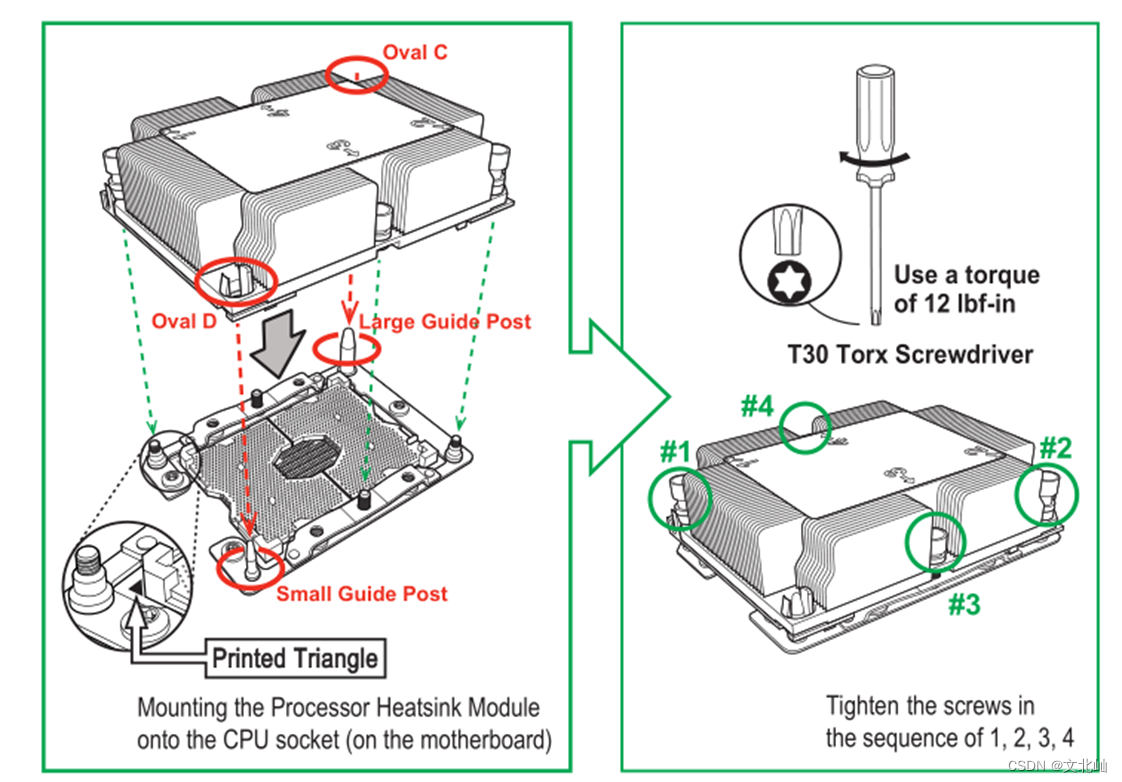

4、将CPU连同风扇看准小三角的位置,从正上方放入CPU针脚槽位,按照1-2-3-4的螺丝顺序用T30头的螺丝刀拧紧即可(拆卸时必须按照4-3-2-1的顺序,否则会损坏风扇)
注意:有时候安装如果没有配件带固定支架,那么直接安装CPU也是可以的,这时就需要先放CPU,对准针脚槽位先把CPU从正上方轻轻放入,此时如果风扇上不带硅脂尽量将新硅脂涂层在风扇底座,然后按照安装步骤将风扇拧紧即可完成。
详细可以参考网络视频:https://v.youku.com/v_show/id_XMzk2Njk0NDQwOA==
