GreatSQL 构建高效 HTAP 服务架构指南（主从复制）

引言

全文约定：$为命令提示符、greatsql>为 GreatSQL 数据库提示符。在后续阅读中，依据此约定进行理解与操作

Rapid 引擎

从 GreatSQL 8.0.32-25 版本开始，新增Rapid存储引擎，该引擎使得 GreatSQL 能满足联机分析（OLAP）查询请求。

GreatSQL Rapid引擎性能表现优异，在32C64G测试机环境下，TPC-H 100G测试中22条SQL总耗时仅需不到80秒

file

Rapid 引擎更多介绍可前往查看：

有了 Rapid 引擎的加持，便可使用 GreatSQL 构建一个高效的 HTAP 服务架构，以此来提升 GreatSQL 的查询效率。

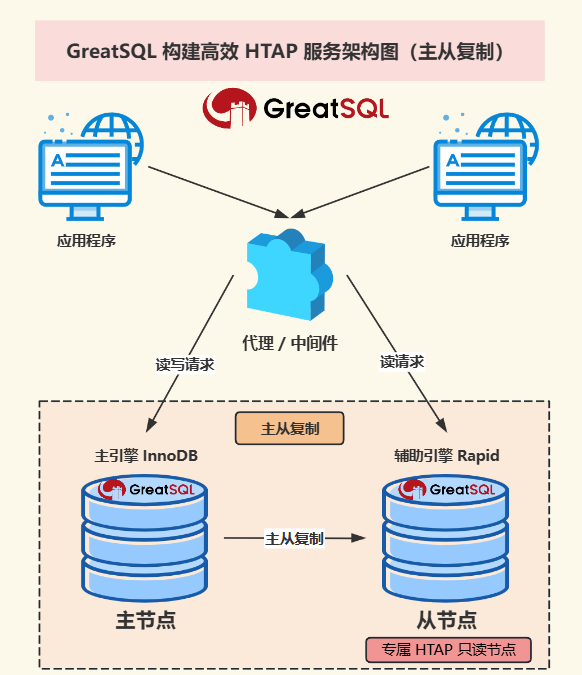

服务架构图

file

本服务架构采用的是 GreatSQL 主从复制，主节点采用默认 InnoDB 引擎，从节点使用辅助引擎 Rapid 加速查询构建专属 HTAP 只读节点。加上 MySQL Router 等之类的代理/中间件负责读写分离来完成 HTAP 服务架构。

采用此 HTAP 架构可获得以下收益

高查询效率：
- Rapid 引擎的引入使得从节点能够加速查询处理，特别适用于 OLAP（联机分析处理）场景。
高负载均衡：
- 利用代理/中间件实现读写分离，确保主节点（写操作）和从节点（读操作）负载均衡。
高并发性能：
- 主节点上采用 InnoDB 响应高并发事务请求，确保业务需求写入性能。
高灵活和扩展：
- GreatSQL 的可插拔存储引擎架构使得系统可以根据需要选择适合的存储引擎。Rapid 引擎作为辅助引擎，可以动态安装或卸载，为用户提供了极大的灵活性和可扩展性。

部署主从复制

环境准备及版本介绍

服务器配置

$ uname -a
Linux gip 3.10.0-957.el7.x86_64 #1 SMP Thu Nov 8 23:39:32 UTC 2018 x86_64 x86_64 x86_64 GNU/Linux
$ cat /etc/centos-release
CentOS Linux release 7.6.1810 (Core)

主从库与中间件配置

IP	角色	版本	备注
192.168.6.215:3306	GreatSQL 主库	GreatSQL 8.0.32-25
192.168.6.214:3306	GreatSQL 从库	GreatSQL 8.0.32-25	专属 HTAP 只读节点
192.168.6.215:3306	MySQL Router	8.4.0 TLS	代理/中间件。可根据需求灵活替换

安装 GreatSQL

GreatSQL 安装版本为 8.0.32-25 版本，并分别安装两个实例 GreatSQL

安装步骤详见：https://greatsql.cn/docs/8.0.32-25/4-install-guide/0-install-guide.html

部署主从复制

主节点建立账户并授权

# 建立复制账户
greatsql> ALTER USER 'slave'@'%' IDENTIFIED WITH mysql_native_password BY 'GreatSQL@2024';
Query OK, 0 rows affected (0.01 sec)
# 授权
greatsql> GRANT REPLICATION SLAVE ON *.* TO 'slave'@'%';
greatsql> FLUSH PRIVILEGES;

然后查看主节点状态，记录二进制文件名 binlog.000002 和位置 2027

greatsql> SHOW MASTER STATUS\G
*************************** 1. row ***************************
             File: binlog.000002
         Position: 2027
     Binlog_Do_DB:
 Binlog_Ignore_DB:
Executed_Gtid_Set: e766387a-2d3f-11ef-8435-00163e8e122e:1-8
1 row in set (0.00 sec)

从节点服务器配置，并开启从服务器复制

greatsql> CHANGE MASTER TO master_host='192.168.6.215',master_port=3306,master_user='slave',master_password='GreatSQL@2024',master_log_file='binlog.000002',master_log_pos=2027;
greatsql> START REPLICA

检查主从复制情况

greatsql> SHOW REPLICA STATUS\G
*************************** 1. row ***************************
             Replica_IO_State: Waiting for source to send event
                  Source_Host: 192.168.6.215
                  Source_User: slave
                  Source_Port: 3306
                Connect_Retry: 60
              Source_Log_File: binlog.000002
          Read_Source_Log_Pos: 2027
               Relay_Log_File: gip-relay-bin.000002
                Relay_Log_Pos: 323
        Relay_Source_Log_File: binlog.000002
           Replica_IO_Running: Yes  # 为 Yes 即表示构建成功
          Replica_SQL_Running: Yes  # 为 Yes 即表示构建成功

生成测试数据

主库写入数据

往主库生成数据

-- 创建测试数据库
CREATE DATABASE IF NOT EXISTS htap_test_db;
USE htap_test_db;

-- 创建接近生产环境的表
CREATE TABLE `orders` (
  `order_id` int NOT NULL AUTO_INCREMENT,
  `customer_id` int NOT NULL,
  `product_id` int NOT NULL,
  `order_date` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP,
  `order_status` char(10) NOT NULL DEFAULT 'pending',
  `quantity` int NOT NULL,
  `order_amount` decimal(10,2) NOT NULL,
  `shipping_address` varchar(255) NOT NULL,
  `billing_address` varchar(255) NOT NULL,
  `order_notes` varchar(255) DEFAULT NULL,
  PRIMARY KEY (`order_id`),
  KEY `idx_customer_id` (`customer_id`),
  KEY `idx_product_id` (`product_id`),
  KEY `idx_order_date` (`order_date`),
  KEY `idx_order_status` (`order_status`)
) ENGINE=InnoDB AUTO_INCREMENT=100001 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci

往该表插入十万行数据

# 主库
greatsql> SELECT COUNT(*) FROM htap_test_db.orders;
+----------+
| COUNT(*) |
+----------+
|   100000 |
+----------+
1 row in set (0.01 sec)

从库此时也会复制主库的十万行数据

# 从库
greatsql> SELECT COUNT(*) FROM htap_test_db.orders;
+----------+
| COUNT(*) |
+----------+
|   100000 |
+----------+
1 row in set (0.01 sec)

如果在主库或从库进行一个复杂 SQL 查询，需要用时 4~5 秒左右

SELECT
    order_id,customer_id,product_id,order_date,order_status,
    quantity,order_amount,shipping_address,billing_address,
    order_notes,
    SUM( order_amount ) OVER ( PARTITION BY customer_id ) AS total_spent_by_customer,
    COUNT( order_id ) OVER ( PARTITION BY customer_id ) AS total_orders_by_customer,
    AVG( order_amount ) OVER ( PARTITION BY customer_id ) AS average_order_amount_per_customer
FROM
    orders
WHERE
    order_status IN ( 'completed', 'shipped', 'cancelled' )
    AND quantity > 1
ORDER BY
    order_date DESC,
    order_amount DESC
    LIMIT 100;

在从库运行三次结果平均值为 4.91 秒

# 第一次
100 rows in set (4.99 sec)
# 第二次
100 rows in set (4.59 sec)
# 第三次
100 rows in set (5.15 sec)

构建专属 HTAP 只读节点

以下所有操作都在 GreatSQL 从库中进行

使用 Rapid 引擎

进入 GreatSQL 从库，加载 Rapid 引擎

greatsql> INSTALL PLUGIN Rapid SONAME 'ha_rapid.so';

为 orders 表加上 Rapid 辅助引擎

greatsql> ALTER TABLE htap_test_db.orders SECONDARY_ENGINE = rapid;

将表中数据一次性全量导入到 Rapid 引擎中

greatsql> ALTER TABLE htap_test_db.orders SECONDARY_LOAD;
Query OK, 0 rows affected (1.72 sec)

检查导入情况，注意关键词 SECONDARY_ENGINE="rapid" SECONDARY_LOAD="1"

greatsql> SHOW TABLE STATUS like 'orders'\G
*************************** 1. row ***************************
           Name: orders
         Engine: InnoDB
        Version: 10
     Row_format: Dynamic
           Rows: 99381
 Avg_row_length: 142
    Data_length: 14172160
Max_data_length: 0
   Index_length: 9502720
      Data_free: 3145728
 Auto_increment: 100001
    Create_time: 2024-06-19 11:11:27
    Update_time: NULL
     Check_time: NULL
      Collation: utf8mb4_0900_ai_ci
       Checksum: NULL
 Create_options: SECONDARY_ENGINE="rapid" SECONDARY_LOAD="1"
        Comment:
1 row in set (0.00 sec)

打开 Rapid 引擎的总控制开关，并把启用阈值调小

greatsql> SET GLOBAL use_secondary_engine = ON;
greatsql> SET GLOBAL secondary_engine_cost_threshold = 0;

secondary_engine_cost_threshold的值可根据实际情况设置

查看该 SQL 的执行计划，注意关键词 Using secondary engine RAPID 表示使用了 Rapid 引擎

greatsql> EXPLAIN SELECT ... 省略 ... ORDER BY order_date DESC,order_amount DESC LIMIT 100;
*************************** 1. row ***************************
           id: 1
  select_type: SIMPLE
        table: orders
   partitions: NULL
         type: ALL
possible_keys: NULL
          key: NULL
      key_len: NULL
          ref: NULL
         rows: 99381
     filtered: 33.33
        Extra: Using where; Using filesort; Using secondary engine RAPID
1 row in set, 2 warnings (0.00 sec)

执行三次结果平均值为 0.12 秒，比之前提升近 41 倍！

# 第一次
100 rows in set (0.17 sec)
# 第二次
100 rows in set (0.10 sec)
# 第三次
100 rows in set (0.10 sec)

启动增量导入任务

因为在生产环境中数据是无时不刻在产生，所以需要启用增量导入，才可保证最新数据始终在 Rapid 引擎内

启动增量导入任务

greatsql> SELECT START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('htap_test_db', 'orders');
+----------------------------------------------------------------------+
| START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('htap_test_db', 'orders') |
+----------------------------------------------------------------------+
| success                                                              |
+----------------------------------------------------------------------+

查看增量导入任务状态

greatsql> SELECT * FROM information_schema.SECONDARY_ENGINE_INCREMENT_LOAD_TASK\G
*************************** 1. row ***************************
           DB_NAME: htap_test_db
        TABLE_NAME: orders
        START_TIME: 2024-06-19 14:13:53
        START_GTID: e766387a-2d3f-11ef-8435-00163e8e122e:9-100010:100012,
f4248873-2d46-11ef-90f8-00163e832e1f:1-8
COMMITTED_GTID_SET: e766387a-2d3f-11ef-8435-00163e8e122e:9-100010:100012,
f4248873-2d46-11ef-90f8-00163e832e1f:1-8
         READ_GTID:
  READ_BINLOG_FILE: /data/GreatSQL/binlog.000003
   READ_BINLOG_POS: 1906
             DELAY: 0
            STATUS: RUNNING
          END_TIME:
              INFO:

在给主库插入 1 万条数据，确认主从复制和 Rapid 引擎的增量导入没有问题，产生的新数据也可以使用 Rapid 引擎加速查询。

请注意，Rapid 引擎在增量导入数据时可能存在短暂延迟。大量 Insert、Delete 数据，可能无法立即通过 Rapid 引擎查询到这些最新变动的数据。等增量任务导入完成后 Rapid 引擎才能查询到最新变动的数据。

# 从机查看数据是 110000 条和主库一致
greatsql> SELECT COUNT(*) FROM htap_test_db.orders;
+----------+
| COUNT(*) |
+----------+
|   110000 |
+----------+
1 row in set (0.01 sec)

此处启用了 Rapid 引擎所以COUNT(*)速度会很快，若没启用 Rapid 引擎则可能耗时较长

查看执行计划，从 rows 列可以看到，扫描的行数增加了，表示新数据已经增量导入到 Rapid 引擎中

greatsql> EXPLAIN SELECT ... 省略 ... ORDER BY order_date DESC,order_amount DESC LIMIT 100;
*************************** 1. row ***************************
           id: 1
  select_type: SIMPLE
        table: orders
   partitions: NULL
         type: ALL
possible_keys: NULL
          key: NULL
      key_len: NULL
          ref: NULL
         rows: 109381  # 扫描的行数也增加了
     filtered: 33.33
        Extra: Using where; Using filesort; Using secondary engine RAPID

至此，主从复制和构建 HTAP 专属只读节点完成，接下来是实现读写分离，当然一主一从的情况下是不太需要读写分离中间件的，要中间件的情况是怕 HTAP 专属服务器宕机，这时候主节点就要负责读写了。

实现读写分离

这里使用的是 MySQL Router 中间件实现的读写分离，如果有其它读写分离中间件，例如 MySQL Proxy 等也可以替换。

安装 MySQL Router

下载过程省略，可自行到 MySQL 网站上下载

这里选择的是最新的长期支持版 MySQL Router 8.4.0 版本

解压安装包，并进入 MySQL Router 的 bin 目录

$ tar -xvJf mysql-router-8.4.0-linux-glibc2.17-x86_64.tar.xz

把 MySQL Router 配置模板拷贝出来放到 /etc/mysqlrouter 目录下，并改名为 mysqlrouter.conf

$ cp /usr/local/mysql-router-8.4.0-linux-glibc2.17-x86_64/share/doc/mysqlrouter/sample_mysqlrouter.conf /etc
$ mv /etc/sample_mysqlrouter.conf /etc/mysqlrouter.conf

修改 MySQL Router 配置文件

$ vim /etc/mysqlrouter.conf
[DEFAULT]
logging_folder = /usr/local/mysql-router-8.4.0-linux-glibc2.17-x86_64/log/mysql-router
plugin_folder = /usr/local/mysql-router-8.4.0-linux-glibc2.17-x86_64/lib/mysqlrouter/
runtime_folder = /var/run
config_folder = /etc/

[logger]
level = debug

# 主节点故障转移配置
[routing:basic_failover]
# 写节点地址
bind_address=192.168.6.215
# 写节点端口
bind_port = 7001
# 模式，读写
mode = read-write
destinations = 192.168.6.215:3306
routing_strategy=first-available
# 从节点负载均衡配置
[routing:balancing]
# 绑定的IP地址
bind_address=192.168.6.215
# 监听的端口
bind_port = 7002
# 连接超时时间
connect_timeout = 3
# 后端服务器地址
destinations = 192.168.6.214:3306,192.168.6.215:3306
# 模式:读还是写
mode = read-only
routing_strategy=first-available
[keepalive]
interval = 60

这里从节点负载均衡配置采用first-available，优先使用 HTAP 服务器。若专属 HTAP 服务器宕机，可自动切换使用主节点查询

启动 MySQL Router

$ mysqlrouter --config /etc/mysqlrouter.conf &

查看监听端口是否启用

$ netstat -ntlp |grep mysqlrouter
tcp6       0      0 ::1:7001                :::*                    LISTEN      14404/./mysqlrouter
tcp6       0      0 ::1:7002                :::*                    LISTEN      14404/./mysqlrouter

这里演示的是主从复制模式，所以有读写两个端口。在新版本的 MySQL Router 中，在原先的6446、6447端口上，新增一个6450端口，支持读写分离

测试只读端口是否只连接专属 HTAP 节点

$ for ((i=0;i<=3;i++));do mysql -h192.168.6.215 -uroot -p -P7002 -e"select @@server_id;";done;
+-------------+
| @@server_id |
+-------------+
|           2 |
+-------------+
+-------------+
| @@server_id |
+-------------+
|           2 |
+-------------+
+-------------+
| @@server_id |
+-------------+
|           2 |
+-------------+

自此构建高效 HTAP 服务器架构（主从复制）完成！

Enjoy GreatSQL :)
