西门子S7-1200和IFM IO-Link主站连接与设定

      最近新做了一个项目，用到了IO-Link设备，今天来分享一下S7-1200和IFM IO-Link主站模块AL1102的连接过程。

      硬件配置：S7-1200 1214DC/DC/DC，IFM AL1102支持Profinet，IFM支持IO-Link的流量传感器SBG233，流量开关SI5010，接近开关IF6123。

      软件配置：西门子博途软件，IFM moneo configure

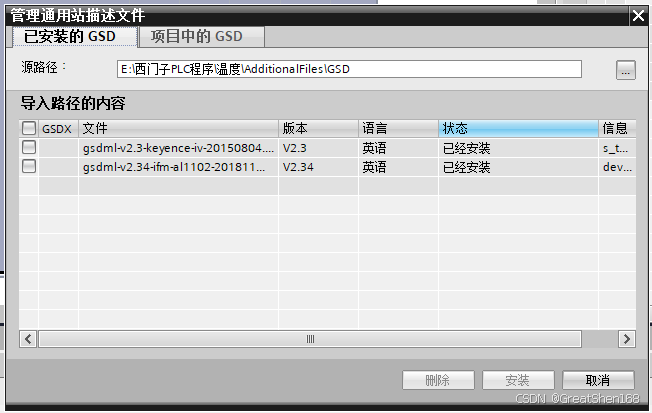

第一步：在IFM官网下载AL1102 GSD文件，安装GSD文件。

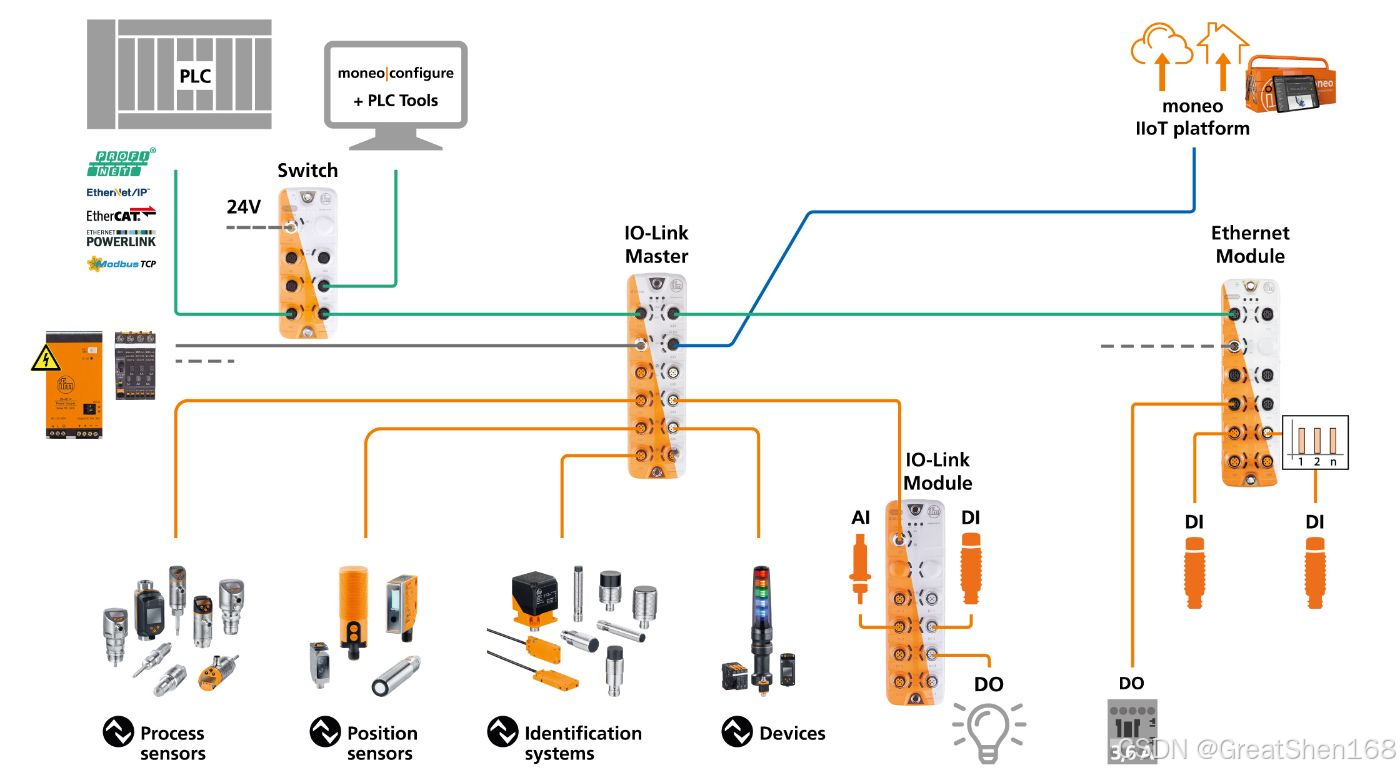

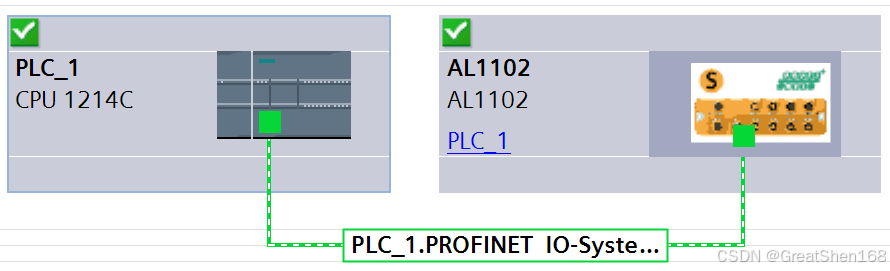

第二步：如下图连接硬件设备，并组态使PLC连接IFM AL1102。

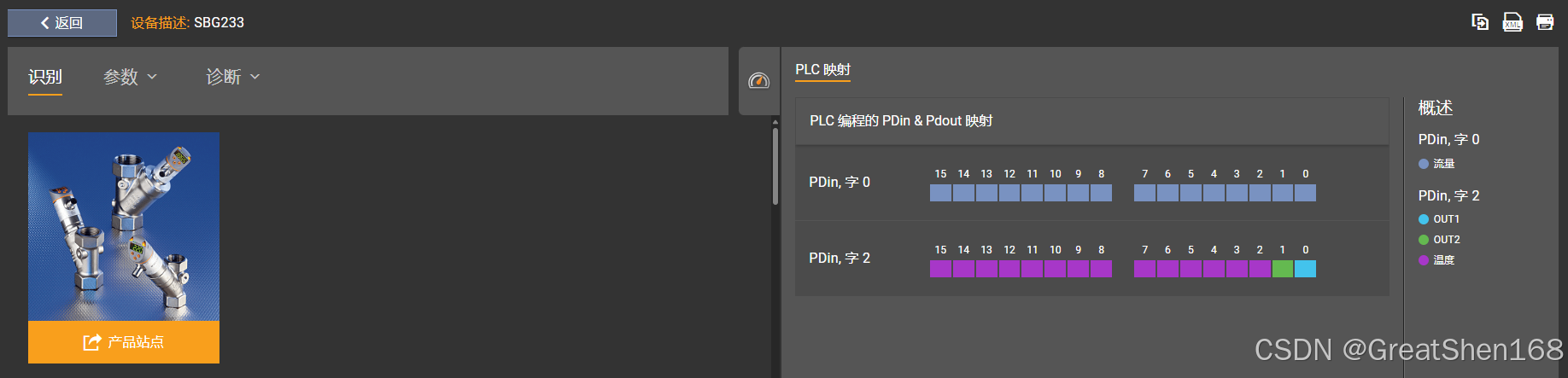

第三步：打开IFM moneo configure可查看到流量传感器SBG233 PLC映射所有输出共占用4个byte，也可在IFM官网下载传感器对应IODD文件。

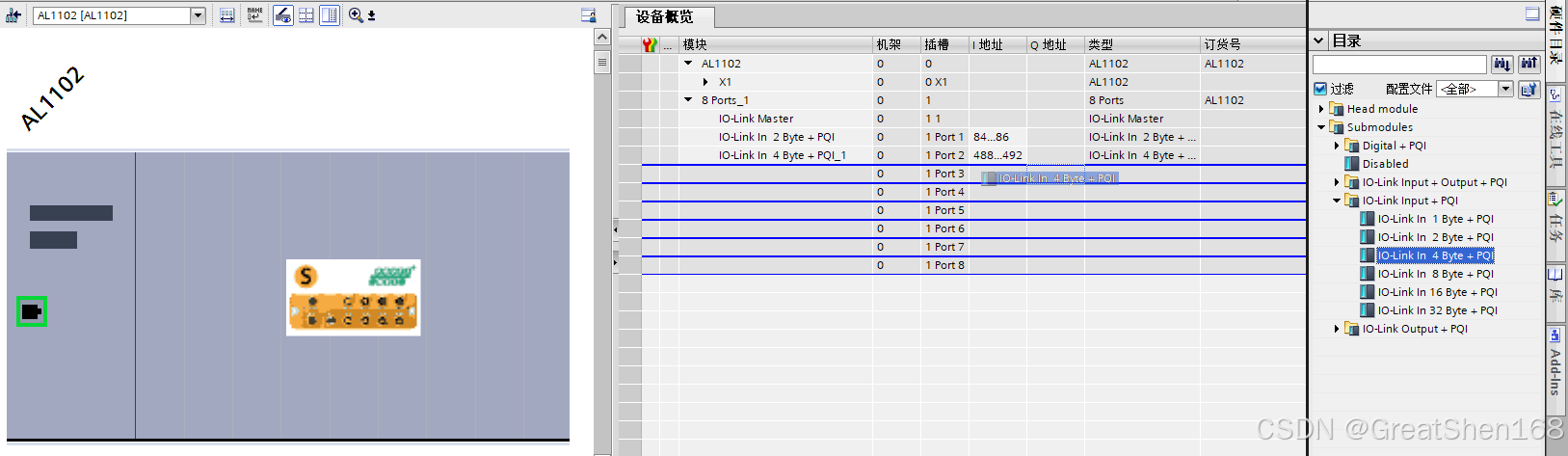

第四步：打开博途软件双击AL1102，在硬件目录里面选择4byte拖拽到硬件实际连接对应的端口。

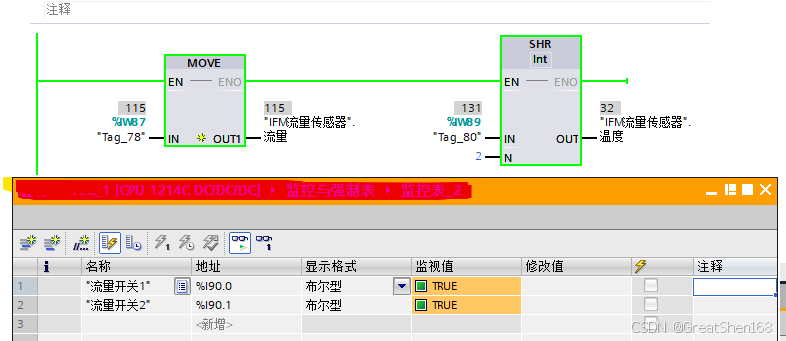

第五步：组态编程编译下载。在PLC映射可以看到温度占14bit,输出1和2占2bit,然后在程序中对IW89进行右移操，可得到温度值。监控流量温度正常，开关量正常。

备注：

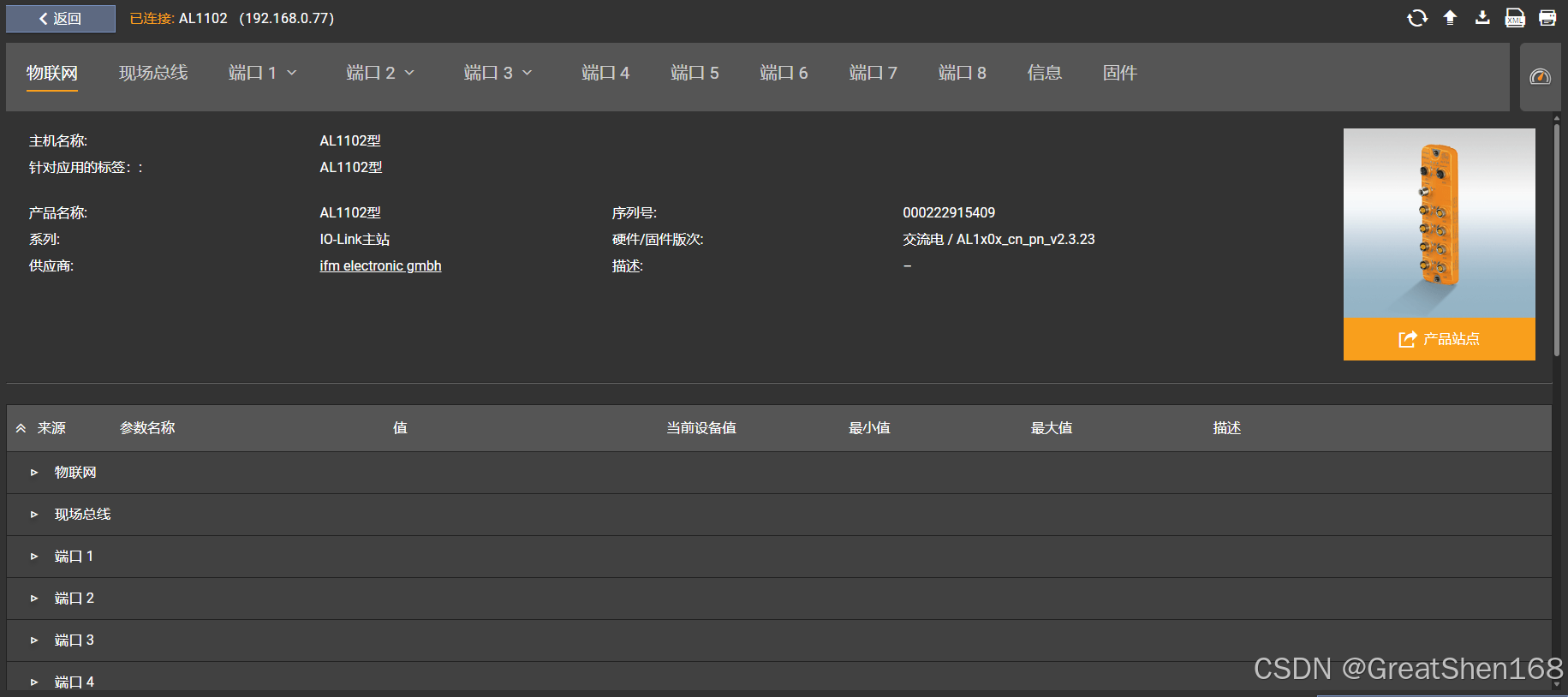

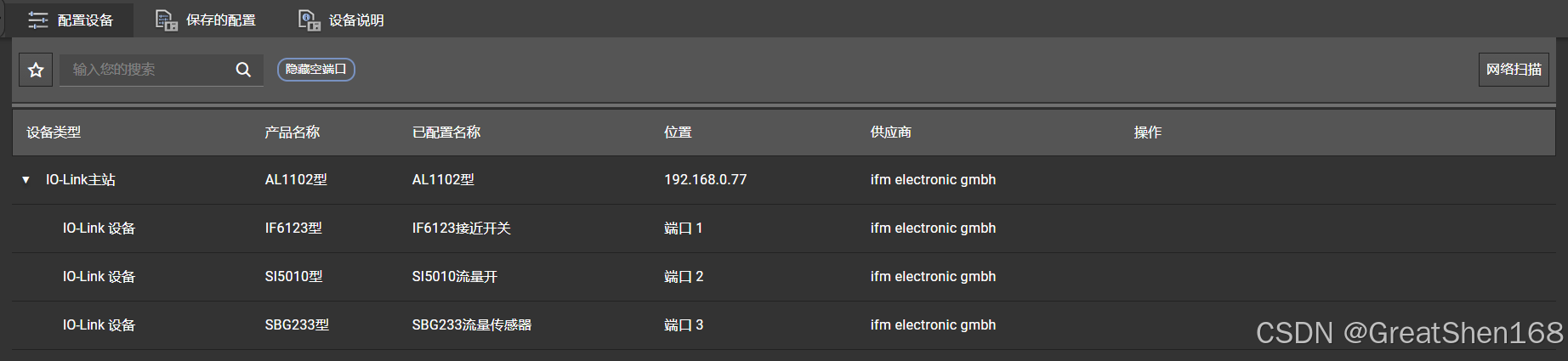

可以通过IFM moneo configure连接IO-Link设备并对每个端口传感器进行设置，监控。
