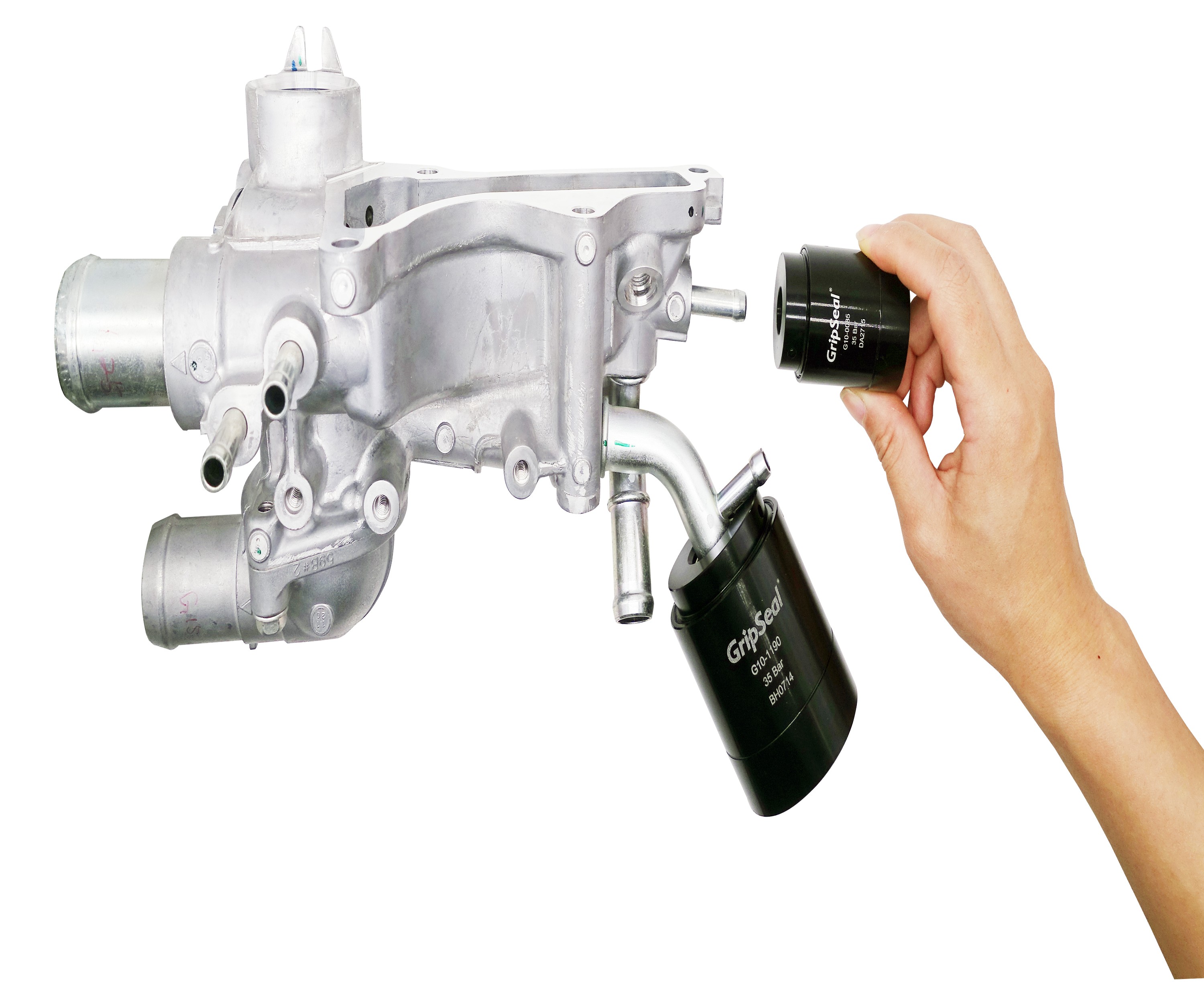

气动快速接头顾名思义是利用气压来驱动的密封接头,随着自动化生产技术的快速更新迭代,越来越多的企业选择用自动化或者半自动化生产来替代人工。气动快速接头正是实现自动化密封性检测的重要工具,这里简单介绍一下格雷希尔GripSeal气动快速接头的使用方法以供大家参考。
一、气动快速接头的基本结构
上图为G10系列外包式气动快速接头的结构剖析图,气动接头与一般手动接头结构上的区别主要在于,手动接头有驱动手柄,而气动接头则为驱动气压接入孔。结构还包含气动活塞、密封圈、固定孔、测试孔以及接头主体等。
二、气动快速接头的使用方法
1、将G10系列气动快速接头固定到气缸夹具上,在上面结构图中“固定孔”的位置连接好气缸等夹具,调整、固定好位置。并连接好驱动孔,注意:驱动气压范围为4-6bar,并且测试压力不超过最大工作压力。需要通气或其他流体进行测试的还需连接好测试孔。
2、固定好接头和驱动孔后,气缸推动快速接头到设定好的密封位置,确保接头主密封圈在被测试产品的外径范围内。
3、驱动气压开启,给驱动接口加压,主密封圈会膨胀挤压工件外径,从而密封被测试产品的内径,并保持
