CAD制图软件中如何设置CAD打印样式表（CTB）？

在浩辰CAD制图软件中绘制完成图纸后经常需要将其打印出来，一般情况下是用CAD打印样式表来控制打印输出效果，最主要的是输出颜色和线宽，当然还包括其他一些细节效果。有些CAD制图初学入门者不知道如何设置CAD打印样式表（CTB），下面小编就给大家详细介绍一下吧！
CAD打印样式表分为两种：颜色相关的打印样式表（CTB）和命名打印样式表，大家通常使用的是CTB文件。

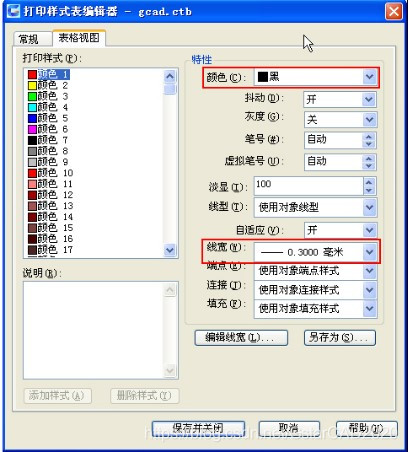

CTB是通过浩辰CAD制图软件提供的256种索引色来控制打印输出效果的一个样式表，每种颜色可以分别设置输出的效果。如果选用了一个CTB文件，打印时将根据CTB文件定义的图形颜色和输出效果之前的对应关系来输出图形。例如在CTB文件中红色设置的输出颜色为黑色，线宽为0.3，那么图型中所有红色的线条就将按照黑色输出，打印的线宽为0.3mm（有宽度的多段线和操作系统的TTF文字等特殊图形除外）， 如下图所示。

使用CTB文件需要了解下面几个注意事项：
1、浩辰CAD制图软件中提供了一些设置好的打印样式表，都是英文名称，需要了解这些英文的大致意思，例如monochrome.ctb是单色输出，输出颜色都是黑色，需要打印黑白图纸的时候可以选这个打印样式表文件。
grayscale.ctb是灰度输出，各种颜色都会映射成灰度进行输出。
gcad.ctb是基本样式表，图形颜色和输出颜色相同。
其他CAD制图软件如果采用CTB的话，这个文件名字会有所不同，至于其他的文件很少用到，自己编辑一下，看看参数就知道设置的规律了。
2、虽然浩辰CAD制图软件提供了一些设置好的打印样式表，但不是选用这些文件就可以了，我们经常需要根据自己的需要对设置进行修改。CAD制图软件提供的打印样式表主要对输出颜色进行预设，线宽都是采用的默认值：使用对象线宽。如果你在图中针对所有图形都设置了线宽（可以通过图层设置，也可以每个图形单独设置），在打印时只需考虑输出颜色的话，可以直接选用CAD制图软件自带的某个CTB文件。如果你需要通过颜色控制打印线宽，在选用某个CTB文件后，需要点编辑按钮，根据自己的需要去设置线宽，调整好后可以另存一个CTB文件供今后使用，不用重复进行相同的设置。
3、CTB只能按索引色（256色）来设置输出效果，如果图中图形使用了真彩色，在浩辰CAD制图软件中打印时是无法控制输出颜色的，通常会按原色输出，如果是黑白打印机也只能打印成灰色。因此在设置图形颜色的时候如果想使用真彩色，必须先知道这一点，如果对打印结果没有影响的话，是可以使用的。还是希望大家在使用真彩色的时候先考虑好打印的问题。
4、如果单位对打印输出有统一要求，并有规定使用的CTB文件，只需要将CTB文件保存到浩辰CAD制图软件的相应目录下就可以了，不同版本保存的目录不同，你在"选项"对话框中可以看到这个路径位置。输入OP命令，在"选项"对话框中点"文件"，在列表中可以找到打印样式表搜索路径。打印样式表拷进去后，如果在打印对话框中找不到新拷进去的CTB，重新启动浩辰CAD软件应该就可以看到了。
5、当编辑CTB文件时，可以一次选中多个颜色或所有颜色进行设置，选择颜色时同样可以使用SHIFT和CTRL键。
以上就是浩辰CAD制图软件中设置CAD打印样式表（CTB）的操作技巧以及一些注意事项，对此不了解的CAD制图初学入门者可以参考学习本篇CAD教程哦！
