远书归梦两悠悠，只有空床敌素秋。
阶下青苔与红树，雨中寥落月中愁。
                                                     ————《端居》 【唐】 李商隐

目录

交通信号灯

要点剖析：

端口说明：

代码展示：（VHDL）

重点部分解释：

 代码工作流程：

编译结果：

通过网盘分享的文件：交通信号灯.zip链接: https://pan.baidu.com/s/1sA2fTJjQyzZZkVVl4b7XfA?pwd=b2vg 提取码: b2vg

交通信号灯

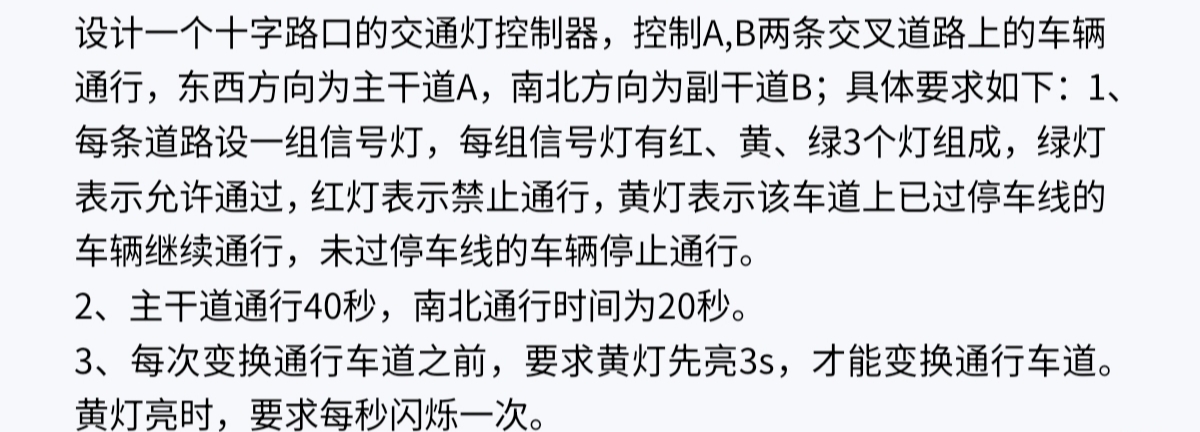

要点剖析：

1.设计两组信号灯，一组主干道，一组副干道，每组灯都有三种颜色（红黄绿）。

2.主干道：四十秒通行，副干道：二十秒通行；意味着主干道的绿灯亮起时间为40秒，红灯亮起时间为20秒；同样的副干道的绿灯亮起时间为20秒，红灯亮起时间为40秒。

3.每次变灯要有黄灯亮起3秒，每秒闪烁一次，共闪烁三次。

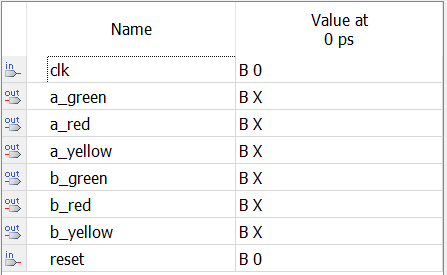

端口说明：

clk：时钟分配

a组的红黄绿灯

b组的红黄绿灯

这个实验相对简单，不需要太多端口。

代码展示：（VHDL）

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity traffic_light_controller is
    Port (
        clk     : in  STD_LOGIC;    -- 时钟输入
        reset   : in  STD_LOGIC;    -- 复位信号
        -- 主干道A(东西方向)信号灯
        a_red   : out STD_LOGIC;    -- 红灯
        a_yellow: out STD_LOGIC;    -- 黄灯
        a_green : out STD_LOGIC;    -- 绿灯
        -- 副干道B(南北方向)信号灯
        b_red   : out STD_LOGIC;    -- 红灯
        b_yellow: out STD_LOGIC;    -- 黄灯
        b_green : out STD_LOGIC     -- 绿灯
    );
end traffic_light_controller;

architecture Behavioral of traffic_light_controller is
    -- 定义状态类型
    type state_type is (
        A_GREEN_B_RED,      -- 主干道绿灯，副干道红灯
        A_YELLOW_B_RED,     -- 主干道黄灯，副干道红灯
        A_RED_B_GREEN,      -- 主干道红灯，副干道绿灯
        A_RED_B_YELLOW      -- 主干道红灯，副干道黄灯
    );

    signal current_state, next_state : state_type;
    signal counter : integer range 0 to 40 := 0;  -- 计时器，最大40秒
    signal yellow_blink : STD_LOGIC := '0';       -- 黄灯闪烁控制信号
    signal blink_counter : integer range 0 to 50000000 := 0; -- 用于黄灯闪烁的计数器

    -- 时钟频率假设为50MHz(0.02us周期)，1秒需要50000000个周期
    constant BLINK_INTERVAL : integer := 50000000; -- 1秒闪烁一次

begin
    -- 状态寄存器
    process(clk, reset)
    begin
        if reset = '1' then
            current_state <= A_GREEN_B_RED;
            counter <= 0;
            blink_counter <= 0;
            yellow_blink <= '0';
        elsif rising_edge(clk) then
            current_state <= next_state;

            -- 黄灯闪烁控制
            if current_state = A_YELLOW_B_RED or current_state = A_RED_B_YELLOW then
                if blink_counter < BLINK_INTERVAL then
                    blink_counter <= blink_counter + 1;
                else
                    blink_counter <= 0;
                    yellow_blink <= not yellow_blink;
                end if;
            else
                blink_counter <= 0;
                yellow_blink <= '1'; -- 非黄灯状态时保持常亮(实际不会用到)
            end if;

            -- 主计数器
            if counter > 0 then
                counter <= counter - 1;
            else
                -- 根据当前状态设置下一个状态的计数器
                case current_state is
                    when A_GREEN_B_RED =>
                        counter <= 3; -- 黄灯亮3秒
                    when A_YELLOW_B_RED =>
                        counter <= 20; -- 副干道绿灯20秒
                    when A_RED_B_GREEN =>
                        counter <= 3; -- 黄灯亮3秒
                    when A_RED_B_YELLOW =>
                        counter <= 40; -- 主干道绿灯40秒
                    when others =>
                        counter <= 0;
                end case;
            end if;
        end if;
    end process;

    -- 状态转换逻辑
    process(current_state, counter)
    begin
        case current_state is
            when A_GREEN_B_RED =>
                if counter = 0 then
                    next_state <= A_YELLOW_B_RED;
                else
                    next_state <= A_GREEN_B_RED;
                end if;

            when A_YELLOW_B_RED =>
                if counter = 0 then
                    next_state <= A_RED_B_GREEN;
                else
                    next_state <= A_YELLOW_B_RED;
                end if;

            when A_RED_B_GREEN =>
                if counter = 0 then
                    next_state <= A_RED_B_YELLOW;
                else
                    next_state <= A_RED_B_GREEN;
                end if;

            when A_RED_B_YELLOW =>
                if counter = 0 then
                    next_state <= A_GREEN_B_RED;
                else
                    next_state <= A_RED_B_YELLOW;
                end if;

            when others =>
                next_state <= A_GREEN_B_RED;
        end case;
    end process;

    -- 输出逻辑
    process(current_state, yellow_blink)
    begin
        -- 默认值
        a_red <= '0'; a_yellow <= '0'; a_green <= '0';
        b_red <= '0'; b_yellow <= '0'; b_green <= '0';

        case current_state is
            when A_GREEN_B_RED =>
                a_green <= '1';
                b_red <= '1';

            when A_YELLOW_B_RED =>
                a_yellow <= yellow_blink; -- 黄灯闪烁
                b_red <= '1';

            when A_RED_B_GREEN =>
                a_red <= '1';
                b_green <= '1';

            when A_RED_B_YELLOW =>
                a_red <= '1';
                b_yellow <= yellow_blink; -- 黄灯闪烁

            when others =>
                a_red <= '1';
                b_red <= '1';
        end case;
    end process;

end Behavioral;

重点部分解释：

process(clk, reset)
begin
    if reset = '1' then
        current_state <= A_GREEN_B_RED;
        counter <= 0;
        blink_counter <= 0;
        yellow_blink <= '0';
    elsif rising_edge(clk) then
        current_state <= next_state;

        -- 黄灯闪烁控制
        if current_state = A_YELLOW_B_RED or current_state = A_RED_B_YELLOW then
            if blink_counter < BLINK_INTERVAL then
                blink_counter <= blink_counter + 1;
            else
                blink_counter <= 0;
                yellow_blink <= not yellow_blink;
            end if;
        else
            blink_counter <= 0;
            yellow_blink <= '1';
        end if;

        -- 主计数器
        if counter > 0 then
            counter <= counter - 1;
        else
            -- 状态转换时重置计数器
            case current_state is
                when A_GREEN_B_RED => counter <= 3;  -- 黄灯3秒
                when A_YELLOW_B_RED => counter <= 20; -- 副干道绿灯20秒
                when A_RED_B_GREEN => counter <= 3;    -- 黄灯3秒
                when A_RED_B_YELLOW => counter <= 40; -- 主干道绿灯40秒
                when others => counter <= 0;
            end case;
        end if;
    end if;
end process;


这个进程实现：
1. 复位功能
2. 状态寄存器更新
3. 黄灯闪烁控制（每秒翻转一次）
4. 主计数器控制，在不同状态转换时设置不同的计数值


process(current_state, counter)
begin
    case current_state is
        when A_GREEN_B_RED =>
            if counter = 0 then
                next_state <= A_YELLOW_B_RED;
            else
                next_state <= A_GREEN_B_RED;
            end if;

        when A_YELLOW_B_RED =>
            if counter = 0 then
                next_state <= A_RED_B_GREEN;
            else
                next_state <= A_YELLOW_B_RED;
            end if;

        when A_RED_B_GREEN =>
            if counter = 0 then
                next_state <= A_RED_B_YELLOW;
            else
                next_state <= A_RED_B_GREEN;
            end if;

        when A_RED_B_YELLOW =>
            if counter = 0 then
                next_state <= A_GREEN_B_RED;
            else
                next_state <= A_RED_B_YELLOW;
            end if;

        when others =>
            next_state <= A_GREEN_B_RED;
    end case;
end process;
这个组合逻辑进程根据当前状态和计数器值决定下一状态，实现状态机的转换。
process(current_state, yellow_blink)
begin
    -- 默认值
    a_red <= '0'; a_yellow <= '0'; a_green <= '0';
    b_red <= '0'; b_yellow <= '0'; b_green <= '0';

    case current_state is
        when A_GREEN_B_RED =>
            a_green <= '1';
            b_red <= '1';

        when A_YELLOW_B_RED =>
            a_yellow <= yellow_blink; -- 黄灯闪烁
            b_red <= '1';

        when A_RED_B_GREEN =>
            a_red <= '1';
            b_green <= '1';

        when A_RED_B_YELLOW =>
            a_red <= '1';
            b_yellow <= yellow_blink; -- 黄灯闪烁

        when others =>
            a_red <= '1';
            b_red <= '1';
    end case;
end process;
这个进程根据当前状态设置信号灯的输出，注意黄灯输出与闪烁信号相连实现闪烁效果。

 代码工作流程：

1. 初始状态：`A_GREEN_B_RED`（主干道绿灯，副干道红灯），持续40秒
2. 第一次转换：40秒后转为`A_YELLOW_B_RED`（主干道黄灯闪烁，副干道红灯），持续3秒
3. 第二次转换：转为`A_RED_B_GREEN`（主干道红灯，副干道绿灯），持续20秒
4. 第三次转换：转为`A_RED_B_YELLOW`（主干道红灯，副干道黄灯闪烁），持续3秒
5. 循环：回到初始状态`A_GREEN_B_RED`，形成完整循环

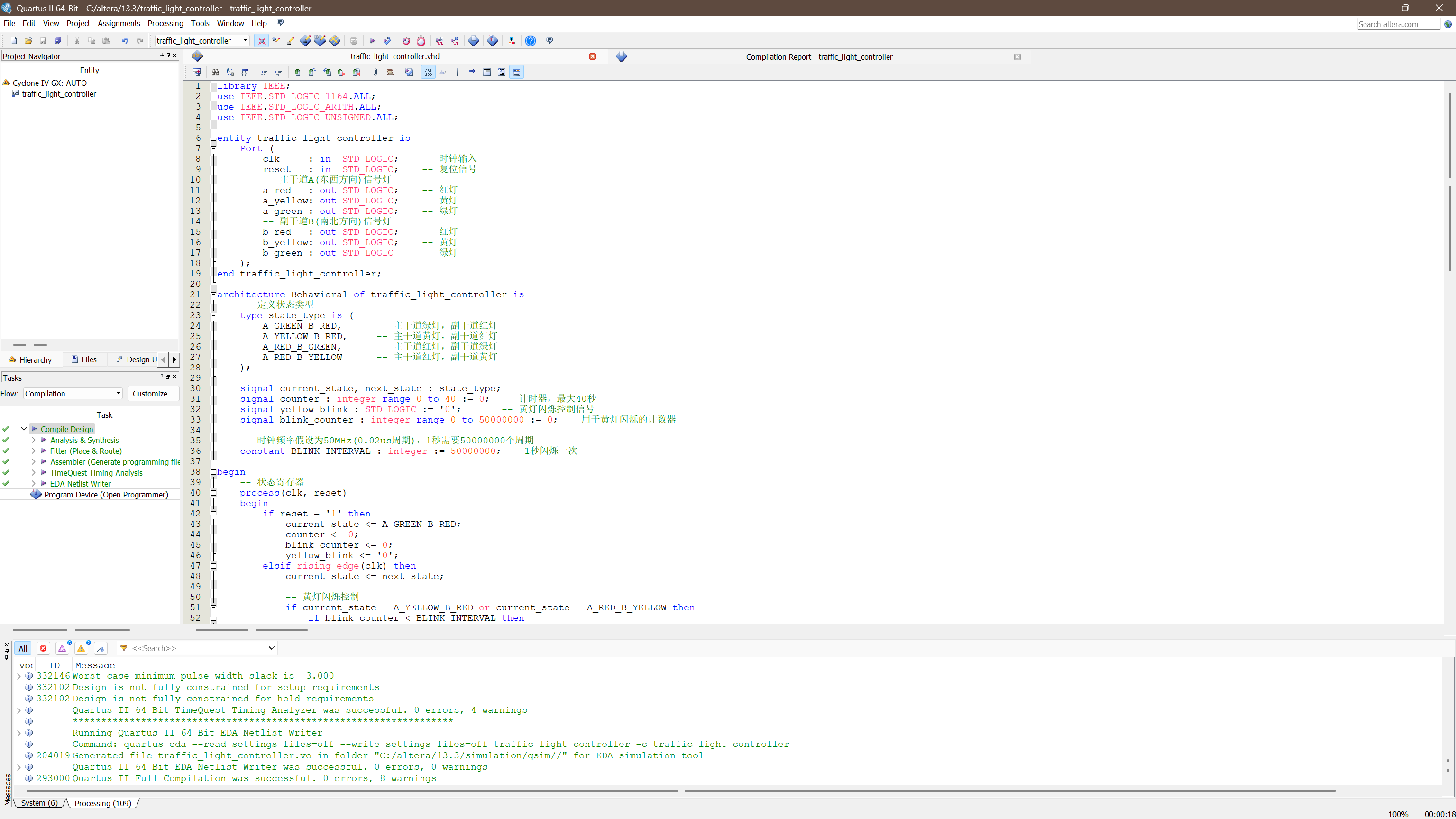

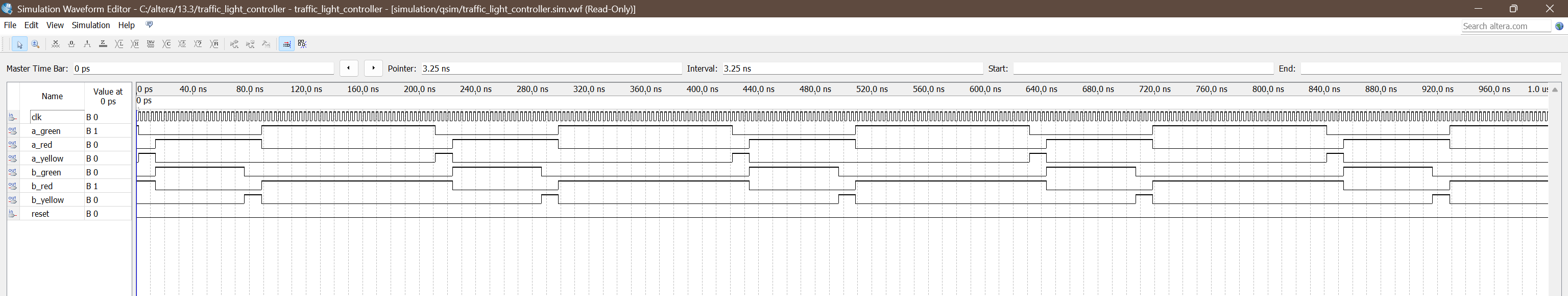

编译结果：

通过网盘分享的文件：交通信号灯.zip
链接: https://pan.baidu.com/s/1sA2fTJjQyzZZkVVl4b7XfA?pwd=b2vg 提取码: b2vg
